Đặc điểm địa tầng VSIP Bắc Ninh: Những lưu ý quan trọng khi thiết kế móng nhà máy.

Đặc điểm địa tầng VSIP Bắc Ninh: Những lưu ý quan trọng khi thiết kế móng nhà máy

Khu công nghiệp và đô thị VSIP Bắc Ninh, với tổng diện tích quy hoạch lên tới 635 – 700 ha, đang là điểm nóng thu hút các dự án FDI lớn, đặc biệt trong lĩnh vực công nghệ cao, điện tử và cơ khí chính xác. Tọa lạc trên địa bàn phường Đình Bảng, xã Phù Chẩn (thành phố Từ Sơn) và xã Đại Đồng (huyện Tiên Du), VSIP Bắc Ninh có vị trí chiến lược, cách trung tâm thủ đô Hà Nội gần 20 km và sân bay Nội Bài khoảng 30 km.

Tuy nhiên, để một nhà máy hoạt động ổn định với tuổi thọ hàng chục năm, ngoài vị trí và quy mô, yếu tố sống còn đầu tiên và quan trọng nhất chính là nền móng. Và câu chuyện đó bắt đầu từ những lớp đất ngay phía dưới bề mặt – nơi được quy hoạch làm nhà xưởng. Bài viết này phân tích chi tiết đặc điểm địa tầng VSIP Bắc Ninh, đánh giá ảnh hưởng của các lớp đất yếu đến công trình và đưa ra những lưu ý mang tính chuyên sâu dành cho các kỹ sư và nhà đầu tư.

1. Tổng quan địa chất khu vực VSIP Bắc Ninh – Lớp nền đa dạng và phức tạp

VSIP Bắc Ninh nằm trong vùng địa chất phức tạp của đồng bằng châu thổ sông Hồng. Khu vực Bắc Ninh được phân chia thành nhiều đơn vị địa chất công trình, với các lớp trầm tích thuộc hệ tầng Holocen và Pleistocen. Đặc điểm nổi bật của nền đất tại VSIP Bắc Ninh là sự phân bố rộng rãi của hệ tầng Hà Nội, một hệ tầng thuộc kỷ Đệ tứ với các trầm tích hỗn hợp không đồng nhất phía trên. Bên dưới là hệ tầng Lệ Chi, một trong những hệ tầng quan trọng phân bố rộng khắp khu vực Hà Nội và các tỉnh lân cận. Cấu trúc hai hệ tầng đan xen này tạo ra những đặc thù rất riêng cho địa chất công trình tại VSIP Bắc Ninh.

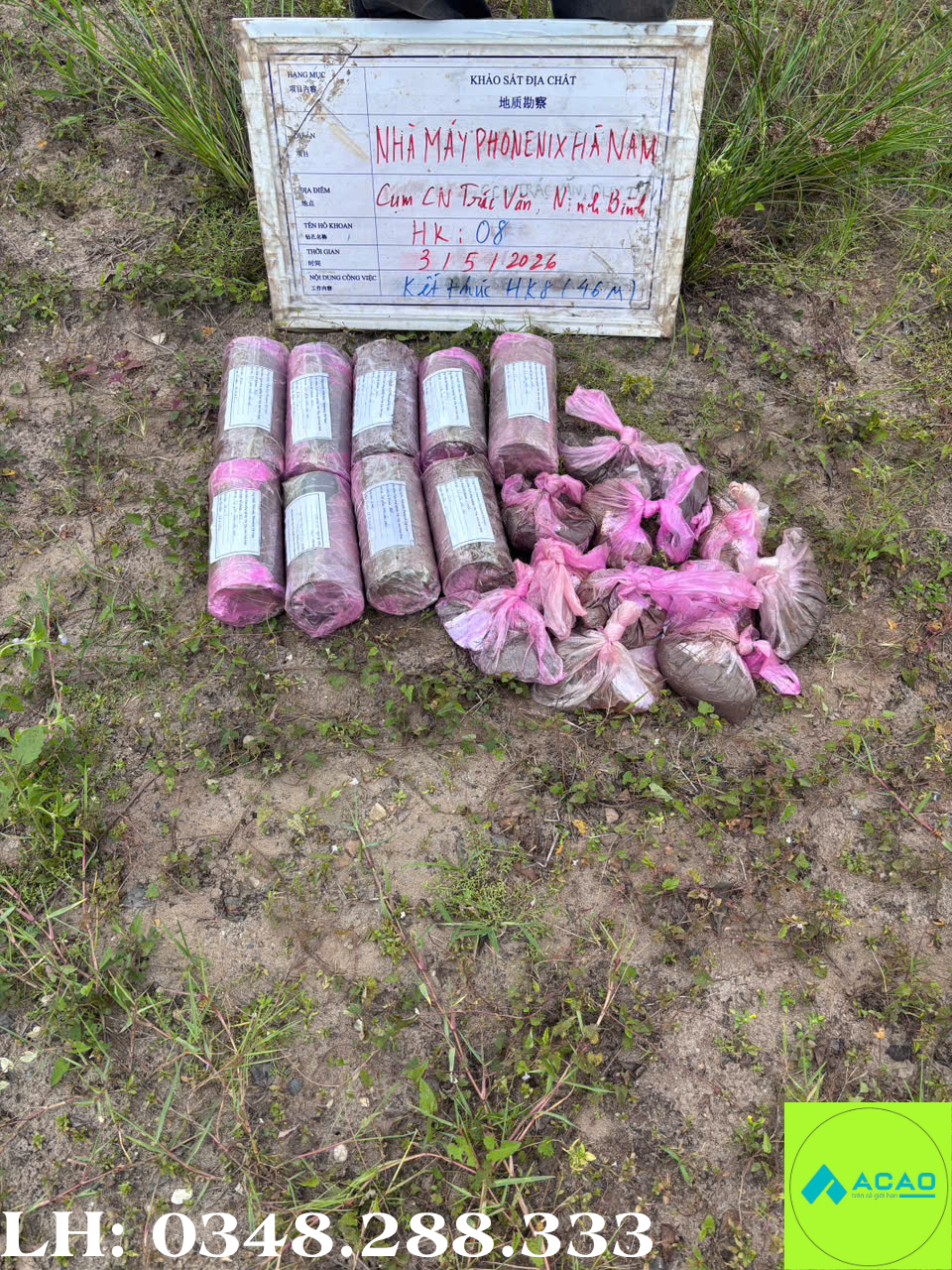

Dưới đây là mặt cắt địa tầng điển hình mà các nhà thầu khảo sát địa chất thường gặp khi thực hiện công tác khoan khảo sát tại VSIP Bắc Ninh và các KCN lân cận như Yên Phong, Gia Bình.

Lớp 1 (Đất san lấp – bề mặt hỗn tạp) – Độ sâu từ 0,0 đến 2,5 m
Đây là lớp đất do con người tạo ra trong quá trình san nền mặt bằng KCN. Thành phần thường rất đa dạng, bao gồm đất sét pha, cát, phế thải xây dựng và tạp chất hữu cơ. Lớp này có hệ số nén lún cao, cường độ chịu tải cực kỳ thấp, không đủ điều kiện để làm nền móng nhà xưởng.

Lớp 2 (Bùn sét – sét pha dẻo chảy – “lớp đất yếu điển hình”) – Độ sâu từ 2,5 đến 12,0 m (có nơi dày hơn)
Đây là lớp đất gây khó khăn nhất trong thiết kế móng, với màu xám tro đen, trạng thái dẻo chảy đến dẻo mềm. Thường chứa hàm lượng hữu cơ cao, chỉ số SPT rất thấp, phản ánh khả năng lún trầm trọng dưới tác dụng của tải trọng. Nếu lớp bùn sét có bề dày lớn (vượt quá 10 m), đây thực sự trở thành một thách thức đặc biệt lớn khi lựa chọn giải pháp nền móng.

Các thấu kính cát mịn bão hòa nước (cát chảy) – Phân bố xen kẹp trong lớp đất yếu
Đặc biệt trong địa tầng khu vực này, tình trạng rất phổ biến là sự xuất hiện của các thấu kính cát mịn chứa nước có áp nằm xen kẹp trong lớp bùn sét. Những thấu kính này luôn tiềm ẩn nguy cơ cát chảy, gây sập thành hố khoan và trồi cọc trong quá trình thi công, khiến máy ép không thể đạt được chiều sâu thiết kế. Đối với các dự án trong VSIP Bắc Ninh, khảo sát và phát hiện các thấu kính cát chảy là một yêu cầu bắt buộc, đặc biệt khi lựa chọn giải pháp cọc ép bê tông ly tâm.

Lớp 3 (Cát hạt nhỏ – hạt trung) – Độ sâu từ 12,0 đến 25,0 m
Lớp cát có hệ số thấm lớn, thường ở trạng thái chặt vừa. Chỉ số SPT tăng dần theo chiều sâu. Lớp này có thể chịu được tải trọng nhất định, nhưng vẫn tiềm ẩn nguy cơ lún khi chịu tải trọng quá lớn từ các nhà máy có cầu trục nặng.

Lớp 4 (Cát hạt trung đến thô, lẫn sỏi sạn) – Độ sâu trên 25,0 đến 40,0 m
Đây là tầng đất tốt nhất, sức chịu tải lớn, là vị trí lý tưởng để đặt mũi cọc cho các nhà máy, đặc biệt với những công trình có yêu cầu chống lún và chống rung nghiêm ngặt.

2. Ảnh hưởng của địa tầng đến thiết kế móng nhà xưởng tại VSIP Bắc Ninh

Các lớp đất yếu có chiều dày từ vài mét đến trên 10 mét sẽ gây ảnh hưởng cực kỳ nghiêm trọng đến công trình nếu không được tính toán và xử lý đúng cách.

Đối với nền sàn nhà xưởng
Nền sàn trên lớp đất yếu dày thường xảy ra hiện tượng lún cố kết lớn và lún từ biến kéo dài. Nếu sàn được đổ trực tiếp trên nền đất yếu, độ lún sẽ vượt quá giới hạn cho phép, gây nứt vỡ sàn bê tông, hư hỏng nền, làm ảnh hưởng đến vận hành của xe nâng và các thiết bị trong nhà máy. Ngoài ra, nếu nền nhà máy có tải trọng phân bố không đều từ các dây chuyền sản xuất nặng (đặc biệt trong ngành thực phẩm và công nghiệp nặng), nguy cơ lún lệch cục bộ là rất cao.

Đối với móng cột nhà xưởng
Với lớp đất yếu dày, không thể làm móng nông. Việc lựa chọn cọc ma sát trong lớp đất yếu sẽ không mang lại hiệu quả, cọc sẽ bị lún nhóm cọc và độ lún lớn không kiểm soát được. Đây là lý do tại sao với nền đất yếu > 10 m, tuyệt đối không nên chọn giải pháp cọc ép bê tông ly tâm nếu muốn công trình an toàn lâu dài. Cọc khoan nhồi, với khả năng cắm sâu vào tầng đất tốt bên dưới, là giải pháp duy nhất đảm bảo độ an toàn cho công trình.

Đối với tầng hầm và công trình ngầm
Mực nước ngầm trong khu vực thường ở cốt khá nông, từ 2-5 m, gây áp lực thủy tĩnh lớn và có tính xâm thực trung bình đến mạnh đối với bê tông cốt thép. Việc thiết kế và thi công tầng hầm đòi hỏi phải có giải pháp chống thấm bê tông mác cao, hệ thống thoát nước và bảo vệ cốt thép phù hợp. Nếu không, công trình sẽ bị ẩm mốc, thấm dột ảnh hưởng hàng loạt thiết bị quý giá.

3. Lưu ý trong thiết kế móng cho nhà xưởng tại VSIP Bắc Ninh

Việc nắm bắt rõ ràng địa tầng khu vực sẽ giúp các nhà thầu và chủ đầu tư có thể đưa ra quyết định đúng đắn trong suốt quá trình thiết kế và thi công.

Tuyệt đối không chủ quan với lớp đất san lấp
Tưởng chừng lớp đất san lấp rất cứng sau khi lu lèn, nhưng thực chất cường độ của nó rất thấp so với tải trọng công trình. Luôn phải đào bỏ lớp đất san lấp và thay thế bằng vật liệu đầm chặt nếu móng nông, hoặc tính toán chiều sâu đặt đài cọc phù hợp. Khi báo cáo khảo sát địa chất chỉ rõ chiều dày lớp san lấp, chủ đầu tư phải yêu cầu đơn vị thiết kế có phương án gia cố nền hoặc thiết kế đài cọc luôn qua lớp này.

Quan tâm đến nước ngầm và tính xâm thực
Phân tích mẫu nước ngầm (thí nghiệm hóa học nước) là một trong những yêu cầu cơ bản của tất cả các dự án trong VSIP Bắc Ninh và các khu công nghiệp trọng điểm khác. Khi khả năng xâm thực mạnh, cần thiết kế mác bê tông chống thấm cao, lớp bảo vệ cốt thép dày hơn, sử dụng phụ gia bảo vệ bê tông phù hợp.

Dự phòng khả năng thay đổi địa tầng trong cùng một lô đất
Đặc điểm của các lớp bồi tích tại khu vực đồng bằng sông Hồng là sự phân bố không đều. Cho nên, trong cùng một lô đất, mặt cắt địa chất có thể thay đổi rõ rệt từ vị trí này sang vị trí khác. Điều này càng khẳng định tầm quan trọng của mật độ hố khoan đủ dày trong khảo sát địa chất – bởi vì việc thiếu số liệu ở một khu vực nhất định có thể dẫn đến việc bị bỏ qua một thấu kính bùn yếu cục bộ hay một tầng cát chảy.

4. Bảng so sánh giải pháp móng cho nhà máy tại VSIP Bắc Ninh

Lựa chọn phương án móng đúng đắn sẽ giúp chủ đầu tư tiết kiệm chi phí tổng thể và đảm bảo an toàn tuyệt đối lâu dài mà không phát sinh quá nhiều chi phí bảo trì, sửa chữa trong quá trình vận hành.

Căn cứ vào đặc điểm địa tầng bất lợi của VSIP Bắc Ninh (lớp bùn sét dày và các thấu kính cát chảy), giải pháp cọc khoan nhồi luôn được ưu tiên cao nhất. Đối với các nhà máy đòi hỏi chống rung, chống lún tuyệt đối như sản xuất linh kiện điện tử hoặc có cầu trục tải trọng lớn (trên 10 tấn), đây thực sự là lựa chọn bắt buộc.

5. Tiêu chuẩn khảo sát cần tuân thủ khi khảo sát địa chất tại VSIP Bắc Ninh

Để có một bộ hồ sơ địa chất có giá trị pháp lý và khoa học cao, các đơn vị khảo sát cần tuân thủ nghiêm ngặt các tiêu chuẩn hiện hành của Bộ Xây dựng. Các nhà đầu tư cũng nên yêu cầu nhà thầu khảo sát lấy các tiêu chuẩn quốc gia làm cơ sở thực hiện:

• TCVN 9437:2012 về Khoan thăm dò địa chất công trình – quy định quy trình khoan lấy mẫu nguyên dạng và thí nghiệm SPT hiện trường.

• TCVN 9362:2012 – Tiêu chuẩn thiết kế nền nhà và công trình, quy định các chỉ tiêu cơ lý đặc trưng của nền.

• TCVN 9346:2012 – Hướng dẫn kỹ thuật lựa chọn mác bê tông phù hợp với môi trường xâm thực, đăc biệt quan trọng với các khu vực có nước ngầm tính axit.

• TCVN 9395:2012 – Thi công và nghiệm thu cọc khoan nhồi, nền tảng kiểm soát chất lượng cọc.

• TCVN 10304:2014 – Tiêu chuẩn thiết kế cọc, áp dụng để kiểm toán sức chịu tải của cọc.

6. Những lưu ý trong đấu thầu và lựa chọn nhà thầu cho chủ đầu tư tại VSIP Bắc Ninh

Không chỉ kỹ thuật, chủ đầu tư còn cần cân nhắc các khía cạnh về hợp đồng, giám sát địa chất, và năng lực của nhà thầu khi triển khai dự án nhà máy.

Báo cáo khảo sát địa chất phải có chữ ký kỹ sư địa chất có chứng chỉ hành nghề và dấu của phòng thí nghiệm LAS-XD
Đây là yêu cầu bắt buộc để hồ sơ được duyệt và hoàn công. Nhà thầu khảo sát phải được cấp phép hành nghề (Hạng 1 hoặc Hạng 2), có phòng thí nghiệm đạt chuẩn (LAS-XD), có đội ngũ kỹ sư dày dặn kinh nghiệm tại Bắc Ninh.

Tận dụng tối đa việc thí nghiệm cọc hiện trường (Pile Load Test – PIT/ PDA)
Các thí nghiệm cọc hiện trường nên được bố trí trước khi thi công đại trà. Điều này mang lại hiệu quả kinh tế rất lớn: kiểm tra lại sức chịu tải cọc so với tính toán thiết kế, tránh tình trạng thiếu an toàn hoặc phí phạm khi chọn cọc.

Phối hợp chặt chẽ giữa đơn vị khảo sát và đơn vị thiết kế
Thay vì giao đơn vị khảo sát chỉ để lấy số liệu, chủ đầu tư nên tổ chức các cuộc họp phối hợp giữa các chuyên gia địa chất và kỹ sư kết cấu. Mô hình làm việc nhóm này giúp báo cáo địa chất được hiểu đúng, và thiết kế móng được cập nhật kịp thời khi phát hiện những đặc thù địa chất bất thường.

Tổng kết

Đặc điểm địa tầng VSIP Bắc Ninh với lớp bùn sét dày đặc và các thấu kính cát chảy tiềm ẩn đã được thực tế nhiều năm và nhiều công trình chứng minh. Đó chính là lý do vì sao một báo cáo khảo sát địa chất kỹ lưỡng và một giải pháp móng tối ưu luôn đóng vai trò sống còn trong bất kỳ dự án công nghiệp nào tại đây. Chủ đầu tư nên ưu tiên những đơn vị có năng lực thực tế, đã có kinh nghiệm với khu vực này, thay vì chạy theo chi phí thấp nhất có thể.
