Dung Dịch Giữ Vách Cọc Khoan Nhồi: Kiểm Soát Tính Năng Lưu Chất Và Tác Động Đến Đo Đạc Hình Học

Trong thi công nền móng sâu, sự ổn định của thành vách hố đào đóng vai trò quyết định chất lượng toàn bộ cọc bê tông cốt thép. Khi khoan sâu hàng chục mét qua các tầng địa chất ngậm nước phức tạp, hố móng rất dễ bị sụp đổ nếu thiếu áp lực cân bằng. Do đó, việc pha chế và kiểm soát dung dịch giữ vách cọc khoan nhồi là yếu tố kỹ thuật tiên quyết bảo đảm an toàn kết cấu ngầm.

Bên cạnh nhiệm vụ tạo màng ngăn sạt lở, chất lượng chất lỏng còn chi phối trực tiếp đến công tác kiểm tra trắc địa ngầm. Ứng dụng phương pháp koden test kết hợp siêu âm hố khoan đòi hỏi môi trường lưu chất phải đạt các chỉ tiêu âm học chuẩn mực. Quản lý tốt dung dịch giữ vách cọc khoan nhồi giúp kết quả đo đạc sắc nét, hỗ trợ kỹ sư đánh giá chính xác độ thẳng đứng và kích thước hình học trước lúc đổ bê tông.

Bản Chất Cơ Học Của Dung Dịch Giữ Vách Cọc Khoan Nhồi

Khi máy khoan cơ giới lấy đất đá ra ngoài, trạng thái ứng suất tự nhiên trong lòng đất bị phá vỡ hoàn toàn. Áp lực đất chủ động và áp lực thủy tĩnh của nước ngầm có xu hướng đẩy sập vách đất vào trong lòng hố đào rỗng. Vai trò cốt lõi của dung dịch giữ vách cọc khoan nhồi là tạo ra một cột áp lực thủy tĩnh đối kháng, ép ngược trở lại thành vách đất.

Áp lực thủy tĩnh này phụ thuộc trực tiếp vào chiều cao cột chất lỏng và khối lượng riêng của dung dịch khoan. Mực chất lỏng trong hố luôn phải duy trì cao hơn mực nước ngầm tự do ít nhất một đến hai mét. Khi đó, áp lực từ trong lòng hố sẽ đẩy các hạt sét mịn thấm nhẹ vào các khe rỗng của đất nền xung quanh, hình thành một lớp màng sét mỏng dẻo dai gọi là màng bánh bùn (cake mud).

Lớp màng bánh bùn này đóng vai trò như một lớp áo giáp chống thấm nước hữu hiệu. Nó ngăn cản dòng nước ngầm bên ngoài thẩm thấu vào hố đào, đồng thời giữ không cho nước bên trong hố thoát nhanh ra ngoài. Nhờ dung dịch giữ vách cọc khoan nhồi, thành vách đất cát duy trì được độ ổn định cơ học trong suốt thời gian chờ hạ lồng thép và đổ bê tông.

So Sánh Chi Tiết: Bùn Sét Bentonite Truyền Thống Và Dung Dịch Polymer

Hiện nay trong xây dựng ngầm, hai loại lưu chất giữ vách phổ biến nhất là bùn khoáng bentonite và dung dịch polymer tổng hợp sinh thái. Mỗi loại mang những đặc tính cơ lý và âm học hoàn toàn khác nhau:

┌─────────────────────────┬───────────────────────────────┬───────────────────────────────┐
│ Chỉ tiêu kỹ thuật       │ Bùn khoáng sét Bentonite      │ Dung dịch Polymer sinh thái   │
├─────────────────────────┼───────────────────────────────┼───────────────────────────────┤
│ Bản chất lưu chất       │ Huyền phù hạt sét khoáng vô cơ│ Dung dịch chuỗi phân tử keo   │
│ Khối lượng riêng        │ Nặng (từ 1.05 đến 1.15 g/cm³) │ Nhẹ (từ 1.01 đến 1.04 g/cm³)  │
│ Cơ chế giữ vách         │ Tạo màng bánh bùn dày bám vách│ Liên kết hóa học hạt đất rời  │
│ Tốc độ lắng cặn cát     │ Giữ cát lơ lửng lâu trong bùn │ Lắng nhanh cát xuống đáy hố   │
│ Vận tốc truyền sóng âm  │ Nhanh (1.500 đến 1.540 m/s)   │ Chậm (1.420 đến 1.460 m/s)    │
│ Tác động môi trường     │ Khó xử lý, bùn thải đặc quánh │ Thân thiện, dễ phân hủy sinh học│
└─────────────────────────┴───────────────────────────────┴───────────────────────────────┘

Đặc Tính Cơ Lý Của Bùn Sét Bentonite

Bùn bentonite được pha chế từ bột đất sét khoáng montmorillonite tự nhiên trộn với nước sạch theo tỷ lệ quy định. Hạt sét có kích thước siêu mịn, mang điện tích âm nên có khả năng ngậm nước và trương nở thể tích gấp nhiều lần.

Ưu điểm nổi bật của bùn sét là khả năng tạo màng ngăn nước cực kỳ bền vững, rất phù hợp với các tầng cát chảy xốp. Tuy nhiên, khối lượng bùn thải bentonite sau thi công rất lớn và khó phân hủy tự nhiên, đòi hỏi các trạm thu gom xử lý bùn đắt đỏ tại các công trường đô thị.

Ưu Thế Hiện Đại Của Dung Dịch Polymer Sinh Thái

Dung dịch polymer tổng hợp là bước tiến công nghệ mới sử dụng các chuỗi phân tử hóa học mạch dài để giữ ổn định vách đất. Thay vì tạo màng cơ học dày như bentonite, các mạch polymer thẩm thấu sâu và liên kết chặt các hạt đất rời rạc lại với nhau.

Khối lượng riêng của polymer rất nhẹ, gần tương đương nước sạch nên áp lực bơm đẩy bê tông dễ dàng cuốn trôi sạch sẽ bùn bám trên cốt thép. Ngoài ra, polymer thân thiện với môi trường, có thể tự trung hòa sau khi xử lý bằng các chất oxy hóa, giúp nhà thầu tiết kiệm lớn chi phí vận chuyển chất thải.

Tác Động Của Dung Dịch Giữ Vách Đến Phép Đo Koden Test

Công tác đo đạc hình học bằng sóng siêu âm diễn ra hoàn toàn bên trong lòng cột chất lỏng. Mọi đặc tính vật lý của dung dịch giữ vách cọc khoan nhồi đều ảnh hưởng trực tiếp đến kết quả của phép thử koden test cọc khoan nhồi:

Ảnh Hưởng Của Khối Lượng Riêng Đến Vận Tốc Truyền Sóng

Thiết bị siêu âm đo đạc khoảng cách dựa trên thời gian truyền khứ hồi của chùm sóng âm từ đầu dò đến vách đất. Vận tốc truyền sóng trong chất lỏng tỷ lệ thuận với khối lượng riêng và mô đun đàn hồi của môi trường.

Trong môi trường bùn bentonite nặng, sóng siêu âm di chuyển với vận tốc cao khoảng một nghìn năm trăm mét trên giây. Trong khi đó, môi trường polymer nhẹ khiến sóng truyền chậm hơn, chỉ đạt khoảng một nghìn bốn trăm hai mươi mét trên giây. Kỹ thuật viên bắt buộc phải nắm rõ loại dung dịch giữ vách cọc khoan nhồi đang sử dụng để cài đặt thông số quy đổi chuẩn xác.

Hiện Tượng Nhiễu Sóng Do Dung Dịch Bị Nhiễm Cát

Trong quá trình khoan cắt đất, một lượng lớn cát hạt mịn bị cuốn vào chất lỏng giữ vách. Nếu tỷ lệ cát lơ lửng vượt quá ngưỡng sáu phần trăm, chùm sóng siêu âm phát ra sẽ bị các hạt cát này phản xạ tán xạ liên tục.

Hậu quả là dải giấy in nhiệt của máy siêu âm xuất hiện vô số các gai nhọn răng cưa li ti nhấp nhô dày đặc ở cả hai phía vách cọc. Hiện tượng nhiễu âm học này che mờ đường biên vách đất thực tế, khiến kỹ sư rất dễ nhầm lẫn với sự cố sạt lở vách hố móng.

Lực Cản Nhớt Tác Động Lên Đầu Dò Kim Loại

Độ nhớt của chất lỏng tạo ra lực cản thủy động học đáng kể lên khối đầu dò kim loại khi di chuyển từ trên xuống dưới. Nếu dung dịch quá đặc quánh do bùn sét bị vón cục, đầu dò sẽ bị dòng chất lỏng cản trở chuyển động rơi tự do.

Dây cáp tín hiệu có thể bị chùng, làm đầu dò bị nghiêng lắc cơ học trong quá trình quét. Dao động lắc lư này khiến cảm biến gia tốc ghi nhận sai lệch góc nghiêng, tạo ra các đường gợn sóng nghiêng ảo trên biểu đồ siêu âm hố khoan.

Quy Trình Kiểm Tra Các Chỉ Tiêu Lưu Chất Tại Hiện Trường

Để bảo đảm an toàn thành vách và phục vụ tốt phép đo siêu âm, các chỉ tiêu cơ lý của dung dịch giữ vách cọc khoan nhồi phải được kiểm tra định kỳ qua sáu bước chuẩn kỹ thuật:

[BƯỚC 1: Lấy mẫu dung dịch tại miệng, giữa và đáy hố cọc]
   │
[BƯỚC 2: Đo khối lượng riêng bằng cân bùn đòn bẩy tiêu chuẩn]
   │
[BƯỚC 3: Đo độ nhớt quy ước bằng phễu đo Marsh tiêu chuẩn]
   │
[BƯỚC 4: Kiểm tra hàm lượng cát lơ lửng bằng bình phễu tách cát]
   │
[BƯỚC 5: Đo độ dày lớp màng sét và độ mất nước bằng máy ép áp lực]
   │
[BƯỚC 6: Kiểm tra độ kiềm pH bằng giấy quỳ hoặc máy đo điện tử]

Bước 1: Thu Thập Mẫu Dung Dịch Đại Diện Theo Chiều Sâu

Kỹ sư sử dụng thiết bị lấy mẫu chuyên dụng thả chìm xuống hố khoan để lấy mẫu lưu chất tại ba vị trí đại diện: gần mặt thoáng miệng casing, đoạn giữa thân cọc và vị trí sát lớp cặn lắng đáy hố.

Việc thu thập mẫu đa tầng giúp phát hiện hiện tượng phân tầng tỷ trọng của chất lỏng. Mẫu bùn đáy hố thường là nơi tích tụ nhiều cặn cát nhất, cần được kiểm tra kỹ lưỡng trước khi quyết định hạ máy đo siêu âm.

Bước 2: Đo Khối Lượng Riêng Bằng Cân Bùn Tiêu Chuẩn

Rót đầy mẫu dung dịch vào cốc chứa của cân bùn đòn bẩy tiêu chuẩn, đậy nắp kín để loại bỏ toàn bộ bọt khí thừa tràn ra ngoài qua lỗ thông hơi nhỏ trên nắp. Lau khô sạch sẽ bề mặt cốc và đòn cân.

Di chuyển quả cân trượt dọc theo cánh tay đòn chia vạch cho đến khi bọt thủy cân bằng nằm chính giữa vạch chuẩn. Đọc trực tiếp chỉ số khối lượng riêng trên thang đo, bảo đảm tỷ trọng bùn bentonite nằm trong dải từ một phẩy mười lăm đến một phẩy hai mươi gam trên centimet khối.

Bước 3: Đo Độ Nhớt Bằng Phễu Đo Marsh

Độ nhớt quy ước phản ánh tính chất cản trở dòng chảy của chất lỏng khoan. Kỹ thuật viên sử dụng phễu Marsh tiêu chuẩn có lưới lọc phía trên để loại bỏ tạp chất thô.

Dùng ngón tay bịt lỗ thoát ở đáy phễu, rót mẫu dung dịch qua lưới lọc cho đến khi ngập đến vạch quy định. Mở ngón tay đồng thời bấm đồng hồ bấm giây, đo chính xác thời gian để một lít chất lỏng chảy đầy vào bình hứng bên dưới. Thời gian đo tính bằng giây chính là độ nhớt phễu Marsh của dung dịch.

Bước 4: Kiểm Tra Hàm Lượng Cát Bằng Phễu Tách Cát

Hàm lượng cát là chỉ tiêu nguy hiểm hàng đầu gây lắng cặn đáy cọc và làm nhiễu sóng đo siêu âm. Kỹ thuật viên sử dụng bộ bình phễu đo hàm lượng cát thủy tinh tiêu chuẩn.

Rót mẫu dung dịch vào bình theo vạch mức quy định, đổ thêm nước sạch rồi lắc đều để hòa tan chất lỏng. Đổ hỗn hợp qua phễu có lưới lọc cát đặc chủng, xối nước nhẹ để các hạt bùn sét trôi hết, giữ lại toàn bộ hạt cát trên bề mặt lưới.

Đọc tỷ lệ phần trăm thể tích hạt cát đọng lại ở phần đuôi thon chia vạch của ống đo thủy tinh. Tiêu chuẩn TCVN 9395:2012 quy định hàm lượng cát trước khi đổ bê tông bắt buộc phải nhỏ hơn sáu phần trăm.

Bước 5: Kiểm Tra Độ Mất Nước Và Độ Dày Màng Sét

Sử dụng thiết bị ép áp lực tiêu chuẩn để kiểm tra khả năng giữ nước của dung dịch dưới tác động của áp suất nén mô phỏng điều kiện lòng đất.

Rót dung dịch vào buồng chứa có lót giấy lọc tiêu chuẩn, nạp áp suất khí nén cố định trong ba mươi phút. Đo lượng nước lọc chảy ra ống đong thủy tinh để xác định độ mất nước, đồng thời dùng thước cặp đo độ dày của lớp màng sét hình thành trên bề mặt giấy lọc. Màng sét càng mỏng và dẻo dai thì khả năng giữ vách càng hoàn hảo.

Bước 6: Kiểm Tra Độ Kiềm Bằng Thiết Bị Đo pH

Độ kiềm pH chi phối trực tiếp đến độ phân tán và khả năng hydrat hóa của các khoáng vật sét bentonite cũng như độ bền mạch phân tử polymer. Kỹ thuật viên sử dụng giấy thử quỳ đo dải màu hoặc bút đo điện tử chuyên dụng nhúng trực tiếp vào mẫu dung dịch.

Chỉ số pH tối ưu của dung dịch giữ vách cọc khoan nhồi phải duy trì trong khoảng từ chín đến mười một. Môi trường kiềm nhẹ giúp các hạt sét tích điện âm đẩy nhau tối đa, ngăn ngừa hiện tượng vón cục kết tủa làm suy giảm chất lượng lưu chất.

Tiêu Chuẩn Chất Lượng Lưu Chất Theo TCVN 9395:2012

Tiêu chuẩn quốc gia TCVN 9395:2012 quy định rất khắt khe các chỉ tiêu cơ lý của lưu chất giữ vách phục vụ thi công và nghiệm thu cọc khoan nhồi:

Các thông số kỹ thuật trên là ranh giới bắt buộc phải kiểm tra và xác nhận trong nhật ký thi công. Dung dịch không đạt chuẩn sẽ không được phép tiến hành kiểm tra kích thước hố đào hay nghiệm thu chuyển bước.

Kỹ Thuật Hiệu Chuẩn Vận Tốc Âm Trong Dung Dịch Giữ Vách

Để triệt tiêu hoàn toàn sai số đo đạc do môi trường lưu chất gây ra, quy trình koden test bắt buộc phải tiến hành bước hiệu chuẩn vận tốc truyền sóng thực tế ngay tại miệng hố cọc:

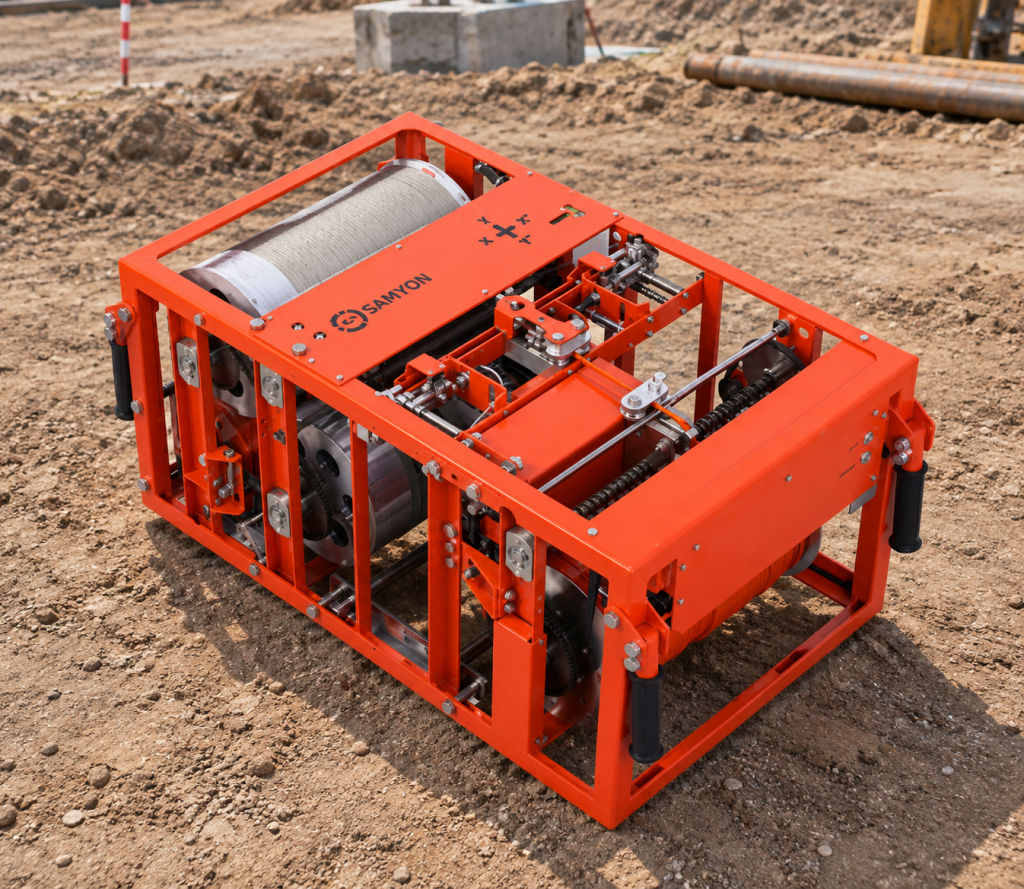

[Mặt bàn tời định vị miệng casing]
        │
        ├── Cáp tín hiệu thả đầu dò
        │
[Mực dung dịch giữ vách hố móng]
        │
        ├── [Đầu dò siêu âm]  ◄── Khoảng cách chuẩn đã biết ──► [Tấm thép mốc chuẩn]
        │   (Phát chùm sóng)                                   (Phản xạ sóng 100%)

Kỹ thuật viên sử dụng một tấm thép phẳng tiêu chuẩn có bề mặt nhẵn bóng được gá lắp cố định vuông góc trực diện với mắt cảm biến thạch anh. Khoảng cách vật lý giữa cảm biến và tấm thép được cố định chính xác, thông thường là năm mươi centimet hoặc một mét.

Cụm đầu dò và tấm thép được thả chìm dưới mực dung dịch giữ vách cọc khoan nhồi ít nhất một mét rưỡi để loại bỏ hoàn toàn bọt khí bề mặt. Trạm đo phát xung âm học ghi nhận thời gian truyền khứ hồi và tính toán vận tốc truyền sóng âm thực tế của dung dịch tại chính hố khoan đó.

Giá trị vận tốc âm thực tế này được khóa vào bộ nhớ máy đo và in trực tiếp lên phần đầu của dải giấy in nhiệt của phép thử thí nghiệm koden test. Đây là cơ sở toán học duy nhất để máy quy đổi thời gian sóng phản xạ thành kích thước bán kính thành vách dọc theo toàn bộ chiều sâu cọc.

Biện Pháp Tái Sinh Và Xử Lý Sự Cố Dung Dịch Khoan Hiện Trường

Trong suốt quá trình thi công, dung dịch giữ vách cọc khoan nhồi liên tục bị nhiễm bẩn bởi mùn khoan và đất đá vụn. Nhà thầu cần áp dụng các giải pháp công nghệ để tái sinh và bảo dưỡng chất lượng lưu chất:

• Vận hành hệ thống lọc tách cát ly tâm cyclone: Dung dịch tuần hoàn từ hố khoan trào ra được dẫn qua hệ thống sàng rung tách sạn thô rồi bơm vào các nón lốc xoáy ly tâm desander. Lực ly tâm cực mạnh sẽ tách sạch các hạt cát mịn lắng xuống dưới loại bỏ, thu hồi dung dịch bùn sạch đưa về bể chứa tái sử dụng.

• Bổ sung phụ gia điều chỉnh độ kiềm: Khi nước ngầm có tính axit thẩm thấu vào làm tụt giảm độ pH của dung dịch, kỹ sư hòa tan thêm tro kiềm xút soda ash vào bể trộn để nâng pH trở lại dải từ chín đến mười một, khôi phục khả năng phân tán của các hạt khoáng sét bentonite.

• Xử lý hiện tượng tụt mực dung dịch đột ngột: Khi mũi khoan gặp phải các hang rỗng karst hoặc tầng sỏi cát rỗng làm dung dịch giữ vách bị thất thoát nhanh chóng, nhà thầu phải lập tức bơm bù dung dịch giữ vách liên tục. Đồng thời bổ sung các chất phụ gia chống mất dung dịch như mùn cưa, vỏ trấu hoặc xơ sợi chuyên dụng để bít kín các khe nứt rỗng ngầm.

• Thay mới dung dịch trước giờ đổ bê tông: Nếu dung dịch ngâm hố móng quá nhiều ngày bị thoái hóa nhớt hoặc nhiễm cát nặng nề mà hệ thống lọc ly tâm không thể xử lý sạch, nhà thầu buộc phải tiến hành bơm thay thế toàn bộ bằng mẻ dung dịch mới để bảo đảm chất lượng bê tông thân cọc.

Tiêu Chuẩn Bộ Hồ Sơ Nghiệm Thu Hợp Pháp Có Dấu Mộc LAS-XD

Kết quả kiểm tra lưu chất và hình học hố khoan chỉ có đầy đủ giá trị pháp lý phục vụ thanh quyết toán khi được chứng thực bởi phòng thí nghiệm hợp chuẩn:

• Biên bản kiểm tra chỉ tiêu dung dịch hiện trường: Văn bản ghi chép đầy đủ các thông số tỷ trọng, độ nhớt phễu Marsh, hàm lượng cát và độ pH tại ba cao độ lấy mẫu, có chữ ký xác nhận của kỹ sư giám sát và tổ trưởng thí nghiệm.

• Dải giấy in nhiệt siêu âm gốc: Bản in phủ khoáng chịu ẩm thể hiện chi tiết hai trục trực giao của phép thử koden test, ghi nhận rõ thông số vận tốc âm hiệu chuẩn ban đầu và có đầy đủ chữ ký nháy giáp lai của các bên tại miệng hố móng.

• Báo cáo kết quả thí nghiệm đóng dấu pháp nhân: Văn bản kết quả thí nghiệm chính thức do phòng thí nghiệm chuyên ngành xây dựng được Bộ Xây dựng cấp mã số LAS-XD hợp lệ ban hành, có chữ ký của thí nghiệm viên, kỹ sư thẩm tra và giám đốc ký tên đóng dấu tròn.

• Chứng chỉ kiểm định thiết bị đo lường: Bản sao công chứng giấy chứng nhận kiểm định và tem hiệu chuẩn định kỳ của hệ thống máy siêu âm còn hiệu lực mười hai tháng, số seri dập nổi trên thân máy trùng khớp với số seri trên biên bản đo đạc.

Kết Luận

Kiểm soát chặt chẽ các chỉ tiêu kỹ thuật của dung dịch giữ vách cọc khoan nhồi là điều kiện tiên quyết bảo đảm an toàn kết cấu và chất lượng nền móng sâu. Chất lượng lưu chất không chỉ giữ vững thành vách ngăn ngừa các sự cố sạt lở hay co thắt hố móng, mà còn tạo môi trường truyền dẫn âm học chuẩn mực cho phép thử koden test cọc khoan nhồi.

Sự chuẩn mực trong việc duy trì tỷ trọng, lọc tách cát mịn và hiệu chuẩn vận tốc sóng âm theo đúng quy chuẩn TCVN 9395:2012 giúp tái hiện trung thực diện mạo không gian ngầm. Một bộ hồ sơ pháp lý minh bạch từ phòng thí nghiệm LAS-XD hợp chuẩn chính là lời khẳng định vững chắc nhất cho chất lượng, độ an toàn và sự bền vững trường tồn của toàn bộ công trình.
