Sự khác biệt giữa phương pháp Case và phân tích CAPWAP: Tại sao CAPWAP lại là “tiêu chuẩn vàng” trong báo cáo PDA?

 Hai “thế giới” phân tích trên cùng một dữ liệu – Case vs CAPWAP

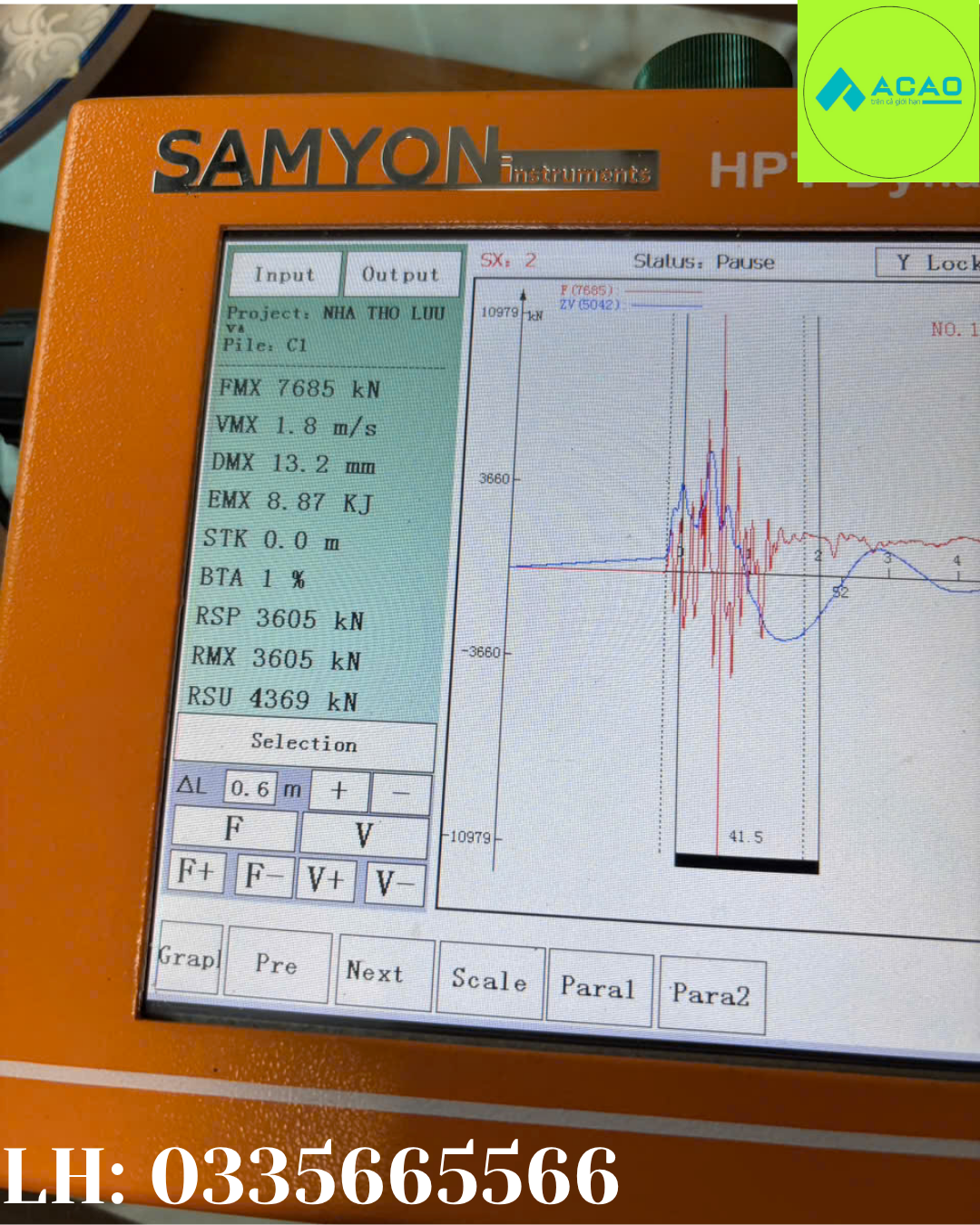

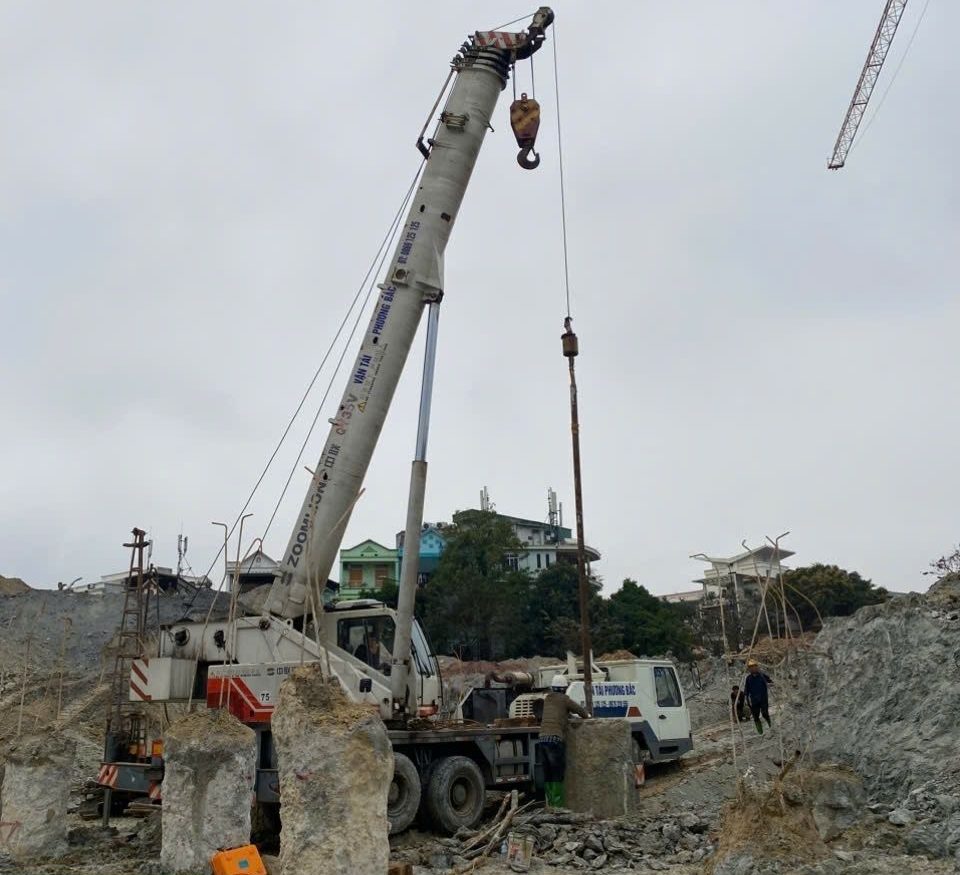

Trong thí nghiệm động biến dạng lớn (PDA – Pile Driving Analyzer), dữ liệu lực (F) và vận tốc (V) thu thập từ cảm biến trên thân cọc chỉ là những “con số thô”. Để biến chúng thành kết luận về sức chịu tải của cọc, cần trải qua công đoạn phân tích – và đây chính là lúc hai phương pháp chính “lên tiếng”: Phương pháp Case (Case Method) và phân tích CAPWAP (Case Pile Wave Analysis Program).

Nhiều chủ đầu tư và kỹ sư hiện trường vẫn lầm tưởng rằng kết quả từ PDA đã là kết quả cuối cùng. Sự thật: PDA chỉ ghi nhận dữ liệu; Case là công cụ tính nhanh tại hiện trường; CAPWAP mới thực sự là “tiêu chuẩn vàng” trong báo cáo PDA chính thức, có giá trị pháp lý để phục vụ thiết kế và hoàn công.

Bài viết này sẽ phân tích chi tiết sự khác biệt giữa phương pháp Case và phân tích CAPWAP – từ nguyên lý hoạt động, ưu nhược điểm, đến độ chính xác và khả năng ứng dụng. Qua đó, bạn sẽ hiểu rõ vì sao CAPWAP được coi là “tiêu chuẩn vàng”, và tại sao việc lựa chọn một đơn vị thí nghiệm có năng lực phân tích CAPWAP chuyên sâu mới thực sự bảo vệ được tài sản của dự án.

Phần 2. Tổng quan về hai phương pháp phân tích dữ liệu PDA

Trước khi đi sâu vào so sánh, cần nắm rõ bản chất của từng phương pháp. Dưới đây là bảng so sánh khái quát các tiêu chí cốt lõi giữa phương pháp Case và phân tích CAPWAP.

Phần 3. Phương pháp Case – “Công cụ nhanh” cho hiện trường nhưng không thể là kết luận cuối cùng

3.1. H3: Phương pháp Case hoạt động như thế nào?

Phương pháp Case (Case Method) được phát triển bởi Viện Công nghệ Case (Case Institute of Technology) vào những năm 1970. Nó dựa trên một hệ thức đóng (closed‑form equation) để ước tính sức kháng tĩnh của cọc (Ru) từ dữ liệu lực và vận tốc đo được tại vị trí cảm biến.

Công thức cơ bản của phương pháp Case:

Ru = (1 – Jc)/2 × [F(t₁) + Z×V(t₁)] + (1 + Jc)/2 × [F(t₂) – Z×V(t₂)]

Trong đó:

• F(t₁), V(t₁) là lực và vận tốc tại thời điểm t₁ (thời điểm đỉnh lực)

• F(t₂), V(t₂) là lực và vận tốc tại thời điểm t₂ = t₁ + 2L/c (L là chiều dài cọc, c là vận tốc sóng)

• Z = EA/c là trở kháng cơ học của cọc

• Jc là hệ số giảm chấn CASE (Case Damping Factor) – đây chính là “nút thắt” của phương pháp Case.

3.2. H3: “Nút thắt” của phương pháp Case – Hệ số giảm chấn CASE

Hệ số giảm chấn CASE (Jc) là đại lượng tượng trưng cho sức kháng do cản nhớt của đất (damping). Nó phụ thuộc rất nhiều vào loại đất, trạng thái đất và tốc độ biến dạng. Tuy nhiên, trong thực hành phương pháp Case, Jc thường được chọn mặc định hoặc ước lượng dựa trên loại đất chủ yếu (ví dụ: Jc ≈ 0,5 cho đất sét, Jc ≈ 0,1‑0,2 cho đất cát).

Việc chọn sai Jc có thể dẫn đến sai số lớn. Nếu đặt Jc quá cao, sức kháng bị đánh giá thấp (under‑prediction); nếu đặt Jc quá thấp, sức kháng bị đánh giá quá cao (over‑prediction). Trong thực tế, sai số do chọn Jc có thể lên đến 30% hoặc hơn, đặc biệt với đất sét yếu có damping lớn.

Một lợi thế của phân tích CAPWAP là nó cho phép tính chính xác hệ số Jc dựa trên mô hình tín hiệu khớp, từ đó hiệu chỉnh kết quả phương pháp Case.

3.3. H3: Hạn chế cốt lõi của phương pháp Case – Vì sao không thể dùng làm kết luận cuối cùng?

1. Không tách được ma sát thành và sức kháng mũi: Phương pháp Case chỉ cho một con số tổng. Điều này có nghĩa: nếu một cọc có sức kháng mũi rất thấp (cọc cắm trong đất yếu) nhưng ma sát thành lớn, phương pháp Case vẫn cho Ru cao, khiến kỹ sư lầm tưởng cọc có điểm tựa tốt – một rủi ro rất lớn cho các công trình chịu tải trọng nén lớn.

2. Bị méo do mối nối cọc, nứt cọc: Khi có mối nối hoặc vết nứt, sóng ứng suất bị phản xạ sớm, làm nhiễu tính toán của phương pháp Case. Phản xạ từ mối nối có thể bị hiểu nhầm là phản xạ từ mũi cọc, dẫn đến đánh giá thấp chiều dài cọc và sức chịu tải.

3. Không mô hình được sức kháng đất phức tạp: Trong nền đất nhiều lớp hoặc có hiệu ứng setup (tăng sức kháng theo thời gian), phương pháp Case gần như “bất lực”.

Vì những hạn chế trên, phương pháp Case được khuyến cáo chỉ dùng để đánh giá nhanh tại hiện trường, không thể thay thế CAPWAP trong báo cáo chính thức có giá trị pháp lý.

Phần 4. CAPWAP – Bản giao hưởng số của sóng ứng suất

4.1. H3: CAPWAP là gì? – “Case Pile Wave Analysis Program”

CAPWAP (Case Pile Wave Analysis Program) là chương trình phân tích sóng tín hiệu (signal matching software) do cùng một nhóm nghiên cứu tại Viện Công nghệ Case phát triển, nhưng ở một cấp độ hoàn toàn khác so với phương pháp Case.

Thay vì chỉ dùng một công thức đóng, CAPWAP chia cọc thành nhiều phần tử hữu hạn (finite elements), mỗi phần tử có độ dài ΔL. Nó mô phỏng toàn bộ quá trình truyền sóng ứng suất dọc theo thân cọc, đồng thời mô hình hóa tương tác giữa cọc và đất nền thông qua mô hình Smith với hai tham số chính: Quake (biến dạng đàn hồi cực đại của đất) và Damping (hệ số cản nhớt). CAPWAP thực hiện quá trình “khớp tín hiệu” (signal matching) – tự động hoặc bán tự động điều chỉnh các tham số của mô hình đất nền sao cho tín hiệu tính toán (lực và vận tốc) khớp với tín hiệu đo từ PDA.

4.2. H3: Kỹ thuật “signal matching” – Trái tim của phân tích CAPWAP

Thuật toán CAPWAP hoạt động dựa trên sự lặp đi lặp lại (iteration) để tối ưu hóa mô hình. Ở mỗi bước, nó so sánh tín hiệu lực tính toán (F_calc) và tín hiệu vận tốc (V_calc) với tín hiệu đo thực tế (F_meas, V_meas) tại vị trí cảm biến, sau đó điều chỉnh các tham số mô hình (ma sát thành từng lớp, sức kháng mũi, quake, damping) để giảm thiểu sai số.

Chất lượng của quá trình khớp tín hiệu được đánh giá qua chỉ số Match Quality (MQ), thường được yêu cầu đạt tối thiểu 0,7 (70%) trở lên. Kỹ sư có kinh nghiệm có thể đạt MQ > 0,8 (80%) thậm chí 0,9 (90%).

4.3. H3: “Món quà” lớn nhất từ CAPWAP – Phân bố sức kháng theo chiều sâu

Điều làm nên giá trị của phân tích CAPWAP chính là khả năng tách bạch sức kháng thành bên (skin friction) theo từng lớp đất và sức kháng mũi (end bearing). Báo cáo CAPWAP hiển thị chi tiết giá trị Rs tại mỗi phần tử dọc theo thân cọc, thể hiện dưới dạng biểu đồ phân bố sức kháng thành – một công cụ cực kỳ mạnh để tư vấn thiết kế tối ưu số lượng cọc, chiều dài cọc, và phát hiện khu vực đất yếu cục bộ.

Phần 5. Phân tích CAPWAP – “Tiêu chuẩn vàng” trong báo cáo PDA

5.1. H3: Độ chính xác vượt trội – Tương quan tốt với thí nghiệm nén tĩnh

Nhiều nghiên cứu trong và ngoài nước đã chứng minh mối tương quan chặt chẽ giữa kết quả phân tích CAPWAP và thí nghiệm nén tĩnh (Static Load Test) – phương pháp được coi là “chuẩn vàng” đánh giá sức chịu tải cọc. Trong một nghiên cứu tổng hợp trên 119 cọc đóng và 23 móng đổ tại chỗ (kể cả cọc khoan nhồi và cọc CFA), kết quả phân tích CAPWAP cho thấy mối tương quan rất tốt với thí nghiệm nén tĩnh. Khi kết hợp với các nghiên cứu trước đó, cơ sở dữ liệu hiện tại bao gồm 303 ca lịch sử hiện trường, khẳng định độ tin cậy của phân tích CAPWAP trong việc đánh giá sức chịu tải.

5.2. H3: CAPWAP trong tiêu chuẩn Việt Nam (TCVN 11321:2016) và quốc tế (ASTM D4945)

Tại Việt Nam, TCVN 11321:2016 – tiêu chuẩn quốc gia về phương pháp thử động biến dạng lớn (tham khảo ASTM D4945) – quy định CAPWAP là bước phân tích bắt buộc để xác định sức chịu tải thiết kế của cọc trong báo cáo chính thức. Tiêu chuẩn cũng nêu rõ: chỉ có kết quả CAPWAP mới đủ độ tin cậy để đối chiếu với thiết kế, làm căn cứ nghiệm thu và hoàn công công trình.

Tại cấp độ quốc tế, ASTM D4945 (tiêu chuẩn phương pháp thử động biến dạng lớn của ASTM) cũng yêu cầu thực hiện phân tích CAPWAP đối với các dự án yêu cầu kết quả có giá trị pháp lý.

5.3. H3: CAPWAP phát hiện khuyết tật – “Bác sĩ chụp X‑quang” cho cọc

Không chỉ dừng lại ở sức chịu tải, phân tích CAPWAP còn có khả năng phát hiện các khuyết tật bên trong cọc (vết nứt, thắt cổ chai, bê tông rỗng, khuyết tật tại mối nối) thông qua mô hình trở kháng thay đổi. Mỗi khi trở kháng giảm đột ngột, CAPWAP ghi nhận và báo cáo vị trí cũng như mức độ suy giảm. Điều này giúp kỹ sư đưa ra quyết định: giữ nguyên cọc (nếu suy giảm nhỏ, trong ngưỡng cho phép), gia cường (bơm vữa, thêm cọc bổ sung), hoặc loại bỏ.

Phần 6. Bảng so sánh chi tiết: Phương pháp Case và phân tích CAPWAP

Phần 7. Sai lầm “chết người” – Khi chỉ dùng Case Method thay vì CAPWAP

Một sai lầm phổ biến: nhà thầu chỉ thực hiện phân tích Case Method (có sẵn trên thiết bị PDA), sau đó lấy kết quả đó làm kết luận cuối cùng mà không chạy CAPWAP. Kịch bản này tiềm ẩn rủi ro:

• Rủi ro 1 – Under‑prediction (đánh giá thấp): Sai số Case do chọn damping quá cao, kết quả Ru thấp hơn thực tế. Nhà thầu thiết kế cọc nhiều hơn, lãng phí hàng trăm triệu đồng.

• Rủi ro 2 – Over‑prediction (đánh giá quá cao): Sai số Case do damping chọn quá thấp, kết quả Ru cao hơn thực tế. Nhà thầu thiết kế cọc ít hơn, tiềm ẩn nguy cơ lún sụt công trình – hậu quả tài chính lên đến hàng tỷ đồng.

Chỉ có phân tích CAPWAP, với việc hiệu chỉnh mô hình đất nền và quá trình signal matching, mới cho kết quả đủ độ tin cậy để đưa vào hồ sơ thiết kế.

Phần 8. Câu hỏi thường gặp (FAQ) – Giải đáp thắc mắc về phương pháp Case và phân tích CAPWAP

Hỏi 1: Chi phí phân tích CAPWAP có cao không? Có nhất thiết phải thực hiện cho mọi cọc thí nghiệm không?
Đáp: Chi phí phân tích CAPWAP thường chiếm khoảng 20% đến 40% tổng giá trị hợp đồng thí nghiệm PDA (tùy vào số lượng cọc và mức độ phức tạp). Trong các dự án trọng điểm, quy định bắt buộc phải thực hiện CAPWAP cho 100% cọc thí nghiệm PDA (thường là các cọc móng mẫu trước khi thi công đại trà hoặc các cọc đại diện có tín hiệu bất thường). Đối với các cọc còn lại, chỉ cần đảm bảo thiết bị PDA hoạt động bình thường và kiểm tra qua Case Method.

Hỏi 2: Chỉ số Match Quality (MQ) trong CAPWAP bao nhiêu thì được chấp nhận?
Đáp: Theo thông lệ quốc tế và kinh nghiệm thực tế của các chuyên gia, MQ ≥ 0,7 (70%) được coi là chấp nhận được. MQ ≥ 0,8 (80%) là tốt, thể hiện sự khớp tín hiệu rất cao. MQ < 0,6 là cảnh báo đỏ, cần kiểm tra lại dữ liệu đầu vào hoặc xem xét có yếu tố bất thường (cảm biến hỏng, búa đập lệch tâm, nứt đầu cọc…).

Hỏi 3: Nếu đã có kết quả nén tĩnh (Static Load Test), có cần CAPWAP không?
Đáp: Có. Nén tĩnh cung cấp “số liệu vàng” về sức chịu tải, nhưng nó chỉ thực hiện trên một số rất ít cọc (1‑2 cọc). Với các cọc còn lại, phân tích CAPWAP kết hợp với nén tĩnh là chiến lược tối ưu: nén tĩnh hiệu chỉnh mô hình đất nền cho các cọc khác; CAPWAP mở rộng kiểm tra số lượng lớn với chi phí thấp, thời gian nhanh.

Phần 9. Kết luận – CAPWAP mới là “kết luận cuối cùng” đáng tin cậy

Phương pháp Case và phân tích CAPWAP cùng bắt nguồn từ lý thuyết truyền sóng, nhưng nằm ở hai cấp độ phân tích hoàn toàn khác biệt. Trong khi phương pháp Case chỉ nên được dùng như công cụ đánh giá nhanh tại hiện trường, thì phân tích CAPWAP với kỹ thuật signal matching, mô hình đất nền chi tiết, khả năng tách bạch ma sát thành và sức kháng mũi, cùng với độ chính xác cao (chỉ chênh 10‑15% so với nén tĩnh), chính là “tiêu chuẩn vàng” cho các báo cáo PDA chính thức có giá trị pháp lý.

Đối với các dự án có quy mô vừa và lớn, đặc biệt các dự án FDI (Nhật Bản, Hàn Quốc) đòi hỏi tuân thủ tiêu chuẩn ASTM D4945 và TCVN 11321:2016, phân tích CAPWAP là bắt buộc. Việc lựa chọn đơn vị thí nghiệm có năng lực phân tích CAPWAP chuyên sâu, với kỹ sư giàu kinh nghiệm và báo cáo chi tiết, chính là đầu tư thông minh để đảm bảo chất lượng nền móng, tiết kiệm chi phí thiết kế, và tránh những rủi ro tài chính khổng lồ về sau.

Công ty Cổ phần Khảo sát và Xây dựng ACAO (Địa Chất A Cao) với hơn 17 năm kinh nghiệm, sở hữu đội ngũ kỹ sư địa kỹ thuật được đào tạo bài bản, thành thạo CAPWAP, tự hào cung cấp dịch vụ thí nghiệm PDA trọn gói, từ thiết bị hiện đại (đáp ứng ASTM D4945) đến phân tích CAPWAP chuyên sâu, báo cáo chi tiết có giá trị pháp lý. Chúng tôi cam kết đồng hành cùng quý khách hàng, biến những con số thô thành những kết luận đáng tin cậy, bảo vệ tài sản và an toàn cho công trình.
