Khoan khảo sát địa chất tại KCN Minh Đức: Quy trình chuẩn cho nhà xưởng nặng

Minh Đức – Hưng Yên, quy mô 198ha, địa chất nền đất yếu điển hình: Hướng dẫn quy trình khảo sát và giải pháp móng tối ưu cho các công trình công nghiệp nặng

📍 Mở đầu: KCN Minh Đức – “Điểm nóng” của những siêu dự án công nghiệp

Khu công nghiệp Minh Đức được thành lập từ năm 2007, tọa lạc tại vị trí chiến lược trên địa bàn các xã Minh Đức, xã Bạch Sam và xã Ngọc Lâm, thị xã Mỹ Hào, tỉnh Hưng Yên. Với diện tích quy hoạch lên tới 198 ha, trong đó diện tích đất công nghiệp có thể cho thuê là 155 ha, KCN Minh Đức đang là điểm đến hấp dẫn của các nhà đầu tư trong và ngoài nước.

Nằm dọc theo trục Quốc lộ 5 (đoạn Km32) – tuyến đường huyết mạch nối Hà Nội và cảng Hải Phòng, KCN có lợi thế giao thông vượt trội, kết nối nhanh chóng với cảng Hải Phòng (60 km), sân bay Nội Bài (74 km) và trung tâm Hà Nội (37 km). Đây là điều kiện lý tưởng để các doanh nghiệp trong lĩnh vực cơ khí chế tạo, điện tử, logistics và đặc biệt là các nhà máy công nghiệp nặng (sản xuất cơ khí thép, kết cấu thép, máy móc công trình) – nơi thường xuyên có tải trọng cột rất lớn và yêu cầu kiểm soát độ lún tuyệt đối, lún lệch rất khắt khe phát triển sản xuất.

Tuy nhiên, cũng giống như phần lớn các KCN tại Hưng Yên, KCN Minh Đức nằm trọn trong bồn trũng của đồng bằng sông Hồng, với cấu trúc địa chất có đặc thù riêng, đặt ra những thách thức không nhỏ đối với công tác khảo sát địa chất – nền tảng cho thiết kế nền móng an toàn và tiết kiệm.

Hưng Yên nằm gọn trong bồn trũng của đồng bằng sông Hồng, được cấu tạo bởi các trầm tích bở rời thuộc kỷ Đệ tứ với chiều dày từ 75 – 120m trên nền đá gốc Neogen. Đặc điểm này khiến nền đất yếu (bùn sét, sét pha dẻo chảy) có mặt gần như khắp nơi với chiều dày biến đổi mạnh từ 4 – 20m.

Bài viết này sẽ cung cấp một quy trình khảo sát chuẩn chỉ, bài bản, đáp ứng các yêu cầu kỹ thuật cho các nhà máy, nhà xưởng nặng tại KCN Minh Đức, giúp chủ đầu tư và nhà thầu chủ động giải mã những thách thức địa chất, tối ưu chi phí nền móng.

Mỗi hố khoan tại KCN Minh Đức cần được thiết kế và thực hiện đáp ứng các tiêu chí: “đủ độ sâu để xác định tầng chịu lực, đủ mật độ để đánh giá sự biến đổi địa tầng, và đủ chính xác để đưa ra tư vấn móng tối ưu”

🧬 1. Kiến tạo nền – Giải mã cấu trúc địa tầng điển hình tại KCN Minh Đức

Để có một quy trình khảo sát hiệu quả, trước hết cần hiểu rõ “bức tranh” địa chất của khu vực. Mặc dù cấu trúc chi tiết có thể biến đổi, nhưng nhìn chung, địa tầng tại các KCN thuộc thị xã Mỹ Hào (bao gồm KCN Minh Đức và KCN Thăng Long II) có những điểm chung. Hưng Yên nằm gọn trong bồn trũng, và nghiên cứu địa chất cho thấy lớp đất yếu có chiều dày biến đổi mạnh, thường gặp ở các lớp bùn sét, sét pha dẻo chảy với các chỉ số SPT rất thấp (N=0-4).

Dựa trên kết quả khảo sát thực tế của ACAO tại các dự án lân cận trong khu vực Mỹ Hào và tài liệu địa chất tổng quan, có thể mô phỏng cấu trúc địa tầng điển hình như sau:

(Với tải trọng và yêu cầu độ lún của các nhà xưởng nặng rất cao, nhà thầu thường hướng mũi cọc xuống tầng 5. Tuy nhiên, sự xuất hiện của tầng đất tốt sớm hơn (lớp 4) tại nhiều khu vực trong KCN cho phép tối ưu đáng kể chiều dài cọc và giảm chi phí nền móng, nếu được khảo sát và tính toán kỹ càng.)

📋 2. Quy trình khảo sát địa chất tiêu chuẩn tại KCN Minh Đức

Quy trình khảo sát địa chất cho nhà xưởng tại KCN Minh Đức cần tuân thủ nghiêm ngặt các bước và yêu cầu kỹ thuật dựa trên các tiêu chuẩn TCVN hiện hành (như TCVN 4419:1987, TCVN 9363:2012, TCVN 9437:2012), dưới đây là quy trình chuẩn được ACAO triển khai thành công tại nhiều dự án trong khu vực:

Bước 2.1: Khảo sát sơ bộ & Lập phương án kỹ thuật

• Thu thập và phân tích tất cả các tài liệu địa chất hiện có của khu vực Mỹ Hào, đặc biệt là các báo cáo địa chất từ các dự án lân cận trong KCN.

• Khảo sát thực địa sơ bộ để đánh giá địa hình, điều kiện tiếp cận và các yếu tố ảnh hưởng.

• Lập phương án kỹ thuật chi tiết, bao gồm: số lượng, vị trí và độ sâu từng hố khoan dựa trên quy mô mặt bằng, tải trọng công trình và sơ bộ cấu trúc địa tầng.

Mẹo nhỏ: Đối với các dự án có quy mô diện tích lớn (hàng chục héc-ta), việc phân vùng địa chất từ giai đoạn sơ bộ giúp tối ưu hóa vị trí hố khoan và thiết kế phân vùng móng sau này, tránh lãng phí đáng kể chi phí cọc.

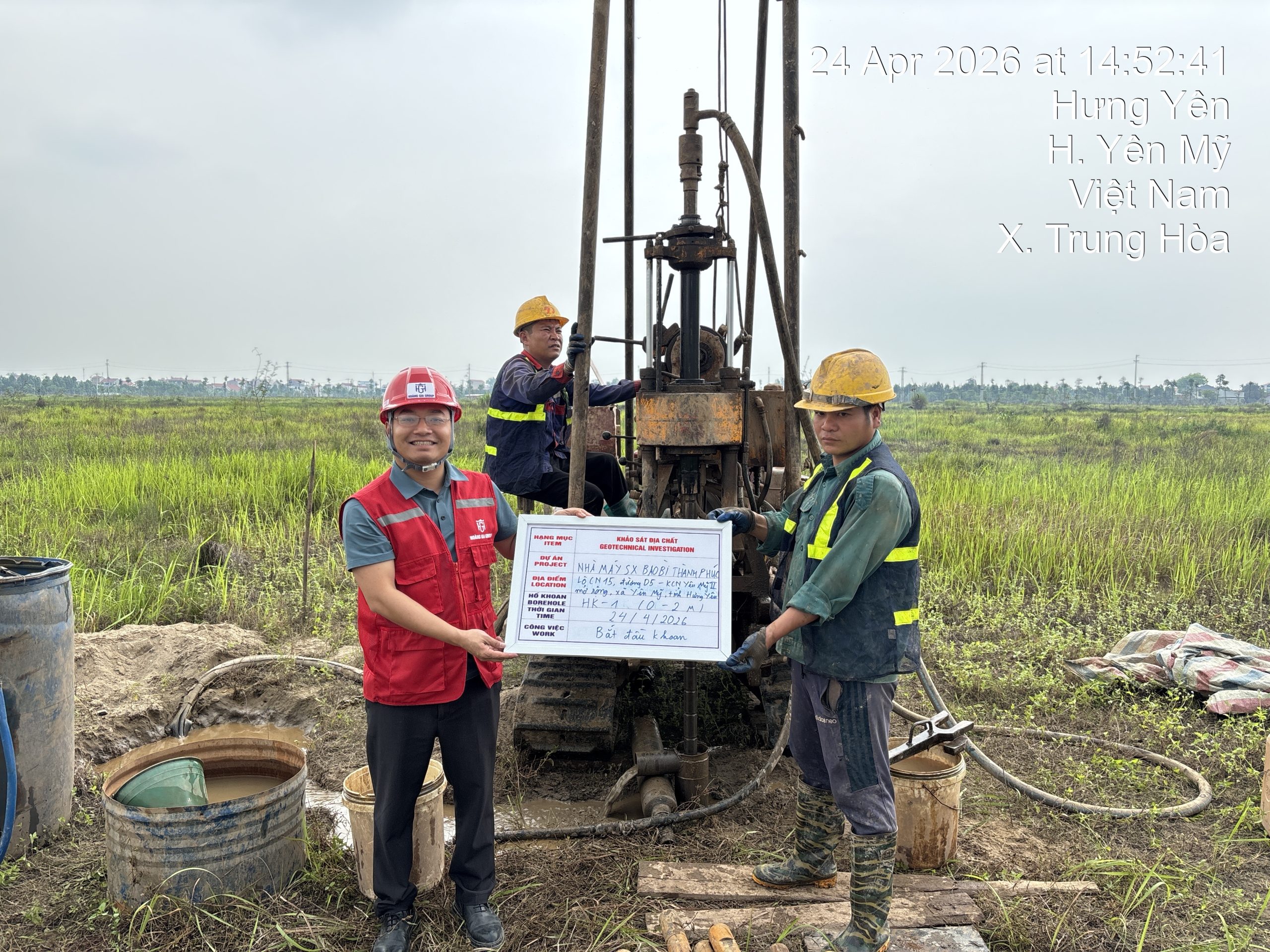

Bước 2.2: Khoan thăm dò & Lấy mẫu hiện trường

• Sử dụng các thiết bị khoan hiện đại (ưu tiên máy khoan thủy lực) để đảm bảo lấy mẫu nguyên dạng chất lượng cao.

• Khoan đến độ sâu đủ lớn: tối thiểu 35 – 45m hoặc hơn nếu cần, để xác định chắc chắn tầng chịu lực (lớp 5). Độ sâu khoan khảo sát phải xuyên qua toàn bộ các lớp đất yếu và xác định được tầng đất tốt ổn định.

• Lấy mẫu đất nguyên dạng bằng ống mẫu thành mỏng (Shelby tube) theo đúng quy trình để phục vụ thí nghiệm trong phòng (xác định các chỉ tiêu cơ lý, đặc biệt là thí nghiệm nén lún oedometer và cắt trực tiếp).

• Ghi chép chi tiết nhật ký khoan, bao gồm mô tả địa tầng, vị trí lấy mẫu, màu sắc, thành phần, trạng thái của từng lớp đất.

Bước 2.3: Thí nghiệm hiện trường trong quá trình khoan

• Thực hiện thí nghiệm xuyên tiêu chuẩn (SPT – Standard Penetration Test) theo TCVN 9351:2022 với tần suất mỗi 2m trong phạm vi 0-25m và mỗi 3m trong các lớp đất sâu hơn. Kết quả SPT phải được hiệu chỉnh về tham số N60 để loại bỏ ảnh hưởng của năng lượng búa và các yếu tố khác.

• Đo và ghi lại mực nước ngầm trong các hố khoan ở nhiều thời điểm khác nhau để đánh giá sự biến động.

• Đối với các khu vực có nguy cơ xuất hiện thấu kính cát mịn (cát chảy), tăng tần suất SPT và kết hợp với quan sát sự mất nước, sập thành hố để phát hiện sớm.

Bước 2.4: Thí nghiệm trong phòng (Phòng LAS-XD 990)

Tất cả các mẫu đất lấy từ hiện trường được gửi về Phòng thí nghiệm LAS-XD 990 của ACAO (được Bộ Xây dựng công nhận) để thực hiện các thí nghiệm cơ lý toàn diện:

• Thí nghiệm nén lún oedometer (TCVN 4200:2012): Xác định chỉ số nén (C꜀) và hệ số cố kết (cᵥ) – “linh hồn” của bài toán dự báo lún cố kết cho nền đất yếu.

• Thí nghiệm cắt trực tiếp (TCVN 4199:1995): Xác định lực dính đơn vị (c) và góc ma sát trong (φ) cho từng lớp đất, đặc biệt quan trọng cho thiết kế ổn định mái dốc, phân tích độ ổn định nền đắp và tính toán sức chịu tải của cọc.

• Thí nghiệm nén ba trục (triaxial test): Đánh giá sức kháng cắt của đất trong các điều kiện thoát nước khác nhau.

• Phân tích thành phần hạt, giới hạn Atterberg, hàm lượng hữu cơ, dung trọng, độ ẩm.

Nhờ sở hữu phòng thí nghiệm riêng, ACAO hoàn toàn chủ động về thời gian, đảm bảo kết quả thí nghiệm được trả nhanh chóng và chính xác, không bị sai lệch do vận chuyển mẫu đi xa.

💎 4. Giải mã kết quả – Từ SPT đến thiết kế nền móng tối ưu

Sau khi hoàn thành các công tác thí nghiệm, dữ liệu thu thập được cần được phân tích, tổng hợp để xây dựng báo cáo kết quả khảo sát địa chất công trình. Báo cáo cung cấp những thông số đầu vào quan trọng nhất cho bài toán thiết kế nền móng, bao gồm:

1. Phân chia đơn vị địa tầng: Đánh giá chi tiết từng lớp đất, từ đáy móng dự kiến đến tầng chịu lực.

2. Tổng hợp các chỉ tiêu cơ lý: Cung cấp các chỉ tiêu cơ lý đặc trưng của từng lớp đất, làm cơ sở để lựa chọn giải pháp móng.

3. Đánh giá điều kiện địa chất thủy văn: Phân tích mực nước ngầm, tính xâm thực, ảnh hưởng đến thi công hố móng.

4. Kiến nghị giải pháp nền móng: Dựa trên dữ liệu, đưa ra khuyến nghị về loại cọc, chiều dài cọc, giải pháp xử lý nền (bấc thấm, gia tải, cọc DCM) cho từng khu vực cụ thể.

Đối với nhà xưởng nặng, ngoài việc xác định tầng chịu lực, báo cáo cần đặc biệt chú trọng đến phân tích độ lún và độ lún lệch để đảm bảo sự ổn định của các thiết bị sản xuất.

Việc lựa chọn phương án móng tối ưu sau khi có số liệu địa chất chính xác có thể giúp tiết kiệm từ 20% đến 35% chi phí cọc so với việc thi công theo thiết kế sơ bộ ban đầu mà không có dữ liệu thực tế.

🚀 5. Kết luận: Nắm vững địa chất, làm chủ chất lượng công trình

KCN Minh Đức là một điểm đến đầy tiềm năng cho các dự án đầu tư sản xuất, đặc biệt là trong lĩnh vực công nghiệp nặng. Tuy nhiên, những thách thức địa chất đặc thù của vùng đất này đòi hỏi chủ đầu tư và nhà thầu phải có một chiến lược khảo sát bài bản, chi tiết và chuyên nghiệp.

Một quy trình khảo sát “chuẩn chỉ” không chỉ giúp phát hiện các “cạm bẫy” địa chất (như bùn sét dẻo chảy, cát chảy, mực nước ngầm cao), mà còn tối ưu hóa thiết kế nền móng, đảm bảo công trình vừa an toàn, vừa tiết kiệm hàng tỷ đồng chi phí cọc. Tại các KCN trọng điểm như Minh Đức, một báo cáo địa chất chính xác là căn cứ để các bên liên quan tin tưởng vào sự an toàn, bền vững của công trình.
