Tại sao cọc ly tâm (spun pile) lại trở thành “xương sống” của hàng loạt công trình cảng, cầu và nhà máy? Bởi chúng có cường độ bê tông cao, khả năng chống ăn mòn tốt và được sản xuất với chất lượng ổn định. Tuy nhiên, khác với cọc khoan nhồi, cọc ly tâm có cấu tạo thành mỏng, tiết diện rỗng và thường có nhiều mối nối (do chiều dài mỗi đoạn cọc bị giới hạn bởi khả năng vận chuyển). Khi sử dụng thí nghiệm PDA (Pile Driving Analyzer) – phương pháp thử động biến dạng lớn theo TCVN 11321:2016 – hai “điểm yếu” cần được quan tâm đặc biệt chính là mối nối cọc và ứng suất kéo phát sinh trong quá trình thí nghiệm.
Theo TCVN 7888:2014 (Cọc bê tông ly tâm ứng lực trước), cọc ly tâm được sản xuất bằng phương pháp quay ly tâm, có cấp độ bền chịu nén của bê tông thường từ C60 đến C85 MPa (tương đương mác 600-850), chịu lực nén rất tốt, nhưng khả năng chịu kéo của bê tông chỉ bằng khoảng 1/10 cường độ chịu nén. Đây chính là điểm yếu nhất của loại cọc này. Với cọc ly tâm, cốt thép ứng suất trước (PC bar) đóng vai trò chịu lực chính, phần bê tông bảo vệ tương đối mỏng (thường từ 25-40mm tùy theo đường kính cọc), rất nhạy cảm với ứng suất kéo và rung động.
Theo TCVN 11321:2016, đối với cọc thép, cọc ly tâm, cọc thi công bằng phương pháp đóng âm, ép âm phải có giải pháp cấu tạo phù hợp để đảm bảo yêu cầu thí nghiệm biến dạng động. Nếu thiếu sự chuẩn bị kỹ lưỡng, cọc ly tâm rất dễ bị nứt vỡ vùng đầu cọc, hỏng mối nối, thậm chí nứt thân cọc do ứng suất kéo vượt quá giới hạn cho phép.

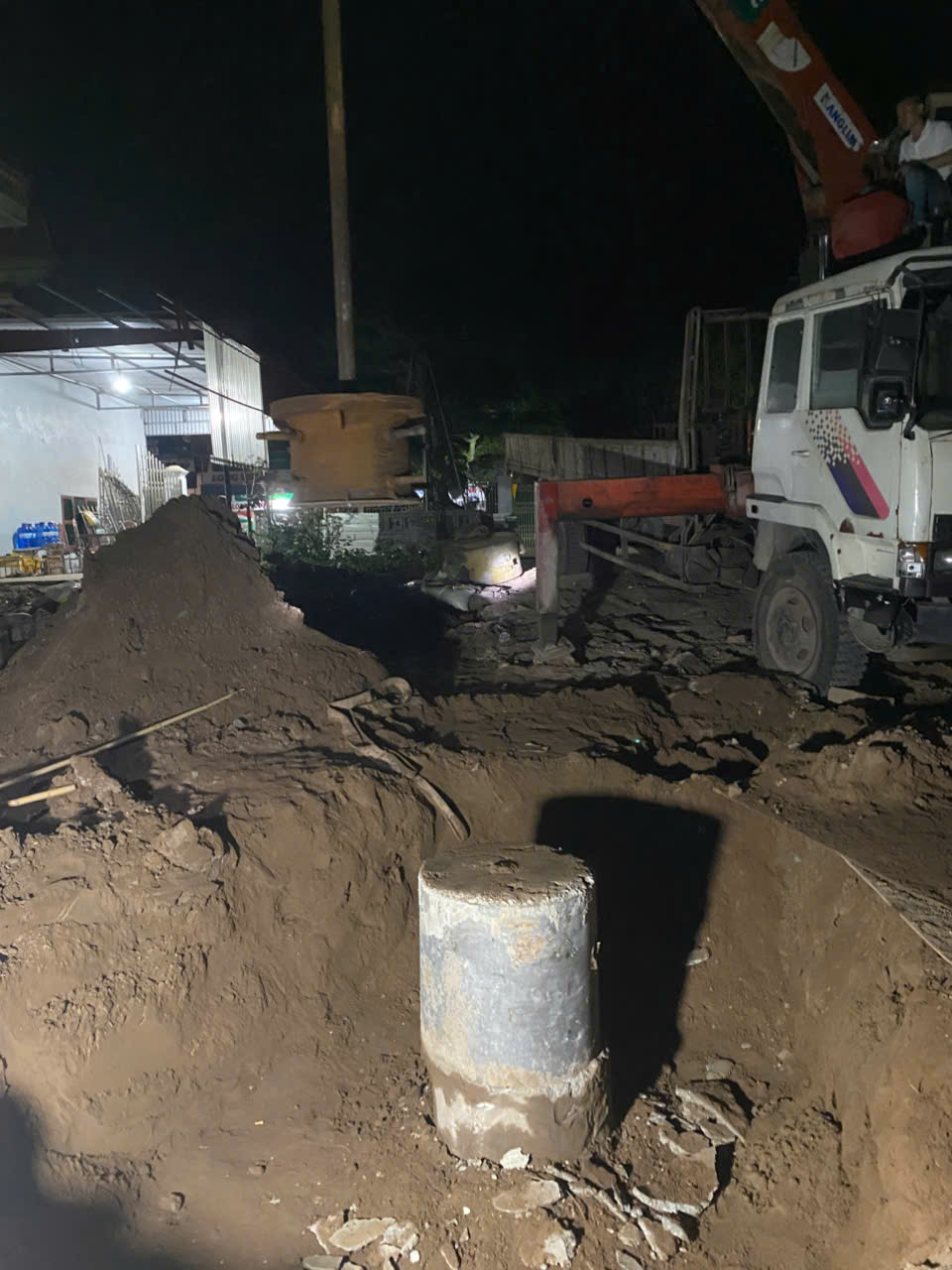

🧬 1. Cọc ly tâm (Spun Pile) – “Điểm mạnh” và “điểm yếu” trong thí nghiệm PDA
Cọc ly tâm, thường được gọi là cọc PC (Prestressed Concrete) và PHC (Prestressed High-strength Concrete), có đặc điểm cấu tạo hoàn toàn khác biệt so với cọc bê tông cốt thép thường hay cọc khoan nhồi:
| Đặc điểm | Cọc ly tâm | Cọc BTCT thường / Cọc khoan nhồi |
|---|---|---|
| Tiết diện | Rỗng ở giữa (hollow core), thành cọc mỏng | Đặc (solid) hoặc rỗng nhưng thành dày |
| Cốt thép | Thép cường độ cao (PC bar – thanh cường độ cao) kéo trước, chịu lực chính, cốt đai là thép xoắn | Thép thanh vằn thường (CB300, CB400) |
| Khả năng chịu nén | Rất tốt (cường độ bê tông ≥ C60) | Thấp hơn (thường M250–M350) |
| Khả năng chịu kéo | Kém – phụ thuộc vào cốt thép ứng suất trước, bê tông thành mỏng dễ nứt khi chịu kéo | Trung bình – tốt hơn cọc ly tâm |
| Ứng xử với tải trọng động (PDA) | Nhạy cảm với ứng suất kéo; nguy cơ nứt thân cọc và hỏng mối nối cao | Ổn định hơn, ít nhạy cảm hơn |
Điểm mạnh của cọc ly tâm là khả năng chịu tải trọng nén rất lớn, được sản xuất trong nhà máy với chất lượng đồng đều, thi công nhanh, ít bị ảnh hưởng bởi thời tiết. Điểm yếu khi áp dụng thí nghiệm PDA là tiết diện thành mỏng (thường từ 70mm đến 130mm tùy theo đường kính cọc), dẫn đến tập trung ứng suất cục bộ khi chịu va đập mạnh từ búa; bê tông thành mỏng dễ bị nứt vỡ nếu ứng suất kéo vượt quá giới hạn; mối nối hàn giữa các đoạn cọc là vị trí yếu nhất, dễ bị phá hoại khi có sóng ứng suất kéo phản xạ.
⚙️ 2. Mối nối cọc – “Điểm yếu nhất” cần được bảo vệ đặc biệt
Khác với cọc khoan nhồi có thể thi công một lần với chiều dài tùy ý, cọc ly tâm được vận chuyển từ nhà máy đến công trường theo từng đoạn (thường dài 6–12m) sau đó nối lại bằng mối nối hàn (butt weld) hoặc mối nối cơ khí (mechanical splice) . Đây chính là vị trí yếu nhất của toàn bộ cây cọc khi chịu tải trọng động.
2.1. Cấu tạo và thi công mối nối hàn
Theo quy trình thi công cọc ly tâm tiêu chuẩn, sau khi ép hoặc đóng đoạn cọc đầu tiên xuống độ sâu thiết kế, đầu trên của cọc sẽ được làm sạch, sau đó đặt đoạn cọc tiếp theo lên, căn chỉnh tim cọc thật chính xác (sai số ≤ 5mm) và tiến hành hàn toàn bộ chu vi mối nối. Yêu cầu kỹ thuật quan trọng:
-
Bản mã thép đầu cọc phải được làm sạch bề mặt, không gỉ sét, không dầu mỡ.
-
Đường hàn phải liên tục, đủ chiều sâu ngấu (thường ≥ 8mm tùy loại cọc), không có vết nứt, rỗ khí.
-
Sau khi hàn xong, bắt buộc phải để nguội tự nhiên ít nhất 5–10 phút trước khi tiếp tục ép/đóng để tránh hiện tượng “giòn nguội” của kim loại mối hàn.
Nếu mối nối không đảm bảo chất lượng, khi sóng ứng suất kéo (tension wave) từ thí nghiệm PDA truyền qua vị trí mối nối, ứng suất sẽ tập trung tại các điểm khuyết tật của đường hàn, dẫn đến nứt hoặc đứt gãy mối nối hoàn toàn. Điều này không chỉ làm hỏng cọc thí nghiệm mà còn ảnh hưởng đến tiến độ và uy tín của toàn bộ dự án.
💡 Mẹo từ ACAO: Trước khi thực hiện PDA cho cọc ly tâm có mối nối hàn, nên tiến hành kiểm tra sơ bộ chất lượng mối hàn bằng phương pháp siêu âm (UT) hoặc thử độ cứng bề mặt để phát hiện sớm các khuyết tật tiềm ẩn. Chi phí kiểm tra mối hàn này chỉ bằng 5–10% chi phí xử lý sự cố nếu mối hàn bị hỏng trong quá trình thí nghiệm PDA.
2.2. Nhận diện mối nối bị hỏng qua kết quả PDA
Khi thực hiện thí nghiệm PDA, dữ liệu từ thiết bị PDA sẽ hiển thị dưới dạng biểu đồ lực – vận tốc và các chỉ số chất lượng cọc. Mối nối bị hỏng có thể được phát hiện qua các dấu hiệu sau:
-
Chỉ số BTA (Bending-Tension Analysis) < 100%: BTA là chỉ số phản ánh tính toàn vẹn của cọc. Nếu chỉ số này giảm xuống dưới 100%, đó là dấu hiệu cho thấy cọc có thể đã bị nứt, mối nối bị lỏng hoặc có các yếu tố bất thường khác. Trong thực tế, khi PDA hiển thị BTA ở mức 74% – cọc đã bị hỏng, và vị trí hỏng có thể được xác định từ chiều sâu hiển thị trên màn hình.
-
Dạng sóng bất thường tại vị trí mối nối: Trên biểu đồ reflectogram, mối nối lành thường tạo ra một “đỉnh sóng” nhỏ nhưng ổn định. Nếu mối nối bị hỏng, đỉnh sóng sẽ lớn hơn bất thường và kèm theo các dao động nhiễu ở phía sau.
⚡ 3. Ứng suất kéo – “Sát thủ thầm lặng” với cọc ly tâm

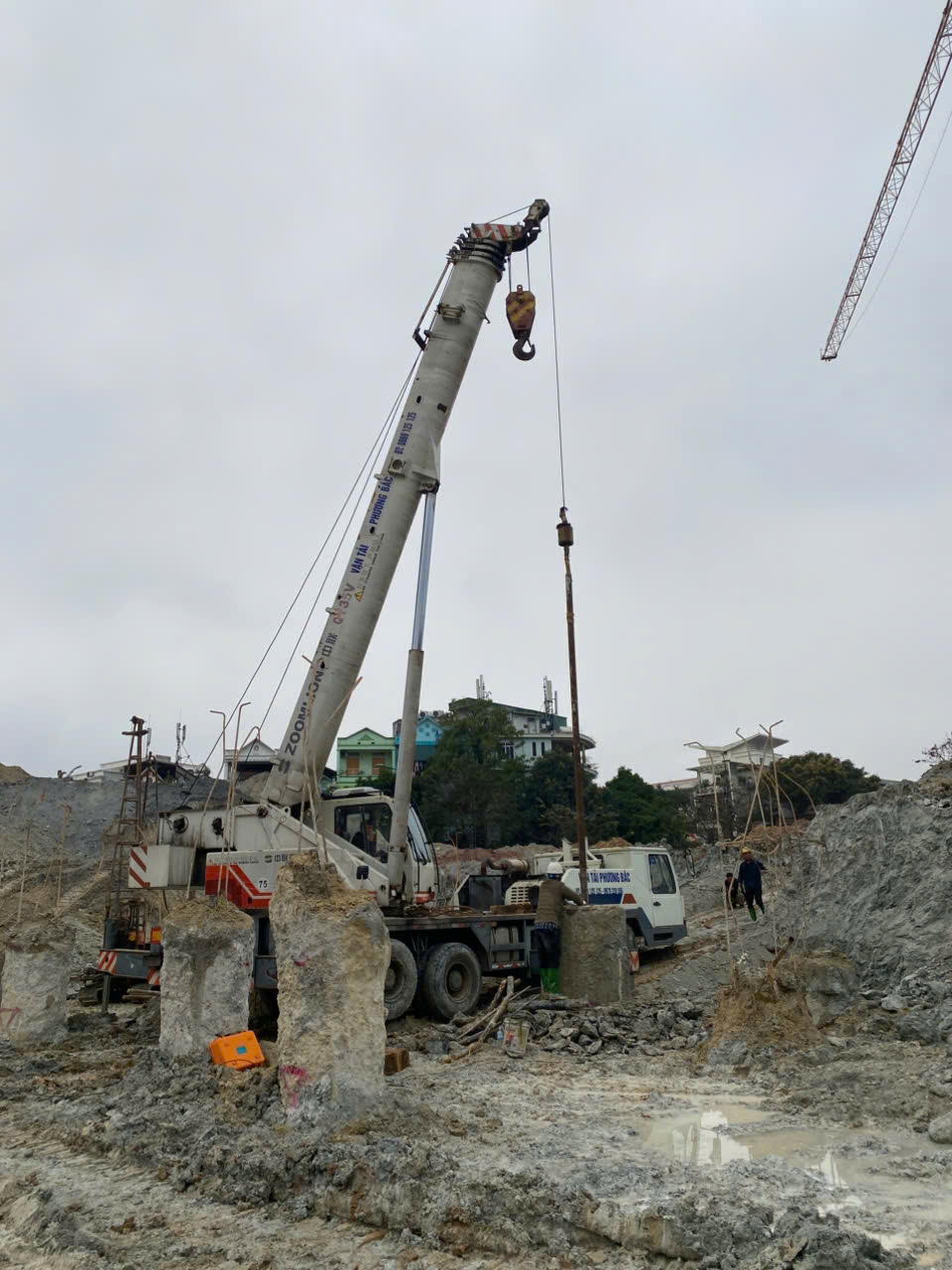

Trong thí nghiệm PDA, khi búa nặng (thường 4–7 tấn) đập vào đầu cọc, sóng ứng suất nén sẽ truyền xuống mũi cọc. Tại mũi cọc, một phần sóng nén sẽ bị phản xạ ngược trở lại dưới dạng sóng ứng suất kéo (tension wave) . Sóng kéo này khi truyền ngược lên trên sẽ gây ra ứng suất kéo trong thân cọc, đặc biệt nguy hiểm với cọc ly tâm do bê tông thành mỏng chịu kéo rất kém.
3.1. Giới hạn ứng suất kéo cho phép
Theo nghiên cứu, thí nghiệm PDA còn có thể dự báo ứng suất kéo lớn nhất xuất hiện trong cọc (TSX – Maximum Tension Stress), một thông số cực kỳ quan trọng đối với cọc bê tông. Nếu TSX vượt quá khả năng chịu kéo của bê tông và cốt thép ứng suất trước, cọc sẽ bị nứt hoặc đứt. Mặc dù các tiêu chuẩn như TCVN 11321:2016 không quy định cụ thể một giá trị ứng suất kéo cho phép tuyệt đối, nhưng dựa trên các nghiên cứu thực nghiệm và hướng dẫn từ nhà sản xuất cọc PHC, các kỹ sư thường áp dụng các ngưỡng sau:
-
Ứng suất kéo cho phép (đối với bê tông): ≤ 2,5 – 3,5 MPa (tùy theo cấp độ bền bê tông, thường lấy bằng 0,5 × √f’c). Nếu TSX vượt quá giá trị này, bê tông thành cọc có nguy cơ bị nứt.
-
Ứng suất kéo cho phép (bao gồm cốt thép ứng suất trước): Tối đa ≤ 0,8 × f_py (f_py là giới hạn chảy của thép ứng suất trước, thường ≥ 1100 MPa). Vượt quá ngưỡng này có thể làm đứt cốt thép PC bar bên trong cọc.
Theo TCVN 9394:2012, khi thi công cọc, ứng suất nén trong cọc không được vượt quá 80% cường độ bê tông, và ứng suất kéo không được vượt quá 50% cường độ kéo. Các quy định này cũng cần được áp dụng tương tự trong thí nghiệm PDA để đảm bảo an toàn cho cọc.
3.2. Nguyên nhân gây ứng suất kéo quá lớn
-
Búa quá nặng hoặc chiều cao rơi quá lớn: Gây xung lực quá mạnh, làm tăng biên độ sóng nén, từ đó sóng phản xạ kéo cũng tăng theo.
-
Độ cứng của nền đất dưới mũi cọc quá lớn (gặp đá cứng, đá phong hóa): Sóng nén bị phản xạ gần như hoàn toàn, tạo ra sóng kéo rất mạnh.
-
Cọc gặp chướng ngại vật (đá mồ côi, cuội sỏi cứng) ở độ sâu: Tương tự như trên, tạo ra phản xạ sóng kéo cục bộ rất lớn ngay tại vị trí gặp chướng ngại.
✅ Kinh nghiệm từ ACAO: Trong các dự án cọc ly tâm, nên bắt đầu thí nghiệm PDA với năng lượng búa thấp (chiều cao rơi nhỏ) và tăng dần. Quan sát liên tục chỉ số ứng suất kéo (TSX) trên thiết bị PDA. Nếu TSX vượt quá 70% giá trị cho phép, phải dừng ngay và điều chỉnh năng lượng búa. Không bao giờ được “cố gắng đánh thêm một nhát” khi đã thấy tín hiệu bất thường.
📊 4. Bảng tổng hợp các lưu ý quan trọng
| Hạng mục | Lưu ý quan trọng | Hậu quả nếu bỏ qua |
|---|---|---|
| Mối nối hàn | Làm sạch bề mặt trước khi hàn; hàn toàn bộ chu vi; kiểm tra bằng siêu âm nếu cần; để nguội tự nhiên sau khi hàn | Đứt gãy mối nối, cọc bị tách rời, phải thí nghiệm lại, chậm tiến độ |
| Ứng suất kéo (TSX) | Theo dõi TSX liên tục trong khi thí nghiệm; dừng ngay nếu TSX > 0,8f_py; bắt đầu với năng lượng búa thấp | Nứt thân cọc, đứt cốt thép PC bar, mất khả năng chịu tải của cọc |
| Chuẩn bị đầu cọc | Đầu cọc phải được gia cố (nếu cần), làm phẳng, mài nhẵn bề mặt | Tập trung ứng suất cục bộ, vỡ đầu cọc, ảnh hưởng đến chất lượng dữ liệu đo |
| Kiểm tra chất lượng cọc trước PDA | Cọc cũ, cọc có dấu hiệu nứt phải được gia cố bổ sung (bọc thêm thép hoặc đổ bê tông cường độ cao) | Gãy cọc ngay trong quá trình thí nghiệm, nguy hiểm cho thiết bị và con người |
💎 5. ACAO – Đối tác tin cậy cho thí nghiệm PDA cọc ly tâm tại Bắc Ninh
Với hơn 17 năm kinh nghiệm, ACAO đã thực hiện thành công hàng trăm thí nghiệm PDA cho cọc ly tâm tại các KCN trọng điểm Bắc Ninh như VSIP Bắc Ninh, KCN Yên Phong, KCN Quế Võ. Đội ngũ kỹ sư của chúng tôi không chỉ nắm vững lý thuyết mà còn có vô vàn kinh nghiệm thực chiến trong việc xử lý các tình huống “căng thẳng” nhất trên công trường.
Chúng tôi sử dụng thiết bị PDA hiện đại (PDA-8G, PAX của hãng PDI – Mỹ) và tuân thủ nghiêm ngặt TCVN 11321:2016 cũng như các tiêu chuẩn quốc tế ASTM D4945. Mỗi ca thí nghiệm PDA đều được thực hiện bởi các kỹ sư giàu kinh nghiệm, kết hợp với phân tích nâng cao bằng phần mềm CAPWAP để xác định chính xác sức chịu tải, mức độ ảnh hưởng của mối nối, và dự báo ứng suất kéo trong cọc. Đối với các dự án FDI yêu cầu cao, chúng tôi còn cung cấp báo cáo song ngữ Anh – Việt và tư vấn hiệu chỉnh hệ số an toàn (FS) theo đúng yêu cầu của chủ đầu tư.
