Thí nghiệm nén lún và nén cố kết cho mẫu đất sét pha tại Hưng Yên

Tại sao đất sét pha Hưng Yên là “bài toán khó” của mọi kỹ sư?

Khi nhắc đến địa chất Hưng Yên, các nhà thầu và chủ đầu tư đều đặc biệt lưu tâm đến các lớp sét pha trạng thái dẻo chảy đến dẻo mềm. Đây là loại đất dính phân bố rộng khắp địa bàn tỉnh, đặc biệt phổ biến ở các huyện phía Tây như Văn Giang, Khoái Châu và khu vực ven sông Hồng.

Điểm đặc biệt nguy hiểm của loại đất này nằm ở độ nhạy cao và khả năng nén lún lớn dưới tác dụng của tải trọng. Một khi công trình được xây dựng trên nền đất sét pha yếu mà không được đánh giá chính xác khả năng nén lún và tốc độ cố kết, hậu quả là lún lệch, nứt tường, thậm chí phá hủy kết cấu là điều khó tránh khỏi.

Chìa khóa để giải mã bài toán lún cố kết nằm ở thí nghiệm nén lún (oedometer) trong phòng thí nghiệm. Từ những mẫu đất nguyên dạng được lấy từ hiện trường, quy trình thí nghiệm chuẩn xác tại phòng thí nghiệm LAS‑XD 990 của ACAO sẽ cung cấp các thông số đầu vào quan trọng nhất: chỉ số nén (C꜀), hệ số cố kết (cᵥ), áp lực tiền cố kết (p꜀) và hệ số nén thể tích (mᵥ) – những dữ liệu không thể thiếu để tính toán độ lún theo thời gian, từ đó đưa ra giải pháp nền móng tối ưu.

Bài viết này sẽ giải thích chi tiết quy trình thí nghiệm nén lún và nén cố kết cho mẫu đất sét pha tại Hưng Yên, đồng thời hướng dẫn cách sử dụng kết quả để dự báo lún cho công trình một cách chính xác và hiệu quả nhất.

1. Đất sét pha Hưng Yên – Đặc điểm và thách thức trong tính toán lún

1.1. Nguồn gốc hình thành và phân bố

Các lớp sét pha tại Hưng Yên thuộc hệ tầng trầm tích Holocen, được hình thành trong môi trường đầm lầy ven biển và vùng cửa sông cách đây khoảng 5.000–10.000 năm. Quá trình bồi tụ phù sa của sông Hồng cùng với sự dao động mực nước biển đã tạo nên các lớp đất dính có độ rỗng lớn, hàm lượng nước cao và khả năng thoát nước kém.

1.2. Đặc trưng cơ bản của sét pha Hưng Yên

Qua nhiều dự án khảo sát thực tế tại các huyện Văn Giang, Khoái Châu, Yên Mỹ và Văn Lâm, các mẫu đất sét pha Hưng Yên thường có các chỉ tiêu cơ lý trong khoảng:

1.3. Tính chất nén lún đặc trưng

Điều làm nên sự khác biệt của đất sét pha Hưng Yên chính là khả năng nén lún lớn và tốc độ cố kết chậm:

• Chỉ số nén C꜀ thường dao động trong khoảng 0,25 – 0,50 đối với đất sét pha dẻo mềm đến dẻo cứng; với các lớp sét pha dẻo chảy có thể lên đến 0,55 – 0,70.

• Hệ số cố kết cᵥ thường rất nhỏ, chỉ từ 0,5 – 2,0 m²/năm, đồng nghĩa với việc nước trong lỗ rỗng thoát ra rất chậm, quá trình lún cố kết có thể kéo dài hàng chục năm nếu không có biện pháp xử lý nền.

• Áp lực tiền cố kết p꜀ thường thấp hơn áp lực phủ hiện tại do lớp phủ bên trên mỏng, khiến đất ở trạng thái dưới cố kết (underconsolidated) – nghĩa là đất vẫn đang tiếp tục lún dưới tác dụng của chính trọng lượng bản thân.

Những đặc tính này khiến thí nghiệm nén lún – nén cố kết trở thành yêu cầu bắt buộc đối với bất kỳ dự án xây dựng nào trên nền đất sét pha Hưng Yên, từ nhà xưởng, kho bãi đến các công trình cao tầng và hạ tầng giao thông.

2. Thí nghiệm nén lún (Oedometer) – Nguyên lý và quy trình chuẩn

2.1. Nguyên lý cơ bản

Thí nghiệm nén lún (còn gọi là thí nghiệm nén cố kết hay oedometer test) được thực hiện trên mẫu đất nguyên dạng, đặt trong hộp nén hình khuyên (consolidation ring). Mẫu đất được nén theo phương đứng trong điều kiện không nở hông (mẫu đất chỉ biến dạng theo phương thẳng đứng, không thể nở ngang) – mô phỏng chính xác điều kiện làm việc của nền đất dưới tác dụng của tải trọng công trình.

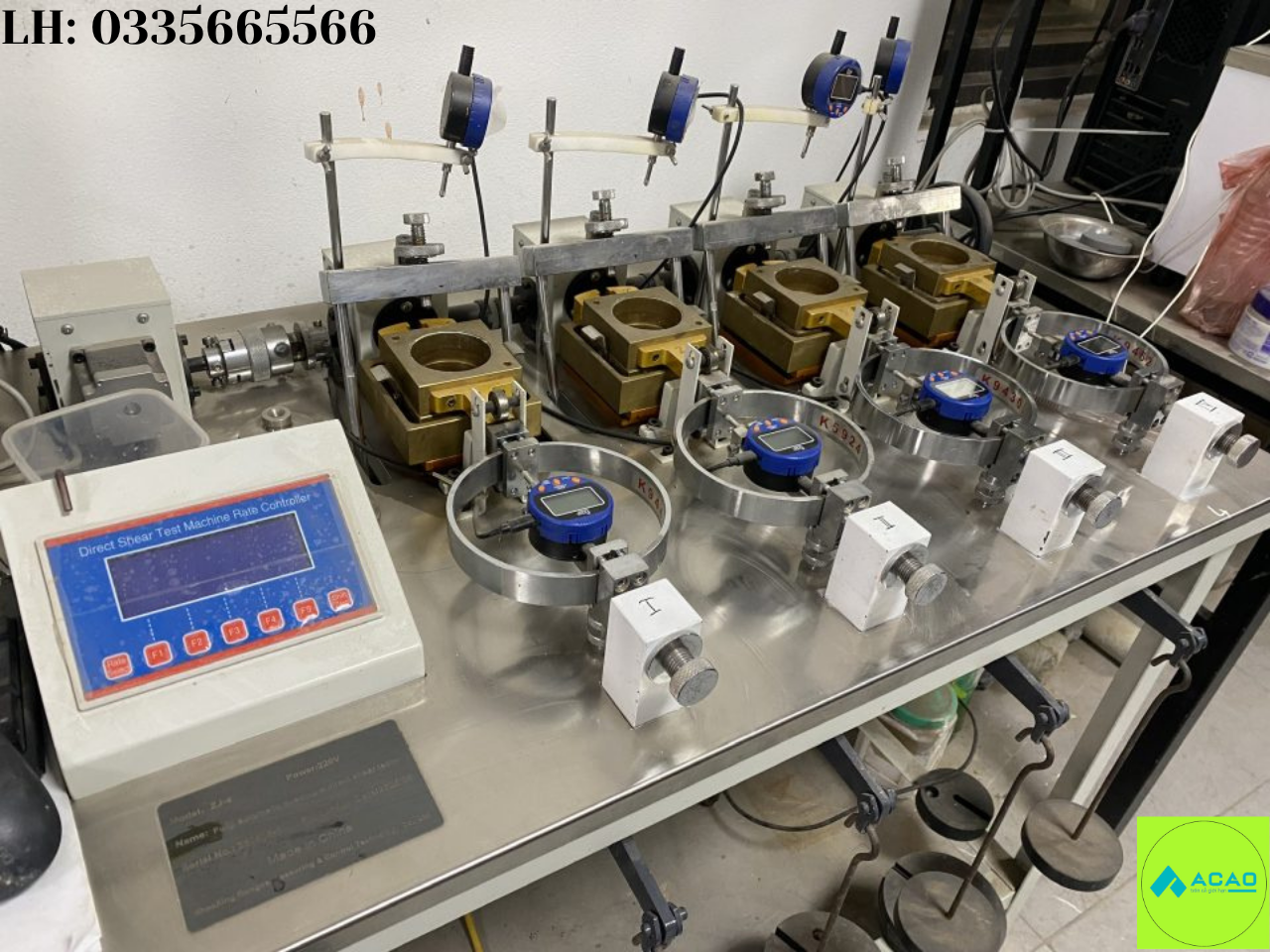

2.2. Quy trình thực hiện tại Phòng LAS‑XD 990

Tại phòng thí nghiệm địa kỹ thuật LAS‑XD 990 của ACAO, quy trình thí nghiệm nén lún được thực hiện theo đúng TCVN 4200:2012 (Đất xây dựng – Phương pháp thí nghiệm nén lún trong phòng) và tham chiếu tiêu chuẩn quốc tế ASTM D2435:

Bước 1 – Gia công và chuẩn bị mẫu

Mẫu đất nguyên dạng sau khi được vận chuyển từ hiện trường về phòng thí nghiệm sẽ được:

• Kiểm tra tình trạng mẫu, ghi nhận chiều sâu lấy mẫu và các thông tin kèm theo.

• Dùng dao vòng (consolidation ring) cắt mẫu từ ống mẫu nguyên dạng, đảm bảo mẫu vừa khít với dao vòng, không bị xáo trộn cấu trúc.

• Đo chính xác đường kính và chiều cao của mẫu (thường D = 50–75mm, H = 20–25mm).

Bước 2 – Lắp đặt mẫu vào máy nén

• Đặt dao vòng chứa mẫu vào hộp nén, đặt các tấm đá thấm ở phía trên và dưới mẫu (cho phép nước thoát ra hai phía).

• Lắp piston truyền tải và đồng hồ đo biến dạng (dial gauge) với độ chính xác 0,001mm hoặc 0,002mm.

Bước 3 – Gia tải theo từng cấp

Mẫu đất được gia tải theo các cấp áp lực tăng dần, mỗi cấp duy trì trong 24 giờ hoặc cho đến khi tốc độ lún ổn định (nhỏ hơn 0,005mm/giờ). Cấp tải điển hình cho đất sét pha:

Tại mỗi cấp tải, ghi lại số đọc đồng hồ biến dạng theo các mốc thời gian: 0,25; 0,5; 1; 2; 4; 8; 15; 30 phút; 1; 2; 4; 8; 24 giờ.

Bước 4 – Dỡ tải (giai đoạn nở)

Sau khi kết thúc cấp tải cuối cùng, thực hiện dỡ tải dần (thường từ cấp cao nhất xuống cấp thấp nhất) để xác định chỉ số nở (Cₛ) và đánh giá tính đàn hồi của đất.

Bước 5 – Xử lý và phân tích số liệu

Số liệu biến dạng theo thời gian và theo cấp tải được xử lý bằng phần mềm chuyên dụng, vẽ các đường cong quan hệ: biến dạng – log(thời gian) và hệ số rỗng – log(áp lực).

3. Các thông số quan trọng từ thí nghiệm nén lún – nén cố kết

3.1. Chỉ số nén (Compression Index – C꜀) – “Thước đo” mức độ lún

Chỉ số nén C꜀ là thông số quan trọng nhất để tính toán độ lún cố kết sơ cấp của nền đất dính. C꜀ được xác định từ độ dốc của đoạn đường cong nén chính (virgin compression line) trên đồ thị quan hệ hệ số rỗng (e) và log(áp lực p):

C꜀ = (e₁ – e₂) / log(p₂/p₁)

Trong đó:

• e₁, e₂ là hệ số rỗng tương ứng với các cấp áp lực p₁ và p₂ (trong vùng nén chính)

Ý nghĩa thực tế:

• C꜀ càng lớn, độ lún càng lớn. Với đất sét pha Hưng Yên, C꜀ thường từ 0,25–0,50, riêng các lớp sét pha dẻo chảy có C꜀ = 0,55–0,70 – tiềm năng lún rất lớn.

Tại Hưng Yên, qua nhiều dự án, ACAO ghi nhận:

• Sét pha dẻo mềm (độ sâu 5–12m): C꜀ ≈ 0,28–0,38

• Sét pha dẻo cứng (độ sâu 12–22m): C꜀ ≈ 0,20–0,28

• Sét pha dẻo chảy (độ sâu 3–8m, vùng trũng): C꜀ ≈ 0,45–0,60

3.2. Hệ số cố kết (Coefficient of Consolidation – cᵥ) – “Nhịp tim” của quá trình lún

Hệ số cố kết cᵥ đặc trưng cho tốc độ thoát nước và lún theo thời gian của nền đất. cᵥ càng nhỏ, thời gian lún càng kéo dài.

cᵥ được xác định từ đường cong biến dạng – log(thời gian) của mỗi cấp tải, sử dụng một trong hai phương pháp kinh điển:

• Phương pháp Casagrande (log‑time method): Xác định t₅₀ (thời gian đạt 50% độ lún) và tính cᵥ = T₅₀ × H²_drain / t₅₀.

• Phương pháp Taylor (square‑root‑time method): Xác định t₉₀ và tính cᵥ = T₉₀ × H²_drain / t₉₀.

Thực tế tại Hưng Yên, cᵥ của sét pha thường dao động:

• Đất sét pha dẻo chảy: cᵥ ≈ 0,5 – 1,0 m²/năm

• Đất sét pha dẻo mềm: cᵥ ≈ 1,0 – 1,8 m²/năm

• Đất sét pha dẻo cứng: cᵥ ≈ 1,8 – 3,0 m²/năm

Với cᵥ chỉ khoảng 1,0 m²/năm, một lớp sét pha dày 10m có thời gian đạt 90% độ lún lên tới 25–30 năm nếu không có biện pháp xử lý – một con số không thể chấp nhận đối với bất kỳ dự án nào.

3.3. Áp lực tiền cố kết (Preconsolidation Pressure – p꜀) và tỷ số quá cố kết (OCR)

Áp lực tiền cố kết p꜀ là áp lực nén lớn nhất mà mẫu đất đã chịu đựng trong quá trình hình thành. Tỷ số quá cố kết OCR = p꜀ / p₀ (với p₀ là áp lực phủ hiện tại).

• Nếu OCR = 1: Đất cố kết thường (normally consolidated) – lún xảy ra ngay khi có tải trọng.

• Nếu OCR < 1: Đất dưới cố kết (underconsolidated) – đất vẫn đang lún dưới trọng lượng bản thân.

• Nếu OCR > 1: Đất quá cố kết (overconsolidated) – có khả năng chịu tải tốt hơn trước khi bước vào vùng nén chính.

Đối với sét pha Hưng Yên, do lớp phủ mỏng và quá trình bồi tụ nhanh, đất thường ở trạng thái dưới cố kết hoặc cố kết thường (OCR ≤ 1), dẫn đến nguy cơ lún lớn ngay khi có tải trọng nhỏ.

3.4. Hệ số nén thể tích (Coefficient of Volume Compressibility – mᵥ)

mᵥ là thông số thể hiện độ lún tương đối của đất dưới một đơn vị áp lực tác dụng:

mᵥ = (Δe / (1 + e₀)) / Δp = aᵥ / (1 + e₀)

Trong đó aᵥ là hệ số nén lún.

mᵥ được sử dụng trực tiếp để tính độ lún theo công thức S = mᵥ × H × Δp, và cũng liên quan đến cᵥ qua hệ số thấm k: k = cᵥ × mᵥ × γ_w.

3.5. Tổng hợp các thông số từ thí nghiệm oedometer

4. Ứng dụng kết quả thí nghiệm để tính độ lún theo thời gian

4.1. Công thức tính lún cố kết sơ cấp (Terzaghi)

Đối với nền đất dính chịu tải trọng công trình, độ lún cố kết sơ cấp được tính theo công thức:

S = H × C꜀ / (1 + e₀) × log[(p₀ + Δp) / p₀]

Hoặc dùng mᵥ: S = mᵥ × H × Δp

Trong đó:

• S – Độ lún cố kết sơ cấp (m)

• H – Chiều dày lớp đất yếu gây lún (m)

• e₀ – Hệ số rỗng ban đầu

• p₀ – Áp lực phủ hữu hiệu ban đầu tại trung điểm lớp đất (kPa)

• Δp – Gia số ứng suất do tải trọng công trình gây ra (kPa)

4.2. Tính thời gian cố kết

Thời gian để đạt một độ cố kết nhất định được xác định từ hệ số cố kết cᵥ:

t = Tᵥ × H²_drain / cᵥ

Trong đó:

• t – Thời gian cố kết (năm)

• Tᵥ – Hệ số thời gian (phụ thuộc vào độ cố kết U; với U = 90%, Tᵥ ≈ 0,848)

• H_drain – Chiều dài đường thoát nước (m); nếu thoát nước hai chiều, H_drain = H/2

Ví dụ thực tế tại Hưng Yên:

Một lớp sét pha dày 8m (H_drain = 4m) có cᵥ = 1,2 m²/năm, thời gian đạt U=90% là:

t = 0,848 × 4² / 1,2 ≈ 11,3 năm

Đây là lý do tại sao bấc thấm PVD hầu như là bắt buộc đối với các dự án lớn trên nền sét pha Hưng Yên – bấc thấm rút ngắn đường thoát nước từ vài mét xuống còn 0,5–1,0m, giảm thời gian cố kết từ hàng chục năm xuống còn 6–12 tháng.

4.3. Đánh giá lún thứ cấp (từ biến)

Ngoài lún cố kết sơ cấp, đất sét pha Hưng Yên còn có lún thứ cấp (secondary consolidation) do sự sắp xếp lại cấu trúc hạt dưới tác dụng của tải trọng dài hạn. Lún thứ cấp được tính bằng:

Sₛ = Cₐ × H × log(t₂/t₁)

Với Cₐ là chỉ số nén thứ cấp, thường ≈ 0,005–0,02 đối với sét pha hữu cơ Hưng Yên.

4.4. Bài toán thực tế: Nhà xưởng trên nền sét pha dày 10m tại Văn Giang

Giả định:

• Nhà xưởng tải trọng q = 40 kPa

• Chiều dày lớp sét pha: H = 10m

• e₀ = 1,15; C꜀ = 0,38; cᵥ = 1,0 m²/năm

• p₀ tại trung điểm lớp = 50 kPa

Tính toán:

• Độ lún cố kết sơ cấp: S = 10 × 0,38 / (1 + 1,15) × log[(50 + 40)/50] = 1,77 × log(1,8) = 0,44m

• Thời gian đạt U=90%: t = 0,848 × (5²) / 1,0 = 21,2 năm

Kết luận: Nếu không xử lý nền, nhà xưởng sẽ lún khoảng 44cm trong vòng 21 năm – không thể chấp nhận. Giải pháp bấc thấm PVD với khoảng cách 1,0m sẽ rút thời gian cố kết xuống dưới 12 tháng.

5. Thực tế triển khai tại ACAO – Phòng thí nghiệm LAS‑XD 990

5.1. Năng lực vượt trội của LAS‑XD 990

Phòng thí nghiệm LAS‑XD 990 của ACAO được Bộ Xây dựng cấp phép từ năm 2010, là một trong những phòng thí nghiệm địa kỹ thuật uy tín hàng đầu tại khu vực phía Bắc. Với trang thiết bị hiện đại và đội ngũ kỹ sư giàu kinh nghiệm, LAS‑XD 990 đáp ứng đầy đủ các tiêu chuẩn trong và ngoài nước (TCVN, ASTM, BS).

5.2. Quy trình kiểm soát chất lượng nghiêm ngặt

Tại ACAO, mỗi mẫu đất sét pha từ Hưng Yên đều được xử lý theo quy trình 5 bước chuẩn hóa:

1. Tiếp nhận và kiểm tra mẫu – Ghi nhận đầy đủ thông tin hiện trường, kiểm tra tình trạng mẫu.

2. Gia công mẫu – Cắt mẫu bằng dao vòng đúng kích thước, đảm bảo độ nguyên dạng tối đa.

3. Thí nghiệm nén lún – Gia tải theo đúng cấp, ghi nhận biến dạng theo thời gian với độ chính xác 0,001mm.

4. Xử lý số liệu chuyên sâu – Sử dụng phần mềm chuyên dụng để vẽ đường cong, tính toán các thông số C꜀, cᵥ, p꜀, mᵥ.

5. Đối chiếu và kiểm tra chéo – So sánh với cơ sở dữ liệu các dự án tương tự tại Hưng Yên để đảm bảo tính hợp lý.

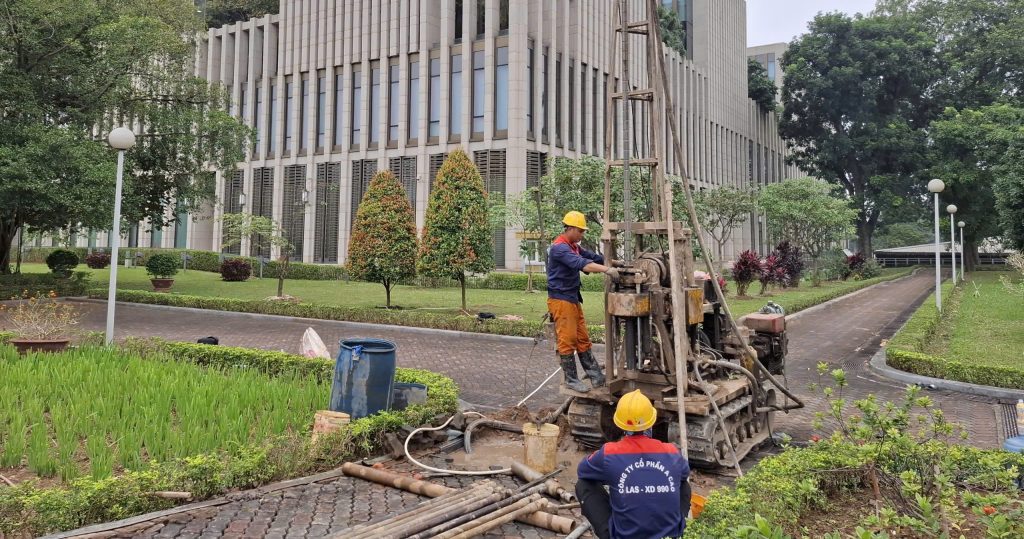

5.3. Lợi thế của việc kết hợp khoan khảo sát và thí nghiệm trong phòng

Với năng lực toàn diện từ khảo sát hiện trường đến thí nghiệm trong phòng, ACAO mang lại lợi ích vượt trội cho chủ đầu tư:

• Rút ngắn thời gian trả kết quả – Không phải chờ đợi giữa các đơn vị trung gian.

• Đảm bảo tính nhất quán của số liệu – Mẫu được xử lý bởi cùng đội ngũ kỹ thuật am hiểu điều kiện địa chất Hưng Yên.

• Tư vấn giải pháp tổng thể – Từ số liệu thí nghiệm đến khuyến nghị phương án xử lý nền tối ưu.

6. Kết luận và khuyến nghị

6.1. Thí nghiệm nén lún – nén cố kết là bước không thể bỏ qua

Đối với bất kỳ công trình nào trên nền đất sét pha Hưng Yên, việc thực hiện đầy đủ thí nghiệm nén lún và nén cố kết là yêu cầu bắt buộc, không thể thay thế bằng bất kỳ phương pháp tương quan nào. Các thông số C꜀, cᵥ, p꜀, mᵥ từ thí nghiệm trong phòng chính là cơ sở khoa học duy nhất để tính toán độ lún theo thời gian một cách chính xác.

6.2. Khuyến nghị cho chủ đầu tư và nhà thầu

1. Yêu cầu thí nghiệm oedometer trên mẫu nguyên dạng đối với tất cả các lớp đất sét pha, sét yếu có khả năng gây lún.

2. Lấy mẫu đúng quy trình – Sử dụng ống mẫu thành mỏng (thin‑wall tube), bảo quản và vận chuyển cẩn thận để giữ nguyên trạng thái tự nhiên của mẫu.

3. Lựa chọn đơn vị thí nghiệm có năng lực như phòng LAS‑XD 990 của ACAO – được Bộ Xây dựng công nhận, có trang thiết bị hiện đại và đội ngũ kỹ sư giàu kinh nghiệm xử lý mẫu đất Hưng Yên.

4. Kết hợp thí nghiệm trong phòng với quan trắc hiện trường để hiệu chỉnh các thông số, đảm bảo dự báo lún sát với thực tế.

6.3. Cam kết của ACAO

Với hơn 13 năm kinh nghiệm trong lĩnh vực khảo sát địa chất và thí nghiệm địa kỹ thuật, ACAO cam kết mang đến cho quý khách hàng những kết quả thí nghiệm nén lún – nén cố kết chính xác, kịp thời và đáng tin cậy nhất. Mỗi mẫu đất sét pha từ Hưng Yên được xử lý tại phòng LAS‑XD 990 đều được kiểm soát chặt chẽ theo quy trình chuẩn hóa, đảm bảo các thông số đầu ra phản ánh trung thực tính chất cơ lý của nền đất thực tế.

Hãy để ACAO đồng hành cùng bạn trong việc giải mã bài toán lún cố kết, xây dựng những công trình bền vững trên nền đất sét pha Hưng Yên!
