Tại các KCN trọng điểm của tỉnh Hà Nam như Đồng Văn I, II, III, IV, V, KCN Hòa Mạc, KCN Châu Sơn… hàng nghìn cọc bê tông đang được hạ xuống nền đất yếu đặc trưng của vùng đồng bằng sông Hồng. Câu hỏi luôn thường trực trong tâm trí mỗi chủ đầu tư, kỹ sư thiết kế là: Liệu những cây cọc ấy có thực sự khỏe mạnh, có đủ sức chịu tải theo thiết kế, và có tiềm ẩn khuyết tật nguy hiểm nào bên trong hay không?
Câu trả lời nằm ở phương pháp thí nghiệm hiện đại, được công nhận rộng rãi trên toàn thế giới và đang ngày càng phổ biến tại Việt Nam: Thí nghiệm PDA (Pile Dynamic Analyzer). Với các dự án nhà xưởng tại Hà Nam, nơi áp lực về tiến độ bàn giao mặt bằng và hiệu quả đầu tư luôn được đặt lên hàng đầu, thí nghiệm PDA nổi lên như một giải pháp tối ưu để kiểm soát chất lượng cọc một cách nhanh chóng, chính xác và đặc biệt phù hợp với yêu cầu của Ban Quản lý KCN Hà Nam về hồ sơ, thủ tục nghiệm thu.
🏭 1. Tại sao PDA là giải pháp “xương sống” cho kiểm tra cọc tại các nhà xưởng Hà Nam?
Thí nghiệm PDA (Pile Driving Analyzer) là phương pháp thử động biến dạng lớn, hoạt động dựa trên nguyên lý đo sóng ứng suất truyền trong cọc khi chịu tác động của búa đóng hoặc búa rơi tự do. Đối với các dự án nhà máy và công trình công nghiệp, PDA mang lại những lợi ích mang tính quyết định:
-
Tiết kiệm chi phí đáng kể: Chi phí thực hiện PDA chỉ bằng khoảng 20-30% so với thí nghiệm nén tĩnh truyền thống. Với dự án nhà máy có hàng nghìn cọc, số tiền tiết kiệm có thể lên đến hàng tỷ đồng.
-
Rút ngắn tiến độ thi công tối đa: Thời gian thí nghiệm chỉ từ 2-4 giờ/cọc, không cần dàn chất tải cồng kềnh hay hệ neo giữ. Một tổ PDA có thể kiểm tra 4-8 cọc/ngày. So với phương pháp thử tĩnh truyền thống, PDA có thể tiết kiệm đến 40% chi phí và 60% thời gian, giúp bạn đẩy nhanh tiến độ bàn giao mặt bằng.
-
Kiểm tra được số lượng lớn cọc: Phương pháp này đặc biệt tối ưu cho kiểm tra đại trà trong các khu công nghiệp, nơi số lượng cọc lên đến hàng trăm, thậm chí hàng nghìn cây.
-
Cung cấp kết quả chính xác và toàn diện: PDA giúp xác định sức chịu tải thực tế, phân bố ma sát thân cọc, sức kháng mũi và tính toàn vẹn của cọc. Kết quả này là cơ sở vững chắc để tối ưu hóa thiết kế móng, giảm thiểu rủi ro sụp đổ công trình tới 85% và tiết kiệm đến 30% chi phí xử lý sự cố nền móng.
💡 Theo TCVN 11321:2016, kết quả thí nghiệm PDA có giá trị pháp lý tương đương thí nghiệm nén tĩnh để nghiệm thu công trình, là “tấm vé thông hành” để hồ sơ của bạn được Ban Quản lý KCN thông qua.
⚖️ 2. Căn cứ pháp lý: “Song hành” TCVN và ASTM – Đáp ứng yêu cầu khắt khe của Ban quản lý KCN Hà Nam
Mọi hồ sơ thí nghiệm PDA muốn được nghiệm thu tại Ban Quản lý KCN Hà Nam đều phải tuân thủ các căn cứ pháp lý và tiêu chuẩn kỹ thuật hiện hành. ACAO thực hiện PDA theo cả hai hệ tiêu chuẩn, đảm bảo hồ sơ của bạn có giá trị pháp lý cao nhất:
| Hệ thống tiêu chuẩn | Tiêu chuẩn áp dụng | Nội dung chính |
|---|---|---|
| 🇻🇮 Tiêu chuẩn Việt Nam | TCVN 11321:2016 – Cọc – Phương pháp thử động biến dạng lớn | Quy định phương pháp thử động biến dạng lớn để đánh giá sức chịu tải của cọc đơn, không phụ thuộc kích thước và phương pháp thi công. Đây là tiêu chuẩn bắt buộc để được cơ quan quản lý Nhà nước công nhận. |
| 🇺🇸 Tiêu chuẩn quốc tế | ASTM D4945 – Standard Test Method for High‑Strain Dynamic Testing of Deep Foundations | Tiêu chuẩn toàn cầu của Hoa Kỳ, quy định quy trình thực hiện, thiết bị, và cách đánh giá kết quả. Được các chủ đầu tư nước ngoài yêu cầu áp dụng song song. |
| Tiêu chuẩn kỹ thuật liên quan | TCVN 9394:2012 – Đóng và ép cọc – Thi công và nghiệm thu | Trong quá trình thí nghiệm, cần tuân thủ các giới hạn ứng suất: ứng suất nén không vượt quá 80% cường độ bê tông, ứng suất kéo không vượt quá 50% cường độ kéo, nhằm bảo vệ cọc khỏi hư hỏng. |
| TCVN 9395:2012 – Cọc khoan nhồi – Thi công và nghiệm thu | Quy định số lượng cọc thí nghiệm cần thiết tùy theo mức độ quan trọng của công trình và mức độ phức tạp của điều kiện địa chất. |
⚙️ 3. Quy trình thí nghiệm PDA nhanh gọn: Từ hiện trường đến hồ sơ hoàn chỉnh
Dưới đây là quy trình thực hiện thí nghiệm PDA của ACAO, được tối ưu hóa để đảm bảo nhanh gọn, hiệu quả và hồ sơ đầy đủ, chuẩn chỉ để nghiệm thu:
Bước 1 – Chuẩn bị hiện trường và lắp đặt thiết bị (1-2 giờ)

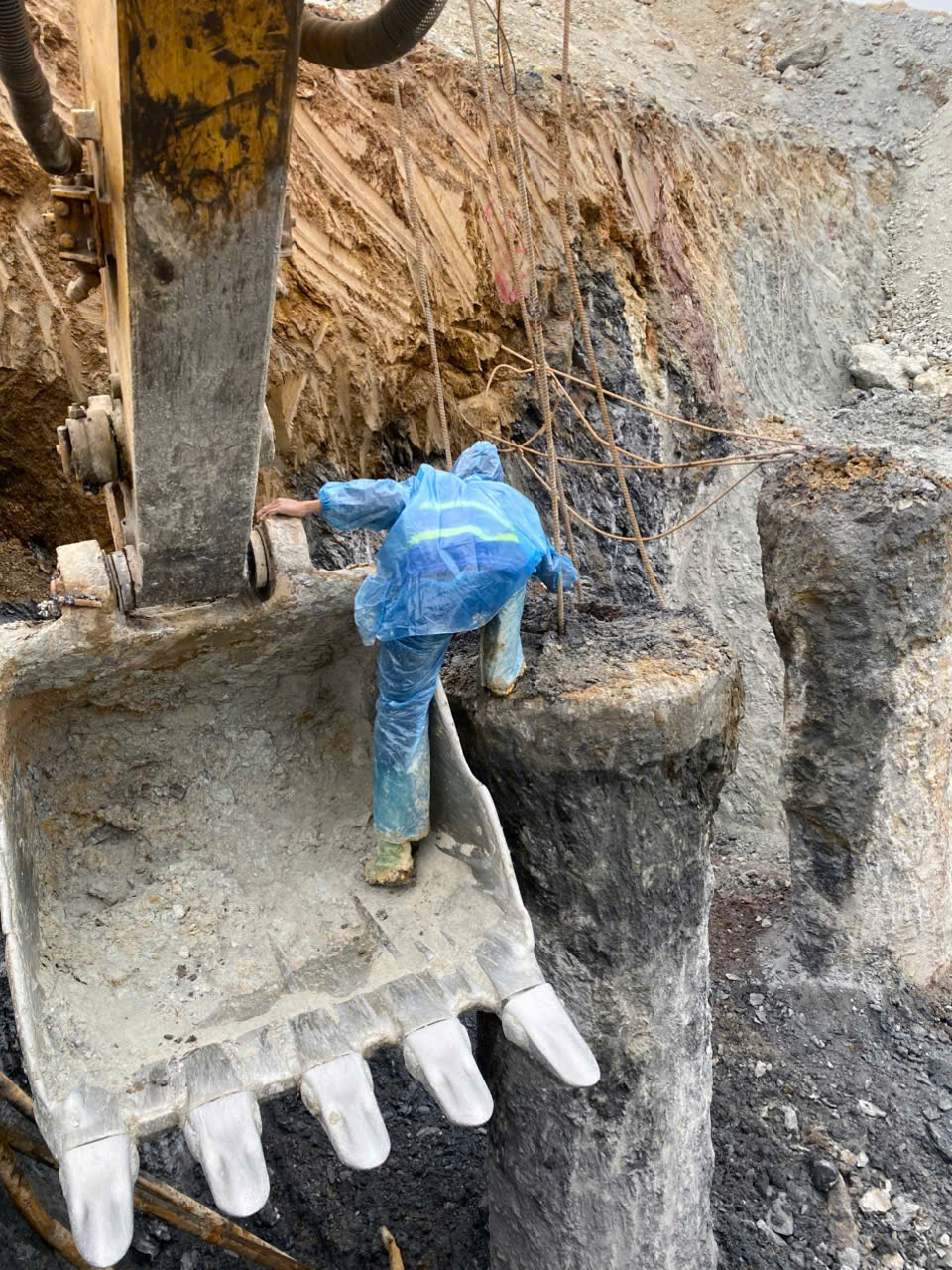

Làm sạch đầu cọc, gắn cặp cảm biến gia tốc và biến dạng lên thân cọc. Kiểm tra tín hiệu, đảm bảo các cảm biến hoạt động ổn định và kết nối chính xác với máy PDA. Các cảm biến phải được hiệu chuẩn định kỳ 6 tháng/lần theo ASTM D4945-08. Đối với cọc khoan nhồi hoặc cọc ly tâm, cần gia cố đầu cọc nếu cần thiết.
Bước 2 – Gây tải và thu thập dữ liệu (0.5-1 giờ)
Khởi động thiết bị PDA, cài đặt thông số cọc (chiều dài, tiết diện, vật liệu). Sử dụng búa nặng (thường 4-7 tấn) tác động lên đầu cọc, thực hiện 4-10 nhát búa với độ cao rơi tăng dần. Thiết bị PDA ghi nhận dữ liệu về lực, vận tốc và ứng suất.
-
Giám sát liên tục các chỉ số quan trọng:
-
Ứng suất nén (CSX) ≤ 0,8 x cường độ bê tông.
-
Ứng suất kéo (TSX) ≤ 3,5 MPa hoặc ≤ 0,5 x cường độ kéo.
-
Năng lượng truyền vào cọc (EMX) phải đủ lớn để huy động sức kháng của đất nền.
-
Nếu phát hiện ứng suất vượt quá giới hạn cho phép, phải dừng ngay và điều chỉnh năng lượng búa.
Bước 3 – Phân tích dữ liệu sơ bộ (Phương pháp CASE) – Ngay tại hiện trường
Thiết bị PDA thực hiện phân tích sơ bộ ngay tại hiện trường theo phương pháp CASE, cho kết quả nhanh về sức chịu tải động. Điều này giúp kỹ sư có đánh giá ban đầu và quyết định xem có cần điều chỉnh gì trong quá trình thi công tiếp theo hay không.
Bước 4 – Phân tích chuyên sâu bằng phần mềm CAPWAP
Đây là bước then chốt để có kết quả chính xác nhất. Phần mềm CAPWAP mô phỏng chi tiết tương tác cọc – đất nền, xác định chính xác sức chịu tải tĩnh, phân bố ma sát thân cọc và sức kháng mũi. Kết quả này đặc biệt quan trọng đối với các công trình có yêu cầu kỹ thuật cao.
Bước 5 – Lập báo cáo kết quả và hoàn thiện hồ sơ (1 – 2ngày)
Báo cáo kết quả thí nghiệm PDA bao gồm:
-
Thông tin dự án, chủ đầu tư, vị trí cọc thí nghiệm
-
Kết quả phân tích CASE và CAPWAP, kèm biểu đồ lực – vận tốc
-
Đánh giá sức chịu tải, phân bố ma sát thân và sức kháng mũi
-
Phân tích tính toàn vẹn của cọc (phát hiện nứt, rỗng, mối nối hỏng)
-
Kết luận và khuyến nghị về chất lượng cọc
-
Đối với các dự án FDI, ACAO cung cấp báo cáo song ngữ (Anh – Việt) để đáp ứng yêu cầu thẩm định của chủ đầu tư nước ngoài.
📋 4. Hồ sơ thí nghiệm PDA “chuẩn” để nghiệm thu tại Ban Quản lý KCN Hà Nam
Để hồ sơ thí nghiệm PDA được Ban Quản lý KCN Hà Nam chấp nhận một cách nhanh chóng, bộ hồ sơ cần đầy đủ các thành phần sau:
| STT | Thành phần hồ sơ | Yêu cầu cụ thể |
|---|---|---|
| 1 | Đề cương thí nghiệm PDA | Phải được phê duyệt bởi tư vấn thiết kế/giám sát trước khi tiến hành thí nghiệm. |
| 2 | Báo cáo kết quả thí nghiệm PDA | Bao gồm kết quả phân tích CASE và CAPWAP, biểu đồ lực – vận tốc, đánh giá sức chịu tải, tính toàn vẹn cọc, và khuyến nghị. |
| 3 | Biên bản nghiệm thu cọc thí nghiệm | Xác nhận quá trình thi công và thí nghiệm cọc đã tuân thủ đúng thiết kế và tiêu chuẩn. |
| 4 | Chứng chỉ hiệu chuẩn thiết bị PDA | Các cảm biến (strain gauge, accelerometer) phải được hiệu chuẩn định kỳ bởi tổ chức được công nhận. |
| 5 | Bản vẽ hoàn công vị trí cọc thí nghiệm | Thể hiện chính xác vị trí các cọc đã thí nghiệm trong tổng thể mặt bằng dự án. |
| 6 | Phân tích CAPWAP | Đối với các dự án có yêu cầu cao hoặc khi kết quả CASE có sai số lớn, cần phân tích CAPWAP để xác định chính xác sức chịu tải và phân bố ma sát thân – kháng mũi. |
| 7 | Báo cáo song ngữ (Anh – Việt) (đối với dự án FDI) | Giúp đội ngũ kỹ thuật nước ngoài dễ dàng thẩm định, rút ngắn thời gian phê duyệt. |
✅ Lưu ý quan trọng: Số lượng cọc thí nghiệm phải đảm bảo tối thiểu là 1% tổng số cọc của công trình và không ít hơn 2 cọc. Nếu chỉ thí nghiệm một cọc duy nhất, phạm vi kiểm soát không đủ rộng, hồ sơ có thể bị trả lại.
🏆 5. ACAO – Đối tác tin cậy cho thí nghiệm PDA tại các KCN Hà Nam
Với hơn 17 năm kinh nghiệm và Phòng thí nghiệm LAS-XD 990 được Bộ Xây dựng công nhận, ACAO tự hào là đơn vị tiên phong trong việc cung cấp dịch vụ thí nghiệm PDA chuyên nghiệp, đáp ứng các yêu cầu khắt khe nhất của Ban Quản lý KCN Hà Nam và các chủ đầu tư nước ngoài.
-
✅ Tuân thủ “kép” TCVN và ASTM: Đảm bảo hồ sơ có giá trị pháp lý cao nhất, được cơ quan quản lý Nhà nước và các đối tác quốc tế công nhận.
-
🔬 Phân tích CAPWAP chuyên sâu: Cung cấp kết quả sức chịu tải chính xác, phân bố ma sát thân và sức kháng mũi chi tiết, tạo cơ sở vững chắc cho thiết kế và nghiệm thu.
-
📄 Báo cáo song ngữ (Anh – Việt): Rút ngắn thời gian thẩm định cho các dự án FDI, tránh các rào cản ngôn ngữ.
-
🤝 Hỗ trợ hoàn thiện hồ sơ: Tư vấn và kiểm tra toàn bộ các thành phần hồ sơ trước khi nộp, giảm thiểu tối đa rủi ro bị trả lại.
-
⚡ Cam kết tiến độ nhanh gọn: Với trang thiết bị hiện đại (PDA-8G, PAX của hãng PDI – Mỹ) và đội ngũ kỹ sư giàu kinh nghiệm, ACAO đảm bảo thời gian thực hiện thí nghiệm và bàn giao báo cáo nhanh nhất có thể.
ACAO – Chuyên gia khảo sát địa chất cho mọi công trình
Liên hệ ngay với ACAO để được tư vấn miễn phí và nhận báo giá chi tiết.
