Thí Nghiệm PDA (Pile Dynamic Analysis) – Tổng Quan Về Thí Nghiệm Biến Dạng Lớn

Các bạn đang phải đối mặt với bài toán kiểm định chất lượng cọc? Băn khoăn làm thế nào để đánh giá khả năng chịu tải mà không tốn quá nhiều thời gian và công sức?

Chúng tôi hiểu rằng thí nghiệm PDA có thể giúp các bạn tiết kiệm đến 40% thời gian và 30% chi phí so với phương pháp nén tĩnh truyền thống, đồng thời vẫn đảm bảo độ chính xác kết quả trên 90% nếu được thực hiện đúng quy trình.

Thí Nghiệm PDA Là Gì?

Thí nghiệm PDA (Pile Dynamic Analysis) hay còn gọi là Thí nghiệm biến dạng lớn là phương pháp kiểm tra động học để đánh giá khả năng chịu tải của cọc thông qua việc phân tích sóng ứng suất.

Chúng tôi thường ví von đơn giản rằng: “PDA giống như chụp X-quang cho cọc vậy – nhanh, hiệu quả và có thể phát hiện ra những vấn đề mà mắt thường không thể thấy được.”

Định Nghĩa Thí Nghiệm PDA

Về bản chất, thí nghiệm PDA là phương pháp sử dụng nguyên lý truyền sóng ứng suất để xác định sức chịu tải của cọc. Khi búa đập vào đầu cọc sẽ tạo ra sóng ứng suất truyền xuống thân cọc, qua đó phân tích được các thông số về khả năng chịu tải và tính toàn vẹn của cọc.

Không phải tự dưng mà các chuyên gia gọi PDA là “người hùng thầm lặng” trong ngành địa kỹ thuật. Đó là vì nó giúp phát hiện các khiếm khuyết tiềm ẩn trong cọc mà các phương pháp khác khó có thể phát hiện được.

Để hiểu rõ hơn về nguyên lý của thí nghiệm kiểm tra cọc, các bạn cần biết rằng khi cọc bị đập bởi một lực động, các cảm biến gắn trên cọc sẽ đo được sóng ứng suất đi xuống và phản xạ lại, từ đó phân tích được sức chịu tải và phát hiện các khiếm khuyết.

Mục Đích Của Thí Nghiệm PDA

Chúng tôi thực hiện thí nghiệm PDA nhằm các mục đích chính sau:

1. Xác định khả năng chịu tải của cọc một cách nhanh chóng và chính xác.
2. Kiểm tra chất lượng thi công cọc, phát hiện các khiếm khuyết như nứt, đứt gãy trong thân cọc.
3. Đánh giá tính toàn vẹn của cọc từ đầu đến mũi.

Trong 20 năm kinh nghiệm thực hiện thí nghiệm của mình, chúng tôi đã chứng kiến nhiều trường hợp PDA giúp “cứu” cả dự án khỏi những rủi ro tiềm ẩn. Có lần một chủ đầu tư suýt phải phá đi xây lại móng công trình vì nghi ngờ cọc không đạt chuẩn, nhưng sau khi thí nghiệm PDA, chúng tôi chứng minh được cọc hoàn toàn đáp ứng yêu cầu kỹ thuật.

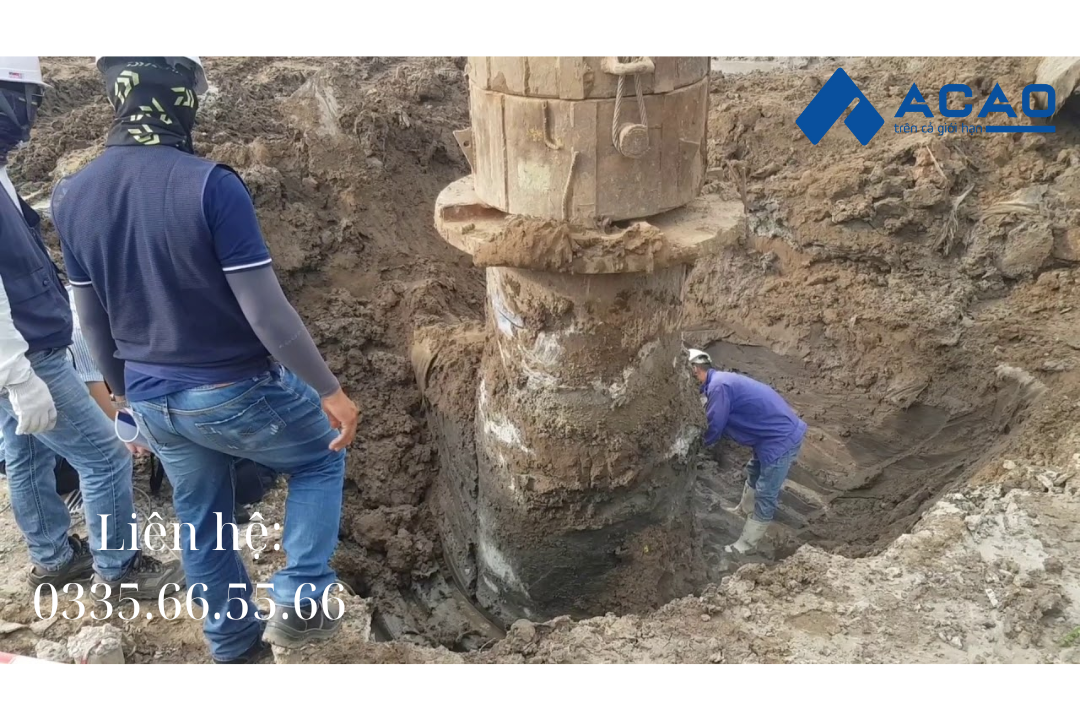

Thiết bị thí nghiệm PDA

Quy Trình Thực Hiện Thí Nghiệm PDA

Chuẩn Bị Cho Thí Nghiệm

Công tác chuẩn bị cho thí nghiệm PDA cực kỳ quan trọng, không khác gì chuẩn bị “lên sàn đấu” vậy. Chúng tôi cần đảm bảo mọi thứ đều sẵn sàng và hoạt động tốt.

Đầu tiên là lắp đặt thiết bị đo đạc – cảm biến gia tốc và cảm biến biến dạng. Đây chính là “mắt thần” của thí nghiệm, giúp quan sát những gì xảy ra bên trong cọc.

Cảm biến thường được gắn đối xứng trên thân cọc, cách đầu cọc khoảng 2-3 lần đường kính. Chúng tôi thường nói vui rằng “đặt cảm biến cũng phải có duyên” – đặt không đúng là kết quả sai ngay!

Tiếp theo là chuẩn bị búa và mũ búa phù hợp. Đây là “vũ khí” quan trọng trong thí nghiệm PDA. Trọng lượng búa thường bằng 1-2% tải trọng thiết kế của cọc, tùy thuộc vào loại cọc và điều kiện địa chất.

Khi thực hiện thí nghiệm cọc khoan nhồi, chúng tôi đặc biệt lưu ý đến việc làm sạch đầu cọc và chuẩn bị mặt bằng đủ rộng cho thiết bị thí nghiệm.

Tiến Hành Thí Nghiệm

Sau khi chuẩn bị xong, chúng tôi bắt đầu cuộc “đối thoại” với cọc thông qua thí nghiệm. Búa được nâng lên và thả xuống đầu cọc, tạo ra xung động lực.

Cảm biến sẽ đo biến dạng và gia tốc của cọc khi chịu tải trọng động. Thông thường, chúng tôi thực hiện 3-5 lần đập để có được kết quả đáng tin cậy.

“Một lần đập chưa nói lên điều gì, nhưng 5 lần đập sẽ kể cho bạn câu chuyện hoàn chỉnh về cọc,” – đây là châm ngôn của đội thí nghiệm chúng tôi.

Phân Tích Kết Quả

Dữ liệu từ cảm biến được thu thập và xử lý bằng phần mềm chuyên dụng như CAPWAP (Case Pile Wave Analysis Program). Đây là bước “giải mã” thông tin từ cọc.

Từ kết quả phân tích, chúng tôi có thể đánh giá:

• Sức chịu tải tĩnh của cọc
• Phân bố ma sát bên và sức kháng mũi
• Phát hiện các khiếm khuyết trong thân cọc
• Hiệu suất búa và năng lượng truyền vào cọc

Chúng tôi từng gặp nhiều trường hợp thú vị, như cọc có vẻ bình thường bên ngoài nhưng PDA phát hiện ra vết nứt bên trong, hoặc cọc được đóng đến độ sâu thiết kế nhưng không đạt sức chịu tải yêu cầu.

Thiết Bị Sử Dụng Trong Thí Nghiệm PDA

Búa

Búa là “trái tim” của thí nghiệm PDA. Tùy theo loại cọc và mục đích thí nghiệm, chúng tôi sử dụng các loại búa khác nhau:

• Búa rơi tự do: Đơn giản, kinh tế nhưng khó kiểm soát năng lượng
• Búa diesel: Mạnh mẽ, phù hợp với cọc lớn
• Búa thủy lực: Kiểm soát được năng lượng, độ chính xác cao

Khi thực hiện thí nghiệm cọc bê tông, chúng tôi thường lựa chọn búa có trọng lượng phù hợp để vừa tạo ra đủ năng lượng vừa không gây hư hỏng cho cọc.

Cảm Biến

“Tai mắt” của thí nghiệm PDA chính là hệ thống cảm biến. Chúng tôi sử dụng:

• Cảm biến gia tốc: Đo gia tốc của cọc khi bị tác động bởi búa
• Cảm biến biến dạng: Đo biến dạng của cọc dưới tác động của lực động

Các cảm biến này được gắn đối xứng trên thân cọc để đảm bảo đo chính xác sóng ứng suất truyền qua cọc.

Hệ Thống Thu Thập Dữ Liệu

Dữ liệu từ cảm biến được truyền đến thiết bị PDA, nơi chúng được ghi lại và xử lý ban đầu. Thiết bị PDA hiện đại có thể hiển thị kết quả sơ bộ ngay tại hiện trường.

“Dữ liệu là vàng” – vì vậy chúng tôi luôn đảm bảo hệ thống thu thập dữ liệu hoạt động tốt và được hiệu chuẩn đúng quy định.

Cảm biến trong thí nghiệm PDA

Ưu Điểm Và Nhược Điểm Của Thí Nghiệm PDA

Ưu Điểm

Sau 20 năm kinh nghiệm, chúng tôi nhận thấy thí nghiệm PDA có những ưu điểm vượt trội:

1. Thời gian thực hiện nhanh chóng, thường chỉ trong vài giờ so với vài ngày của thí nghiệm nén tĩnh.
2. Chi phí thấp hơn 30-40% so với phương pháp nén tĩnh truyền thống.
3. Có thể đánh giá được cả khả năng chịu tải và tính toàn vẹn của cọc trong cùng một thí nghiệm.
4. Phát hiện được các khiếm khuyết bên trong thân cọc mà mắt thường không thể phát hiện.
5. Kết quả có độ tin cậy cao, được chấp nhận rộng rãi trong tiêu chuẩn quốc tế.

Trong một dự án gần đây tại Hà Nội, chúng tôi đã sử dụng PDA để kiểm tra 50 cọc chỉ trong 3 ngày, trong khi phương pháp nén tĩnh sẽ mất khoảng 2 tháng để hoàn thành.

Nhược Điểm

Tuy nhiên, PDA cũng có một số hạn chế:

1. Đòi hỏi nhân viên có chuyên môn cao và được đào tạo bài bản để vận hành thiết bị và phân tích kết quả.
2. Kết quả phụ thuộc vào kinh nghiệm của người phân tích và chất lượng của thiết bị.
3. Không phù hợp với tất cả các loại cọc, đặc biệt là cọc cực nhỏ hoặc cực lớn.
4. Yêu cầu phải có không gian đủ rộng cho thiết bị nâng búa.

“Có thực mới vực được đạo” – chúng tôi luôn thẳng thắn chia sẻ cả ưu và nhược điểm của phương pháp để khách hàng có cái nhìn toàn diện.

Ứng Dụng Của Thí Nghiệm PDA

Trong Xây Dựng Công Trình Dân Dụng Và Công Nghiệp

Đối với các tòa nhà cao tầng và nhà máy công nghiệp, thí nghiệm PDA giúp xác minh sức chịu tải của cọc một cách nhanh chóng, đảm bảo an toàn cho công trình.

Chúng tôi đã thực hiện PDA cho nhiều dự án lớn như khu đô thị, chung cư cao tầng tại Hà Nội, TP.HCM. Có những dự án yêu cầu kiểm tra đến 10% tổng số cọc – và PDA là giải pháp kinh tế nhất.

Trong Xây Dựng Cầu Đường

Cầu là công trình đặc biệt quan trọng, đòi hỏi độ chính xác cao trong đánh giá nền móng. PDA giúp kiểm tra cọc cầu một cách hiệu quả.

Trên các công trình cầu lớn, việc kiểm tra cọc bằng phương pháp nén tĩnh rất khó khăn, đặc biệt là các trụ cầu nằm giữa sông. PDA là lựa chọn hàng đầu trong những trường hợp này.

Trong Xây Dựng Công Trình Biển

Các công trình biển như cảng, đê chắn sóng, giàn khoan… cũng ứng dụng PDA để kiểm tra cọc trong điều kiện khắc nghiệt.

Chúng tôi đã từng thực hiện PDA cho các cọc ống thép lớn tại cảng biển, nơi điều kiện làm việc vô cùng khó khăn nhưng kết quả vẫn đảm bảo độ chính xác cao.

Tiêu Chuẩn Áp Dụng Cho Thí Nghiệm PDA

ASTM D4945

Tiêu chuẩn quốc tế ASTM D4945 “Standard Test Method for High-Strain Dynamic Testing of Deep Foundations” là chuẩn mực quan trọng nhất cho thí nghiệm PDA.

Tiêu chuẩn này quy định chi tiết về:

• Thiết bị sử dụng
• Quy trình thực hiện
• Phương pháp phân tích kết quả
• Báo cáo thí nghiệm

Ngoài ra, tại Việt Nam, thí nghiệm PDA còn tuân thủ theo các tiêu chuẩn:

• TCVN 9393:2012 – Cọc – Thí nghiệm bằng tải trọng động biến dạng lớn
• TCVN 10304:2014 – Móng cọc – Tiêu chuẩn thiết kế

Sau 20 năm làm việc trong lĩnh vực này, chúng tôi luôn nhấn mạnh rằng: “Tuân thủ tiêu chuẩn là cách tốt nhất để đảm bảo kết quả thí nghiệm chính xác và đáng tin cậy.”

Câu Hỏi Thường Gặp Về Thí Nghiệm PDA

Khi Nào Nên Thực Hiện Thí Nghiệm PDA?

Đây là câu hỏi chúng tôi thường gặp nhất. PDA nên được thực hiện trong các trường hợp sau:

1. Khi cần kiểm tra nhanh khả năng chịu tải của cọc.
2. Khi số lượng cọc cần kiểm tra lớn.
3. Khi nghi ngờ có vấn đề về chất lượng thi công cọc.
4. Khi điều kiện thi công không cho phép thực hiện thí nghiệm nén tĩnh.

Đối với cọc đóng, PDA thường được thực hiện sau khi đóng cọc 7-14 ngày để đất xung quanh cọc ổn định (hiện tượng lớp đất nghỉ).

Chi Phí Của Thí Nghiệm PDA Là Bao Nhiêu?

Chi phí thí nghiệm PDA phụ thuộc vào nhiều yếu tố:

• Số lượng cọc cần thí nghiệm
• Loại cọc và kích thước cọc
• Vị trí công trình
• Yêu cầu phân tích kết quả

Tuy nhiên, nhìn chung chi phí PDA thường chỉ bằng 30-40% chi phí thí nghiệm nén tĩnh cho cùng một cọc.

Ví dụ, để thí nghiệm 5 cọc BTCT đường kính 600mm, chi phí PDA có thể dao động từ 30-50 triệu đồng, trong khi nén tĩnh sẽ tốn khoảng 100-150 triệu đồng.

Độ Chính Xác Của Thí Nghiệm PDA So Với Nén Tĩnh?

Qua kinh nghiệm thực hiện hàng nghìn thí nghiệm, chúng tôi nhận thấy kết quả PDA có độ chính xác khá cao so với nén tĩnh, thường đạt 80-95% nếu được thực hiện đúng quy trình và phân tích kỹ lưỡng.

Nhiều nghiên cứu cho thấy sự tương quan giữa PDA và nén tĩnh là rất tốt, đặc biệt khi sử dụng phân tích CAPWAP.

Chúng tôi thường nói với khách hàng rằng: “PDA không thay thế hoàn toàn nén tĩnh, nhưng nó là công cụ hiệu quả để kiểm tra nhiều cọc với chi phí hợp lý.”

Thí nghiệm PDA là một công cụ mạnh mẽ trong đánh giá chất lượng và khả năng chịu tải của cọc. Với kinh nghiệm 20 năm trong lĩnh vực này, Công ty Cổ phần A Cao tự hào mang đến dịch vụ thí nghiệm PDA chất lượng cao, đáp ứng các tiêu chuẩn quốc tế và trong nước.
