Tổng quan về tiêu chuẩn khoan khảo sát địa chất công trình.

Tổng quan về tiêu chuẩn khoan khảo sát địa chất công trình. Việc áp dụng tiêu chuẩn Nhật Bản trong khảo sát địa chất tại các KCN có chủ đầu tư Nhật Bản đã trở thành một yêu cầu bắt buộc. Hệ thống tiêu chuẩn này được xây dựng dựa trên nền tảng kép gồm JIS (Japanese Industrial Standards) do Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản ban hành và JGS (Japanese Geotechnical Society Standards) do Hiệp hội Địa kỹ thuật Nhật Bản thiết lập.

Tại KCN Thăng Long II do Tập đoàn Sumitomo (Nhật Bản) làm chủ đầu tư hạ tầng với tổng quy mô lên tới 525,7 ha, các nhà thầu Nhật Bản như Sumitomo, Takenaka áp dụng đồng thời cả hai hệ thống tiêu chuẩn này trong quản lý chất lượng khảo sát. Điểm khác biệt lớn nhất so với tiêu chuẩn Việt Nam (TCVN) nằm ở yêu cầu khắt khe về sai số cho phép, đặc biệt trong bối cảnh địa tầng phức tạp với lớp đất yếu dày và các thấu kính cát chảy tại khu vực Yên Mỹ – Mỹ Hào.

Kiến trúc hệ thống tiêu chuẩn Nhật Bản bao gồm:

JIS A 1219 – Tiêu chuẩn về phương pháp thí nghiệm xuyên tiêu chuẩn SPT
JIS A 1221 – Tiêu chuẩn về thí nghiệm xuyên tĩnh (Screw Weight Penetration Test)
JGS 1221 – Tiêu chuẩn về lấy mẫu đất nguyên dạng bằng mẫu lấy piston cố định
JGS 1521 – Tiêu chuẩn về thí nghiệm nén tĩnh bằng tấm hiện trường
JGS 1435 – Tiêu chuẩn về thí nghiệm xuyên tĩnh điện CPT

2. Sai số trong khảo sát địa chất theo JIS – những con số khắt khe

Hệ thống tiêu chuẩn Nhật Bản quy định mức sai số cho phép rất chặt chẽ trong từng công đoạn khảo sát. Tất cả đều hướng đến một nguyên tắc xuyên suốt: dữ liệu địa chất phải đủ độ tin cậy để làm căn cứ thiết kế móng và tính toán ổn định công trình.

2.1. Sai số vị trí hố khoan

Theo tiêu chuẩn khảo sát Nhật Bản, tọa độ tim hố khoan phải được xác định với sai số không quá 10 cm so với thiết kế. Đối với mạng lưới khống chế cơ sở, sai số vị trí sau bình sai trên các lưới chính thường được duy trì ở mức dưới 5 mm.

Tại các dự án do Sumitomo và các nhà thầu Nhật Bản quản lý tại KCN Thăng Long II, toàn bộ quá trình định vị hố khoan được thực hiện bằng máy toàn đạc điện tử hoặc GPS-RTK với sai số cho phép ở mức tối thiểu, ghi nhận đầy đủ vào nhật ký khảo sát.

2.2. Sai số độ sâu lỗ khoan

Tiêu chuẩn khảo sát Nhật Bản quy định sai số đo độ sâu lỗ khoan tùy thuộc vào chiều sâu khoan: với chiều sâu từ 0 đến 50 m, sai số là ± 0,2 m; từ 51 đến 100 m, là ± 0,5 m.

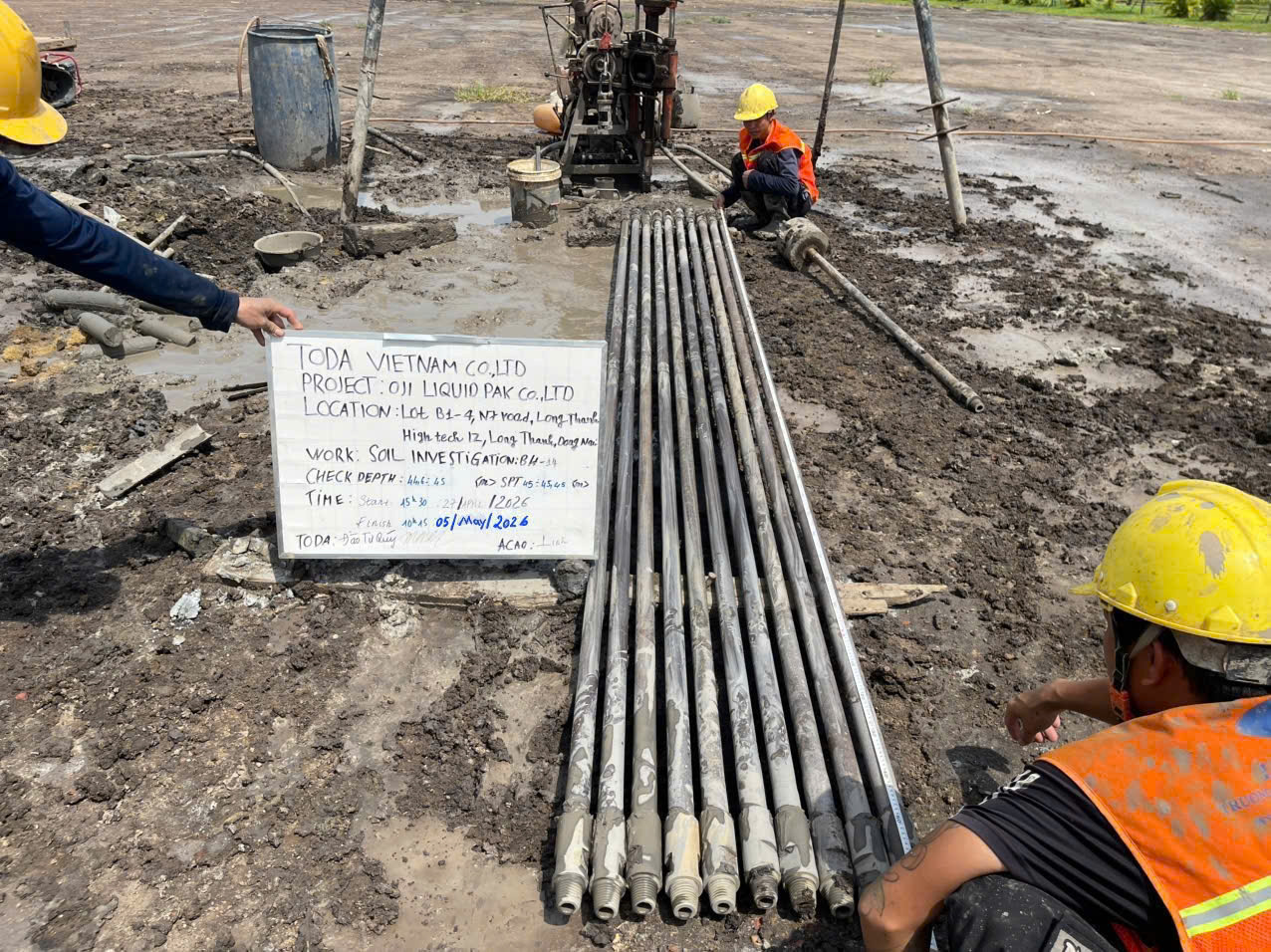

Tại KCN Thăng Long II, nhiều dự án yêu cầu khoan khảo sát sâu tới 45 – 60 m để xác định vị trí tầng cát hạt trung – sỏi sạn và ranh giới với các lớp sét bên dưới. Sai số ± 0,5 m ở độ sâu này được các giám sát Nhật Bản kiểm tra chặt chẽ bằng cách đo lại chiều dài cần khoan và đối chiếu với mẫu khoan hiện trường.

2.3. Sai số độ nghiêng lỗ khoan

Đối với hố khoan thẳng đứng, sai số độ nghiêng được giới hạn trong 1% ~ 2% chiều sâu lỗ khoan tùy theo từng dự án và loại hình khảo sát. Tức là với lỗ khoan sâu 40 m, độ lệch tâm cho phép không quá 40 – 80 cm so với vị trí thiết kế.

Trong thực tế khảo sát tại Thăng Long II, các kỹ sư địa chất Nhật Bản thường yêu cầu kiểm tra độ nghiêng định kỳ 10 m/lần bằng bộ đo độ nghiêng (inclinometer) được gắn trong cần khoan. Lỗ khoan có độ nghiêng vượt quá dung sai sẽ bị yêu cầu khoan lại – dẫn đến đội chi phí đáng kể.

3. Sai số trong thí nghiệm hiện trường – yêu cầu kiểm soát gắt gao

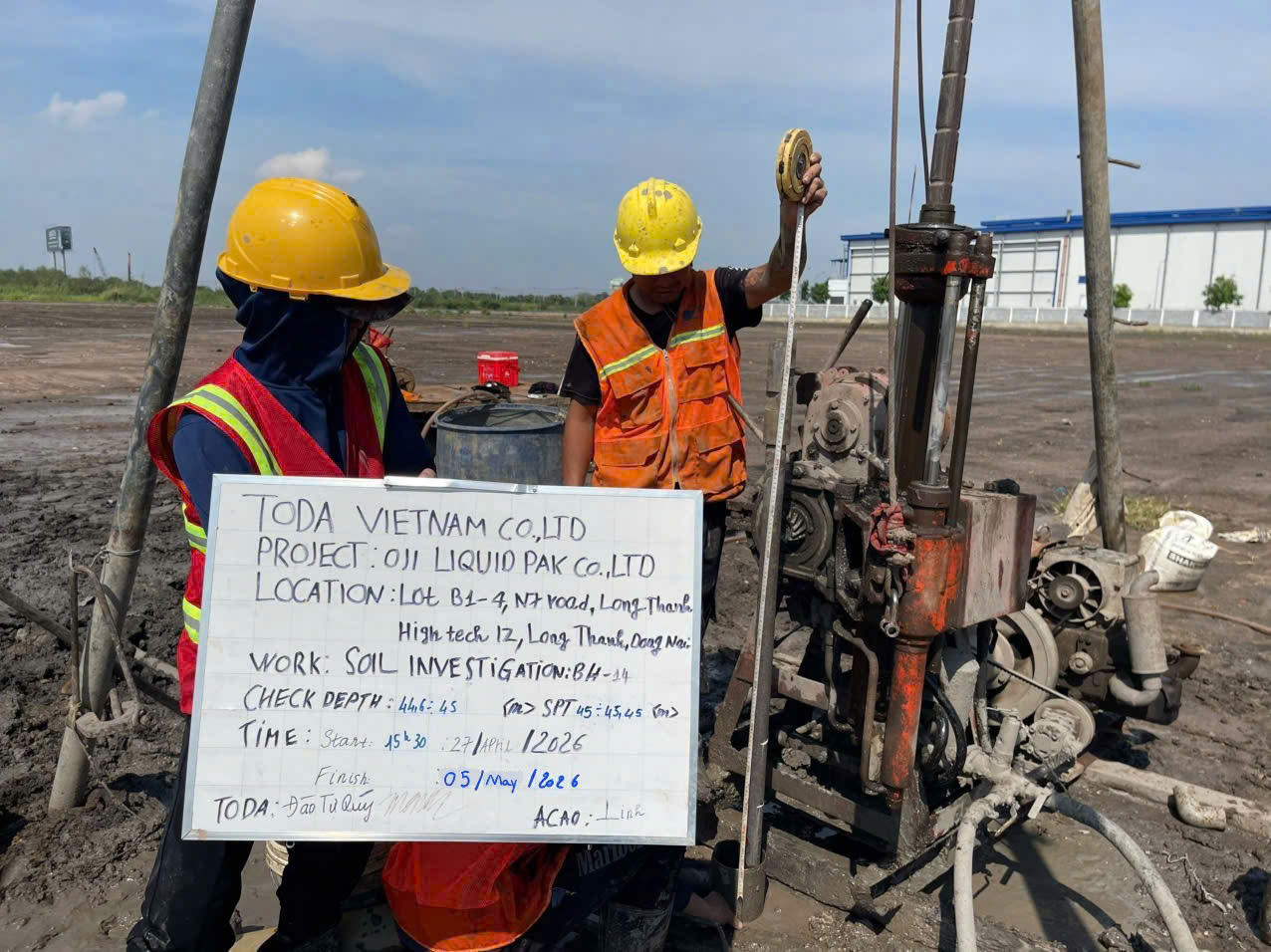

3.1. Thí nghiệm xuyên tiêu chuẩn SPT (JIS A 1219)

Đây là thí nghiệm quan trọng nhất trong khảo sát địa chất Nhật Bản, cung cấp chỉ số N (SPT) – cơ sở để phân lớp địa tầng và tính toán sức chịu tải của nền.

Tiêu chuẩn JIS A 1219 quy định chiều cao rơi búa là 76 ± 1 cm, khối lượng búa rơi là 63,5 kg, mẫu lấy có đường kính 51 mm. Quy trình thí nghiệm chuẩn gồm:

• Định vị mẫu lấy ở vị trí cần thí nghiệm

• Hạ mẫu lấy xuống đáy lỗ khoan

• Rải 15 cm đầu tiên đối với khu vực cần thử (dự búa)

• Đo 30 cm tiếp theo – đây là hành trình tính N

Quy định xử lý trường hợp đặc biệt:
Khi đất quá cứng, đá ong hóa hoặc gặp tảng lăn, nếu sau 50 nhát búa chưa qua được 30 cm thì dừng và ghi lại kết quả dưới dạng N = 50 / X cm, trong đó X là quãng đường thực tế thâm nhập được.

Hậu quả nếu vi phạm sai số:
Tại KCN Thăng Long II, trường hợp chiều cao rơi búa sai lệch hoặc số búa ghi nhận sai dẫn đến N giá trị thấp hơn thực tế (do năng lượng không đủ), giám sát Nhật Bản sẽ yêu cầu thí nghiệm lại ngay lập tức. Không có ngoại lệ.

Điểm đặc biệt của JIS A 1219 so với các tiêu chuẩn khác:
Tiêu chuẩn Nhật Bản quy định quy trình thí nghiệm rất chặt chẽ, đặc biệt khâu kiểm soát thiết bị. Sai lệch dù nhỏ nhưng nếu làm thay đổi N giá trị cũng không được chấp nhận. Quy trình còn yêu cầu ghi chép chi tiết nhật ký khoan – số hiệu mẻ búa, chiều cao rơi thực tế, tình trạng mẫu lấy sau thí nghiệm.

3.2. Thí nghiệm xuyên tĩnh CPT (JGS 1435)

Đối với thí nghiệm xuyên tĩnh điện CPT, tiêu chuẩn JGS 1435 quy định tốc độ xuyên là 20 ± 5 mm/giây. Tốc độ ngoài dung sai cho phép ảnh hưởng trực tiếp đến độ chính xác của sức kháng mũi (qc) và ma sát thành (fs) – hai thông số quan trọng trong thiết kế móng cọc.

4. Sai số trong lấy mẫu và bảo quản mẫu

Lấy mẫu đất nguyên dạng là khâu dễ phát sinh sai số nhất và cũng bị kiểm soát nghiêm ngặt nhất theo tiêu chuẩn JGS 1221.

Yêu cầu về tỷ lệ thu hồi mẫu và độ xáo trộn:

• Tỷ lệ thu hồi mẫu (lấy mẫu thành công) phải đạt ≥ 90% đối với mẫu nguyên dạng.

• Mẫu phải được bảo quản trong ống mẫu kín, chống mất nước và giảm ẩm ngay sau khi lấy.

• Vận chuyển mẫu về phòng thí nghiệm phải đảm bảo không rung lắc mạnh – phương tiện có giảm chấn.

Thực tế khảo sát tại Thăng Long II, với lớp sét pha – sét yếu dày 6 – 20 m, việc lấy mẫu nguyên dạng vốn đã khó. Sai số trong thao tác lấy mẫu hoặc bảo quản không đúng quy trình dẫn đến mẫu bị xáo trộn, kết quả thí nghiệm các chỉ tiêu cơ lý (lực dính C, góc ma sát trong φ, module biến dạng E) hoàn toàn sai lệch – hậu quả là thiết kế móng sai, công trình đứng trên số liệu không đủ độ tin cậy.

Tiêu chuẩn Nhật Bản cũng có yêu cầu nghiêm ngặt về độ đồng nhất của mẫu thí nghiệm. Sai số (độ lệch chuẩn tương đối RSD) được khống chế trong khoảng 1,2 – 7,5% tùy theo loại mẫu đất. Các mẫu có RSD vượt ngưỡng sẽ bị loại khỏi bộ số liệu tính toán đặc trưng đất nền.

5. Hệ thống quản lý chất lượng khảo sát theo tiêu chuẩn Nhật Bản

Ngoài các quy định về sai số kỹ thuật, hệ thống quản lý chất lượng cũng là điểm khác biệt lớn:

Hiệu chuẩn thiết bị định kỳ
Tất cả thiết bị thí nghiệm và đo đạc đều phải có chứng chỉ hiệu chuẩn còn hiệu lực. Thiết bị quá hạn hiệu chuẩn bị cấm sử dụng, dù vẫn hoạt động bình thường.

Ghi chép nhật ký khảo sát chi tiết
Nhật ký khảo sát phải ghi nhận đầy đủ các thông số và điều kiện thực tế: số hiệu mẻ búa, chiều cao rơi búa thực tế, tốc độ khoan, áp lực nước trong quá trình khoan, nhận xét về mẫu đất thu được sau thí nghiệm.

Yêu cầu về trình độ kỹ sư và nhân sự
Kỹ sư giám sát Nhật Bản tại các dự án đều phải được đào tạo bài bản và có chứng chỉ hành nghề theo đúng tiêu chuẩn JGS. Họ kiểm tra từng bước – ngay từ khâu lắp đặt máy đến công đoạn đóng gói mẫu và sắp xếp hồ sơ.

6. Kinh nghiệm thực tế từ ACAO – khi thực chiến cùng tiêu chuẩn Nhật Bản

Với hơn 13 năm kinh nghiệm khảo sát địa chất tại tất cả các KCN trọng điểm của Hưng Yên, ACAO đã thực hiện nhiều dự án theo yêu cầu của các chủ đầu tư Nhật Bản tại KCN Thăng Long II. Qua đó, chúng tôi rút ra những bài học quan trọng trong việc kiểm soát sai số:

Tuân thủ nghiêm ngặt dung sai vị trí hố khoan: Mọi hố khoan đều được định vị bằng máy toàn đạc điện tử, gắn mốc cố định và đối chiếu với bình đồ thiết kế trước khi khoan.

Kiểm soát độ nghiêng lỗ khoan bằng công nghệ đo chuyên dụng: Sử dụng thiết bị đo độ nghiêng lỗ khoan (Borehole Inclinometer) để kiểm tra định kỳ trong suốt quá trình khoan, đảm bảo luôn trong ngưỡng dung sai cho phép.

Thực hiện SPT đúng quy trình JIS A 1219: Đảm bảo chiều cao rơi búa 76 ± 1 cm, kiểm tra thiết bị trước mỗi ca làm việc, ghi chép nhật ký đầy đủ để phục vụ kiểm tra chéo.

Lấy mẫu nguyên dạng với tỷ lệ thu hồi đảm bảo: Đối với lớp đất yếu dày và các thấu kính cát chảy tại Yên Mỹ – Mỹ Hào, việc lấy mẫu phải được thực hiện bằng thiết bị chuyên dụng và kỹ thuật phù hợp, sử dụng ống mẫu piston cố định khi cần thiết.

Quản lý mẫu và vận chuyển: Mẫu đất nguyên dạng được bảo quản trong tủ mát, tránh va đập khi vận chuyển về phòng thí nghiệm, đảm bảo độ ẩm tự nhiên và cấu trúc nguyên trạng.

Các dự án do ACAO thực hiện đều đáp ứng yêu cầu nghiệm thu khắt khe nhất của các kỹ sư Nhật Bản, được đánh giá cao về tính minh bạch và độ chính xác của dữ liệu địa chất.

7. Kết luận – làm sao để đáp ứng tiêu chuẩn Nhật Bản?

Để đáp ứng các yêu cầu khắt khe về sai số của tiêu chuẩn khảo sát địa chất Nhật Bản, chủ đầu tư cần lưu ý:

Lựa chọn đơn vị khảo sát có kinh nghiệm thực chiến với tiêu chuẩn JIS/JGS và có đội ngũ kỹ sư am hiểu quy trình Nhật Bản.

Đầu tư trang thiết bị hiện đại, được hiệu chuẩn định kỳ theo đúng yêu cầu của từng loại thí nghiệm.

Thực hiện giám sát độc lập – thường có sự tham gia của kỹ sư Nhật Bản hoặc đơn vị tư vấn quốc tế để đảm bảo không có sai sót trong suốt quá trình khảo sát.

Không cắt giảm chi phí khảo sát – sai số từ khâu thu thập dữ liệu ban đầu sẽ kéo theo sai lệch trong thiết kế móng, dẫn đến chi phí xử lý sau này lớn gấp nhiều lần, chưa kể rủi ro về an toàn công trình.

Tuân thủ khâu bảo quản và vận chuyển mẫu – một sai sót nhỏ trong công đoạn tưởng chừng đơn giản này cũng đủ để toàn bộ kết quả thí nghiệm bị vô hiệu hóa.

Kết luận cuối cùng: Đằng sau những con số dung sai tưởng chừng khô khan là cả một triết lý kỹ thuật Nhật Bản coi trọng độ chính xác tuyệt đối. Sai số có thể chấp nhận nhưng phải được kiểm soát, ghi nhận và quản lý. Tại KCN Thăng Long II, việc hiểu đúng và tuân thủ chặt chẽ các yêu cầu của tiêu chuẩn Nhật Bản chính là chìa khóa để dự án vận hành thuận lợi, tránh được các rủi ro kỹ thuật và tài chính về sau.
