Vai trò của thí nghiệm cắt cánh hiện trường (VST) trong thiết kế đê bao, kè chống sạt lở tại Hưng Yên

Xác định chính xác sức kháng cắt không thoát nước Sᵤ của lớp bùn sét dưới đáy kênh mương – Giải pháp then chốt tối ưu hóa ổn định mái dốc và tiết kiệm chi phí gia cố

 Bài toán ổn định mái dốc trên nền đất yếu Hưng Yên

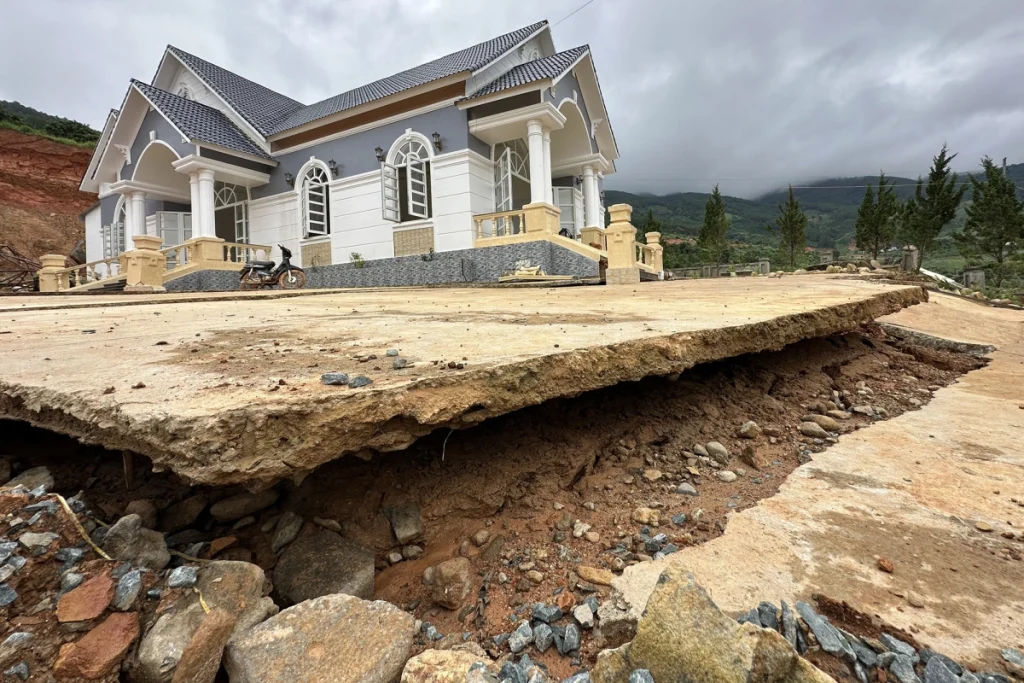

Với tổng chiều dài hệ thống đê, kè lên tới hàng trăm km và hàng loạt khu công nghiệp, khu đô thị mới được xây dựng ven các tuyến sông lớn như sông Hồng, sông Luộc, Hưng Yên đang đối mặt với thách thức kép: vừa phải đảm bảo an toàn cho công trình trước nguy cơ sạt lở, vừa phải tối ưu hóa chi phí đầu tư. Thực tế cho thấy, nhiều sự cố sạt lở kè, nứt đê trên địa bàn tỉnh xuất phát từ nguyên nhân sâu xa: đánh giá không chính xác sức kháng cắt của nền đất yếu bên dưới.

Khảo sát địa chất cho thấy đất yếu có mặt ở khắp mọi nơi và gần như toàn bộ đất nền tỉnh Hưng Yên đều là nền đất yếu. Đặc biệt, các lớp bùn sét dưới đáy kênh mương, khu vực xây dựng đê bao KCN có chiều dày từ 10–15m, thành phần là bùn sét, bùn sét hữu cơ – loại đất có sức kháng cắt cực kỳ thấp, dễ bị phá hoại cắt khi chịu tải trọng.

Chính trong bối cảnh đó, thí nghiệm cắt cánh hiện trường (Field Vane Shear Test – VST) nổi lên như một công cụ không thể thiếu, giúp các kỹ sư địa kỹ thuật “giải mã” chính xác sức kháng cắt không thoát nước (Sᵤ) của lớp đất yếu, từ đó thiết kế mái dốc đê kè vừa đảm bảo an toàn tuyệt đối, vừa tránh lãng phí chi phí gia cố không cần thiết.

1. Hưng Yên – Nhu cầu cấp bách về đê bao, kè chống sạt lở

1.1. Hệ thống sông ngòi dày đặc và nguy cơ sạt lở

Hưng Yên nằm ở hạ lưu sông Hồng, với mạng lưới sông ngòi chằng chịt bao gồm sông Hồng, sông Luộc, sông Cửu An, sông Bắc Hưng Hải… Hàng năm, mùa mưa lũ khiến mực nước các sông dâng cao, gây áp lực lớn lên hệ thống đê kè. Thực tế đã ghi nhận nhiều vụ sạt lở nghiêm trọng:

• Kè Lam Sơn trên tuyến đê tả sông Hồng xuất hiện cung sạt dài khoảng 40m.

• Kè Phú Mỹ trên tuyến đê sông Hồng qua địa bàn tỉnh liên tục xảy ra sự cố.

• Nhiều vị trí trên tuyến đê tả sông Hồng được xác định là trọng điểm xung yếu cần được bảo vệ.

Chưa kể, nhu cầu xây dựng mới các tuyến đê bao cho các KCN ven sông, kè chống sạt lở bờ sông, kênh mương nội đồng ngày càng lớn. Việc thiết kế các công trình này trên nền đất yếu đặt ra yêu cầu bắt buộc phải có số liệu sức kháng cắt chính xác, đáng tin cậy.

1.2. Hậu quả của thiếu hiểu biết về nền đất yếu

Các sự cố sạt lở kè không chỉ gây thiệt hại về tài sản mà còn ảnh hưởng trực tiếp đến an toàn của người dân và các khu công nghiệp lân cận. Nhiều vụ việc bị khởi tố liên quan đến sai phạm trong quản lý, thi công các công trình xử lý sạt lở – một lời cảnh tỉnh về tầm quan trọng của công tác khảo sát địa chất và đánh giá ổn định mái dốc ngay từ giai đoạn thiết kế.

2. Thí nghiệm cắt cánh hiện trường (VST) – “Chiếc chìa khóa” xác định Sᵤ

2.1. VST là gì?

Thí nghiệm cắt cánh hiện trường (VST) là phương pháp xác định sức kháng cắt không thoát nước của đất, được sử dụng cho các loại đất dính mềm yếu, bão hòa nước. Đây là loại đất điển hình của các lớp bùn sét, sét pha dẻo chảy phân bố rộng khắp tại Hưng Yên.

Theo tiêu chuẩn quốc gia TCVN 9901:2023 về Công trình đê biển, khi gặp nền đất yếu (bùn, sét, các lớp đất dính ở trạng thái dẻo chảy, trạng thái chảy) phải thực hiện các thí nghiệm cắt cánh hiện trường – một quy định bắt buộc không thể bỏ qua.

2.2. Nguyên lý và quy trình thực hiện

Nguyên lý cơ bản:

VST sử dụng một cánh cắt hình chữ thập (cánh quạt) được gắn vào đầu dưới của một thanh trục. Cánh cắt được hạ xuống độ sâu cần thí nghiệm trong lỗ khoan, sau đó được xoay với tốc độ không đổi (thường 6°/phút). Lực xoắn cần thiết để cắt đất được đo thông qua thiết bị đo mô-men xoắn ở đầu trên của thanh.

Giá trị mô-men xoắn cực đại được ghi lại và sử dụng để tính toán sức kháng cắt không thoát nước Sᵤ theo công thức:

Sᵤ = T / [π × D² × (H/2 + D/6)]

Trong đó:

• T – Mô-men xoắn cực đại (kNm)

• D – Đường kính cánh cắt (m)

• H – Chiều cao cánh cắt (m)

Quy trình chi tiết theo tiêu chuẩn:

Thí nghiệm được thực hiện theo đúng TCVN 10184:2021 và 22 TCN 355-06 – “Quy trình thí nghiệm cắt cánh hiện trường”. Các bước chính bao gồm:

1. Chuẩn bị lỗ khoan: Khoan đến độ sâu cần thí nghiệm, làm sạch đáy lỗ.

2. Hạ cánh cắt: Hạ thiết bị cắt cánh xuống độ sâu yêu cầu, có hoặc không có ống bao bảo vệ tùy theo loại đất.

3. Tiến hành cắt: Xoay cánh cắt với tốc độ chuẩn hóa, ghi lại số đọc mô-men xoắn.

4. Ghi nhận giá trị đỉnh và giá trị dư: Sau khi đất bị phá hủy, tiếp tục xoay thêm 5–10 vòng để xác định sức kháng cắt dư (dùng để tính độ nhạy của đất).

5. Ghi chép số liệu: Ghi nhận các thông số: chiều sâu cắt, mô-men cắt cho đất nguyên trạng, mô-men cắt cho đất bị phá hủy.

2.3. Tiêu chuẩn áp dụng – Song hành giữa Việt Nam và quốc tế

Để đáp ứng yêu cầu của các chủ đầu tư, đặc biệt là các dự án FDI khó tính, ACAO thực hiện VST theo đồng thời:

• Tiêu chuẩn Việt Nam: TCVN 10184:2021, 22 TCN 355-06

• Tiêu chuẩn quốc tế: ASTM D2573/D2573M-18 – “Standard Test Method for Field Vane Shear Test in Saturated Fine-Grained Soils”

Theo ASTM D2573, VST đặc biệt phù hợp với đất sét, bùn bão hòa nước có sức kháng cắt không thoát nước dưới 200 kPa – đúng với các lớp bùn sét yếu tại Hưng Yên (Sᵤ thường chỉ 15–35 kPa).

2.4. Lợi thế vượt trội của VST so với thí nghiệm trong phòng

Với đất bùn sét có độ nhạy cao (dễ bị phá hủy cấu trúc khi xáo trộn), VST hiện trường là phương pháp duy nhất cho kết quả đáng tin cậy. Các thí nghiệm trong phòng trên mẫu bị xáo trộn thường cho giá trị Sᵤ thấp hơn đáng kể so với thực tế, dẫn đến thiết kế an toàn quá mức (lãng phí) hoặc mất an toàn (nếu dùng giá trị thấp để thiết kế theo hướng tiết kiệm).

3. Ứng dụng Sᵤ từ VST trong thiết kế ổn định mái dốc đê kè

3.1. Sᵤ – “Linh hồn” của bài toán ổn định mái dốc

Trong thiết kế đê bao, kè chống sạt lở, sức kháng cắt không thoát nước Sᵤ là thông số đầu vào quan trọng nhất để tính toán hệ số ổn định (Factor of Safety – FS) của mái dốc, đặc biệt trong giai đoạn ngay sau khi thi công (điều kiện không thoát nước – undrained condition).

Theo các nghiên cứu thực nghiệm, phân tích ổn định ngắn hạn dựa trên giá trị Sᵤ từ VST có thể đánh giá chính xác nguy cơ sạt lở của mái dốc. Giá trị Sᵤ càng thấp, mái dốc càng dễ bị phá hoại cắt – và đó chính là bản chất của các vụ sạt lở kè tại Hưng Yên: nền đất yếu bên dưới có Sᵤ quá nhỏ so với tải trọng tác dụng.

3.2. Vai trò của VST trong tiêu chuẩn thiết kế

TCVN 9901:2023 yêu cầu bắt buộc phải thực hiện VST khi gặp nền đất yếu. Lý do: các lớp bùn sét yếu này nằm dưới đáy kênh mương, dưới chân đê bao KCN thường có chiều dày lớn (10–15m), sức kháng cắt cực kỳ thấp. Nếu không được xác định chính xác, toàn bộ công trình đê kè có nguy cơ bị trượt sâu (deep-seated failure) – sự cố nghiêm trọng và tốn kém nhất đối với công trình thủy lợi, giao thông.

3.3. Từ Sᵤ đến giải pháp gia cố tiết kiệm

Sau khi có giá trị Sᵤ từ VST, các kỹ sư sẽ tính toán hệ số ổn định FS của mái dốc hiện trạng. Nếu FS < 1.5 (tiêu chuẩn an toàn tối thiểu đối với đê kè quan trọng), cần có giải pháp gia cố.

Mối quan hệ giữa Sᵤ và chi phí gia cố:

Như vậy, việc xác định chính xác Sᵤ có thể giúp chủ đầu tư tiết kiệm từ 30% đến 50% chi phí gia cố so với phương án an toàn tối đa khi không có số liệu đáng tin cậy.

Ngược lại, nếu đánh giá Sᵤ quá thấp (do không có VST, chỉ dùng tương quan từ các chỉ tiêu khác), thiết kế sẽ an toàn quá mức, chi phí gia cố đội lên gấp rưỡi, gấp đôi mà không cần thiết. Nếu đánh giá Sᵤ quá cao (do dùng số liệu thí nghiệm trong phòng trên mẫu xáo trộn), công trình sẽ mất an toàn tiềm ẩn, nguy cơ sạt lở rất cao.

4. ACAO – Đơn vị tiên phong trong triển khai VST tại Hưng Yên

4.1. Năng lực thiết bị và con người

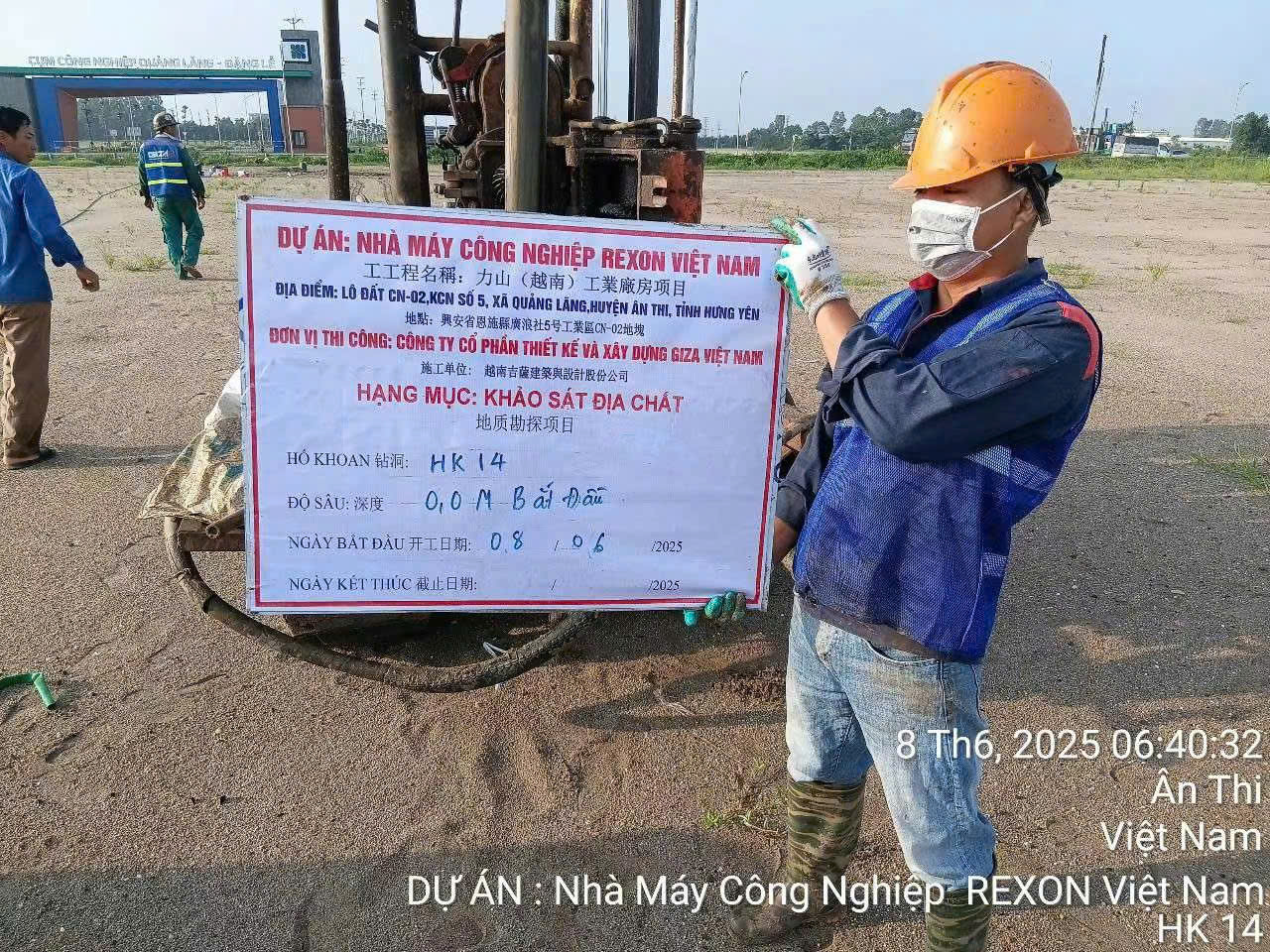

Với phòng thí nghiệm LAS‑XD 990 được Bộ Xây dựng cấp phép và đội ngũ kỹ sư giàu kinh nghiệm, ACAO sở hữu đầy đủ thiết bị cắt cánh hiện trường đáp ứng các tiêu chuẩn TCVN và ASTM. Chúng tôi có thể triển khai VST độc lập hoặc kết hợp với công tác khoan thăm dò địa chất công trình, đảm bảo tính liên tục và đồng bộ của số liệu.

4.2. Quy trình chuyên nghiệp, đáp ứng mọi yêu cầu khắt khe

ACAO thực hiện VST theo đúng quy trình chuẩn hóa, ghi chép đầy đủ các thông số theo yêu cầu của tiêu chuẩn: vị trí, số hiệu lỗ khoan, chiều sâu cánh cắt, số đọc mô-men cắt cho đất nguyên trạng và đất bị phá hủy, thời gian cắt. Kết quả được trình bày trong báo cáo song ngữ (Anh – Việt) với các biểu đồ phân bố Sᵤ theo độ sâu, đáp ứng yêu cầu của các chủ đầu tư nước ngoài.

4.3. Giá trị gia tăng – Không chỉ là số liệu, mà là giải pháp

Không dừng lại ở việc cung cấp số liệu Sᵤ, ACAO còn đồng hành cùng chủ đầu tư và đơn vị thiết kế trong việc:

• Phân tích ổn định mái dốc dựa trên số liệu VST, sử dụng các phần mềm chuyên dụng (Slide, Plaxis).

• Tư vấn giải pháp gia cố tối ưu phù hợp với điều kiện địa chất cụ thể, loại hình công trình và ngân sách dự án.

• Đề xuất phương án quan trắc và bảo trì trong quá trình khai thác, giúp kịp thời phát hiện các dấu hiệu bất thường.

5. Kết luận: Đầu tư đúng vào khảo sát – Tiết kiệm lớn cho công trình

Với đặc thù địa chất Hưng Yên – nơi đất yếu có mặt khắp nơi và các lớp bùn sét dưới đáy kênh mương thường xuyên là nguyên nhân gây mất ổn định mái dốc – thí nghiệm cắt cánh hiện trường (VST) để xác định sức kháng cắt không thoát nước Sᵤ không chỉ là yêu cầu của tiêu chuẩn, mà là yêu cầu sống còn đối với sự an toàn và hiệu quả kinh tế của công trình.

Mỗi đồng chi cho VST sẽ tiết kiệm được nhiều đồng chi phí gia cố không cần thiết, đồng thời giảm thiểu rủi ro sạt lở, sự cố công trình – những hệ lụy tốn kém gấp nhiều lần.

ACAO cam kết đồng hành cùng các chủ đầu tư, nhà thầu tại Hưng Yên trong việc triển khai các thí nghiệm VST chính xác, đáng tin cậy, góp phần xây dựng những công trình đê bao, kè chống sạt lở bền vững, an toàn và tiết kiệm.
