Phần 1. Mở bài: “Đại dương bùn” dưới lòng đất Đông Anh, Gia Lâm – thách thức kép cho thi công cọc và thí nghiệm PDA

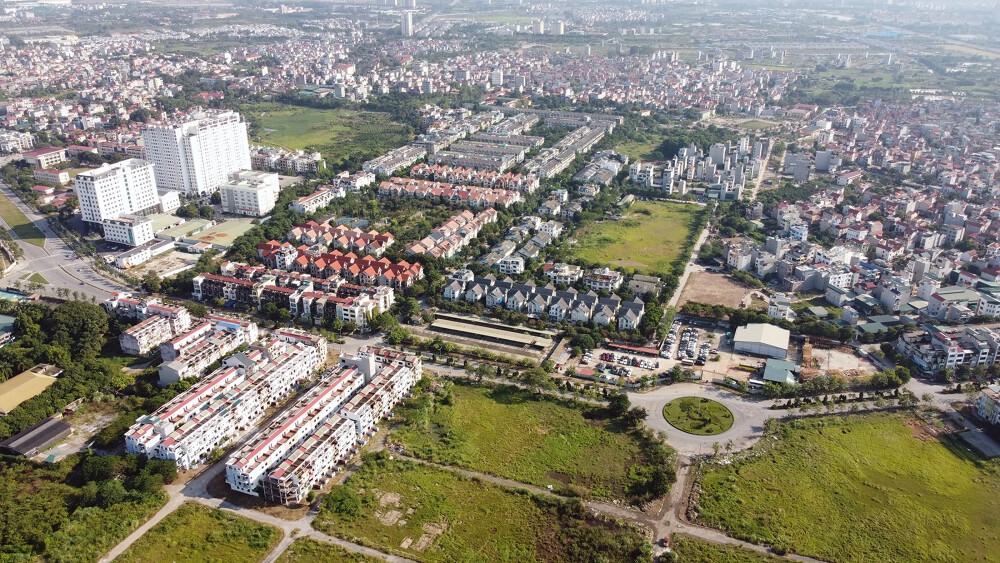

Hai huyện vùng ven phía Bắc của Thủ đô đang trong giai đoạn chuyển mình mạnh mẽ để tiến tới trở thành quận trong tương lai gần. Cùng với quá trình đô thị hóa, vô số dự án hạ tầng giao thông, khu đô thị mới và các công trình dân dụng sẽ được khởi công. Tuy nhiên, ít ai biết rằng bên dưới lớp vỏ hào nhoáng ấy, khu vực Đông Anh – Gia Lâm cất giấu một bí mật địa chất đầy chết chóc: một “đại dương bùn” khổng lồ với lớp đất yếu dày đặc, tiềm ẩn nguy cơ sụt lún cao.

Việc thi công cọc trong điều kiện địa tầng phức tạp này đã khó, nhưng việc thực hiện thí nghiệm PDA (Pile Driving Analyzer) trên nền đất yếu lại càng đòi hỏi sự am hiểu sâu sắc và các lưu ý đặc biệt. Vì đặc tính cơ lý của đất nền tác động trực tiếp đến sự hình thành và lan truyền sóng ứng suất, dẫn đến sai số nếu không được xử lý đúng cách . Cao hơn nữa, sóng xung kích từ búa thí nghiệm trên nền đất yếu còn có thể gây ra hiện tượng gia tăng áp lực lỗ rỗng tạm thời, ảnh hưởng đến công trình lân cận. Bài viết dưới đây sẽ là tài liệu thiết thực, giúp nhà thầu, nhà đầu tư tránh những rủi ro không đáng có khi thí nghiệm PDA tại khu vực vốn nhạy cảm này.

Phần 2. Lát cắt địa tầng Đông Anh – Gia Lâm: Vì sao nền đất tại đây đặc biệt yếu khác thường?

Khu vực Đông Anh – Gia Lâm nằm trong vùng trũng của đồng bằng châu thổ sông Hồng, được hình thành từ trầm tích bồi tụ** của hệ thống sông Hồng và sông Đuống qua hàng nghìn năm. Kết quả từ các hố khoan khảo sát thực tế đã vẽ nên một bức tranh địa tầng đa dạng nhưng cũng đầy thách thức, bao gồm:

1. Lớp 1 (Đất san lấp hoặc đất trồng trọt – 0,0 đến 2,5 m): Lớp bề mặt thường có thành phần không đồng nhất, xen lẫn tạp chất và chất hữu cơ, hoàn toàn không có khả năng chịu lực, bắt buộc phải tính toán xử lý khi bố trí thí nghiệm cọc.

2. Lớp 2 (Bùn sét pha – Sét pha dẻo chảy – 2,5 đến 12,0 m hoặc lớn hơn): Đây chính là “tầng đất yếu điển hình” gây ra mọi khó khăn.

   • Màu sắc đặc biệt: Màu xám xanh, xám tro đen, có mùi hữu cơ, thường gặp ở vùng bãi bồi trũng thấp.

   • Chỉ số SPT cực thấp: Chỉ số SPT chỉ từ 0 đến 4 búa, độ ẩm cao, sức kháng cắt không đáng kể, phản ánh trạng thái đất quá yếu.

   • Bề dày biến động mạnh: Chiều dày lớp đất yếu này có thể đạt tới 11 – 15 m, tạo nên sự không đồng nhất giữa các lô dự án.

   • Thấu kính cát chảy: Trong lòng lớp bùn sét, các thấu kính cát mịn bão hòa nước có thể xuất hiện, là nguồn cơn của hiện tượng cát chảy gây sập thành hố khoan, một mối nguy hiểm đặc biệt cho cọc nhồi.

3. Lớp 3 (Cát hạt trung đến hạt thô – lẫn sỏi sạn – độ sâu >25-30 m): Là tầng đất tốt, sức chịu tải lớn, là vị trí lý tưởng để đặt mũi cọc cho các công trình có tải trọng và yêu cầu chống lún cao. Tuy nhiên, để chạm tới tầng này, cọc phải xuyên qua lớp bùn sét dày, đặt ra thách thức lớn cho thi công.

Song hành cùng lớp đất yếu, mực nước ngầm trong khu vực thường ở cốt rất nông (chỉ từ 2 – 4 m), gây áp lực thủy tĩnh lớn lên các kết cấu ngầm, đồng thời làm thay đổi đặc tính ma sát thành bên cọc. Tại các khu vực gần sông Đuống, dòng chảy ngầm còn có thể gây xói ngầm, làm rỗng nền đất dưới chân công trình.

Trong môi trường địa chất phức tạp này, thí nghiệm PDA nếu không được chuẩn bị kỹ lưỡng có thể gây ra những hậu quả đáng tiếc: lớp đất yếu dày làm cho sóng ứng suất bị suy giảm nhanh chóng, ảnh hưởng đến chất lượng tín hiệu; áp lực nước lỗ rỗng dư gây nhiễu, khiến kết quả sức chịu tải bị đánh giá cao hơn thực tế.

Phần 3. Điều chỉnh “đòn bẩy” sóng: Năng lượng búa và tần số lấy mẫu khi làm PDA trên nền đất yếu

Để có được tín hiệu PST (Pile Signal Trace) rõ ràng và dữ liệu phân tích có chất lượng, cần phải điều chỉnh kỹ thuật phù hợp với nền đất đặc thù của Đông Anh – Gia Lâm.

Lưu ý 1 – Yêu cầu đặc biệt về năng lượng búa:

• Trong nền đất yếu, sức kháng của đất ở mũi và thân cọc có thể rất thấp, đòi hỏi kỹ sư và người thí nghiệm phải cân nhắc chọn búa có năng lượng phù hợp để huy động toàn bộ sức kháng của đất nền. Vì cọc cắm trong lớp bùn sét yếu sẽ có ma sát thành thấp, búa phải tạo đủ lực kích thích để sóng ứng suất có thể “cảm nhận” được sức kháng của các lớp đất bên dưới và phản hồi tín hiệu rõ ràng.

• Búa quá nhẹ sẽ không đủ năng lượng để kích thích cọc, tín hiệu nhiễu; búa quá nặng lại có thể làm nứt đầu cọc. Theo kinh nghiệm, với các cọc trong điều kiện đất yếu như vùng Đông Anh, cần tiến hành thí nghiệm kiểm tra năng lượng trước, hoặc tham khảo phần mềm GRLWEAP (Wave Equation Analysis of Piles) để lựa chọn búa phù hợp trước khi thực hiện PDA hàng loạt.

Lưu ý 2 – Tối ưu tần số lấy mẫu và vị trí lắp cảm biến:

• Thiết bị PDA phải đáp ứng yêu cầu ASTM D4945 về độ phân giải và tần số lấy mẫu (không được thấp hơn 5.000 Hz).

• Trong nền đất yếu dày, tín hiệu sóng dễ bị suy giảm. Cần lắp đặt cảm biến gia tốc và lực kế đối xứng qua tim cọc (theo tiêu chuẩn ASTM D4945) để tránh sai số do uốn cọc khi búa đập lệch tâm, đồng thời ghi lại thời điểm đầu cọc bị nứt vỡ bê tông để kịp thời thay thế phương tiện tạo lực hoặc gia cố đầu cọc.

Phần 4. Sóng dội từ mũi cọc: Phân tích kết quả CAPWAP với lớp bùn sét dày đặc

Sau quá trình thu thập dữ liệu thực địa, phần mềm CAPWAP (Case Pile Wave Analysis Program) được sử dụng để phân tích chuyên sâu dạng sóng, mô phỏng sự tương tác giữa cọc và đất nền. Tuy nhiên, đối với nền đất yếu khu vực ven sông, cần đặc biệt lưu ý:

• Hiệu chỉnh thông số mô hình (Soil Model): Chương trình CAPWAP yêu cầu nhập các giá trị đặc trưng của đất nền như Damping coefficient (Jc) (hệ số cản nhớt của đất) và Quake (Q) (giá trị biến dạng đàn hồi cực đại của đất). Nếu sử dụng các giá trị mặc định cho nền đất rời hoặc đất sét cứng, kết quả sức chịu tải từ phân tích CAPWAP sẽ bị sai lệch rất lớn. Cần có số liệu địa chất chi tiết (thí nghiệm mẫu nguyên dạng, cắt cánh hiện trường) tại khu vực để hiệu chỉnh.

• Phân bố sức kháng đơn vị (Unit Shaft Resistance): Trong các lớp bùn sét yếu (N<4), sức kháng bên đơn vị rất thấp, nhưng sự phân bố dọc thân cọc lại không đồng đều. CAPWAP sẽ giúp xác định giá trị Skin Friction (ma sát thành đơn vị) ở từng lớp đất cụ thể, từ đó kiểm tra lại giả thiết tính toán sức chịu tải cho cọc trong thiết kế.

• Kiểm tra lại kết quả bằng nén tĩnh định kỳ: Do lớp đất yếu dày đặc và sự phức tạp trong phân tích sóng, kết quả từ PDA/CAPWAP thường được khuyến nghị đối chiếu với ít nhất một thí nghiệm nén tĩnh (Static Load Test) trên cùng loại cọc, cùng điều kiện để hiệu chỉnh hệ số và đảm bảo độ chính xác cho những cọc tiếp theo.

Phần 5. Những rủi ro tiềm ẩn khi thí nghiệm và thi công cọc trong nền đất yếu

Theo kinh nghiệm thực chiến của các kỹ sư tại Khu vực, việc thi công cọc và thí nghiệm PDA trên nền đất yếu tiềm ẩn những rủi ro sau đây:

Rủi ro 1: Sập thành hố khoan hoặc sụt lún nền khi thực hiện cọc nhồi
Trong nền đất bùn sét bão hòa nước, việc thi công cọc nhồi tiềm ẩn nguy cơ sập thành hố khoan nếu không sử dụng ống vách và dung dịch bentonite với tỷ trọng phù hợp để giữ thành. Nếu mất ổn định cục bộ, đất đá xung quanh sẽ bị sập xuống hố khoan và gây ra khuyết tật bê tông cọc, thậm chí làm sụt lún nền xung quanh, ảnh hưởng đến công trình lân cận. Vì vậy, kết quả thí nghiệm cọc nhồi cần được phối hợp chặt chẽ với dữ liệu địa chất và quy trình thi công đảm bảo chất lượng.

Rủi ro 2: Gia tăng áp lực lỗ rỗng dư khi ép cọc hoặc đóng cọc
Khi thí nghiệm PDA bằng nguyên lý tạo xung động từ búa rơi (dành cho cọc đóng) hoặc máy ép thủy lực (dành cho cọc ép), vùng đất xung quanh bị tác động mạnh sẽ sinh ra áp lực nước lỗ rỗng dư. Trong nền đất yếu, nếu áp lực này thoát không kịp sẽ gây ra hiện tượng đẩy trồi cọc lên, làm sai lệch kết quả đo lún PDA cũng như ảnh hưởng kết cấu công trình. Do đó, với nền đất yếu vùng ven sông Hồng, bắt buộc phải có biện pháp giảm áp lực lỗ rỗng (giếng thoát nước, bố trí khoảng cách hợp lý giữa cọc) để tránh sạt lở bờ kè, ảnh hưởng công trình dân dụng xung quanh.

Phần 6. Chiến lược tối ưu tiến độ thí nghiệm PDA cho dự án tại Đông Anh, Gia Lâm

Trong bối cảnh các dự án hạ tầng và đô thị tại Đông Anh, Gia Lâm đang được triển khai gấp rút, tốc độ là một yếu tố then chốt. Để đảm bảo tiến độ thí nghiệm nền móng, các nhà thầu và chủ đầu tư cần lưu ý:

Lập kế hoạch thí nghiệm song song với giải phóng mặt bằng và đổ bê tông đầu cọc

• Yêu cầu đơn vị thi công chuẩn bị đầu cọc (cắt đầu cọc thừa, vỡ đầu bê tông) và gia cố mũi cọc theo đúng tiêu chuẩn để tránh phải thí nghiệm lại, gây chậm tiến độ dự án (đặc biệt khi các dự án nằm sát nhau trong khu vực đang lên quận).

Bố trí cọc thí nghiệm đại diện từ khi bắt đầu thi công đại trà, để vừa kiểm tra sức chịu tải, vừa hiệu chỉnh các thông số CAPWAP ngay trong giai đoạn đầu, tránh sự cố khi số lượng cọc hàng loạt.

Phần 7. Câu hỏi thường gặp (FAQ) – Giải đáp thắc mắc cho chủ đầu tư tại khu vực Đông Anh, Gia Lâm

Hỏi 1: Chi phí thí nghiệm PDA tại khu vực Đông Anh, Gia Lâm có cao hơn các khu vực khác không?

Trả lời: Chi phí thí nghiệm PDA tại khu vực Đông Anh, Gia Lâm có thể cao hơn các khu vực có nền đất tốt, do yêu cầu thiết bị chuyên dụng có độ nhạy cao (để thu tín hiệu trong đất yếu) và khối lượng phân tích CAPWAP phức tạp hơn (do cần hiệu chỉnh mô hình đất nền). Thông thường, chi phí sẽ dao động từ 8.000.000 – 15.000.000 VNĐ mỗi cọc, chưa bao gồm chi phí thuê búa nặng và vận chuyển thiết bị. Tuy nhiên, so với rủi ro sửa chữa nền móng sau này, chi phí này là hoàn toàn hợp lý.

Hỏi 2: Trong nền đất yếu, có thể thay thế hoàn toàn thí nghiệm nén tĩnh bằng PDA không?

Trả lời: PDA là phương pháp mạnh, nhưng trong nền đất yếu phức tạp và đặc thù như tại Đông Anh, Gia Lâm, để có kết quả tin cậy tuyệt đối cho thiết kế và hoàn công, nên kết hợp PDA với ít nhất 1 thí nghiệm nén tĩnh cho cọc móng mẫu (gieo cọc tiên phong). Thí nghiệm nén tĩnh sẽ là “chuẩn vàng” để hiệu chỉnh các thông số đầu vào cho phần mềm CAPWAP khi phân tích PDA, từ đó tiết kiệm chi phí tối đa và vẫn đảm bảo kết quả chính xác trong phạm vi sai số 10-15%.

Hỏi 3: Nên lấy tỷ lệ bao nhiêu phần trăm tổng số cọc để thí nghiệm PDA cho dự án?

Trả lời: Theo thông lệ quốc tế và kinh nghiệm thực tế tại Việt Nam, đối với nền đất yếu phức tạp cần kiểm soát chất lượng gắt gao, tỷ lệ PDA có thể nâng lên 1 – 3% tổng số cọc công trình. Đối với các công trình có quy mô cọc nhỏ (vài chục cọc), nên thí nghiệm tối thiểu 2 cọc đại diện. Đối với các dự án đại trà hàng nghìn cọc, có thể lấy mẫu 1% nhưng bố trí dải đều khắp mặt bằng để phát hiện tính không đồng nhất của địa tầng (đảm bảo chất lượng toàn bộ).

Phần 8. Kết luận – Thi công vững chắc trên “đại dương bùn” nhờ thấu hiểu địa tầng và làm chủ PDA

Để thi công nền móng thành công tại khu vực Đông Anh và Gia Lâm, cần phải thấu hiểu rõ ràng về đặc điểm địa tầng – một vùng bùn sét dày ẩn chứa “đại dương bùn”. Đặc thù phức tạp này đặt ra những yêu cầu đặc biệt khắt khe khi triển khai thí nghiệm PDA (Pile Driving Analyzer) và các biện pháp xử lý nền móng liên quan. Kết quả thí nghiệm cần được phân tích bởi các kỹ sư giàu kinh nghiệm, am hiểu địa chất khu vực và sử dụng thành thạo phần mềm CAPWAP, khắc phục tình trạng sai lệch do ảnh hưởng của lớp bùn yếu và các thấu kính cát chảy.
