Khảo sát địa chất KCN Quang Châu, Bắc Giang: Bài toán tìm kiếm tầng cát chịu lực cho nhà máy HOSIDEN, Foxconn

Đảm bảo độ lún tuyệt đối cho thiết bị sản xuất điện tử chính xác cao – Nền tảng vững chắc cho các “đại bàng” công nghệ toàn cầu

Mở đầu: Quang Châu – “Thủ phủ” công nghiệp công nghệ cao của miền Bắc

Khu công nghiệp Quang Châu, tọa lạc tại thị xã Việt Yên, tỉnh Bắc Giang, được đầu tư và xây dựng từ năm 2005, sở hữu diện tích khoảng 426 ha, trong đó diện tích đất xây dựng nhà máy là 275 ha. KCN nằm sát Quốc lộ 1A mới và sông Cầu, có vị trí quy hoạch tại phường Quang Châu, phường Vân Trung và phường Nếnh, với thời hạn hoạt động đến năm 2056.

Đây được đánh giá là một trong những khu công nghiệp lớn và quan trọng hàng đầu của tỉnh Bắc Giang và khu vực miền Bắc, nơi quy tụ nhiều “đại bàng” công nghệ toàn cầu trong lĩnh vực sản xuất linh kiện điện tử. Trong số đó, nổi bật nhất là Tập đoàn Foxconn (Đài Loan) và Tập đoàn Hosiden (Nhật Bản) – những doanh nghiệp yêu cầu khắt khe bậc nhất về độ ổn định và độ chính xác của nền móng công trình.

Đối với các nhà máy sản xuất linh kiện điện tử, nơi những dây chuyền tự động hóa, máy móc chính xác hoạt động với dung sai chỉ vài micromet, bài toán nền móng không chỉ là chịu tải – mà còn là kiểm soát độ lún tuyệt đối và chống rung động. Một sai số dù rất nhỏ cũng có thể ảnh hưởng đến chất lượng sản phẩm, gây hỏng hóc thiết bị và lãng phí hàng trăm tỷ đồng.

ACAO – với hơn 13 năm kinh nghiệm khảo sát địa chất tại các KCN trọng điểm miền Bắc – tự hào đã và đang đồng hành cùng các dự án tại KCN Quang Châu, giúp các chủ đầu tư nước ngoài “giải mã” tầng cát chịu lực tiềm ẩn dưới lòng đất, tối ưu hóa thiết kế móng, tiết kiệm chi phí và đảm bảo công trình vận hành ổn định bền vững.

Bài viết này sẽ phân tích đặc điểm địa chất đặc thù của KCN Quang Châu, phương pháp khảo sát chuyên sâu để tìm kiếm tầng cát chịu lực, và các tiêu chuẩn khắt khe về độ lún cho nhà máy sản xuất linh kiện điện tử của Foxconn và Hosiden.

1. KCN Quang Châu – Điểm đến chiến lược của các “đại bàng” công nghệ toàn cầu

1.1. Foxconn – “Gã khổng lồ” sản xuất linh kiện điện tử

Foxconn (tên đầy đủ là Hon Hai Precision Industry Co., Ltd.) là một trong những tập đoàn chế tạo linh kiện điện tử và máy tính lớn nhất thế giới. Tập đoàn này là đối tác sản xuất chiến lược của Apple, cung cấp các linh kiện và sản phẩm cho Macbook, iPad, iPhone và nhiều thiết bị công nghệ cao khác.

Tại KCN Quang Châu, Foxconn triển khai dự án nhà máy sản xuất linh kiện điện tử Fukang Technology với tổng vốn đầu tư hơn 12.500 tỷ đồng (hơn 500 triệu USD). Đây là nhà máy thứ 5 của Foxconn tại Việt Nam, quy mô sản xuất lớn, yêu cầu mặt bằng rộng và tải trọng công trình rất lớn, đặc biệt đối với các khu vực đặt máy móc có độ chính xác cao.

1.2. Hosiden – Công nghệ Nhật Bản với yêu cầu khắt khe

Hosiden là tập đoàn linh kiện điện tử hàng đầu của Nhật Bản, chuyên cung cấp các sản phẩm như đầu nối, công tắc, màn hình cảm ứng điện dung, mô-đun Bluetooth… cho các thương hiệu điện tử toàn cầu.

Tại Quang Châu, Công ty TNHH Hosiden Việt Nam (Bắc Giang) có địa chỉ tại lô C (C1), KCN Quang Châu. Là công ty 100% vốn Nhật Bản với tiêu chuẩn quản lý chất lượng và kỹ thuật cực kỳ nghiêm ngặt, các công trình của Hosiden đòi hỏi mức độ kiểm soát lún và rung động khắt khe nhất, đáp ứng các tiêu chuẩn JIS (Japanese Industrial Standards) và ISO.

1.3. Điểm chung – Yêu cầu “lún bằng không” cho nền móng

Cả hai tập đoàn này đều sản xuất các linh kiện điện tử có độ chính xác rất cao. Các dây chuyền lắp ráp tự động (SMT – Surface Mount Technology), máy CNC chính xác, thiết bị kiểm tra quang học (AOI)… đều yêu cầu nền móng có độ lún tuyệt đối và lún lệch cực kỳ nhỏ (thường ≤ 5-10mm toàn bộ chiều dài nhà xưởng, lún lệch giữa các móng liền kề ≤ 0,001 khoảng cách).

Trong sản xuất chip bán dẫn, độ dày của mỗi lớp chỉ ở mức nguyên tử, đòi hỏi khả năng kiểm soát nhiệt độ, áp suất và thời gian với độ chính xác cực cao – một sai số rất nhỏ cũng dẫn đến sản phẩm lỗi. Chính vì vậy, nền móng của các nhà máy này không được phép có bất kỳ chuyển động hoặc biến dạng nào (dù rất nhỏ) sau khi đưa vào vận hành.

Theo TCVN 9360:2012 (Quy trình kỹ thuật xác định độ lún công trình dân dụng và công nghiệp bằng phương pháp đo cao hình học), việc xác định độ lún là bắt buộc đối với các công trình quan trọng. Đối với các nhà máy sản xuất linh kiện điện tử, yêu cầu về độ lún còn khắt khe hơn nhiều so với các công trình thông thường, thường áp dụng tiêu chuẩn của chính các tập đoàn (nội bộ) thay vì chỉ dựa vào các TCVN.

Điều này có nghĩa: Cọc phải được thiết kế và thi công không gây lún hoặc lún cực kỳ nhỏ sau khi hoàn thiện, thông qua việc sử dụng cọc có sức chịu tải rất lớn và mũi cọc phải tựa trên tầng đất tốt ổn định (thường là tầng cát chặt hoặc đá gốc).

2. Đặc điểm địa chất KCN Quang Châu – “Giải mã” nền đất yếu Bắc Giang

Để thiết kế được nền móng đáp ứng các yêu cầu khắt khe của Foxconn và Hosiden, bước đầu tiên và quan trọng nhất là phải hiểu rõ cấu trúc địa chất của khu vực.

2.1. Bức tranh địa chất tổng quan

Theo các kết quả khảo sát thực tế của ACAO tại các KCN trọng điểm Bắc Giang (Quang Châu, Vân Trung, Đình Trám…), nền đất khu vực này thuộc vùng đồng bằng châu thổ sông Cầu – sông Thương, với cấu trúc địa tầng điển hình từ trên xuống dưới thường gồm:

2.2. Điểm đặc biệt – Khu vực giáp sông Cầu

Một số lô đất trong KCN Quang Châu nằm gần sông Cầu, có thể có mực nước ngầm cao (1–2m) và nguy cơ xuất hiện thấu kính cát mịn (cát chảy) xen kẹp trong lớp bùn sét. Điều này ảnh hưởng trực tiếp đến công tác thi công cọc và yêu cầu xử lý đặc biệt trong quá trình khảo sát và thiết kế.

2.3. “Lớp đất tử thần” – Thách thức lớn nhất

Lớp bùn sét dày 8-10m (lớp 2) với chỉ số N-SPT chỉ từ 0-3 búa, sức kháng cắt không thoát nước cᵤ chỉ 4-6 kPa là lớp đất nguy hiểm nhất. Bất kỳ tải trọng nào (dù là tải trọng đắp của nền đường, hay tải trọng từ móng công trình) đều có thể gây ra lún cố kết lớn, thậm chí phá hoại cắt nếu không được xử lý hoặc có giải pháp móng phù hợp.

Với các nhà máy Foxconn và Hosiden yêu cầu tốc độ lún dư ≤ 1–2mm/năm sau khi hoàn thành, việc xử lý triệt để ảnh hưởng của lớp bùn sét yếu này là yêu cầu bắt buộc.

3. Bài toán tìm kiếm tầng cát chịu lực – “Chìa khóa” cho nền móng tối ưu

3.1. Tầng cát chịu lực – “Mục tiêu” của mũi cọc

Theo kết quả khảo sát thực tế, tại KCN Quang Châu, tầng cát hạt trung đến thô (lớp 5) thường xuất hiện ở độ sâu từ 25–35m, với chỉ số N-SPT ≥ 30–45 và góc ma sát trong φ = 32–38°. Đây là tầng đất lý tưởng để làm đích đến cho mũi cọc chống (end-bearing piles), đặc biệt đối với các công trình có tải trọng lớn và yêu cầu độ lún cực kỳ nhỏ.

Tại sao lại là tầng cát hạt trung đến thô?

• Sức kháng mũi lớn: Với N-SPT ≥ 30, sức kháng mũi cọc đóng/ép có thể đạt 3.000–4.000 kPa, đảm bảo cọc không bị lún dưới tải trọng thiết kế.

• Độ lún nhỏ: Cọc tựa trên nền cát chặt có độ lún tuyệt đối rất nhỏ (thường ≤ 1–2cm), đáp ứng yêu cầu của nhà máy điện tử.

• Tính ổn định cao: Cát chặt không bị lún cố kết theo thời gian như bùn sét hoặc sét pha dẻo.

Lưu ý: Không thể dừng cọc ở lớp 4 (cát hạt mịn – trung, N-SPT = 15–25) vì lớp này chỉ có thể làm nền cho cọc ma sát – không đủ sức kháng mũi để đảm bảo độ lún cực nhỏ cho nhà máy điện tử.

3.2. Phương pháp khảo sát “xác định chính xác” tầng cát chịu lực

Để tìm kiếm tầng cát chịu lực và xác định độ sâu xuất hiện của nó, ACAO áp dụng quy trình khảo sát chuyên sâu:

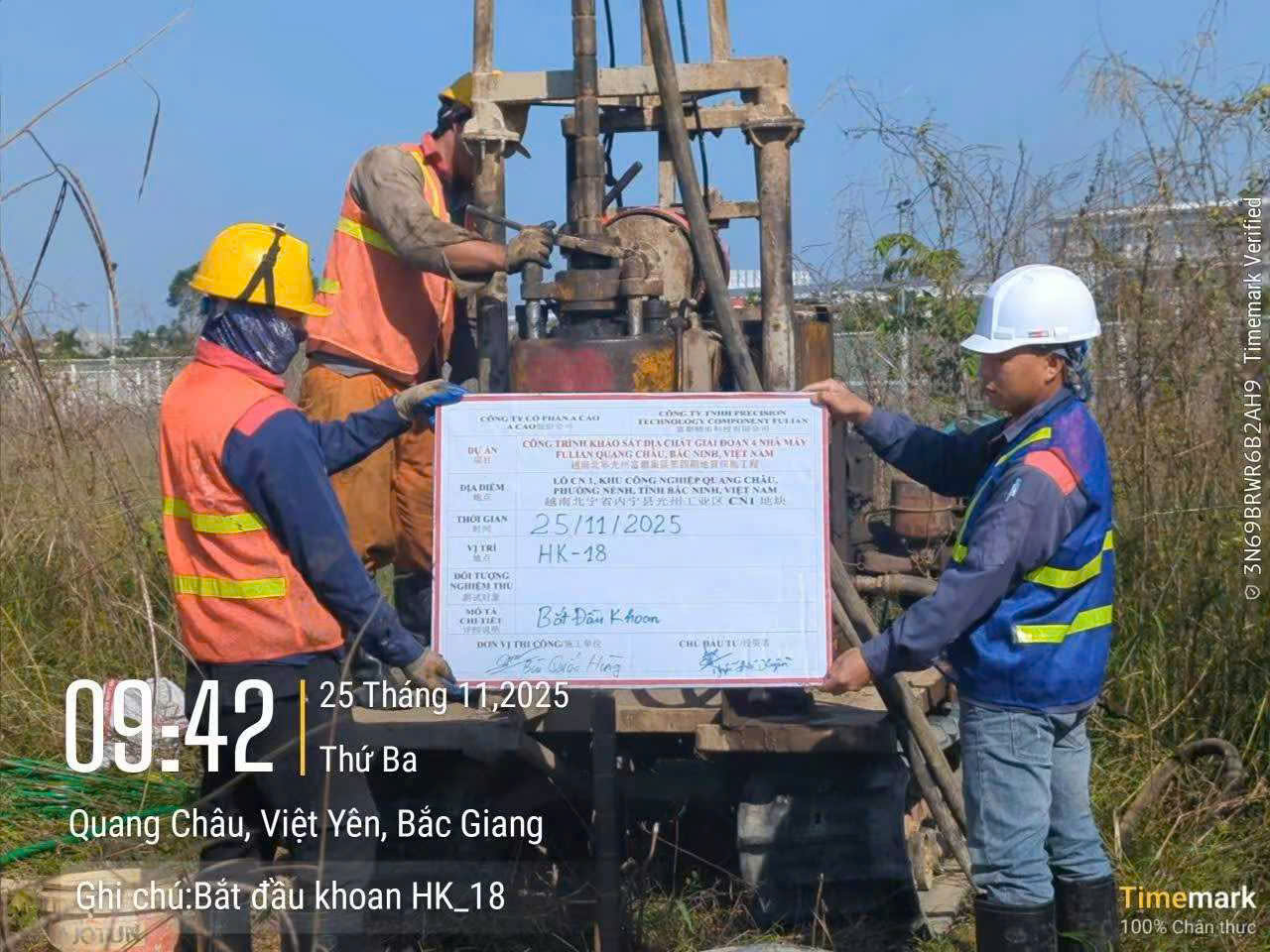

1. Khoan khảo sát với mật độ dày và độ sâu đủ lớn (≥ 45m): Không thể dừng ở 20-25m như khảo sát thông thường, vì lớp cát chặt thực tế nằm sâu hơn.

2. Thí nghiệm SPT mỗi 2m trong phạm vi 0-35m, đặc biệt chú ý các biến động N-SPT để phát hiện ranh giới giữa lớp 4 và lớp 5.

3. Bổ sung thí nghiệm CPTu (xuyên tĩnh điện tử) tại các vị trí đại diện để đánh giá liên tục sức kháng mũi (qc) và ma sát thân cọc (fs), xác định chính xác ranh giới các lớp đất.

4. Lấy mẫu đất nguyên dạng bằng ống Shelby trong lớp sét pha và bùn sét để thí nghiệm nén lún oedometer trong phòng LAS‑XD 990, đánh giá độ lún cố kết tiềm năng nếu không xử lý nền.

3.3. Độ sâu dừng cọc – “Quyết định” kinh tế và kỹ thuật

Dựa trên kết quả khảo sát, độ sâu dừng cọc có thể được xác định:

• Với cọc PHC (cọc đóng/ép): Mũi cọc phải dừng ở lớp 5 (cát chặt, N ≥ 30). Chiều dài cọc thường từ 28–36m tùy theo khu vực cụ thể trong KCN.

• Với cọc khoan nhồi: Cũng phải đảm bảo mũi cọc cắm vào lớp 5 ít nhất 3–5 lần đường kính cọc, tương ứng chiều sâu từ 25–35m.

Việc xác định chính xác ranh giới giữa lớp 4 và lớp 5 giúp chủ đầu tư tiết kiệm 3-5m cọc cho mỗi cây cọc – tương đương hàng tỷ đồng cho toàn bộ dự án với số lượng cọc lên đến hàng nghìn cây.

4. Thí nghiệm kiểm định chất lượng cọc – Đảm bảo “lún tuyệt đối”

4.1. Thí nghiệm PDA (Pile Dynamic Analyzer) – “X‑quang” toàn diện cho cọc

PDA là phương pháp thí nghiệm động biến dạng lớn, cho phép:

• Xác định sức chịu tải thực tế của cọc (chính xác đến 90–95% so với nén tĩnh) ngay tại hiện trường.

• Đánh giá tính toàn vẹn và phát hiện khuyết tật (nứt, rỗng, thay đổi tiết diện) trong lòng cọc.

• Kiểm tra phân bố ma sát thân cọc và sức kháng mũi theo chiều sâu – xác nhận xem mũi cọc đã thực sự tựa vào tầng cát chặt hay chưa.

Đối với các dự án của Foxconn và Hosiden, thí nghiệm PDA được thực hiện trên ít nhất 5-10% tổng số cọc, ưu tiên:

• Cọc tại các vị trí có tải trọng cột lớn nhất.

• Cọc tại khu vực đặt máy móc có yêu cầu độ lún khắt khe nhất.

• Cọc có tín hiệu bất thường trong quá trình thi công (lực ép tăng đột biến, cọc bị trồi…).

4.2. Phân tích nâng cao CAPWAP – “Sổ tay” sức chịu tải chi tiết

Dữ liệu PDA sau đó được phân tích chuyên sâu bằng phần mềm CAPWAP (Case Pile Wave Analysis Program), cho phép:

• Xác định sức chịu tải tĩnh giới hạn của cọc (Qᵤ).

• Phân bố (a) ma sát thân cọc theo từng lớp đất và (b) sức kháng mũi tại mũi cọc.

• Ước tính độ lún của cọc dưới tải trọng làm việc.

Kết quả CAPWAP được đối chiếu với yêu cầu thiết kế, nếu cọc đủ khả năng chịu tải và không có khuyết tật, công trình được nghiệm thu và tiếp tục thi công.

4.3. Quan trắc lún sau xây dựng – Đảm bảo “lún bằng không”

Đối với các nhà máy sản xuất linh kiện điện tử, việc quan trắc lún không chỉ dừng ở giai đoạn thi công mà còn kéo dài suốt vòng đời vận hành. ACAO khuyến nghị:

• Lắp đặt hệ thống mốc quan trắc lún tại các móng cột trọng yếu và tại các vị trí đặt máy móc nhạy cảm.

• Đo độ lún định kỳ 3–6 tháng/lần trong năm đầu sau khi đưa công trình vào sử dụng, sau đó 12 tháng/lần.

• Xây dựng ngưỡng cảnh báo – nếu độ lún vượt quá 50% giá trị cho phép, có kế hoạch kiểm tra và xử lý kịp thời.

Theo TCVN 9362:2012 – Tiêu chuẩn thiết kế nền nhà và công trình, việc thiết kế nền móng phải dựa trên các đặc trưng cơ lý của đất nền, bao gồm cường độ chịu tải, biến dạng và độ lún. Đối với các công trình của Foxconn và Hosiden, yêu cầu này càng trở nên khắt khe hơn, thường tham chiếu các tiêu chuẩn quốc tế (ASTM, JIS, Eurocode) làm chuẩn mực.

5. Kết luận và khuyến nghị

5.1. Bài toán nền móng cho nhà máy điện tử – Không thể “ước lượng”

KCN Quang Châu, với sự hiện diện của Foxconn và Hosiden, đang khẳng định vị thế là trung tâm sản xuất linh kiện điện tử hàng đầu miền Bắc. Tuy nhiên, nền đất yếu đặc trưng của vùng đồng bằng Bắc Giang đặt ra những thách thức lớn cho công tác khảo sát và thiết kế nền móng.

Ba yếu tố quyết định thành công:

1. Khảo sát địa chất phải đủ sâu, đủ mật độ – Không thể dừng ở 20-25m. Cần khoan đến độ sâu ≥ 45m, kết hợp SPT và CPTu để xác định chính xác ranh giới tầng cát chịu lực.

2. Xác định chính xác tầng cát chịu lực – Đối với nhà máy điện tử, chỉ có cọc tựa trên tầng cát chặt (N ≥ 30) mới đảm bảo độ lún < 2cm và lún lệch < 5mm.

3. Kiểm định chất lượng cọc chặt chẽ – Thực hiện PIT trên 100% cọc, PDA trên 5-10% cọc và phân tích CAPWAP để xác nhận sức chịu tải thực tế trước khi nghiệm thu.

5.2. Lựa chọn đối tác khảo sát – “Bước ngoặt” của dự án

Với hơn 13 năm kinh nghiệm khảo sát địa chất tại các KCN trọng điểm miền Bắc, cùng phòng thí nghiệm LAS‑XD 990 được Bộ Xây dựng chứng nhận, ACAO tự tin là đối tác tin cậy của các tập đoàn đa quốc gia:

• Hiểu sâu sắc đặc điểm địa chất vùng đồng bằng Bắc Giang, bao gồm các thấu kính cát mịn, lớp bùn sét dày đặc và tầng cát chặt ổn định ở độ sâu 25-35m.

• Sở hữu thiết bị khoan thủy lực hiện đại, máy PDA & PIT nhập khẩu, và phòng thí nghiệm đạt chuẩn – đáp ứng các yêu cầu khắt khe nhất của Tập đoàn Nhật Bản, Đài Loan.

• Cung cấp báo cáo song ngữ (Anh – Việt), tuân thủ TCVN và ASTM/JIS – giúp chủ đầu tư nước ngoài dễ dàng thẩm định và phê duyệt.

• Cam kết tiến độ “thần tốc” – Rút ngắn thời gian khảo sát, giúp dự án Foxconn, Hosiden không bị chậm tiến độ do công tác nền móng.

5.3. ACAO – Đồng hành cùng sự phát triển của KCN Quang Châu

Hãy để ACAO đồng hành cùng dự án của bạn tại KCN Quang Châu. Chúng tôi cam kết:

• Khảo sát địa chất bài bản, minh bạch – Mọi số liệu đều được kiểm tra chéo và kiểm định bởi phòng thí nghiệm độc lập LAS‑XD 990.

• Tư vấn giải pháp móng tối ưu – Vừa đáp ứng yêu cầu “lún tuyệt đối” của nhà máy điện tử, vừa tiết kiệm chi phí vật liệu.

• Hỗ trợ kỹ thuật trong toàn bộ quá trình thi công – Từ giám sát thi công cọc, kiểm định PDA, đến quan trắc lún sau khi đưa công trình vào vận hành.
