Khảo sát địa chất tại Bắc Giang

Bắc Giang đang là một trong những trung tâm công nghiệp phát triển năng động nhất phía Bắc, với 10 khu công nghiệp (KCN) đã được phê duyệt chủ trương đầu tư, tổng diện tích quy hoạch lên tới 2.474,8ha. Tuy nhiên, ẩn sâu bên dưới bề mặt bằng phẳng của các KCN và đô thị là một bức tranh địa chất vô cùng phức tạp. Bài viết này sẽ phân tích chi tiết cấu trúc địa tầng điển hình, những thách thức đặc thù của từng khu vực và ảnh hưởng của nó đến công tác khảo sát địa chất, thiết kế nền móng.

1. Tổng quan địa hình và quá trình hình thành địa chất

Bắc Giang là tỉnh có địa hình đa dạng, nằm trong vùng chuyển tiếp giữa vùng núi phía Bắc với châu thổ sông Hồng ở phía Nam. Cấu trúc địa hình được chia làm hai tiểu vùng rõ rệt:

• Vùng miền núi chiếm 72% diện tích toàn tỉnh, bao gồm các huyện vùng cao và núi như Sơn Động, Lục Ngạn, Yên Thế, Lạng Giang, Lục Nam, Tân Yên và Yên Dũng. Đặc trưng bởi địa hình đồi núi phân cắt mạnh, thung lũng hẹp.

• Vùng trung du – đồng bằng chiếm 28% diện tích, bao gồm các huyện: Hiệp Hòa, Việt Yên và thành phố Bắc Giang. Đây là khu vực tập trung các KCN trọng điểm và đô thị hóa mạnh mẽ, đồng thời cũng là nơi chịu ảnh hưởng mạnh nhất của nền đất yếu.

Quá trình hình thành địa chất Bắc Giang là sự đan xen phức tạp của các thành tạo trầm tích lục nguyên – carbonat thuộc các hệ tầng khác nhau, trải dài từ Paleozoi đến Đệ tứ. Trong khuôn khổ bài viết này, chúng tôi tập trung vào các trầm tích bở rời Đệ tứ, đặc biệt là trầm tích Holocen – nơi chứa các lớp đất yếu, có ảnh hưởng trực tiếp đến các công trình xây dựng hiện đại.

2. Địa tầng nông và hiện trạng nền đất yếu tại các khu vực trọng điểm

Sự phân bố và chiều dày các lớp đất yếu tại Bắc Giang có sự khác biệt rõ rệt theo từng khu vực, đặc biệt là giữa vùng trung du – đồng bằng phía Nam và vùng miền núi phía Bắc.

2.1. Khu vực Việt Yên – thành phố Bắc Giang: lớp đất yếu hình thành do trầm tích đầm lầy Holocen

Khu vực Việt Yên và thành phố Bắc Giang nằm trong vùng trầm tích Đệ tứ của châu thổ sông Hồng, được hình thành từ quá trình bồi đắp hỗn hợp của sông Cầu, sông Thương và các chi lưu. Cấu trúc địa tầng điển hình từ trên xuống dưới bao gồm:

Lưu ý: Số liệu chỉ mang tính tham khảo từ tổng hợp các công trình khảo sát tại khu vực, có sự biến động tùy theo vị trí cụ thể.

2.2. Khu vực Yên Dũng – Lạng Giang: vùng đất yếu dày do trầm tích biển nông – đầm lầy

Khác với Việt Yên, khu vực Yên Dũng và Lạng Giang nằm trong vùng trũng thấp hơn, chịu ảnh hưởng mạnh của quá trình biển tiến Flandrian trong Holocen. Lớp bùn sét hữu cơ ở đây dày hơn rõ rệt.

Tại khu vực này, các trầm tích bùn sét có chiều dày lên tới 11–13m, thuộc dạng đất yếu rất đặc trưng do hình thành trong môi trường đầm lầy ven biển của Holocen. Hệ số rỗng của đất thường rất lớn (> 1,5 – 1,8), dẫn đến tính nén lún rất cao khi chịu tải trọng. Điều này tạo ra một thách thức lớn đối với các dự án xây dựng nhà xưởng, kho bãi và các công trình hạ tầng.

3. Nguyên nhân xuất hiện vùng trũng tự nhiên tại Lục Nam, Sơn Động, Yên Thế

Khác với các khu vực trung du – đồng bằng, các huyện miền núi phía Bắc như Lục Nam, Sơn Động, Yên Thế có đặc điểm địa hình và địa chất hoàn toàn khác biệt. Sự xuất hiện của các vùng trũng tự nhiên nơi đây bắt nguồn từ hai yếu tố chính:

3.1. Thung lũng dọc các đới đứt gãy kiến tạo

Khu vực này nằm trong vùng ảnh hưởng của các đứt gãy lớn như đứt gãy sông Hồng và đứt gãy sông Chảy, với phương chính Tây Bắc – Đông Nam. Hoạt động kiến tạo đã tạo ra các lòng máng trũng dọc theo các đới đứt gãy, sau đó được các hệ thống sông suối bồi lấp tạo thành các thung lũng dạng fault valley.

Các thung lũng trũng này thường có cấu trúc địa tầng phức tạp, với sự chuyển đổi nhanh chóng giữa các loại đất và đá theo phương ngang. Điều này đặt ra yêu cầu cao về mật độ hố khoan khi khảo sát các công trình cầu, đường và hạ tầng qua các thung lũng này.

3.2. Quá trình bào mòn và bồi tụ xen kẽ mạnh mẽ

Địa hình đồi núi dốc, khe suối cắt sâu tạo điều kiện cho quá trình xói mòn – bồi tụ diễn ra mạnh mẽ, hình thành nên các thung lũng hẹp song song với phương dòng chảy. Trong các thung lũng này, ngoài các lớp phù sa mới, còn có thể tồn tại các trầm tích thềm sông cổ với cấu trúc phân lớp phức tạp (hỗn hợp cuội, sỏi, cát, sét). Việc xác định ranh giới giữa các lớp đất này và mực nước ngầm thay đổi liên tục khiến công tác khảo sát địa chất, đặc biệt cho các dự án nền đường, đòi hỏi phải có chiến lược nghiên cứu tỉ mỉ, kết hợp nhiều phương pháp thí nghiệm hiện trường.

4. Ảnh hưởng của hệ thống sông đến phân bố trầm tích bở rời

4.1. Sông Cầu – “mạch máu” chính của Bắc Giang

Sông Cầu dài 288 km, là một trong những dòng sông chính cung cấp tới 47% lượng nước cho hệ thống sông Thái Bình. Sông bắt nguồn từ dãy núi Tam Đảo, chảy qua tỉnh Bắc Giang với đoạn dài khoảng 69 km. Quá trình sông Cầu bồi đắp trầm tích đã tạo thành vùng đất phù sa ven sông màu mỡ, nhưng cũng là nguồn cung cấp vật liệu cho các lớp đất yếu dạng cát pha, bùn sét pha ở vùng trũng thấp. Lòng sông rộng, độ dốc thấp tạo điều kiện cho vật liệu hạt mịn lắng đọng, hình thành các lớp trầm tích phân lớp mỏng xen kẹp phức tạp.

4.2. Sông Thương và hệ thống sông Lục Nam

Sông Thương khởi nguồn từ dãy núi Na Pa Phước (huyện Chi Lăng, Lạng Sơn), chảy vào Bắc Giang theo hướng Tây Bắc – Đông Nam trong một máng trũng Mai Sao. Sông Lục Nam dài khoảng 175 km, chảy qua địa phận Bắc Giang khoảng 150 km, có các phụ lưu chính như sông Cẩm Đàn, sông Thanh Luận, sông Rán.

Tác động chính của các hệ thống sông này đến nền đất bở rời xây dựng:

• Phân bố không đồng đều: Trầm tích hạt thô (cuội, sỏi, cát) thường tập trung tại các khu vực cửa sông, khúc uốn cong (lòng sông cổ, bãi bồi cao), trong khi trầm tích hạt mịn (bùn sét, sét pha) lắng đọng tại các vùng trũng ngập nước, đầm lầy.

• Tạo lớp đất yếu xen kẹp phức tạp: Quá trình sông thay đổi dòng chảy (uốn khúc, cắt dòng, tạo bãi bồi mới) theo thời gian đã tạo ra sự đan xen phức tạp của các thể cát, bùn sét, tạo thành các “thấu kính” đất yếu có kích thước nhỏ trong nền.

• Mực nước ngầm nông và biến động: Mực nước ngầm khu vực gần sông thường ở độ sâu chỉ 1,5 – 3,0m, dao động theo mùa và theo chế độ thủy triều trên sông, ảnh hưởng đến quá trình thi công móng và đào hố sâu.

5. Ảnh hưởng đến công tác khảo sát địa chất nền đường

Dựa trên những thách thức địa chất đã được phân tích, các dự án hạ tầng tại Bắc Giang đòi hỏi một chiến lược khảo sát được thiết kế riêng biệt, đặc biệt là đối với các công trình giao thông dài như quốc lộ, đường cao tốc, đường vành đai, kết nối các KCN.

5.1. Nền đường qua vùng đất yếu dày (Yên Dũng, Lạng Giang)

Chiều dày bùn sét lớn kết hợp với chỉ số SPT (N) rất thấp <4 khiến nền hầu như không có khả năng chịu tải tự nhiên. Điều này đòi hỏi phải áp dụng các giải pháp xử lý triệt để như bấc thấm (PVD) + gia tải trước hoặc cọc cát – trụ đất xi măng. Tuy nhiên, việc thiếu số liệu thí nghiệm cố kết trong phòng và thí nghiệm cắt cánh hiện trường (VST) sẽ dẫn đến rủi ro thiết kế sai chiều cao gia tải, thời gian chờ lún kéo dài hoặc mất ổn định mái taluy. Cần thực hiện thí nghiệm nén cố kết (TCVN 4200) để xác định hệ số nén lún (C c) và hệ số cố kết thấm (C v), đồng thời thực hiện thí nghiệm VST để xác định Sᵤ – thông số quan trọng cho tính toán ổn định.

5.2. Nền đường vùng trũng thung lũng hẹp (Lục Nam, Sơn Động, Yên Thế)

Địa chất thay đổi liên tục giữa các lớp đất sét pha, bùn sét và các thấu kính cát cuội sỏi. Tình trạng này nếu chỉ khoan theo mật độ tiêu chuẩn (100–200m/hố) có thể bỏ sót những vệt đất yếu cục bộ, gây lún lệch, nứt dọc trong quá trình khai thác.

Các khuyến nghị cho loại hình địa chất này:

• Tăng mật độ hố khoan và kết hợp đào thăm dò: Khoan khống chế tại các vị trí trũng, kết hợp hố đào thăm dò để quan sát trực tiếp cấu trúc địa tầng nông. Mật độ hố khoan nên được điều chỉnh từ 50 – 100m/hố tại các khu vực có biến động mạnh về địa hình và thành phần thạch học.

• Thí nghiệm hiện trường chuyên sâu (CPTu): Thí nghiệm xuyên tĩnh điện (CPTu) có thể ghi lại sức kháng xuyên liên tục theo từng cm, giúp phát hiện triệt để các lớp đất yếu mỏng mà SPT và khoan lấy mẫu thông thường có thể bỏ qua.

• Lấy mẫu nguyên dạng bằng ống Shelby: Để bảo toàn cấu trúc tự nhiên của lớp bùn sét yếu, tránh xáo trộn mẫu khi kéo lên, đảm bảo các thí nghiệm trong phòng cho ra các chỉ tiêu cơ lý chính xác phản ánh đúng thực tế nền đất.

6. Khuyến nghị chiến lược cho các dự án tại Bắc Giang

✅ Đầu tư khảo sát địa chất chuyên sâu ngay từ giai đoạn quy hoạch

Đối với các dự án đầu tư xây dựng, chi phí khảo sát địa chất là khoản đầu tư nhỏ nhưng có vai trò quyết định đến sự an toàn, bền vững và khả năng tối ưu chi phí của toàn bộ dự án. Việc cắt giảm khối lượng khảo sát có thể dẫn đến các rủi ro lún, nứt, mất ổn định với chi phí khắc phục gấp nhiều lần.

✅ Lựa chọn đơn vị khảo sát giàu kinh nghiệm tại Bắc Giang

Với sự đa dạng của địa chất từ đồng bằng lên miền núi, kinh nghiệm “thực chiến” và hiểu biết sâu sắc về các hệ tầng trầm tích Đệ tứ của địa phương là yếu tố quan trọng để các đơn vị khảo sát tổ chức phương án hợp lý, phát hiện sớm các dị thường địa chất.

✅ Tuân thủ bộ tiêu chuẩn khảo sát hiện hành

Các tiêu chuẩn cần được áp dụng đồng bộ: TCVN 9351:2012 (Thí nghiệm xuyên tiêu chuẩn SPT), TCVN 4200:2012 (Thí nghiệm nén lún), TCVN 10184:2021 (Thí nghiệm cắt cánh hiện trường VST), TCVN 9354:2012 (Thí nghiệm tấm nén phẳng xác định mô đun biến dạng E₀).

✅ Phối hợp liên ngành ngay từ giai đoạn lập dự án

Chủ đầu tư cần làm việc chặt chẽ với đơn vị khảo sát, đơn vị thiết kế và cơ quan quản lý địa phương ngay từ giai đoạn đầu để có được bức tranh tổng thể về địa chất khu vực, từ đó xác định phương án nền móng tối ưu và tiết kiệm chi phí nhất.

7. Kết luận

Bắc Giang là vùng đất có cấu trúc địa chất đa dạng, phân hóa rõ rệt giữa vùng trung du – đồng bằng phía Nam và vùng miền núi phía Bắc.

• Tại khu vực Việt Yên – thành phố Bắc Giang, lớp đất yếu (bùn sét, sét pha dẻo chảy) có chiều dày vừa phải (khoảng 6 – 10m), thuận lợi cho phát triển đô thị và công nghiệp nếu có biện pháp xử lý nền phù hợp.

• Tại khu vực Yên Dũng – Lạng Giang, lớp bùn sét có chiều dày lớn (từ 10 – 16m), đặt ra yêu cầu bắt buộc về xử lý nền triệt để (bấc thấm + gia tải hoặc cọc cát – trụ đất xi măng) cho hầu hết các công trình hạ tầng.

• Tại các huyện miền núi Lục Nam, Sơn Động, Yên Thế, địa hình thung lũng hẹp, cấu trúc địa chất không đồng nhất, đòi hỏi mật độ khảo sát dày đặc và phương pháp thí nghiệm chuyên sâu (CPTu, VST, ống Shelby).

Hiểu đúng bức tranh địa chất đặc thù của từng tiểu vùng trong tỉnh Bắc Giang là yếu tố sống còn để thiết kế và thi công các công trình hạ tầng, nền móng nhà xưởng, đảm bảo an toàn – bền vững – tối ưu chi phí.

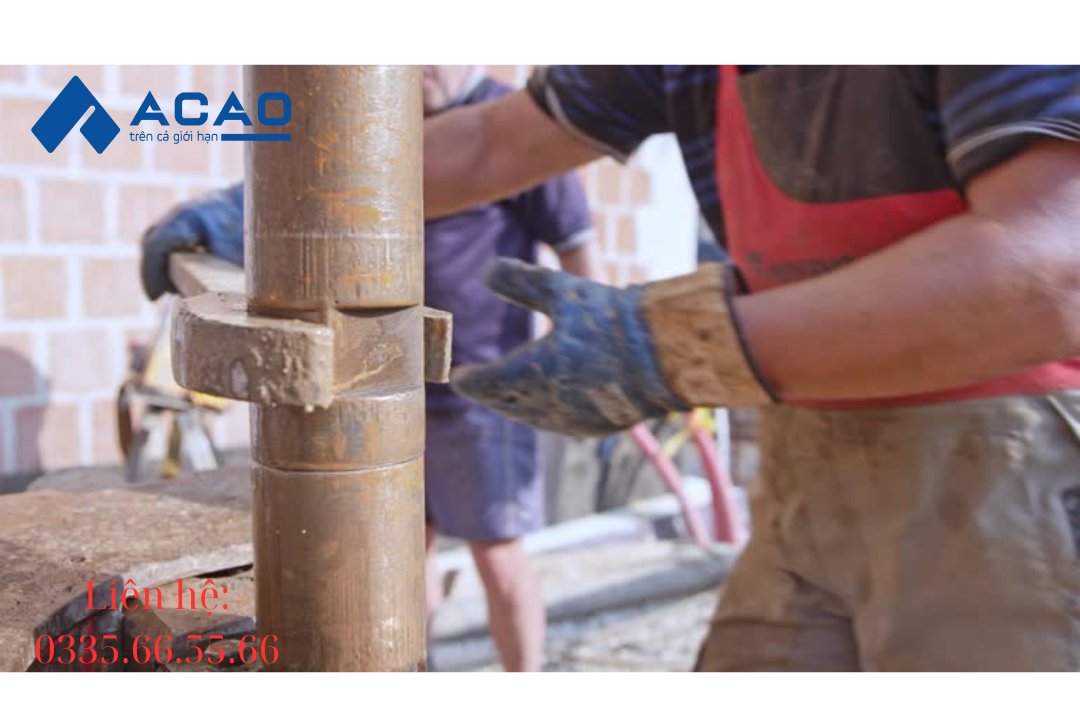

📌 ACAO – Đối tác khảo sát địa chất tin cậy cho mọi công trình tại Bắc Giang, với đội ngũ kỹ sư giàu kinh nghiệm và hệ thống thiết bị hiện đại (khoan XY-1, CPTu, SPT, VST), cùng phòng thí nghiệm LAS XD 990 đạt chuẩn quốc gia.
