Khảo sát địa chất ở Hà Nam: Kỹ thuật lấy mẫu và thí nghiệm SPT chuẩn xác

Tại các KCN trọng điểm như Đồng Văn, Hòa Mạc, việc khoan khảo sát địa chất đến độ sâu trên 50m là một “bài toán khó” đối với nhiều nhà thầu, đặc biệt khi gặp tầng cát hạt nhỏ nằm sâu dưới lớp đá vôi karst và lớp đất yếu dày đặc. Việc lấy mẫu nguyên dạng và thực hiện thí nghiệm xuyên tiêu chuẩn (SPT) chính xác ở độ sâu lớn không chỉ đòi hỏi kỹ thuật điêu luyện, mà còn cần trang thiết bị chuyên dụng và sự am hiểu sâu sắc về đặc điểm địa chất đặc thù của khu vực phía Tây Hà Nam. Nhiều dự án đã phải chi thêm hàng tỷ đồng để xử lý sự cố do thiếu dữ liệu địa chất chính xác ở tầng sâu. Bài viết này sẽ đi sâu phân tích những thách thức then chốt, đồng thời giới thiệu các kỹ thuật tiên tiến và giải pháp toàn diện từ ACAO, giúp chủ đầu tư và nhà thầu có cái nhìn rõ ràng và chủ động hơn trong công tác khảo sát nền móng cho các công trình tải trọng lớn. Với hơn 17 năm kinh nghiệm và sở hữu Phòng thí nghiệm LAS-XD 990 đạt chuẩn Bộ Xây dựng, ACAO đã và đang khẳng định vị thế là đơn vị tiên phong, giải mã thành công những “lát cắt” địa chất phức tạp nhất tại vùng đất này.

🗺️ 1. Bức tranh địa chất tầng sâu tại Hà Nam – Vùng chuyển tiếp đầy thách thức

Hà Nam, với vị trí nằm trong lòng chảo trầm tích của đồng bằng sông Hồng và tiếp giáp với vùng núi đá vôi phía Tây, là nơi có cấu trúc địa tầng vô cùng phức tạp. Nếu chỉ dừng lại ở các tầng nông (20 – 30m), nhiều chủ đầu tư có thể bỏ lỡ những “ẩn số” quan trọng ở độ sâu trên 50m. Cấu trúc địa tầng điển hình từ trên xuống dưới tại khu vực này thường bao gồm:

⚠️ “Cái bẫy” cát chảy ở tầng sâu: Đặc biệt nguy hiểm, ở độ sâu trên 45m, khu vực Hà Nam có sự xuất hiện của tầng cát hạt nhỏ đến trung thuộc hệ tầng Thái Bình. Do nằm sâu và chịu áp lực nước lỗ rỗng lớn, tầng cát này dễ bị hóa lỏng, gây ra hiện tượng cát chảy (quick sand) trong quá trình khoan. Điều này dẫn đến sập thành hố khoan, kẹt cần, mất mẫu và thậm chí gây tai nạn nghiêm trọng nếu không có biện pháp kiểm soát chuyên nghiệp.

Nếu chỉ dựa vào kết quả khảo sát từ các hố khoan nông (dừng ở 30 – 35m) và bỏ qua tầng cát sâu, nhà thầu dễ mắc sai lầm chiến lược trong thiết kế móng cọc cho các nhà máy, bến cảng có tải trọng lớn (như các dự án tại KCN Đồng Văn IV). Hậu quả là cọc bị “treo”, ảnh hưởng nghiêm trọng đến sức chịu tải và độ lún lâu dài của công trình.

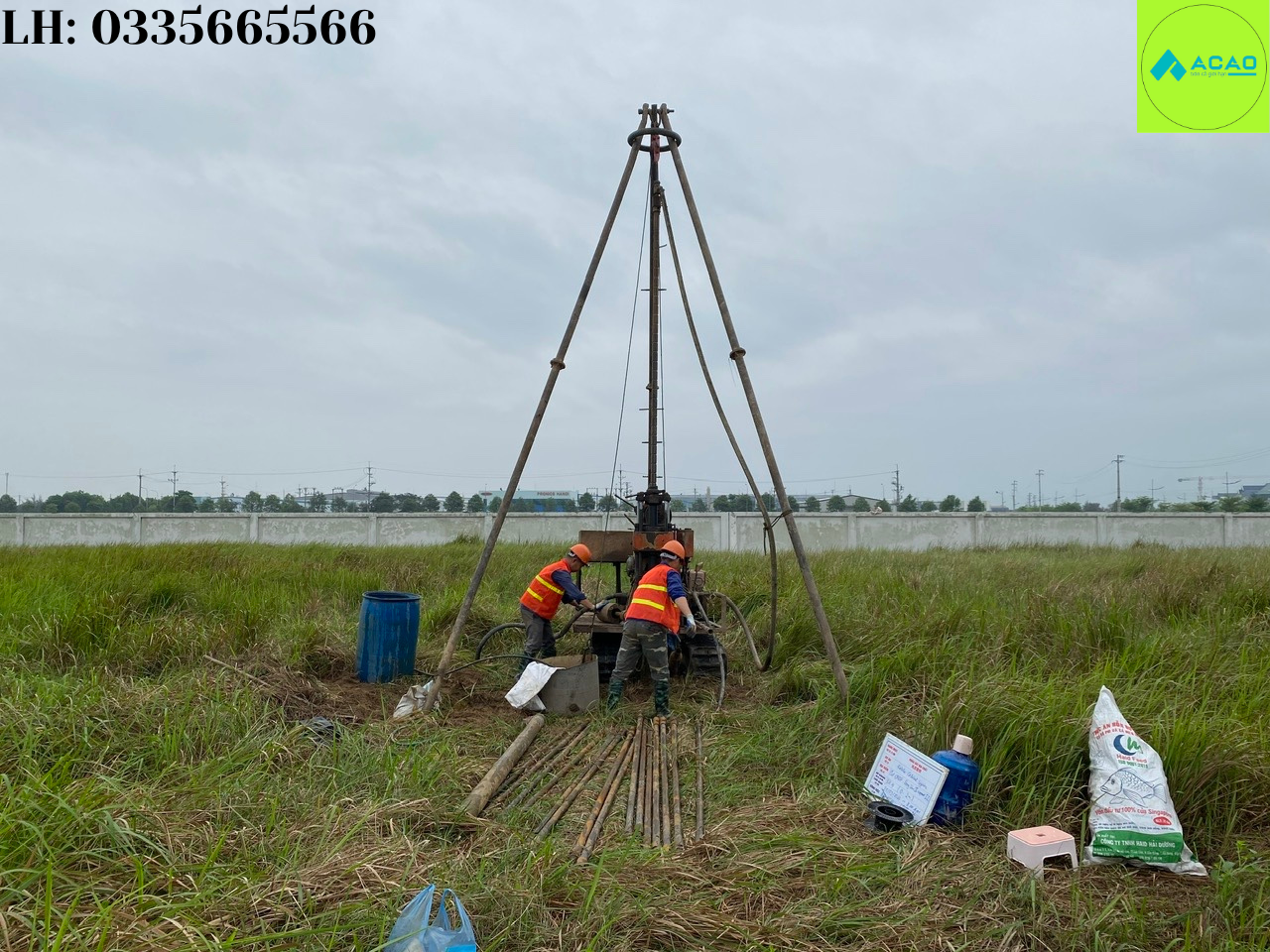

⚙️ 2. Kỹ thuật lấy mẫu nguyên dạng ở độ sâu >50m – Khi mỗi mét khoan là một “cuộc chiến”

Việc lấy mẫu đất nguyên dạng ở độ sâu lớn (hơn 50 mét) đòi hỏi giải pháp kỹ thuật vượt trội. Những thách thức điển hình bao gồm áp lực đất đá lớn, nguy cơ sụp thành lỗ khoan, ma sát thân cần cao và ảnh hưởng của nước ngầm có áp. Để vượt qua những khó khăn này, ACAO áp dụng các giải pháp sau:

• Sử dụng ống mẫu thành mỏng (Thin‑walled sampler – Shelby tube) cho tầng cát hạt nhỏ: Các ống mẫu này (Shelby tube) có tỷ lệ diện tích thành nhỏ hơn nhiều (chỉ khoảng 10%) so với các loại ống mẫu tiêu chuẩn（ví dụ: ống U100 có thể lên tới 25-30%). Điều này giúp giảm thiểu xáo trộn cấu trúc tự nhiên của mẫu, đặc biệt quan trọng đối với đất cát rời, đảm bảo các chỉ tiêu cơ lý khi phân tích sau này phản ánh chính xác thực tế.

• Kết hợp hệ thống ống vách (casing) và dung dịch bentonite tỷ trọng cao: Để cô lập tầng cát chảy và nước ngầm có áp, ACAO sử dụng ống vách chuyên dụng kết hợp với dung dịch bentonite được điều chỉnh tỷ trọng phù hợp (1,10 – 1,15 g/cm³). Giải pháp này tạo ra một “bức tường” vững chắc, ngăn chặn sự xâm nhập của cát và nước vào lỗ khoan, đảm bảo chất lượng mẫu cũng như an toàn cho quá trình thi công.

• Sử dụng lực đẩy tĩnh thay vì búa đóng: Đối với các lớp đất nhạy cảm, việc sử dụng kích thủy lực để đẩy ống mẫu một cách từ từ sẽ giúp bảo toàn cấu trúc mẫu tốt hơn nhiều so với phương pháp đóng búa truyền thống.

Việc áp dụng đúng kỹ thuật lấy mẫu ở tầng sâu chính là chìa khóa để có được bức tranh địa chất chân thực nhất, là cơ sở để đưa ra các quyết định thiết kế và thi công chính xác, tối ưu.

📊 3. Thí nghiệm xuyên tiêu chuẩn (SPT) ở độ sâu lớn – “Thước đo vàng” cần được hiệu chỉnh

Thí nghiệm xuyên tiêu chuẩn (SPT) là phương pháp không thể thiếu để đánh giá độ chặt và sức kháng xuyên của các lớp đất ở độ sâu lớn. Tuy nhiên, để có kết quả chính xác, quy trình thực hiện SPT ở tầng sâu cần tuân thủ những yêu cầu đặc biệt:

• Tuân thủ nghiêm ngặt TCVN 9351:2022: Tiêu chuẩn mới nhất này quy định chi tiết về thiết bị, quy trình thực hiện và xử lý số liệu. Trong đó, điểm quan trọng nhất là việc đưa vào tham số N60 – chỉ số SPT đã được hiệu chỉnh từ giá trị N30 hiện trường, giúp phản ánh chính xác hơn năng lượng hữu ích thực tế của búa SPT. Điều này đặc biệt có ý nghĩa khi thực hiện thí nghiệm ở độ sâu lớn, nơi ảnh hưởng của năng lượng búa có thể bị sai lệch do ma sát.

• Thực hiện SPT song song với quá trình khoan và lấy mẫu: Theo tiêu chuẩn ASTM D1586, khoảng cách thực hiện SPT tiêu chuẩn thường là 1,5m (5 feet) hoặc ngay khi phát hiện sự thay đổi địa tầng.

• Xử lý và hiệu chỉnh số liệu SPT: Số liệu SPT thô cần được hiệu chỉnh dựa trên các yếu tố như chiều sâu, mực nước ngầm, năng lượng búa và đường kính lỗ khoan. Việc này đảm bảo tính chính xác và tin cậy khi đưa vào các bài toán thiết kế nền móng phức tạp.

Hiểu và áp dụng đúng các yếu tố hiệu chỉnh này là điểm mấu chốt để tránh những sai lầm trong thiết kế, thường thấy ở các nhà thầu thiếu kinh nghiệm.

🔬 4. Vai trò của Phòng thí nghiệm LAS-XD 990 và các thí nghiệm chuyên sâu

Sau khi lấy mẫu thành công và hoàn tất thí nghiệm SPT, các mẫu đất nguyên dạng cần được đưa về [Phòng thí nghiệm LAS-XD 990] để thực hiện các phân tích cơ lý chuyên sâu. Đây là phòng thí nghiệm được Bộ Xây dựng công nhận, đảm bảo kết quả có giá trị pháp lý cao.

Các thí nghiệm trong phòng bắt buộc phải thực hiện bao gồm:

• Thí nghiệm nén lún (Oedometer) theo TCVN 4200:2012: Xác định chỉ số nén C꜀ và hệ số cố kết cᵥ – “linh hồn” của bài toán dự báo lún cố kết cho công trình có tải trọng lớn.

• Thí nghiệm cắt trực tiếp & nén ba trục theo TCVN 4199:1995: Xác định lực dính (c) và góc ma sát trong (φ) của đất, đặc biệt quan trọng cho phân tích ổn định mái dốc và sức chịu tải của nền.

• Phân tích thành phần hạt theo TCVN 4198:2014: Đánh giá chính xác tỷ lệ cát, bột, sét, đặc biệt hữu ích để dự báo nguy cơ hóa lỏng của cát hạt mịn.

• Phân tích giới hạn Atterberg theo TCVN 4197:2012: Phân loại đất dính và đánh giá tính dẻo.

• Phân tích hóa học nước ngầm: Đánh giá mức độ xâm thực đối với bê tông và thép, từ đó lựa chọn vật liệu phù hợp.

Sự kết hợp giữa dữ liệu SPT chính xác (N60) tại hiện trường và các chỉ tiêu cơ lý từ phòng thí nghiệm chuẩn LAS-XD 990 tạo thành một bộ hồ sơ khảo sát hoàn chỉnh, đáp ứng các yêu cầu khắt khe của cơ quan quản lý và các chủ đầu tư khó tính.

📐 5. Ứng dụng kết quả khảo sát vào thiết kế nền móng tối ưu

Việc khoan sâu trên 50m và thực hiện các thí nghiệm chính xác không phải là mục tiêu cuối cùng. Mục tiêu quan trọng nhất là ứng dụng những dữ liệu đó vào thiết kế nền móng một cách thông minh và tiết kiệm.

• Xác định tầng chịu lực lý tưởng: Dựa vào kết quả SPT, xác định chính xác độ sâu xuất hiện tầng cát có N ≥ 30 để làm nơi tựa cho mũi cọc của các công trình tải trọng lớn.

• Phân vùng nền móng để tối ưu chi phí: Dựa trên dữ liệu địa chất chi tiết, phân chia khu vực dự án thành các vùng riêng biệt, từ đó có thiết kế móng (chiều dài cọc, loại cọc) phù hợp, tránh lãng phí hàng tỷ đồng.

• Lựa chọn công nghệ thi công móng phù hợp: Đối với các khu vực có tầng cát hạt nhỏ chịu nén và tải trọng của cọc, việc lựa chọn phương pháp thi công ép cọc hay khoan nhồi cần được cân nhắc kỹ lưỡng dựa trên kết quả khảo sát.

• Dự báo và kiểm soát lún chính xác: Các chỉ số C꜀ và cᵥ từ thí nghiệm nén lún cho phép tính toán thời gian và độ lún cố kết chính xác hơn, giúp chủ đầu tư chủ động trong kế hoạch xây dựng.

• Đánh giá tính ổn định cho công trình nhà máy có tải trọng động: Đối với các nhà máy sử dụng máy móc hạng nặng (máy ép, máy dập), dữ liệu về độ chặt và khả năng hóa lỏng của nền đất dưới tác động của tải trọng lặp là vô cùng quan trọng.

🏆 6. ACAO – Đối tác tin cậy trên hành trình chinh phục địa chất sâu tại Hà Nam

Không phải bất kỳ đơn vị khảo sát nào cũng đủ năng lực và kinh nghiệm để xử lý thành công bài toán khoan sâu trên 50m. Với hơn 17 năm kinh nghiệm và hàng loạt dự án thành công tại các KCN trọng điểm của Hà Nam (KCN Hoàng Long, Đồng Văn IV, Hòa Mạc…), ACAO tự hào sở hữu:

• ✅ Đội ngũ kỹ sư giỏi, giàu kinh nghiệm “đọc vị” địa tầng: Các kỹ sư của ACAO đã thực hiện thành công hàng trăm dự án khảo sát cho nhà máy công nghiệp và các công trình trọng điểm, hiểu rõ sự biến đổi phức tạp của từng tấc đất.

• 🔬 Phòng thí nghiệm LAS-XD 990 đạt chuẩn Bộ Xây dựng: Đảm bảo mọi kết quả thí nghiệm đều có giá trị pháp lý, được cơ quan quản lý Nhà nước công nhận.

• ⚙️ Hệ thống máy khoan chuyên dụng, đáp ứng mọi độ sâu: Trang bị máy khoan thủy lực chuyên dụng và các thiết bị thí nghiệm SPT, ống mẫu Shelby đạt chuẩn, sẵn sàng chinh phục mọi địa hình và địa chất phức tạp.

• 🧾 Quy trình khép kín, minh bạch: Từ khảo sát hiện trường, thí nghiệm hiện trường đến phân tích trong phòng thí nghiệm và bàn giao báo cáo, tất cả được thực hiện bởi một đơn vị thống nhất, mang lại sự đồng bộ và chính xác tối đa.

Hãy để ACAO đồng hành cùng dự án của bạn, biến những thách thức địa chất tầng sâu nhất thành nền tảng vững chắc cho sự phát triển bền vững.
