Koden Test Là Gì? Tổng Quan Đầy Đủ Về Siêu Âm Hố Khoan Cọc Khoan Nhồi

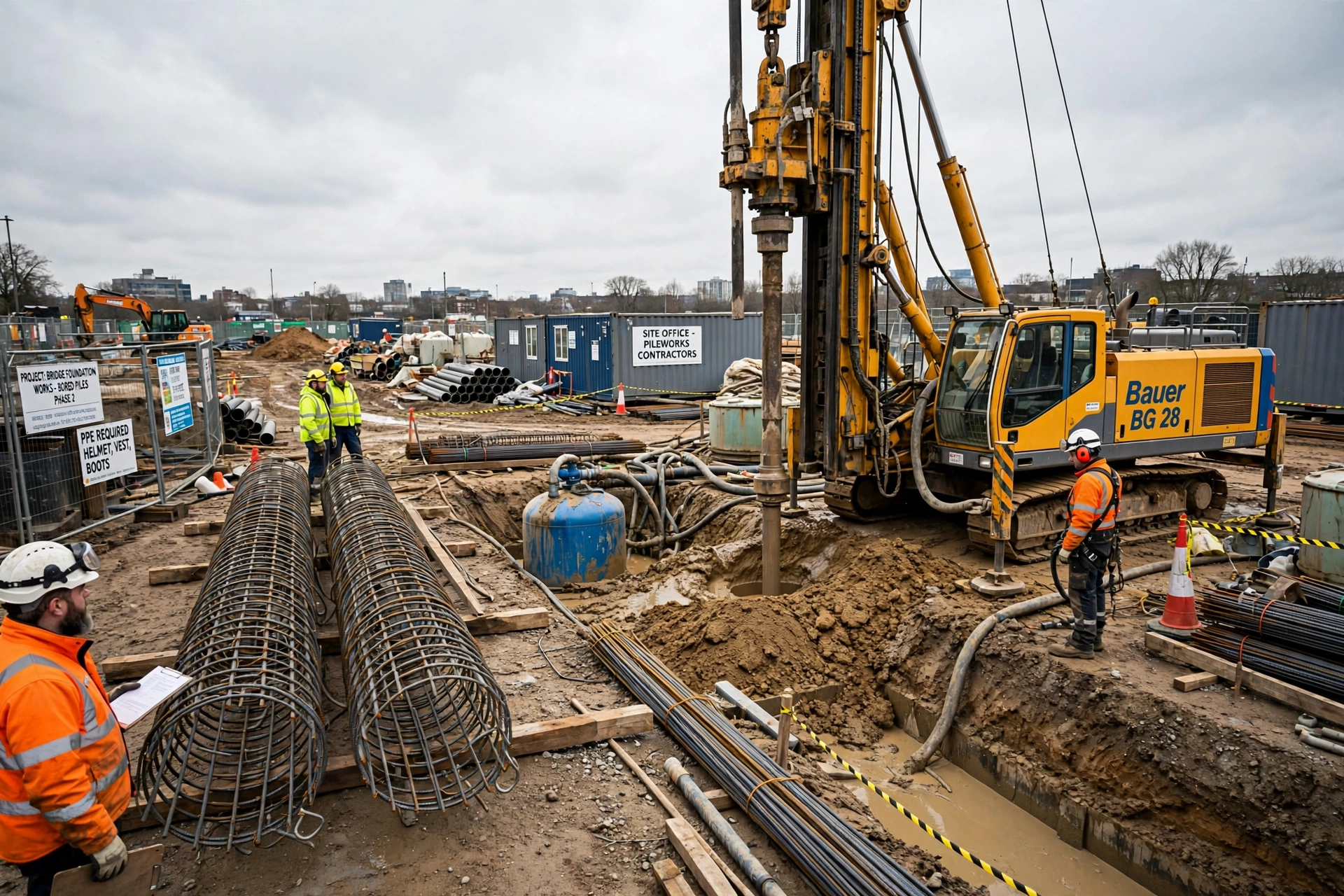

Cọc khoan nhồi là giải pháp nền móng phổ biến cho nhà cao tầng và cầu đường. Khác với cọc đúc sẵn chế tạo trong nhà máy, cọc khoan nhồi được thi công ngay trong lòng đất — nơi kỹ sư không thể quan sát trực tiếp. Vì vậy, chất lượng hố khoan trước khi đổ bê tông quyết định phần lớn chất lượng cây cọc thành phẩm.

Hố khoan sạt lở, thắt cổ chai, nở hố hoặc nghiêng vượt giới hạn có thể gây hậu quả nghiêm trọng: bê tông không đầy tạo khuyết tật thân cọc, sức chịu tải thực tế thấp hơn thiết kế, thậm chí phải phá bỏ làm lại. Những khuyết tật này nằm sâu dưới lòng đất, không thể phát hiện bằng mắt thường.

Koden Test — phương pháp siêu âm hố khoan — giúp kỹ sư “nhìn thấy” hình dạng thật của hố khoan trước khi hạ lồng thép và đổ bê tông. Đây là trang tổng quan đầy đủ nhất: khái niệm, nguyên lý, quy trình, thiết bị, chi phí và căn cứ pháp lý.

Koden Test là gì?

Koden Test (còn gọi là siêu âm hố khoan) là phương pháp kiểm tra không phá hủy dùng sóng siêu âm để đánh giá hình dạng, độ thẳng đứng và chất lượng thành hố khoan cọc khoan nhồi. Đầu dò được thả xuống hố khoan, đo biên dạng thành hố theo chiều sâu để phát hiện sạt lở, thắt cổ chai, nở hố hay độ nghiêng vượt giới hạn.

Phương pháp này thực hiện ở giai đoạn bản lề: sau khi khoan xong hố và trước khi hạ lồng thép, đổ bê tông — “cửa sổ” duy nhất để đánh giá trực tiếp hố khoan trước khi bê tông che lấp mọi khuyết tật.

Koden Test kiểm tra hố khoan trước khi đổ bê tông, trong khi siêu âm cọc khoan nhồi kiểm tra thân cọc sau khi bê tông đông cứng và thí nghiệm PDA đánh giá sức chịu tải bằng phương pháp động.

Nguyên lý hoạt động của Koden Test

Nguyên lý Koden Test dựa trên hiện tượng phản xạ sóng siêu âm. Đầu dò được thả xuống đáy hố bằng cáp chuyên dụng rồi kéo lên với tốc độ đều; trong quá trình đó, đầu dò liên tục phát xung siêu âm về phía thành hố theo 4 hướng (hoặc xoay 360 độ) và thu tín hiệu phản xạ.

Từ thời gian sóng đi-về, hệ thống tính khoảng cách từ đầu dò đến thành hố tại mỗi thời điểm; kết hợp tín hiệu chiều sâu từ tời cáp để dựng lại biên dạng hố khoan. Điều kiện bắt buộc: hố phải đầy dung dịch Bentonite vì sóng siêu âm không truyền trong không khí.

Các thông số đo được

Phần mềm trích xuất: đường kính hố theo chiều sâu; độ nghiêng (độ lệch tâm so với phương thẳng đứng); thể tích hố thực tế so với lý thuyết — cơ sở dự tính khối lượng bê tông. Biểu đồ còn cho thấy sạt lở, thắt cổ chai hay nở hố tại từng cao độ để đối chiếu dung sai thiết kế.

Quy trình thí nghiệm Koden Test tại hiện trường

Chuẩn bị trước khi đo

Kỹ sư kiểm tra hố khoan: hố đầy dung dịch đến miệng, không có vật cản. Giá đỡ tời cáp cố định chắc chắn trên miệng hố, đầu dò được vệ sinh và kiểm tra. Hiệu chuẩn cảm biến chiều sâu và độ nhạy đầu dò thực hiện trước mỗi ca đo.

Xử lý số liệu sau đo

Dữ liệu thô được xử lý bằng phần mềm chuyên dụng: lọc nhiễu, vẽ biểu đồ biên dạng hố khoan theo chiều sâu, đối chiếu đường kính thiết kế và dung sai cho phép. Báo cáo gồm biểu đồ biên dạng, bảng thông số, nhận xét và kết luận đạt/không đạt kèm kiến nghị xử lý.

Chi tiết từng bước xem tại: Siêu âm hố khoan cọc khoan nhồi là gì? Quy trình kiểm tra và tiêu chuẩn.

Thiết bị Koden Test: cấu tạo và nguyên lý

Hệ thống Koden Test gồm: đầu dò siêu âm (phát và thu sóng); bộ tời cáp (thả/kéo đầu dò ổn định, ghi nhận chiều sâu); bộ điều khiển trung tâm (điều phối tín hiệu, hiển thị thời gian thực); phần mềm xử lý (dựng biểu đồ và báo cáo).

Đầu dò siêu âm

Đầu dò là “trái tim” của hệ thống, quyết định độ chính xác của phép đo. Các bộ chuyển đổi được bố trí theo 4 hướng vuông góc hoặc trên cơ cấu xoay 360 độ, bao phủ toàn bộ chu vi thành hố. Vỏ đầu dò kín nước, chịu được áp lực cột dung dịch ở độ sâu lớn.

Hiệu chuẩn thiết bị

Hiệu chuẩn định kỳ và trước mỗi ca đo là bắt buộc: kiểm tra thang đo chiều sâu của tời cáp, độ nhạy và tính đối xứng các kênh phát-thu của đầu dò. Phép đo chỉ được công nhận khi thiết bị còn hiệu lực hiệu chuẩn.

Tìm hiểu chi tiết: Thiết bị Koden Test: cấu tạo, nguyên lý hoạt động và quy trình đo tại hiện trường.

Chi phí kiểm tra Koden Test gồm những gì?

Không có bảng giá cố định vì chi phí phụ thuộc đặc thù từng dự án: số lượng hố khoan; chiều sâu và đường kính hố; điều kiện địa chất; khoảng cách vận chuyển thiết bị; yêu cầu tiến độ và hồ sơ báo cáo. Đơn vị thí nghiệm báo giá theo khối lượng thực tế với phạm vi công việc rõ ràng.

Phân tích chi tiết các yếu tố ảnh hưởng: Chi phí kiểm tra Koden cọc khoan nhồi gồm những gì?

Phòng thí nghiệm LAS-XD 990 và pháp lý

Kết quả Koden Test chỉ có giá trị khi thực hiện bởi đơn vị có năng lực được công nhận. Tại Việt Nam, phòng thí nghiệm chuyên ngành xây dựng được Bộ Xây dựng cấp mã số LAS — điều kiện bắt buộc để kết quả được chấp nhận trong hồ sơ nghiệm thu và thanh quyết toán công trình.

Phòng thí nghiệm LAS-XD 990 đáp ứng đầy đủ điều kiện thực hiện thí nghiệm Koden Test: thiết bị hiệu chuẩn định kỳ, quy trình tuân thủ tiêu chuẩn, đội ngũ kỹ sư được đào tạo bài bản. Báo cáo do LAS-XD 990 phát hành có giá trị pháp lý cho công tác nghiệm thu.

Xem thêm: Phòng thí nghiệm LAS-XD 990: bảo chứng pháp lý cho dịch vụ Koden Test.

Câu hỏi thường gặp về Koden Test

Koden Test khác gì với siêu âm xuyên lỗ (Crosshole)?

Koden Test đo biên dạng HỐ KHOAN trước khi đổ bê tông; siêu âm xuyên lỗ kiểm tra TÍNH TOÀN VẸN của thân cọc sau khi bê tông đông cứng, qua các ống siêu âm đặt sẵn trong lồng thép. Hai phương pháp bổ sung cho nhau ở hai giai đoạn khác nhau.

Khi nào cần thí nghiệm Koden Test?

Sau khi khoan xong hố và trước khi hạ lồng thép, đặc biệt với cọc đường kính lớn, hố sâu hoặc địa chất phức tạp (đất yếu, cát chảy). Khi quá trình khoan có dấu hiệu bất thường, Koden Test là công cụ nhanh nhất để xác minh thực trạng hố khoan.

Tiêu chuẩn nào áp dụng cho Koden Test?

TCVN 9395:2012 là tiêu chuẩn Việt Nam về kiểm tra hố khoan cọc khoan nhồi bằng phương pháp siêu âm (Koden), quy định yêu cầu kỹ thuật đối với thiết bị, trình tự thực hiện và nguyên tắc đánh giá kết quả.

Koden Test mất bao lâu cho một hố khoan?

Thời gian phụ thuộc chiều sâu hố khoan và điều kiện hiện trường. Với hố khoan thông thường, chuẩn bị, hiệu chuẩn và đo đạc hoàn tất trong cùng một ca làm việc; xử lý số liệu và lập báo cáo thực hiện ngay sau đó.

Kết luận

Koden Test là mắt xích không thể thiếu trong kiểm soát chất lượng cọc khoan nhồi — cầu nối giữa công tác khoan tạo hố và đổ bê tông. Phép đo đúng lúc, đúng quy trình giúp phát hiện sớm khuyết tật hố khoan, tránh sự cố tốn kém sau khi cọc hoàn thành.
