KODEN TEST – XÁC ĐỊNH ĐỘ NGHIÊNG THÀNH HỐ KHOAN CỌC KHOAN NHỒI TCVN 9395:2012

Tầm Quan Trọng Của Koden Test – Thí Nghiệm Xác Định Độ Nghiêng Thành Hố Khoan Cọc Khoan Nhồi

Trong thi công nền móng sâu, koden test – thí nghiệm xác định độ nghiêng thành hố khoan cọc khoan nhồi là khâu kiểm tra hình học bắt buộc. Việc áp dụng tiêu chuẩn TCVN 9395:2012 mang lại cơ sở kỹ thuật chuẩn xác để nghiệm thu chất lượng cọc khoan nhồi trước khi đổ vữa bê tông. Sóng siêu âm đa hướng giúp phát hiện sớm hiện tượng sạt lở thành vách hố khoan. Dữ liệu trắc địa ngầm phơi bày các sai số đo lường nhằm bảo vệ kết cấu công trình chịu lực an toàn lâu dài.

Nếu bỏ qua bước kiểm tra này, sai số đo lường ngầm sẽ vĩnh viễn bị che giấu dưới đáy móng cọc sâu thẳm. Sự suy giảm tiết diện do đất sét phù sa co thắt làm suy yếu nghiêm trọng khả năng chịu tải nén của cọc nhồi. Áp dụng quy trình kiểm tra hình học theo TCVN 9395:2012 giúp nhà thầu phòng tránh được các rủi ro nứt gãy thân cọc. Công tác kiểm định bằng chùm sóng âm phản xạ bảo vệ kết cấu nền móng an toàn tuyệt đối.

Bài viết chuyên khảo này phân tích chi tiết quy trình koden test – thí nghiệm xác định độ nghiêng thành hố khoan cọc khoan nhồi. Chúng ta cùng tìm hiểu nguyên lý vận hành của hệ thống tời cáp điện cơ cùng các mắt cảm biến thạch anh tinh xảo. Nắm vững các tiêu chuẩn nghiệm thu TCVN 9395:2012 giúp chỉ huy trưởng dễ dàng đối soát với các đơn vị tư vấn giám sát. Đây là cẩm nang kỹ thuật thực chiến đầy đủ nhất cho ngành móng ngầm.

Mục tiêu cốt lõi của công tác đo đạc là đo kích thước hố đào và xác định độ lệch tâm của trục cọc. Trong môi trường bùn lỏng tối tăm, mắt thường hoàn toàn không thể quan sát được bề mặt đất đá dưới đáy sâu. Máy quét siêu âm vách đất đóng vai trò như một thiết bị nội soi công nghiệp, phơi bày mọi khuyết tật ngầm. Báo cáo in nhiệt xuất xưởng là chứng cứ khách quan nhất về chất lượng thi công cọc.

Sự xuất hiện của công nghệ siêu âm đã thay thế hoàn toàn phương pháp thả quả dọi cơ học thô sơ trước đây. Quả dọi cơ học rất dễ bị dòng chất lỏng đẩy lệch dẫn đến sai lệch thông số đo đạc nghiêm trọng. Thiết bị đo điện tử hiện đại tích hợp con quay gia tốc để giữ vững hệ quy chiếu thẳng đứng của dây dọi. Nhờ đó, số liệu đo lường luôn đạt độ tin cậy cơ học cao nhất theo tiêu chuẩn TCVN 9395:2012.

Tiêu Chuẩn Kỹ Thuật TCVN 9395:2012 Trong Thi Công Và Nghiệm Thu Cọc

Quy chuẩn quốc gia TCVN 9395:2012 quy định rõ các yêu cầu kỹ thuật thi công và nghiệm thu cọc khoan nhồi bê tông cốt thép. Tiêu chuẩn này áp dụng cho các cấu kiện móng có đường kính lớn hơn hoặc bằng 60 cm trong công trình. Một trong những chỉ tiêu sống còn là độ nghiêng lệch của hố cọc không được vượt quá ngưỡng giới hạn cho phép. Việc kiểm soát hình học hố móng bằng thiết bị siêu âm bảo đảm an toàn chịu lực của cọc.

Theo TCVN 9395:2012, độ thẳng đứng của cọc khoan nhồi phải được kiểm tra chặt chẽ trước khi hạ lồng thép. Độ nghiêng thực tế của hố khoan thường được đánh giá theo tỷ lệ phần trăm so với tổng chiều sâu cọc. Giới hạn sai số độ nghiêng cho phép thông thường không được vượt quá 1% đối với cọc thẳng đứng. Nếu kết quả đo vượt quá ngưỡng này, nhà thầu buộc phải tiến hành các biện pháp xử lý nắn chỉnh.

Tiêu chuẩn TCVN 9395:2012 cũng đặt ra các yêu cầu khắt khe về việc kiểm soát độ phình to và thu hẹp. Đường kính thực tế tại mọi cao độ không được nhỏ hơn đường kính thiết kế danh định của cọc khoan nhồi. Hiện tượng co thắt cục bộ do tầng sét trương nở làm giảm lớp bê tông bảo vệ lồng thép cốt dọc. Siêu âm vách đất cung cấp các lát cắt hình học sắc nét để phát hiện ngay các vị trí thắt hẹp.

Công tác làm sạch hố khoan trước khi đổ bê tông cũng được quy định vô cùng chi tiết trong TCVN 9395:2012. Lớp cặn lắng mùn khoan dưới đáy hố phải được thổi rửa sạch sẽ bằng công nghệ khí nâng hoặc bơm hút. Chiều dày lớp cặn lắng sau khi làm sạch đáy hố không được vượt quá ngưỡng cho phép của thiết kế. Thiết bị đo siêu âm giúp xác định rõ ranh giới giữa lớp cặn lắng và đáy đất cứng.

Hồ sơ nghiệm thu theo TCVN 9395:2012 đòi hỏi bản vẽ biểu đồ in nhiệt phải được lưu trữ vào hồ sơ hoàn công. Biên bản đo đạc hình học hố khoan là căn cứ pháp lý để tư vấn giám sát cho phép hạ lồng thép. Dữ liệu số hóa từ máy đo cung cấp cơ sở để tính toán lượng bê tông tươi cần thiết cho cọc. Tuân thủ tiêu chuẩn TCVN 9395:2012 giúp bảo đảm chất lượng công trình và tránh mọi rủi ro tranh chấp.

Nguyên Lý Đo Siêu Âm Xác Định Độ Nghiêng Và Kích Thước

Nguyên lý hoạt động của thiết bị dựa trên quy luật phản xạ của chùm sóng âm trong môi trường chất lỏng. Cụm đầu dò phát ra các xung âm học tần số cao qua môi trường bùn khoan bentonite giữ vách đất. Khi chạm vào bề mặt thành hố khoan, chùm sóng âm sẽ dội ngược trở lại mắt thu của đầu dò. Bộ vi xử lý tính toán thời gian truyền sóng để xác định khoảng cách từ tâm máy đến thành vách.

Để kết quả đo đạc đạt độ tin cậy cơ học cao, môi trường chất lỏng truyền dẫn cần duy trì sự đồng nhất. Sóng siêu âm lan truyền theo đường thẳng nhưng sẽ bị khúc xạ nếu mật độ dung dịch bùn bị xáo trộn. Kỹ sư phải kiểm soát tỷ trọng và độ nhớt của bùn khoan bentonite thật cẩn thận trước khi thả máy đo. Dung dịch sạch giúp chùm tia phát xạ tiếp xúc trực tiếp với bề mặt vách đất thô ráp xung quanh.

Tần số làm việc của màng cảm biến thạch anh được các kỹ sư tính toán tối ưu cho môi trường ngầm. Bước sóng được lựa chọn để vừa có khả năng đâm xuyên qua lớp bùn đặc, vừa giữ được độ phân giải ảnh. Nếu tần số quá cao, năng lượng âm học sẽ bị hấp thụ hoàn toàn bởi các hạt cát lơ lửng ngầm. Ngược lại, tần số quá thấp sẽ làm nhòe đường biên đồ thị, gây khó khăn cho việc phân tích số liệu.

Hiện tượng suy hao năng lượng âm học được bo mạch kỹ thuật số tự động bù trừ liên tục trong khi đo. Khoảng cách đo càng xa thì biên độ tín hiệu phản hồi dội về mắt thu càng trở nên yếu ớt hơn. Hệ thống khuếch đại điện tử tự động điều chỉnh độ nhạy để giữ cho đường biên đồ họa luôn rõ ràng. Nhờ thuật toán xử lý tiên tiến, biểu đồ in nhiệt xuất xưởng duy trì được độ tương phản sắc nét và liên tục.

Hệ thống con quay hồi chuyển vi cơ điện tử bên trong lõi máy đảm nhận việc xác định phương dây dọi. Cảm biến gia tốc liên tục theo dõi góc nghiêng của thân đầu dò so với phương thẳng đứng của trọng lực. Dữ liệu góc nghiêng này được phần mềm máy tính kết hợp trực tiếp với số liệu khoảng cách từ sóng âm. Phép tính lượng giác chuẩn xác giúp tái tạo lại đúng quỹ đạo thực tế của trục cọc khoan nhồi.

Cấu Tạo Thiết Bị Đo Lường Chuyên Dụng Koden DM602 Và DM604

Các dòng máy đo siêu âm vách đất phổ biến nhất hiện nay trên thị trường là Model DM602 và DM604. Đây là những thiết bị trắc địa ngầm chuyên dụng do hãng Koden danh tiếng của Nhật Bản nghiên cứu sản xuất. Hệ thống thiết bị hoàn chỉnh bao gồm ba khối chính: khối tời cáp, khối đầu dò và khối ghi dữ liệu. Mỗi bộ phận đảm nhận một chức năng kỹ thuật riêng biệt nhằm bảo đảm quá trình vận hành trơn tru.

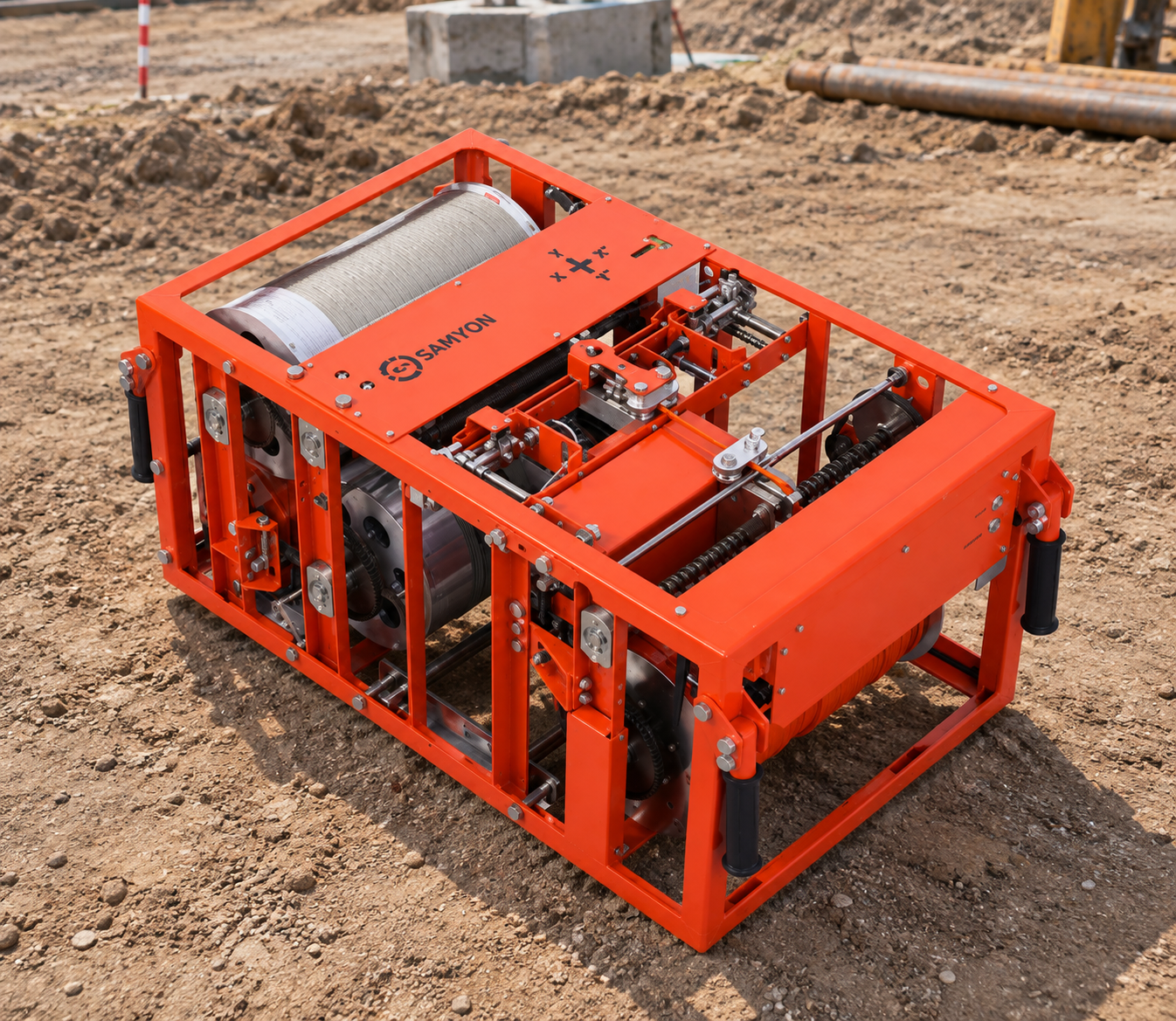

Khối tời cáp cơ khí bao gồm động cơ điện xoay chiều, cơ cấu phanh hãm và rulo quấn cáp chịu lực. Tốc độ cuộn nhả cáp được điều khiển tự động nhằm duy trì sự ổn định tuyệt đối trong suốt hành trình. Sợi cáp tín hiệu bọc nhựa polyurethane chứa các bó dây truyền tải dữ liệu siêu tốc bằng lõi đồng chống nhiễu. Lớp vỏ cáp chịu được lực kéo đứt lớn, bảo đảm an toàn khi kéo thả đầu dò ở các hố sâu.

Cụm đầu dò kim loại là bộ phận trực tiếp trượt thả xuống lòng hố móng ngập đầy dung dịch bùn bentonite. Vỏ đầu dò được chế tạo từ thép không gỉ dày dặn, có khả năng chống ăn mòn hóa chất và va đập. Khoang kín nước bên trong được bảo vệ bởi nhiều lớp gioăng cao su chịu áp lực thủy tĩnh khổng lồ. Thiết kế thân hình trụ thon dài giúp đầu dò duy trì sự ổn định tối đa, chống lại dao động chao đảo.

Bên trong đầu dò chứa bốn mắt cảm biến thạch anh được bố trí vuông góc nhau theo hai trục đối xứng. Cấu trúc này cho phép thiết bị đo đạc đồng thời hai mặt cắt vuông góc của hố khoan trong một chu trình. Cảm biến áp điện chuyển hóa năng lượng điện thành dao động cơ học để phát và thu sóng siêu âm. Tín hiệu nhận được sẽ được mã hóa và truyền ngược lên khối ghi trên mặt đất qua sợi cáp dẫn.

Khối ghi dữ liệu là trạm điều khiển trung tâm làm nhiệm vụ tiếp nhận và biến đổi tín hiệu sóng. Bộ vi xử lý tự động tính toán các thông số khoảng cách và góc nghiêng để xuất ra hình ảnh. Hình ảnh mặt cắt hố khoan được in trực tiếp ngay tại hiện trường bằng giấy in nhiệt chuyên dụng cao cấp. Bản in nhiệt hiển thị rõ ràng đường biên thành vách thực tế và trục tim thiết kế của cọc khoan nhồi.

Ảnh Hưởng Của Dung Dịch Bùn Khoan Bentonite Đến Sóng Siêu Âm

Dung dịch bùn khoan bentonite giữ vai trò then chốt trong việc duy trì sự ổn định của thành hố đào. Màng bùn tạo ra áp lực thủy tĩnh chống lại áp lực đất và ngăn chặn dòng nước ngầm xâm nhập. Tuy nhiên, trong thí nghiệm siêu âm, dung dịch bentonite chính là môi trường truyền sóng trực tiếp. Do đó, các chỉ tiêu cơ lý hóa của bùn khoan ảnh hưởng trực tiếp đến độ chính xác của kết quả đo.

Theo tiêu chuẩn TCVN 9395:2012, các thông số của dung dịch khoan phải được kiểm tra trước khi siêu âm. Khối lượng riêng của bùn bentonite thông thường cần duy trì trong khoảng từ 1,05 đến 1,15 g/cm3. Nếu tỷ trọng dung dịch quá cao, năng lượng của chùm sóng siêu âm sẽ bị hấp thụ và suy giảm mạnh. Tín hiệu phản xạ dội về mắt thu sẽ bị mờ nhạt, gây ra các khoảng trắng mất dữ liệu trên biểu đồ.

Độ nhớt của dung dịch khoan cũng cần được kiểm soát chặt chẽ bằng phễu đo 500/700 cm3 tiêu chuẩn. Trị số độ nhớt khuyến nghị nằm trong khoảng từ 18 đến 45 giây để bảo đảm bùn không quá keo đặc. Bùn quá đặc quánh sẽ tạo ra lực cản ma sát lớn níu giữ cụm đầu dò kim loại khi trượt thả. Cáp tời có thể bị dùn khiến đầu dò bị mất thăng bằng, làm sai lệch kết quả đo độ thẳng đứng.

Hàm lượng cát lơ lửng trong dung dịch bentonite là tác nhân nguy hiểm nhất gây nhiễu sóng siêu âm. Tiêu chuẩn TCVN 9395:2012 quy định hàm lượng cát trong bùn khoan trước khi đổ bê tông phải nhỏ hơn 6%. Các hạt cát trôi nổi hoạt động như những mặt phản xạ phụ làm tán xạ chùm tia sóng âm ra xung quanh. Hiện tượng tán xạ âm học tạo ra các tín hiệu giả mạo, làm đường biên vách đất trở nên gồ ghề lởm chởm.

Để bảo đảm hố khoan đạt độ ổn định cần thiết, thời gian siêu âm phải được lựa chọn hợp lý. Thời điểm vàng để đo đạc là ngay sau khi hố cọc được thổi rửa sạch cát trong dung dịch bentonite. Không nên để hố khoan ngâm nước quá lâu sau khi kết thúc công việc khoan tạo lỗ sâu dưới ngầm. Việc tiến hành đo đạc kịp thời giúp ghi nhận đúng hiện trạng hình học nguyên bản của hố khoan cọc.

Quy Trình Các Bước Thí Nghiệm Xác Định Độ Nghiêng Tại Hiện Trường

Bước đầu tiên trong quy trình đo đạc là kiểm tra mặt bằng và lắp đặt khung thiết bị tại miệng hố. Hệ thống khối tời nâng hạ đầu đo phải được đặt cố định chắc chắn trên miệng ống vách casing. Kỹ thuật viên phải kiểm tra độ bằng phẳng của ống casing để bảo đảm thiết bị nằm trên mặt phẳng ngang. Khung bệ đỡ vững chãi giúp triệt tiêu các rung động từ máy móc cơ giới hoạt động xung quanh công trường.

Bước thứ hai là thao tác căn chỉnh tâm hình học và chuẩn bị môi trường dung dịch bên trong hố cọc. Kỹ sư định vị đầu đo rơi đúng vào tâm của ống vách dẫn hướng bằng các mốc chữ thập cân bằng. Môi trường dung dịch trong hố khoan phải được bảo đảm đầy ắp và đã được thổi rửa làm sạch cặn bẩn. Dung dịch trong trẻo giúp giảm thiểu tối đa sự suy hao năng lượng của tín hiệu thu phát trong quá trình đo.

Bước thứ ba là tiến hành hiệu chuẩn vận tốc truyền sóng âm học bên trong môi trường dung dịch thực tế. Tốc độ di chuyển của sóng siêu âm thay đổi phụ thuộc vào nhiệt độ và tỷ trọng bùn khoan bentonite. Kỹ thuật viên sử dụng tấm phản xạ tiêu chuẩn ngâm dưới nước để phần mềm tự động tính toán vận tốc. Việc hiệu chuẩn này giúp máy quy đổi chính xác thời gian khứ hồi của chùm sóng thành khoảng cách vật lý.

Bước thứ tư là vận hành motor nhả cáp để thả đầu đo trượt dần từ miệng hố xuống tới đáy cọc. Kỹ thuật viên phải điều chỉnh tốc độ di chuyển cáp dẫn sao cho đầu phát sóng luôn ổn định và êm ái. Tốc độ rơi đều đặn giúp biên độ tín hiệu nhận được từ bề mặt vách đất luôn đạt mức tốt nhất. Bốn mắt cảm biến thạch anh liên tục quét và truyền dữ liệu mặt cắt hố khoan về trạm điều khiển.

Bước thứ năm là chạm đáy hố khoan, kéo đầu đo lên mặt đất và in biểu đồ kết quả tại hiện trường. Khi đầu đo chạm tới lớp mùn lắng đáy cọc, máy tính sẽ ghi nhận cao độ đáy thực tế của hố đào. Thiết bị khối ghi lập tức xử lý toàn bộ dữ liệu và in biểu đồ sóng siêu âm ra giấy in nhiệt. Các bên giám sát tiến hành đọc kết quả, ký biên bản nghiệm thu trước khi rút thiết bị đo.

Phương Pháp Đánh Giá Kết Quả Biểu Đồ Sóng Siêu Âm Koden

Kết quả đo của hố khoan được đánh giá toàn diện trên cơ sở biểu đồ sóng thu được từ máy đo. Biểu đồ thể hiện sóng siêu âm dọc theo hai thành hố khoan tương ứng với hai mặt cắt vuông góc. Các thông số quan trọng bao gồm: độ thẳng đứng, độ nghiêng và hình dạng bề mặt của thành vách. Đường thẳng đứng danh định thiết kế được in song song để đối chiếu trực tiếp với đường biên vách thực tế.

Độ thẳng đứng và độ nghiêng của cọc được xác định theo tỷ lệ phần trăm so với chiều sâu hố khoan. Biểu đồ cung cấp đường quỹ đạo tim cọc thực tế so sánh với phương thẳng đứng của dây dọi trọng lực. Khoảng cách lệch tim tại cao độ đáy cọc chia cho tổng chiều sâu sẽ cho ra độ nghiêng phần trăm. Giá trị này được đối chiếu trực tiếp với yêu cầu kỹ thuật của dự án và tiêu chuẩn TCVN 9395:2012.

Biểu đồ in nhiệt thể hiện rất rõ vị trí và độ sâu xảy ra sự thu hẹp đường kính hố khoan. Hiện tượng co thắt được nhận diện khi đường sóng thực tế lấn sâu vào bên trong đường kính thiết kế danh định. Điểm thắt nghẹt làm suy giảm tiết diện chịu lực của cọc và tiềm ẩn nguy cơ gây kẹt lồng cốt thép. Chỉ huy trưởng căn cứ vào biểu đồ để chỉ đạo máy khoan đưa gầu cơ giới xuống cạo gọt sửa vách.

Ngược lại, các vị trí xảy ra hiện tượng sạt lở thành vách cũng được máy quét ghi nhận một cách chuẩn xác. Đường biên đồ thị phình rộng ra ngoài thể hiện khối lượng đất đá đã bị sụp đổ tạo thành hàm ếch. Việc nắm bắt vị trí phình to giúp kỹ sư dự toán được lượng bê tông dôi dư cần bù đắp thực tế. Điều này giúp trạm trộn lên kế hoạch sản xuất vữa chuẩn xác, tránh lãng phí hoặc thiếu hụt vật tư.

Báo cáo kết quả thí nghiệm được bàn giao ngay tại hiện trường với đầy đủ các nội dung kỹ thuật. Nội dung bao gồm: tên hố khoan, vị trí cọc, đường kính thiết kế và độ sâu thực tế đo được. Kèm theo đó là biểu đồ siêu âm hai phương, bảng tính độ nghiêng phần trăm và nhận xét chuyên môn. Báo cáo hiện trường là căn cứ kỹ thuật để tư vấn giám sát ra lệnh cho phép hạ lồng thép cọc.

Xử Lý Các Sự Cố Sai Lệch Độ Nghiêng Và Sạt Lở Vách Hố Khoan

Khi kết quả siêu âm cho thấy độ nghiêng của hố khoan vượt quá 1%, cần có biện pháp xử lý nắn chỉnh. Nguyên nhân khiến mũi khoan bị trượt lệch thường do va phải thấu kính đá ngầm hoặc các dị vật cứng. Nhà thầu phải đưa mũi khoan dẫn hướng hoặc gầu cạo đáy phẳng xuống để gọt tỉa lại thành vách. Quá trình nắn chỉnh cần được thực hiện cẩn trọng kết hợp bổ sung dung dịch bùn để giữ ổn định vách hố.

Đối với các đoạn hố khoan bị co thắt tiết diện do tầng sét yếu trương nở, giải pháp là nong rộng hố đào. Kỹ sư sử dụng gầu nạo chuyên dụng quay chậm tại cao độ bị nghẹt để mở rộng đường kính bằng thiết kế. Sau khi cạo gọt xong, mùn khoan rơi xuống đáy phải được tiến hành vét sạch sẽ bằng gầu vét chuyên dụng. Đơn vị thí nghiệm sẽ thả máy siêu âm đo lại lần thứ hai để xác nhận vị trí nghẹt đã thông thoáng.

Trường hợp hố cọc xuất hiện các hốc sạt lở lớn do tầng cát chảy, cần phải gia cố ngay dung dịch giữ vách. Kỹ sư bùn khoan cần bổ sung thêm bột sét bentonite và các chất phụ gia tạo màng để tăng áp lực thủy tĩnh. Nếu sạt lở diễn biến quá nghiêm trọng, biện pháp hạ ống vách phụ trợ kéo dài qua tầng địa chất yếu là bắt buộc. Kiểm soát sạt lở giúp bảo đảm an toàn kết cấu cho cọc và chống lún sụt các công trình lân cận.

Sự cố mù lòa tín hiệu sóng âm ở đáy hố cọc thường bắt nguồn từ việc bùn đáy lắng đọng quá dày đặc. Lớp bùn đặc quánh hấp thụ hết năng lượng sóng siêu âm khiến biểu đồ bị mất tín hiệu ở đoạn mũi cọc. Lúc này, tư vấn giám sát phải yêu cầu nhà thầu vận hành lại hệ thống khí nâng để thổi rửa đáy hố. Chỉ khi hàm lượng cát và độ nhớt bùn khoan đạt chuẩn thì mới tiến hành đo đạc kiểm tra lại.

Kỷ luật phối hợp nhịp nhàng giữa đội ngũ kỹ sư trắc địa và tổ thợ khoan cơ giới là yếu tố sống còn. Mọi quyết định xử lý sự cố phải dựa trên số liệu thực tế thu thập từ biểu đồ siêu âm vách đất. Không được phép tự ý hạ lồng thép hoặc đổ bê tông khi các chỉ tiêu hình học chưa đạt chuẩn TCVN 9395:2012. Sự minh bạch và chính xác của số liệu kỹ thuật bảo đảm sự an toàn tuyệt đối cho nền móng công trình.

Năng Lực Phòng Thí Nghiệm Và Chứng Chỉ LAS-XD Uy Tín

Hồ sơ pháp lý của đơn vị thực hiện kiểm tra siêu âm thành vách hố cọc là yếu tố cực kỳ quan trọng. Theo quy định hiện hành, tổ chức kiểm định phải sở hữu mã số phòng thí nghiệm chuyên ngành xây dựng LAS-XD. Chứng chỉ LAS-XD chứng minh đơn vị có đầy đủ tư cách pháp nhân và hệ thống quản lý chất lượng đạt chuẩn. Các đơn vị danh tiếng như SACOTEC với phòng LAS-XD 58.010 luôn là đối tác tin cậy của nhiều dự án lớn.

Đề cương thí nghiệm cọc khoan nhồi phải được phòng thí nghiệm xây dựng lập và phê duyệt chặt chẽ. Đề cương quy định rõ căn cứ tiêu chuẩn áp dụng là TCVN 9395:2012 cùng quy trình thao tác máy móc hiện trường. Việc tuân thủ đề cương giúp bảo đảm tính khách quan, trung thực và liêm chính trong hoạt động thí nghiệm xây dựng. Báo cáo kết quả thí nghiệm có giá trị pháp lý cao khi nghiệm thu thanh quyết toán công trình.

Hệ thống máy đo siêu âm Koden Model DM602 hoặc DM604 phải được kiểm định và hiệu chuẩn định kỳ. Giấy chứng nhận kiểm định xác nhận các khối tời, khối đầu đo và khối ghi dữ liệu hoạt động chính xác. Sai số của cảm biến thạch anh và bộ phận con quay hồi chuyển gia tốc phải nằm trong giới hạn cho phép. Tem kiểm định còn hiệu lực dán trên thân máy bảo đảm số liệu in nhiệt phản ánh đúng thực tế hố đào.

Đội ngũ kỹ thuật viên trực tiếp thao tác máy tại hiện trường phải có chứng chỉ chuyên môn trắc địa móng. Kinh nghiệm thực tiễn giúp người thợ nhanh chóng nhận biết các điều kiện bất lợi của bùn khoan để điều chỉnh máy. Tinh thần trách nhiệm cao độ bảo đảm từng milimet số liệu đo đạc được phản ánh trung thực trên dải giấy in nhiệt. Con người chính là nhân tố quyết định đến sự chuẩn xác của toàn bộ quy trình kiểm định ngầm.

Bản báo cáo kỹ thuật hoàn chỉnh phải được đóng dấu giáp lai pháp nhân của phòng thí nghiệm chuyên ngành LAS-XD. Báo cáo bao gồm đầy đủ chữ ký của thí nghiệm viên, người kiểm tra và giám đốc phụ trách phòng thử nghiệm. Tài liệu này được đính kèm vào hồ sơ quản lý chất lượng cọc khoan nhồi để bàn giao cho chủ đầu tư. Tính pháp lý vững chắc của hồ sơ giúp công trình tự tin vượt qua mọi cuộc thanh tra xây dựng.

Bảng So Sánh Chi Tiết Thiết Bị Koden DM602, DM604 Và Phương Pháp Quả Dọi

Bảng so sánh kỹ thuật dưới đây làm nổi bật sự vượt trội của công nghệ siêu âm vách đất hiện đại so với phương pháp thủ công truyền thống:

Thông số kỹ thuật / Tiêu chí	Máy Koden DM602	Máy Koden DM604	Phương pháp quả dọi cơ học
Nguyên lý đo lường	Sóng xung siêu âm phản xạ	Sóng xung siêu âm phản xạ	Trọng lực cơ học dây dọi
Phương thức quét vách	Hai trục đối xứng vuông góc	Hai trục đối xứng vuông góc	Điểm đơn lẻ phân tán
Độ sâu khảo sát tối đa	Lên tới 100 m	Lên tới 140 m	Dưới 40 m (dễ bị lệch)
Độ chính xác độ nghiêng	±0.1% chiều sâu hố	±0.1% chiều sâu hố	Sai số lớn do dòng bùn
Kiểm tra phình/thắt vách	Nhận diện liên tục toàn thân cọc	Nhận diện liên tục toàn thân cọc	Hoàn toàn không đo được
Thời gian xuất báo cáo	In nhiệt ngay tại hiện trường	In nhiệt ngay tại hiện trường	Ghi chép thủ công tay
Tính pháp lý nghiệm thu	Đạt chuẩn TCVN 9395:2012	Đạt chuẩn TCVN 9395:2012	Không đủ cơ sở pháp lý cao

Bảng dữ liệu kỹ thuật trên minh chứng lý do máy siêu âm Koden trở thành tiêu chuẩn bắt buộc trong thi công móng cọc nhồi. Việc đo đạc toàn diện cả độ nghiêng lẫn sự biến thiên đường kính giúp ban chỉ huy kiểm soát tuyệt đối chất lượng cọc. Sự đầu tư bài bản vào công nghệ đo lường mang lại hiệu quả kinh tế lâu dài cho toàn bộ dự án móng ngầm.

Trí Tuệ Nhân Tạo AI Và Xu Hướng Số Hóa Trắc Địa Móng Tương Lai

Làn sóng chuyển đổi số và công nghệ trí tuệ nhân tạo đang làm thay đổi căn bản lĩnh vực thí nghiệm siêu âm móng cọc. Các hệ thống máy quét thế hệ mới đang được nghiên cứu tích hợp thuật toán AI để tự động phân tích dữ liệu bùn. Phần mềm thông minh có khả năng phân biệt chính xác tín hiệu dội từ vách đất hay từ các hạt cát lơ lửng ngầm. Việc tự động lọc nhiễu sóng giúp loại bỏ hoàn toàn các sai sót chủ quan của người vận hành máy.

Trong tương lai gần, kết quả siêu âm vách đất sẽ được số hóa thành các mô hình ba chiều lập thể độ nét cao. Kỹ sư không còn phải quan sát các đường cong hai chiều trên dải giấy in nhiệt truyền thống tại hiện trường nữa. Mô hình 3D cho phép quan sát trực quan toàn bộ thân hố cọc từ miệng ống vách xuống tới tận đáy sâu thẳm. Ban quản lý dự án có thể dễ dàng xoay lật đa chiều để kiểm tra từng hốc sạt lở hoặc điểm thắt hẹp.

Công nghệ truyền dẫn dữ liệu qua nền tảng điện toán đám mây giúp đồng bộ hóa thông số đo lường theo thời gian thực. Ngay khi đầu đo trượt trong lòng hố móng, dữ liệu hình học sẽ được truyền thẳng về hệ thống quản lý trực tuyến. Chỉ huy trưởng công trường hoặc tư vấn giám sát có thể theo dõi tiến trình đo đạc qua điện thoại thông minh ở bất cứ đâu. Mọi quyết định kỹ thuật được đưa ra nhanh chóng, giúp rút ngắn thời gian chờ đổ bê tông cọc.

Thuật toán học máy cũng hỗ trợ tự động tính toán phương án cạo gọt thành vách tối ưu nếu hố cọc bị nghiêng lệch. Phần mềm kết nối trực tiếp với hệ thống định vị của máy khoan cơ giới để điều khiển gầu đào nắn chỉnh vách. Sự kết hợp khép kín giữa thiết bị chẩn đoán hình học và máy móc thi công tạo nên một quy trình thông minh. Ngành xây dựng nền móng đang tiến bước mạnh mẽ vào kỷ nguyên tự động hóa hoàn toàn.

Dù công nghệ có phát triển vượt bậc đến đâu, vai trò kiểm soát của người kỹ sư địa kỹ thuật vẫn là then chốt. Sự am hiểu sâu sắc về tiêu chuẩn TCVN 9395:2012 và kinh nghiệm xử lý thực địa là điều máy móc không thể thay thế. Sự kết hợp hoàn hảo giữa đạo đức nghề nghiệp, chuyên môn vững vàng và công nghệ tiên tiến tạo nên những nền móng vĩnh cửu. Đó là chìa khóa bảo vệ sự trường tồn cho những công trình thế kỷ vươn cao.
