Nén Tĩnh Cọc Là Gì? Thí Nghiệm Sức Chịu Tải Cọc Theo TCVN 9393:2012

Nén tĩnh cọc là phương pháp thí nghiệm hiện trường sử dụng tải trọng tĩnh ép dọc trục lên đầu cọc nhằm quan sát chuyển vị của cọc dưới từng cấp tải. Từ quan hệ giữa tải trọng và độ lún, kỹ sư có thể đánh giá khả năng chịu tải, độ biến dạng và phản ứng thực tế của cọc trong nền đất.

Đây là một trong những phương pháp quan trọng nhất khi cần kiểm chứng sức chịu tải của cọc tại hiện trường.

Khác với PDA Test sử dụng tải trọng động trong thời gian rất ngắn, nén tĩnh tác dụng tải theo từng cấp và giữ tải trong một khoảng thời gian để theo dõi diễn biến độ lún.

Tại Việt Nam, phương pháp này được quy định trong TCVN 9393:2012 – Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục. Tiêu chuẩn hiện được Viện Tiêu chuẩn Chất lượng Việt Nam ghi nhận là còn hiệu lực và áp dụng cho cọc đơn thẳng đứng hoặc cọc đơn xiên, không phụ thuộc phương pháp thi công như đóng, ép, khoan dẫn hay khoan nhồi. Tiêu Chuẩn Việt Nam

Nén tĩnh cọc là gì?

Có thể hiểu đơn giản, thí nghiệm nén tĩnh mô phỏng việc cọc chịu một tải trọng dọc trục từ công trình.

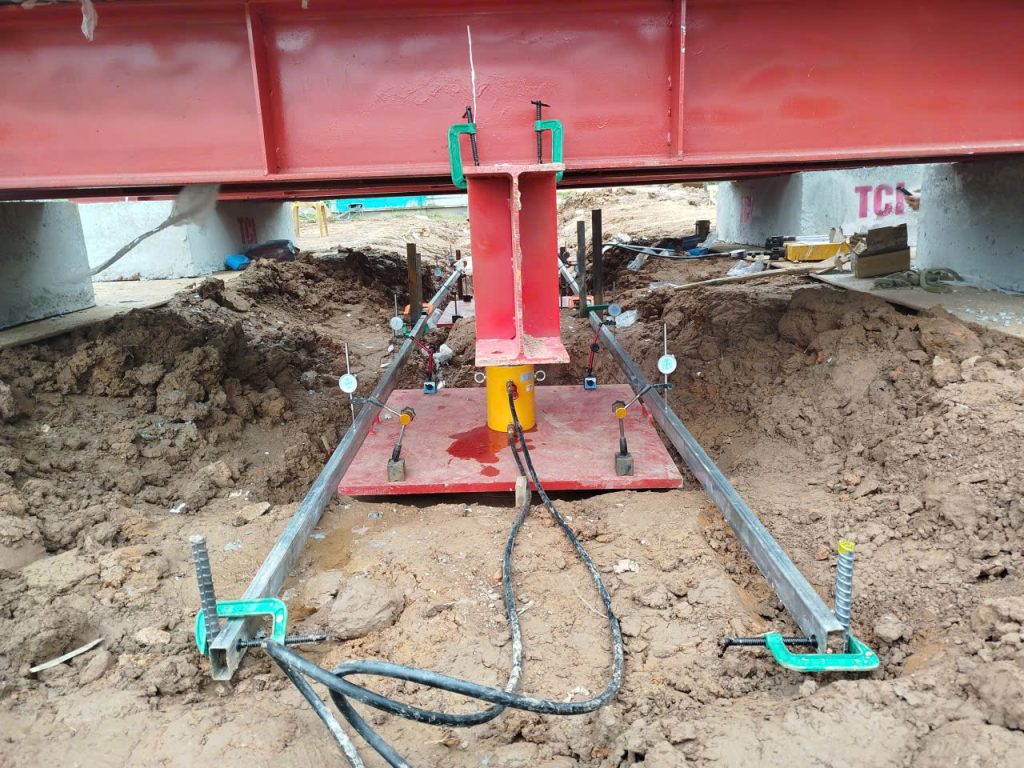

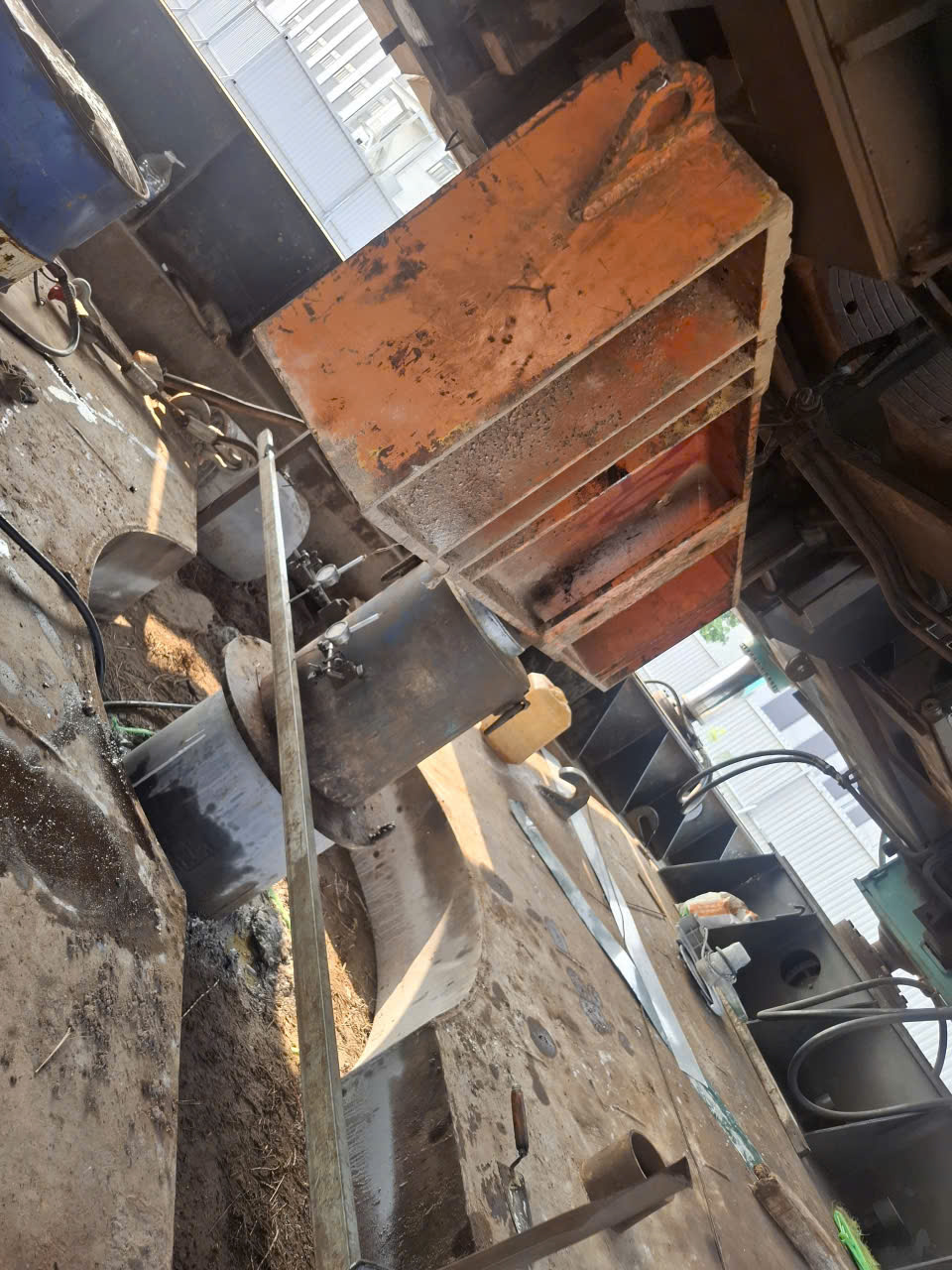

Một hệ kích thủy lực được đặt trên đầu cọc.

Khi kích hoạt động, lực ép được truyền xuống đầu cọc.

Muốn kích ép được cọc xuống, phía trên phải có một hệ thống tạo phản lực.

Hệ phản lực này có thể sử dụng:

đối trọng;

cọc neo;

neo đất;

hoặc kết hợp nhiều giải pháp.

Trong quá trình gia tải, các thiết bị đo chuyển vị liên tục ghi nhận độ lún của đầu cọc.

Kết quả cuối cùng không chỉ cho biết cọc “chịu được bao nhiêu tấn”.

Quan trọng hơn là xác định:

cọc lún bao nhiêu tại từng cấp tải

và

độ lún diễn biến như thế nào theo thời gian.

TCVN 9393:2012 mô tả nguyên tắc thí nghiệm là sử dụng tải trọng tĩnh ép dọc trục để làm cọc lún sâu thêm vào nền đất; các số liệu tải trọng, chuyển vị và biến dạng thu được được sử dụng để phân tích sức chịu tải và mối quan hệ tải trọng – chuyển vị. THƯ VIỆN PHÁP LUẬT

Mục đích của thí nghiệm nén tĩnh cọc

Nén tĩnh có thể được thực hiện với nhiều mục tiêu khác nhau.

Hai nhóm phổ biến là:

Thí nghiệm thăm dò

Thường được tiến hành trước khi thi công đại trà.

Mục tiêu là thu thập dữ liệu thực tế để phục vụ thiết kế.

Kết quả có thể giúp kỹ sư đánh giá:

sức chịu tải;

độ lún;

quan hệ tải trọng – chuyển vị;

và mức độ phù hợp của phương án thiết kế cọc.

Trong một số trường hợp kết quả thử có thể dẫn tới việc điều chỉnh chiều dài, tiết diện hoặc công nghệ thi công cọc.

Thí nghiệm kiểm tra

Được thực hiện đối với các cọc thuộc công trình nhằm kiểm tra chất lượng và khả năng làm việc so với yêu cầu thiết kế.

TCVN 9393:2012 phân biệt rõ hai mục đích này và quy định mức tải thử thường khác nhau cho cọc thăm dò và cọc kiểm tra. THƯ VIỆN PHÁP LUẬT

Nén tĩnh cọc có áp dụng cho cọc khoan nhồi không?

Có.

TCVN 9393:2012 áp dụng cho nhiều loại cọc và không phụ thuộc phương pháp thi công.

Có thể sử dụng cho:

cọc đóng;

cọc ép;

cọc khoan dẫn;

cọc khoan thả;

cọc khoan nhồi;

và các loại cọc phù hợp khác.

Tiêu chuẩn không áp dụng cho cọc tre, cọc cát và các trụ vật liệu rời. Tiêu Chuẩn Việt Nam

Đối với cọc khoan nhồi, đầu cọc phải đủ cường độ và được chuẩn bị phù hợp trước khi bố trí kích.

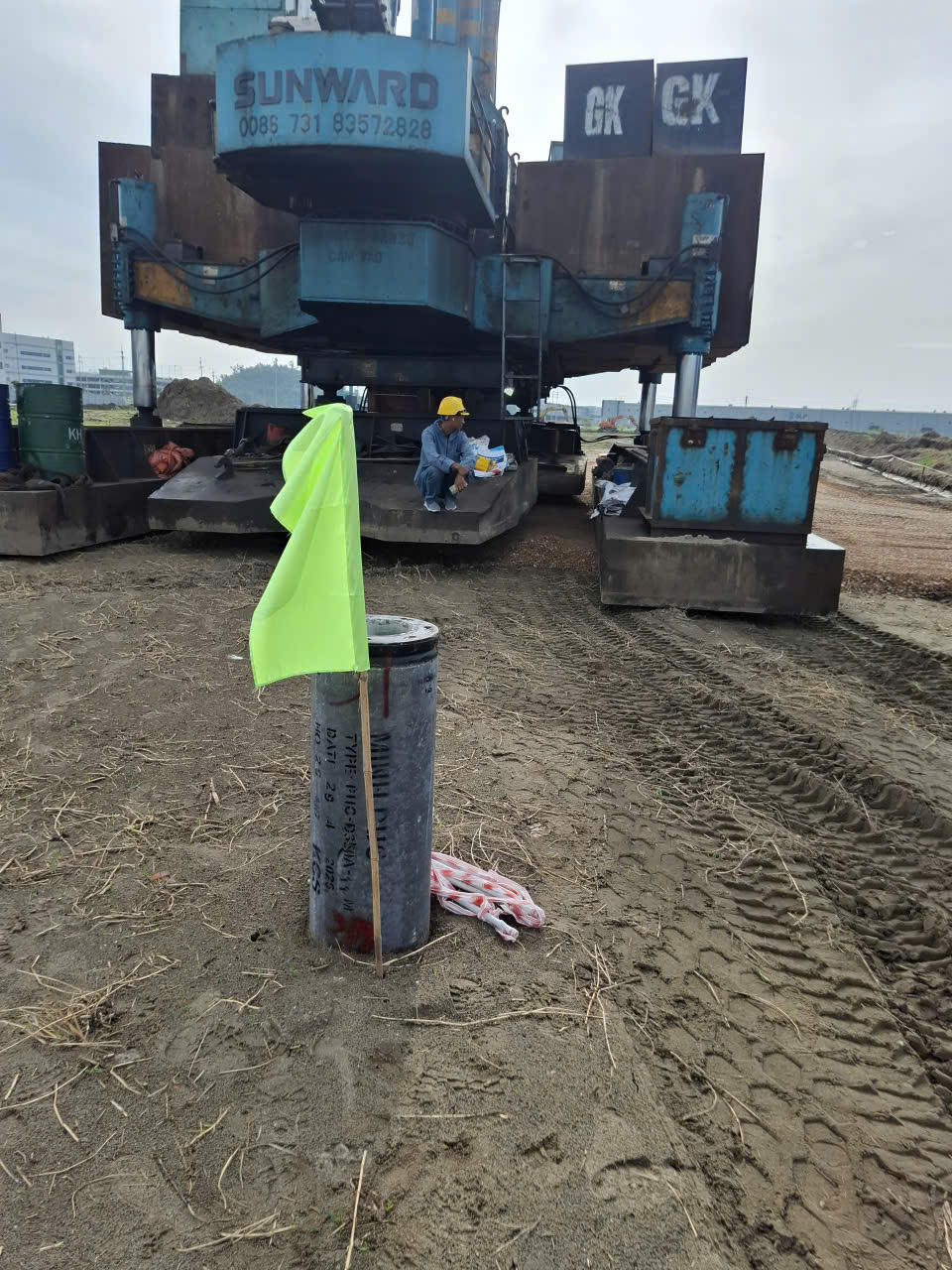

Đối với cọc bê tông đúc sẵn hoặc cọc ép, cũng cần kiểm tra trạng thái đầu cọc và khả năng tiếp nhận tải thử.

Nguyên lý nén tĩnh cọc

Nguyên lý của phương pháp tương đối trực quan.

Một lực nén được truyền từ kích thủy lực xuống đầu cọc.

Cọc bắt đầu truyền tải xuống nền đất qua hai cơ chế chính:

ma sát dọc thân cọc

và

sức kháng tại mũi cọc.

Khi tải còn nhỏ, cọc thường chỉ lún một lượng nhỏ.

Khi tiếp tục tăng tải, ngày càng nhiều sức kháng của đất được huy động.

Đến một giai đoạn nhất định, độ lún có thể tăng nhanh hơn so với tải trọng tăng thêm.

Đường cong này giúp kỹ sư đánh giá cách hệ cọc – đất đang làm việc.

Nén tĩnh vì vậy không chỉ là phép thử “xem cọc có chịu được tải hay không”.

Nó là phép đo trực tiếp quan hệ:

Tải trọng P ↔ Chuyển vị S

của cọc tại hiện trường.

Hệ thống thí nghiệm nén tĩnh gồm những gì?

Một hệ thử tải tĩnh thông thường có ba nhóm chính.

Hệ gia tải

Thường gồm kích thủy lực, bơm và hệ thống ống dẫn áp lực.

TCVN 9393:2012 yêu cầu hệ thủy lực phải làm việc an toàn, không rò rỉ và có khả năng chịu áp lực phù hợp; kích phải có sức nâng đáp ứng tải trọng thí nghiệm lớn nhất dự kiến. THƯ VIỆN PHÁP LUẬT

Hệ phản lực

Hệ phản lực giữ lại lực mà kích tạo ra.

Có thể sử dụng:

dàn chất tải với đối trọng;

cọc neo;

neo đất;

hoặc kết hợp.

Theo TCVN 9393:2012, hệ phản lực phải được thiết kế chịu phản lực không nhỏ hơn 120% tải trọng thử lớn nhất dự kiến. Tổng trọng lượng đối trọng khi sử dụng dàn chất tải cũng không nhỏ hơn khoảng 120% tải trọng thử lớn nhất. THƯ VIỆN PHÁP LUẬT

Hệ đo chuyển vị

Đây là nhóm thiết bị dùng để ghi độ lún của đầu cọc.

TCVN quy định chuyển vị đầu cọc được đo bằng 2 đến 4 chuyển vị kế, độ chính xác đến khoảng 0,01 mm, với hành trình đủ cho chuyển vị dự kiến. THƯ VIỆN PHÁP LUẬT

Các thiết bị đo được gá trên hệ dầm chuẩn độc lập để hạn chế ảnh hưởng từ hệ phản lực.

Vì sao hệ phản lực cực kỳ quan trọng?

Kích chỉ có thể ép cọc xuống khi có một hệ thống phía trên chống lại lực của kích.

Nếu hệ phản lực không đủ khả năng chịu tải, có thể xảy ra:

dàn đối trọng bị dịch chuyển;

cọc neo bị kéo lên;

dầm chính bị biến dạng quá mức;

hệ thống bị mất ổn định.

Khi đó dữ liệu độ lún cọc không còn đáng tin cậy.

Đây là lý do tải trọng thử càng lớn thì yêu cầu thiết kế hệ phản lực càng nghiêm ngặt.

Ví dụ cọc dự kiến thử đến 2.000 tấn không thể đơn giản đặt 2.000 tấn đối trọng lên trên rồi coi như đủ.

Hệ thống còn phải xét:

dầm chính;

dầm phụ;

gối kê;

phân bố tải;

ổn định tổng thể;

và hệ số dự phòng theo tiêu chuẩn.

Hệ đối trọng nén tĩnh hoạt động như thế nào?

Một phương án phổ biến là đặt dàn thép phía trên cọc.

Trên dàn bố trí các khối bê tông, thép hoặc vật nặng khác.

Kích nằm giữa đầu cọc và dầm chính.

Khi kích mở rộng:

phía dưới ép cọc xuống;

phía trên đẩy dàn đối trọng lên.

Trọng lượng đối trọng chống lại lực này.

Phương pháp có ưu điểm trực quan nhưng cần mặt bằng lớn và công tác lắp dựng đáng kể.

Đặc biệt với các cọc có tải trọng thử cao, số lượng đối trọng có thể rất lớn.

Nén tĩnh bằng cọc neo là gì?

Thay vì dùng nhiều khối bê tông làm đối trọng, có thể sử dụng các cọc neo hoặc neo đất để tạo phản lực.

Dầm phản lực được liên kết với hệ neo.

Khi kích đẩy lên, hệ neo chịu lực kéo và tạo phản lực.

Phương án này có thể giảm khối lượng đối trọng phải bố trí.

Tuy nhiên hệ neo phải được thiết kế phù hợp và cần kiểm soát khoảng cách giữa cọc thử với các cọc neo để hạn chế tương tác đất.

TCVN 9393:2012 quy định khoảng cách từ tâm cọc thử tới tâm cọc neo hoặc cánh neo đất lớn hơn 3D và trong mọi trường hợp không nhỏ hơn 2 m, với D là đường kính hoặc chiều rộng cọc. THƯ VIỆN PHÁP LUẬT

Đầu cọc phải chuẩn bị thế nào?

Đầu cọc là nơi kích truyền toàn bộ tải trọng xuống cọc.

Nếu mặt đầu không bằng phẳng, lực có thể truyền lệch tâm.

Nếu bê tông đầu cọc yếu, vùng này có thể bị phá hoại cục bộ trước khi nền đất được huy động đầy đủ.

Theo TCVN 9393:2012, đầu cọc có thể được cắt hoặc nối nhưng phải bảo đảm mặt đầu bằng phẳng, vuông góc với trục cọc và đủ khả năng chịu tải. Khi cần cần có biện pháp gia cố để tránh phá hoại cục bộ. THƯ VIỆN PHÁP LUẬT

Khoảng trống giữa đầu cọc và dầm chính cũng phải đủ để bố trí kích và thiết bị đo.

Trước khi thử chính thức có cần gia tải trước không?

Có.

Theo TCVN 9393:2012, trước khi thí nghiệm chính thức có bước gia tải trước khoảng 5% tải trọng thiết kế, sau đó giảm tải về 0.

Mục đích là:

kiểm tra hệ thống;

tạo tiếp xúc tốt;

xác nhận kích và thiết bị đo làm việc bình thường.

Thời gian gia tải trước và giữ ở tải 0 khoảng 10 phút. THƯ VIỆN PHÁP LUẬT

Đây là bước nhỏ nhưng rất hữu ích.

Nếu đồng hồ có vấn đề hoặc kích bị lệch, tốt hơn nên phát hiện khi mới ở 5% tải thiết kế thay vì khi hệ thống đã lên tải rất cao.

Nén tĩnh được gia tải theo từng cấp như thế nào?

Quy trình tiêu chuẩn không đưa toàn bộ tải lên cọc ngay lập tức.

Tải được tăng dần từng cấp.

Theo TCVN 9393:2012, mỗi cấp gia tải trong quy trình tiêu chuẩn không lớn hơn 25% tải trọng thiết kế. Tiêu chuẩn cũng cho phép các cấp thông dụng như 10%, 15% hoặc 20% tùy phương án thử. THƯ VIỆN PHÁP LUẬT

Ví dụ một cọc có tải trọng thiết kế 1.000 tấn.

Nếu đề cương dùng cấp tải 25%, các mức có thể phát triển theo dạng:

250 tấn;

500 tấn;

750 tấn;

1.000 tấn;

1.250 tấn;

1.500 tấn;

và tiếp tục tùy tải thử lớn nhất.

Tuy nhiên đây chỉ là ví dụ.

Cấp tải thực tế phải theo đề cương được phê duyệt.

Tại sao phải giữ tải ở từng cấp?

Đất không phản ứng tức thời giống một khối thép.

Sau khi tăng tải, cọc có thể tiếp tục lún theo thời gian ngay cả khi tải không đổi.

Do đó mỗi cấp tải phải được giữ để theo dõi:

độ lún ban đầu;

tốc độ lún;

và thời điểm chuyển vị đạt trạng thái ổn định quy ước.

TCVN yêu cầu cấp tải mới chỉ được tăng khi độ lún đạt điều kiện ổn định quy ước hoặc đủ thời gian theo quy định. Trong quy trình tiêu chuẩn, cấp tải thông thường không được giữ quá 2 giờ trước khi chuyển cấp, trừ những trường hợp có yêu cầu riêng. THƯ VIỆN PHÁP LUẬT

Điều này khiến thí nghiệm nén tĩnh có thể kéo dài nhiều giờ hoặc thậm chí lâu hơn tùy phương án.

Trong một cấp tải phải đọc số liệu bao lâu một lần?

TCVN 9393:2012 quy định thời gian theo dõi và ghi số liệu khá chi tiết.

Trong giai đoạn đầu của một cấp tải, việc đọc chuyển vị được thực hiện với khoảng thời gian ngắn hơn.

Sau đó nếu tải được giữ lâu, khoảng cách giữa các lần đọc có thể tăng lên.

Tiêu chuẩn nêu ví dụ:

30 phút đầu đọc không quá 10 phút/lần;

30 phút tiếp theo không quá 15 phút/lần;

10 giờ sau không quá 1 giờ/lần;

các giờ tiếp theo không quá 2 giờ/lần. THƯ VIỆN PHÁP LUẬT

Mục đích là theo dõi được đường cong chuyển vị – thời gian, không chỉ giá trị đầu và cuối cấp tải.

Tải trọng thử lớn nhất bằng bao nhiêu?

Đây là câu hỏi rất nhiều người tìm kiếm.

Không có một con số duy nhất áp dụng cho tất cả các dự án.

Tải trọng thử lớn nhất do thiết kế quy định.

TCVN 9393:2012 đưa ra mức thường dùng như sau:

Cọc thí nghiệm thăm dò: tải phá hoại hoặc khoảng 250% đến 300% tải trọng thiết kế.

Cọc thí nghiệm kiểm tra: khoảng 150% đến 200% tải trọng thiết kế. THƯ VIỆN PHÁP LUẬT

Điểm quan trọng là từ “thường”.

Không nên lấy 200% rồi mặc định mọi cọc kiểm tra đều bắt buộc phải thử đúng 200%.

Tải thực tế phải theo thiết kế và đề cương được duyệt.

Nén tĩnh 200% tải thiết kế có nghĩa gì?

Giả sử tải trọng thiết kế của cọc là:

1.000 tấn

Nếu yêu cầu thử tới 200% thì tải trọng thí nghiệm lớn nhất là:

2.000 tấn.

Điều đó không có nghĩa cọc sẽ thường xuyên chịu 2.000 tấn trong khai thác.

Mức tải thử cao hơn giúp kiểm tra khả năng làm việc của hệ cọc – đất và mức dự phòng theo mục đích thử.

Trong quá trình gia tải, độ lún được theo dõi ở từng mức, không phải chỉ đo một lần tại 2.000 tấn.

Kết quả nén tĩnh cọc gồm những gì?

Kết quả chính thường không phải một dòng duy nhất.

TCVN yêu cầu xây dựng nhiều biểu đồ từ dữ liệu thử, trong đó quan trọng nhất là:

Biểu đồ tải trọng – chuyển vị

Biểu đồ chuyển vị – thời gian

Biểu đồ tải trọng – thời gian

và có thể thể hiện mối quan hệ tổng hợp tải trọng – chuyển vị – thời gian. THƯ VIỆN PHÁP LUẬT

Trong đó biểu đồ tải trọng – chuyển vị thường là biểu đồ được quan tâm nhất.

Nó cho biết:

khi tải tăng thì cọc lún bao nhiêu;

đường cong còn tuyến tính hay bắt đầu uốn mạnh;

và cọc có biểu hiện tiến tới phá hoại hay không.

Độ lún cọc càng nhỏ càng tốt phải không?

Không nên đánh giá đơn giản như vậy.

Độ lún nhỏ tại một mức tải nhất định thường là dấu hiệu tích cực.

Nhưng kết quả cần được xem trong toàn bộ đường cong và mục tiêu thiết kế.

Ví dụ:

cọc lún 5 mm tại 100% tải thiết kế;

10 mm tại 150%;

15 mm tại 200%.

Đây là một dạng phản ứng.

Trong khi một cọc khác có thể:

5 mm tại 100%;

18 mm tại 150%;

60 mm tại 200%.

Hai đường cong rõ ràng thể hiện cách làm việc khác nhau.

Do đó một con số lún đơn lẻ không đủ.

Điều cần đọc là xu hướng tải – lún.

Bài số 3 của cluster sẽ đi sâu riêng vào phần này.

Tải trọng giới hạn của cọc được xác định như thế nào?

TCVN 9393:2012 cho phép xác định sức chịu tải giới hạn theo nhiều cách tùy hình dạng đường cong và điều kiện thử.

Có thể xem xét:

hình dạng đường cong tải trọng – chuyển vị;

điểm thay đổi rõ của đường cong;

chuyển vị giới hạn;

hoặc tình trạng thực tế của cọc.

Một tiêu chí được tiêu chuẩn nêu là tải trọng tương ứng với tổng chuyển vị bằng 10% đường kính hoặc chiều rộng tiết diện cọc, có xét biến dạng đàn hồi của cọc khi cần. THƯ VIỆN PHÁP LUẬT

Tuy nhiên không nên biến tiêu chí 10% này thành công thức duy nhất.

Tiêu chuẩn lưu ý các phương pháp khác nhau có thể cho giá trị sức chịu tải giới hạn khác nhau. THƯ VIỆN PHÁP LUẬT

Sức chịu tải giới hạn và sức chịu tải cho phép khác nhau thế nào?

Đây là hai khái niệm rất dễ bị nhầm.

Sức chịu tải giới hạn là mức tải gắn với trạng thái giới hạn hoặc phá hoại được xác định theo tiêu chí kỹ thuật.

Sức chịu tải cho phép là tải được sử dụng sau khi xét hệ số an toàn.

TCVN 9393:2012 quy định sức chịu tải cho phép của cọc đơn thẳng đứng được xác định từ sức chịu tải giới hạn chia cho hệ số an toàn phù hợp. THƯ VIỆN PHÁP LUẬT

Do đó nếu thử ra tải giới hạn 3.000 tấn thì không có nghĩa tải thiết kế sử dụng của cọc cũng là 3.000 tấn.

Khi nào cọc được xem là phá hoại trong thí nghiệm?

Đối với cọc thí nghiệm thăm dò, TCVN 9393:2012 nêu một trong các dấu hiệu phá hoại là tổng chuyển vị đầu cọc vượt quá khoảng 10% đường kính hoặc chiều rộng tiết diện, có xét biến dạng đàn hồi khi cần, hoặc vật liệu cọc bị phá hoại. THƯ VIỆN PHÁP LUẬT

Ngoài ra đường cong tải – lún có thể thể hiện sự tăng chuyển vị nhanh ở vùng tải cao.

Kỹ sư phải theo dõi liên tục thay vì chỉ đợi tới cuối thí nghiệm.

Khi nào cọc kiểm tra được xem là không đạt?

Không nên dùng công thức đơn giản:

“Không tới tải 200% = không đạt.”

TCVN 9393:2012 quy định cọc kiểm tra không đạt khi cọc bị phá hoại theo tiêu chí quy định hoặc khi tổng chuyển vị dưới tải trọng thử lớn nhất và biến dạng dư vượt quá giới hạn được quy định trong phương án thí nghiệm. THƯ VIỆN PHÁP LUẬT

Điều này cho thấy tiêu chí nghiệm thu phải được xác lập từ trước trong đề cương và hồ sơ thiết kế.

Sau khi đạt tải lớn nhất thì làm gì?

Nếu cọc chưa bị phá hoại, tải được giảm dần theo từng cấp.

Theo quy trình tiêu chuẩn, mỗi cấp giảm tải có thể bằng hai lần cấp gia tải, giữ mỗi cấp khoảng 30 phút; cấp tải 0 có thể giữ lâu hơn nhưng không quá 6 giờ theo quy định tiêu chuẩn. THƯ VIỆN PHÁP LUẬT

Mục tiêu là theo dõi khả năng phục hồi của cọc.

Độ lún không mất hết sau khi dỡ tải.

Một phần có thể phục hồi đàn hồi.

Phần còn lại là chuyển vị dư.

Thông tin này cũng có giá trị khi đánh giá phản ứng cọc.

Tại sao phải đo chuyển vị dư?

Giả sử cọc lún 20 mm ở tải lớn nhất.

Sau khi dỡ tải, cọc phục hồi 8 mm.

Chuyển vị dư còn khoảng 12 mm.

Nếu một cọc khác cùng mức tải lún 20 mm nhưng sau giảm tải chỉ còn dư 4 mm, phản ứng của hai cọc khác nhau.

Do đó nén tĩnh không chỉ quan tâm tới độ lún lớn nhất.

Cần quan tâm cả:

độ lún đàn hồi;

độ lún dư;

và quá trình phục hồi khi giảm tải.

Nén tĩnh và PDA Test khác nhau thế nào?

Hai phương pháp đều có thể được sử dụng trong chương trình đánh giá sức chịu tải cọc nhưng nguyên lý rất khác.

Bài PDA trên kodentest.vn cũng đã nhấn mạnh rằng kết quả sức kháng tĩnh từ thử động là một kết quả gián tiếp, khác với thử tải tĩnh. Kodentest

Vì vậy không nên viết:

“PDA thay thế hoàn toàn nén tĩnh.”

Hai phương pháp có thể bổ sung cho nhau tùy chương trình kiểm tra.

Nén tĩnh khác siêu âm cọc thế nào?

Siêu âm cọc kiểm tra tính đồng nhất của bê tông.

Nén tĩnh cọc kiểm tra phản ứng chịu tải của toàn bộ hệ cọc – đất.

Một cọc có kết quả siêu âm tốt chưa chắc sức chịu tải đã đạt.

Ngược lại, một cọc chịu tải tốt cũng không có nghĩa phương pháp nén tĩnh cho biết đầy đủ chất lượng bê tông tại mọi vị trí.

Hai phép thử trả lời hai câu hỏi khác nhau.

Nén tĩnh khác Koden Test thế nào?

Koden được thực hiện trước khi hình thành thân cọc, nhằm đánh giá hình học hố khoan.

Nén tĩnh được thực hiện sau khi cọc đã hoàn thiện, nhằm kiểm tra khả năng chịu tải.

Có thể hình dung chuỗi kiểm soát chất lượng như sau:

Koden: hố khoan có đúng hình học không?

Siêu âm cọc: bê tông thân cọc có đồng nhất không?

PDA/Nén tĩnh: cọc làm việc dưới tải như thế nào?

Các phương pháp này không nên bị gộp thành một.

Ưu điểm của nén tĩnh cọc

Ưu điểm lớn nhất là kết quả trực quan.

Tải được truyền trực tiếp xuống đầu cọc và độ lún được đo trực tiếp.

Do đó kỹ sư có thể xây dựng rõ quan hệ tải trọng – chuyển vị.

Ưu điểm thứ hai là phương pháp đã được sử dụng lâu dài và có hệ tiêu chuẩn rõ ràng.

Ưu điểm thứ ba là có thể phục vụ cả thiết kế và kiểm tra chất lượng.

Đặc biệt ở giai đoạn cọc thử, dữ liệu có thể rất hữu ích để hiệu chỉnh phương án thiết kế trước khi thi công đại trà.

Hạn chế của nén tĩnh cọc

Nhược điểm lớn nhất là hệ thống thử có thể rất cồng kềnh.

Với tải trọng hàng nghìn tấn, cần:

nhiều đối trọng;

dầm lớn;

cẩu lắp;

mặt bằng;

và biện pháp an toàn nghiêm ngặt.

Thời gian thử cũng thường dài hơn PDA do phải giữ từng cấp tải để quan trắc độ lún.

Ngoài ra chi phí lắp dựng hệ phản lực có thể đáng kể.

Đối với công trường chật hẹp, việc bố trí đối trọng hoặc neo cũng có thể trở thành vấn đề lớn.

Nén tĩnh cọc mất bao lâu?

Không có một thời gian cố định.

Thời gian phụ thuộc:

số cấp tải;

tốc độ ổn định của cọc;

tải trọng thử lớn nhất;

quy trình gia tải;

thời gian giảm tải;

và điều kiện nền đất.

TCVN cho phép giữ từng cấp cho tới khi ổn định quy ước và trong quy trình tiêu chuẩn có các giới hạn thời gian tương ứng. THƯ VIỆN PHÁP LUẬT

Có cọc hoàn thành nhanh.

Có cọc phải giữ tải lâu hơn vì tiếp tục lún.

Do đó không nên báo thời gian thử chỉ bằng một con số nếu chưa biết đề cương.

Nén tĩnh cọc có nguy hiểm không?

Bản thân phép đo không nguy hiểm nếu được thiết kế và thi công đúng.

Nhưng hệ thử có thể chứa hàng trăm hoặc hàng nghìn tấn đối trọng.

Hệ thủy lực cũng làm việc ở áp suất cao.

TCVN 9393:2012 có riêng yêu cầu về an toàn, bao gồm kiểm soát khu vực thử, tình trạng kích – bơm – đường ống thủy lực, bảo vệ thiết bị và an toàn khi lắp tháo đối trọng. THƯ VIỆN PHÁP LUẬT

Do đó không nên coi đây là một phép thử đơn giản chỉ cần kích và vài đồng hồ.

Những lỗi thường gặp khi nén tĩnh cọc

Hệ phản lực không đủ ổn định

Đây là lỗi nghiêm trọng vì có thể làm mất tính chính xác hoặc buộc dừng thử.

Dầm chuẩn bị ảnh hưởng bởi hệ đối trọng

Nếu dầm chuẩn dịch chuyển thì số đo độ lún cọc bị sai.

Đầu cọc không phẳng

Tải có thể truyền lệch.

Kích không đúng tâm cọc

Có thể tạo thêm mô men và ảnh hưởng phản ứng.

Thiết bị đo hết hạn kiểm định

Dữ liệu khi đó khó bảo đảm tính pháp lý và kỹ thuật.

Tăng tải quá nhanh

Không đủ thời gian theo dõi ổn định.

Chỉ nhìn tải lớn nhất

Bỏ qua đường cong tải – lún và chuyển vị dư.

Kết luận “đạt” chỉ vì cọc không gãy

Đây là cách đánh giá sai.

Mục tiêu của thí nghiệm là phản ứng tải – chuyển vị, không phải chỉ kiểm tra vật liệu có vỡ hay không.

Cần chuẩn bị gì trước khi gọi đơn vị nén tĩnh cọc?

Nhà thầu nên cung cấp tối thiểu:

Tên dự án.

Mã cọc.

Loại cọc.

Đường kính hoặc tiết diện.

Chiều dài cọc.

Ngày thi công.

Cường độ bê tông nếu liên quan.

Tải trọng thiết kế.

Tải thử lớn nhất.

Loại thử: thăm dò hay kiểm tra.

Đề cương dự kiến.

Địa chất.

Mặt bằng công trường.

Khả năng bố trí đối trọng hoặc neo.

Cao độ đầu cọc.

Thông tin càng đầy đủ thì việc thiết kế hệ phản lực càng chính xác.

Câu hỏi thường gặp về nén tĩnh cọc

Nén tĩnh cọc là gì?

Là phương pháp dùng tải trọng tĩnh ép dọc trục lên đầu cọc và đo chuyển vị theo từng cấp tải để đánh giá quan hệ tải trọng – độ lún và sức chịu tải cọc.

TCVN nào áp dụng cho nén tĩnh cọc?

TCVN 9393:2012 – Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục. Tiêu chuẩn hiện vẫn còn hiệu lực. Tiêu Chuẩn Việt Nam

Nén tĩnh thử tới bao nhiêu phần trăm tải thiết kế?

TCVN nêu mức thường dùng khoảng 250%–300% đối với cọc thăm dò và 150%–200% đối với cọc kiểm tra, nhưng tải lớn nhất cuối cùng do thiết kế quy định. THƯ VIỆN PHÁP LUẬT

Một cấp tải thường bằng bao nhiêu?

Trong quy trình tiêu chuẩn, mỗi cấp không lớn hơn 25% tải thiết kế. Có thể sử dụng các cấp 10%, 15% hoặc 20% tùy phương án thử. THƯ VIỆN PHÁP LUẬT

Cọc khoan nhồi có nén tĩnh được không?

Có. TCVN 9393:2012 áp dụng cho cọc khoan nhồi cũng như nhiều loại cọc khác. Tiêu Chuẩn Việt Nam

Nén tĩnh có xác định sức chịu tải không?

Có. Dữ liệu tải trọng – chuyển vị được sử dụng để xác định sức chịu tải giới hạn và phục vụ xác định sức chịu tải cho phép theo phương pháp và hệ số an toàn phù hợp. THƯ VIỆN PHÁP LUẬT

PDA và nén tĩnh cái nào chính xác hơn?

Không nên đánh giá bằng một câu “cái nào tốt hơn”. Hai phương pháp có nguyên lý khác nhau. Nén tĩnh đo trực tiếp phản ứng tải – chuyển vị, còn PDA sử dụng dữ liệu động để phân tích sức kháng huy động.

Cọc lún bao nhiêu thì bị coi là hỏng?

Không có một giá trị lún đơn lẻ áp dụng cho mọi trường hợp. Cần căn cứ đường cong tải – chuyển vị, loại thí nghiệm và tiêu chí của đề cương. TCVN cũng có tiêu chí chuyển vị tương ứng 10% kích thước tiết diện trong xác định trạng thái giới hạn ở một số trường hợp. THƯ VIỆN PHÁP LUẬT

Kết luận

Nén tĩnh cọc là một trong những phương pháp quan trọng nhất để đánh giá khả năng chịu tải thực tế của cọc tại hiện trường.

Phương pháp sử dụng kích thủy lực và hệ phản lực để truyền tải trọng tĩnh xuống đầu cọc.

Tải được tăng từng cấp, giữ tại từng mức và theo dõi chuyển vị của cọc theo thời gian.

Dữ liệu sau đó được sử dụng để xây dựng biểu đồ tải trọng – chuyển vị, chuyển vị – thời gian và đánh giá cách cọc làm việc trong nền đất.

Tại Việt Nam, TCVN 9393:2012 là tiêu chuẩn trực tiếp cho phép thử này và hiện vẫn còn hiệu lực. Tiêu chuẩn áp dụng cho nhiều loại cọc, bao gồm cọc đóng, cọc ép và cọc khoan nhồi. Tiêu Chuẩn Việt Nam

Một phép nén tĩnh có giá trị không chỉ phụ thuộc vào việc đạt tải trọng lớn nhất.

Cần bảo đảm:

hệ phản lực ổn định;

kích và thiết bị đo được kiểm định;

đầu cọc được chuẩn bị đúng;

cấp tải được thực hiện đúng quy trình;

độ lún được theo dõi đầy đủ;

và

kết quả được phân tích trên toàn bộ đường cong tải – chuyển vị.

Hiểu đúng điều này giúp tránh cách đọc quá đơn giản như:

“Thử lên 200% không gãy thì cọc đạt.”

Thực tế, giá trị của nén tĩnh nằm ở toàn bộ phản ứng của hệ cọc – đất – tải trọng, chứ không phải chỉ ở con số tải cao nhất mà kích đã đạt.

Cam kết của Koden Test Việt Nam

Chúng tôi hiểu rằng “Móng có vững, nhà mới bền”. Vì vậy, mỗi dự án đều được thực hiện với tinh thần trách nhiệm cao nhất, giá thành cạnh tranh và thời gian hoàn thành nhanh chóng.

Koden Test VN – Chuyên gia thí nghiệm cọc khoan nhồi

Liên hệ ngay để được tư vấn miễn phí và nhận báo giá ưu đãi:

📞 Hotline: 0963886661
📧 Email: contact@kodentest.vn
🌐 Website: kodentest.vn
📍 Địa chỉ: 82 Phương Trạch – Vĩnh Thanh – Hà Nội

KODEN TEST VIỆT NAM – LAS-XD : Chất Lượng Khẳng Định Bằng Công Nghệ Và Uy Tín.

Bài viết liên quan trên Koden Test VN

PDA Test Sức Chịu Tải Cọc: Quy Trình, Kết Quả Và Tiêu Chuẩn
https://kodentest.vn/pda-test-suc-chiu-tai-coc/
Đây là một trong những bài mới nhất trên website và liên quan trực tiếp đến nhóm kiểm tra sức chịu tải cọc.

Nguyên Lý PDA Test: Cách Đo Sức Chịu Tải Cọc Bằng Sóng Ứng Suất
https://kodentest.vn/nguyen-ly-pda-test/
Phù hợp để người đọc so sánh bản chất tải động với tải tĩnh.

Quy Trình Thí Nghiệm PDA Test: 10 Bước Theo TCVN 11321:2016
https://kodentest.vn/quy-trinh-thi-nghiem-pda-test/
