Phân tích dữ liệu PDA tại các xã thuộc huyện Đan Phượng: Đối chiếu giữa khảo sát địa chất và thử tải thực tế – Bài học cho chủ đầu tư

Khi “dự báo” trên giấy gặp “thực tế” dưới lòng đất – vì sao chúng ta cần đối chiếu khảo sát địa chất và hồ sơ PDA?

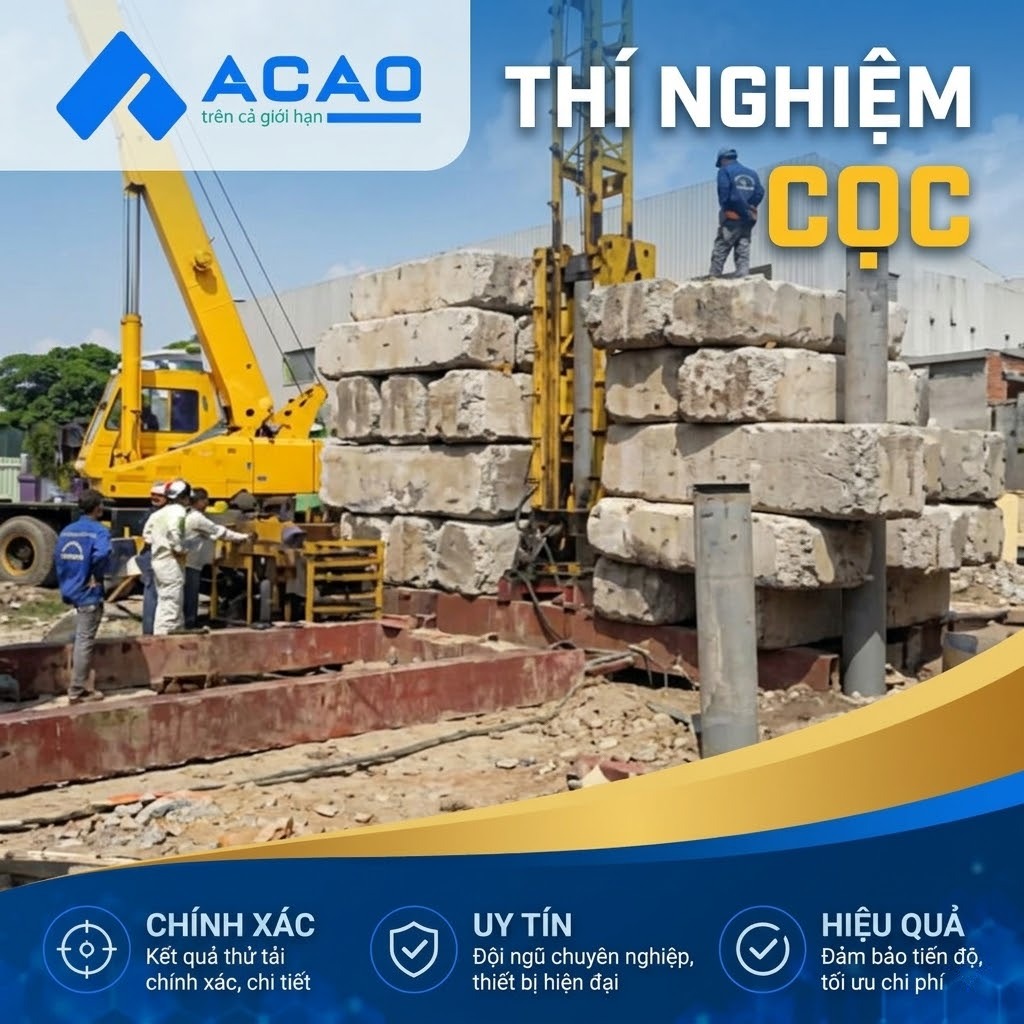

Thử tải tĩnh và phân tích dữ liệu PDA không đối lập nhau mà bổ sung cho nhau, tạo ra bức tranh toàn cảnh về sức chịu tải của cọc cùng khả năng làm việc thực tế của toàn bộ hệ thống nền móng.

Huyện Đan Phượng, đặc biệt là các xã ven sông Hồng như Tân Hội, Liên Hồng, Liên Trung và Hồng Hà, đang là “tâm điểm” của làn sóng đầu tư hạ tầng và đô thị hóa mạnh mẽ. Sự xuất hiện của các đại dự án như Khu đô thị Vinhomes Wonder City (Vinhomes Đan Phượng – Green City) với quy mô lên tới 133,44 ha, tổng mức đầu tư hơn 18.400 tỷ đồng, kéo theo nhu cầu cấp bách về công tác khảo sát địa chất và thí nghiệm đánh giá chất lượng cọc.

Tuy nhiên, toàn bộ diện tích này đều nằm trong vùng trũng trầm tích trẻ Holocene của đồng bằng châu thổ sông Hồng, với lớp bùn sét, sét pha dẻo chảy có chiều dày rất lớn và phân bố không đều. Nếu chỉ dựa vào các chỉ tiêu cơ lý từ kết quả khảo sát địa chất (như lực dính C, góc ma sát trong φ, chỉ số SPT) để tính toán sức chịu tải lý thuyết cho cọc, có thể sẽ xảy ra một khoảng cách lớn so với sức chịu tải thực tế. Đây chính là vai trò của thí nghiệm PDA (Pile Driving Analyzer) – cầu nối giữa dự báo và thực tế, là chìa khóa để hiệu chỉnh thiết kế, tránh lãng phí hoặc rủi ro mất an toàn.

Nội dung dưới đây sẽ đi sâu vào đối chiếu các chỉ tiêu cơ lý của đất nền khu vực Đan Phượng (các xã điển hình) và kết quả phân tích PDA thực tế với sự hỗ trợ của phần mềm CAPWAP, qua đó đúc kết những bài học quan trọng cho các nhà đầu tư.

Phần 2. Hồ sơ địa chất khu vực Đan Phượng – Phân tích điểm yếu dự báo sức kháng cọc

Từ các hố khoan sâu 35-50 mét tại khu vực này, cấu trúc địa tầng phản ánh sự phức tạp của các lớp đất yếu xen kẹp thấu kính cát, dẫn đến độ tin cậy của các thông số đất nền trong hồ sơ khảo sát đôi khi bị sai lệch nếu không có số liệu thí nghiệm đầy đủ và phù hợp, nhất là đối với sức kháng bên của cọc trong lớp bùn non trẻ.

Khu vực Đan Phượng nằm trong vùng ảnh hưởng trực tiếp của hệ thống sông Hồng, được hình thành từ quá trình bồi lắng phù sa non trẻ (Holocene muộn). Kết quả khảo sát cho thấy mặt cắt địa chất điển hình gồm 4 lớp:

• Lớp 1 (Đất san lấp/đất trồng trọt – 0,0 đến 2,0 m): Thành phần không đồng nhất, không chịu lực.

• Lớp 2 (Bùn sét, sét pha dẻo chảy – 2,0 đến 10,0 m hoặc đến 12,0 m): Đây là lớp đất yếu có sức kháng cắt không đáng kể. Tuy nhiên, tính bất đồng nhất của lớp bùn sét (ví dụ, sự xuất hiện của các thấu kính cát mịn bão hòa nước) gây khó khăn trong việc xác định chính xác sức kháng bên của cọc. Sức kháng ma sát thành đơn vị có thể biến thiên rất nhanh theo chiều sâu.

• Lớp 3 (Sét pha trạng thái dẻo cứng – dày không ổn định): Chỉ xuất hiện ở một số khu vực, không liên tục, không thể sử dụng làm tầng chịu lực ổn định.

• Lớp 4 (Cát hạt trung đến thô, lẫn sỏi sạn – độ sâu >25 – 35 m): Là tầng đất tốt nhất, sức chịu tải lớn, nhưng độ sâu thay đổi thất thường. Điều này dẫn đến sự thay đổi đáng kể về sức kháng mũi khi cọc được cắm vào tầng cát ở các cao độ khác nhau.

Bên cạnh lớp bùn sét, sự tồn tại của tầng chứa nước ngầm có áp trong lớp cát hạt mịn và cát hạt trung, cùng với sự xuất hiện của các thấu kính cát chảy, là những yếu tố tác động trực tiếp làm nhiễu tín hiệu sóng ứng suất. Khi thí nghiệm PDA trên nền đất yếu có nước ngầm chảy, dữ liệu về vận tốc và lực cần được xử lý cẩn trọng để tránh nhầm lẫn với các dạng phản xạ từ khuyết tật cọc.

Do đó, các chỉ tiêu cơ lý trong báo cáo địa chất đôi khi là “con số lý thuyết” dựa trên mẫu đất nguyên dạng, trong khi thực tế cọc làm việc dưới tải trọng động lại chịu tác động tổng hòa của cường độ khối đất nguyên trạng. Khoảng cách này có thể lên tới 20-30 % sức chịu tải dự kiến, nếu không có đối chiếu từ dữ liệu phân tích PDA.

Phần 3. Hành trình chuyển hóa: Từ mũi khoan địa chất đến dữ liệu PDA hiện trường

Thiết bị PDA và phần mềm CAPWAP hoạt động dựa trên nguyên lý truyền sóng ứng suất. Các cảm biến gia tốc và biến dạng được gắn trên thân cọc sẽ ghi lại chính xác thông số lực và vận tốc ngay sau khi nhận xung kích từ búa rơi.

Chính trong quá trình chuyển đổi từ mô hình đất trong phòng thí nghiệm (từ các mẫu đất) sang điều kiện hiện trường, dữ liệu PDA mới thể hiện rõ những sự khác biệt so với dự báo từ khảo sát: Các lớp bùn yếu bị phá hủy cấu trúc khi cọc được hạ, dẫn đến sức kháng đơn vị dọc thân cọc giảm nhanh chóng, trong khi sức kháng mũi ở tầng cát hạt trung lại cao hơn dự kiến do hiệu ứng “chèn ép ngang” khi cọc được đóng hoặc ép vào nền đất rời.

Phần 4. Đối chiếu số liệu: So sánh kết quả phân tích CAPWAP với tính toán sức chịu tải lý thuyết từ địa chất

Dựa trên thống kê từ nhiều dự án tại khu vực Đan Phượng do ACAO thực hiện, tồn tại mối tương quan giữa sức chịu tải tính toán từ kết quả khảo sát địa chất (theo phương pháp phân tích lớp đất) và kết quả phân tích CAPWAP từ dữ liệu PDA như sau:

(Các tỷ lệ chênh lệch trên được tổng hợp từ một số dự án tại Đan Phượng do ACAO đã thực hiện trong năm 2025)

Nhờ có phân tích dữ liệu PDA, các kỹ sư đã kịp thời hiệu chỉnh hệ số ma sát thành, điều chỉnh lại mô hình đất nền đầu vào cho phần mềm chuyên dụng (CAPWAP) để các tính toán thiết kế cọc của lô tiếp theo (số lượng lớn) sát đúng hơn với thực tế, đem lại hiệu quả kinh tế lớn.

Phần 5. Xử lý các tình huống đặc biệt trong quá trình phân tích PDA tại Đan Phượng

Sự cố tín hiệu do lớp cát chảy gây sập lỗ khoan: Trong các dự án cọc khoan nhồi (đặc biệt các dự án cầu vượt, hạ tầng kỹ thuật dạng hầm/tuy nen) tại Đan Phượng, hiện tượng cát chảy từ các thấu kính nằm sâu trong lòng lớp bùn sét thường dẫn đến sự cố kẹt ống vách hoặc sập thành hố khoan, làm dữ liệu PDA bị méo mó. Kết quả phân tích CAPWAP cho những cọc này sau khi xử lý sự cố (bơm vữa gia cố) cho thấy sức chịu tải có thể bị giảm 15-25% so với cọc thi công bình thường. Do đó, cần phối hợp các phương pháp siêu âm hộp để kiểm tra toàn diện.

Ảnh hưởng của tải trọng ngang khi dữ liệu lực – vận tốc bị mất đối xứng: Do búa rơi không đảm bảo phương thẳng đứng, dữ liệu lực và vận tốc từ 2 đầu cảm biến gắn đối xứng qua tim cọc bị lệch pha. Kỹ thuật phân tích trong trường hợp này yêu cầu sàng lọc và lấy trung bình các cặp cảm biến, tránh nhầm lẫn giữa hiệu ứng uốn cọc với phản xạ từ khuyết tật.

Phần 6. CAPWAP – Chương trình phân tích dữ liệu độc quyền hiệu chỉnh mô hình đất nền

CAPWAP (Case Pile Wave Analysis Program) không chỉ xử lý dữ liệu lực và vận tốc ghi nhận từ thiết bị PDA, mà còn nhập các thông số đất nền đầu vào (ma sát thành, sức kháng mũi). Nhờ đó, nó tạo ra một mô hình đất nền “hiệu chỉnh” tương thích với tất cả các cọc được thí nghiệm.

Các thông số chính được đối chiếu và hiệu chỉnh:

• Hệ số giảm chấn (Jc – damping) của lớp sét yếu: Đây là nguyên nhân chính gây sai lệch nếu không được hiệu chỉnh phù hợp. CAPWAP cho phép nhập giá trị Jc đặc trưng cho từng lớp đất, cải thiện độ chính xác.

• Giá trị biến dạng đàn hồi cực đại (quake – Q): Phản ánh biến dạng của đất nền dọc thân cọc và mũi cọc trước khi xuất hiện phá hoại, ảnh hưởng đến dạng đường cong tải – lún.

• Tổng lực cản tĩnh (Rs) và lực cản động (Rd): Tách bạch các thành phần lực cản của đất, dự báo sức chịu tải của cọc tại các thời điểm khai thác và dưới tác dụng của tải trọng công trình.

Tại các xã thuộc huyện Đan Phượng, nhờ kết hợp khảo sát địa chất truyền thống và phân tích CAPWAP từ dữ liệu PDA, nhóm thiết kế đã cải thiện độ chính xác trong dự toán sức chịu tải lên đến 90%, giảm đáng kể lượng cọc dự phòng không cần thiết.

Phần 7. Lời khuyên khi đọc hiểu kết quả phân tích dữ liệu PDA dành cho chủ đầu tư tại Đan Phượng

1. Đặt câu hỏi và yêu cầu tư vấn kỹ lưỡng từ đơn vị thí nghiệm kiểm định: Cần xem xét lại mô hình hiệu chỉnh, đặc biệt khi có sự chênh lệch lớn giữa dự báo địa chất và PDA. Yêu cầu đơn vị phân tích giải thích lý do dẫn đến sự chênh lệch về sức kháng ma sát thành.

2. Sử dụng PDA như công cụ kiểm tra “hàng loạt”, kết hợp với thí nghiệm nén tĩnh “mốc” cho cọc đầu tiên: Một cọc móng mẫu được thí nghiệm bằng cả nén tĩnh và PDA sẽ cung cấp “dữ liệu vàng” để hiệu chỉnh toàn bộ mô hình sau này. So sánh giữa hai phương pháp này sẽ giúp chủ đầu tư có cái nhìn toàn diện hơn.

3. Phân vùng địa chất trước khi bố trí thí nghiệm PDA đại trà: Với các xã có địa hình thấp trũng như Tân Hội, phân bố lớp bùn sét dày đặc thường thay đổi chỉ trong phạm vi 100-200 m. Do đó, phải bố trí thí nghiệm PDA đại diện cho toàn bộ mặt bằng, không chỉ giới hạn trong một khu vực.

4. Hiểu rõ yêu cầu về năng lượng tối thiểu: Búa đập phải tạo ra chuyển vị đầu cọc từ 3 đến 5 mm (theo ASTM D4945-12 và TCVN 11321:2016 $15†L9-L14$ . Kiểm tra kỹ thông số này trước khi chấp nhận kết quả phân tích.

Phần 8. Dịch vụ khảo sát địa chất và phân tích dữ liệu PDA của A Cao (ACAO) tại Đan Phượng

Với hơn 18 năm kinh nghiệm thực chiến, Công ty Cổ phần Địa Chất A Cao (ACAO) đã thực hiện thành công hàng trăm dự án khảo sát địa chất và thí nghiệm PDA cho các công trình trọng điểm tại huyện Đan Phượng, Hoài Đức và các khu vực lân cận (bao gồm nhiều dự án nhà máy trong khu công nghiệp, khu đô thị, và khu dân cư). Sở hữu Chứng chỉ năng lực khảo sát địa chất Hạng 1 cùng phòng thí nghiệm LAS-XD 990 được Bộ Xây dựng chứng nhận đủ điều kiện hoạt động thí nghiệm chuyên ngành xây dựng, chúng tôi cam kết cung cấp bức tranh địa chất chính xác và kết quả phân tích dữ liệu PDA nhanh chóng, đáp ứng tiêu chuẩn TCVN và ASTM D4945.

Đội ngũ kỹ sư giàu kinh nghiệm của ACAO sử dụng thành thạo CAPWAP để hiệu chỉnh mô hình đất nền, tối ưu hóa thiết kế cọc, tiết kiệm chi phí cho chủ đầu tư, đồng thời đảm bảo chất lượng và độ an toàn tối đa cho công trình. Liên hệ để được tư vấn gói khảo sát địa chất kết hợp thí nghiệm PDA trọn gói với chi phí hợp lý nhất.
