Siêu Âm Hố Khoan: Nhận Diện Khuyết Tật Vách Đất Và Kiểm Soát Rủi Ro Trước Khi Đổ Bê Tông

Trong thi công nền móng sâu, giai đoạn hoàn thành công tác tạo lỗ và vét đáy cọc nhồi luôn đặt ra bài toán kiểm soát chất lượng đầy thách thức. Toàn bộ không gian hố móng sâu hàng chục mét ngập chìm trong dung dịch giữ vách đục ngầu, hoàn toàn nằm ngoài khả năng quan sát trực quan của con người. Triển khai công tác siêu âm hố khoan kết hợp phương pháp koden test đóng vai trò như một giải pháp chẩn đoán hình ảnh chuyên sâu, giúp người kỹ sư nhìn thấu toàn bộ không gian ngầm trước khi đưa ra quyết định cấp lệnh đổ bê tông.

Sai sót định vị hoặc chủ quan trước biến dạng thành vách sẽ gây ra hàng loạt sự cố: kẹt lồng thép, hao hụt bê tông do sạt lở, hoặc cọc nghiêng lệch tâm làm giảm sức chịu tải công trình. Do đó, việc nắm vững kỹ thuật siêu âm hố khoan và quy trình Koden test là bắt buộc. Điều này giúp ban chỉ huy, tư vấn giám sát và phòng quản lý chất lượng chủ động phòng ngừa rủi ro địa kỹ thuật, chuẩn hóa quy trình nghiệm thu và bảo đảm an toàn kết cấu tuyệt đối.

Bản Chất Kỹ Thuật Của Phương Pháp Siêu Âm Hố Khoan Và Koden Test

Thi công cọc khoan nhồi và tường vây đòi hỏi phải duy trì một lượng dung dịch giữ vách liên tục trong suốt quá trình khoan tạo lỗ. Môi trường chất lỏng đặc quánh này khiến các thiết bị quang học truyền thống như camera hay đèn chiếu sáng công suất lớn hoàn toàn mất tác dụng. Phương pháp siêu âm hố khoan thông qua quy trình thí nghiệm koden test được phát triển dựa trên nguyên lý cơ học sóng âm học, trở thành công cụ đo đạc không phá hủy tiêu chuẩn trong ngành xây dựng ngầm.

Nguyên lý vận hành cốt lõi của thiết bị siêu âm hố khoan trong phép thử koden test dựa trên định luật phản xạ sóng âm trong môi trường chất lỏng:

• Cụm đầu dò kim loại mang các mắt cảm biến thạch anh áp điện được thả chìm dọc theo thân hố móng ngập dung dịch.

• Cảm biến phát ra các xung sóng siêu âm định hướng có tần số cao truyền qua môi trường chất lỏng giữ vách đến bề mặt vách đất đá xung quanh.

• Khi sóng âm chạm vào ranh giới tiếp xúc giữa chất lỏng và vách đất có trở kháng âm học khác biệt, chùm sóng sẽ dội ngược trở lại mắt thu của đầu dò.

• Thiết bị ghi nhận chính xác khoảng thời gian truyền sóng khứ hồi, từ đó tính toán khoảng cách vật lý từ tâm đầu dò ra đến mép thành vách theo các phương trực giao.

Công nghệ Koden test quét liên tục toàn bộ chiều sâu hố cọc từ miệng đến đáy móng, thay vì chỉ đo đạc vài điểm đơn lẻ. Tín hiệu truyền qua cáp bọc polyurethane về trạm xử lý trung tâm để số hóa dữ liệu. Tại đây, hệ thống xuất trực tiếp bản vẽ mặt cắt hai trục vuông góc lên dải giấy in nhiệt chuyên dụng. Nhờ quy trình siêu âm hố khoan này, toàn bộ diện mạo hình học của hố móng được tái hiện rõ nét, trung thực và minh bạch.

Mục Đích Cốt Lõi Của Công Tác Siêu Âm Hố Khoan Và Koden Test Trước Khi Đổ Bê Tông

Nhiều nhà thầu thường xem công tác siêu âm hố khoan như một thủ tục mang tính hình thức để hoàn thiện hồ sơ nghiệm thu. Tuy nhiên, dưới góc nhìn chuyên môn của kỹ sư địa kỹ thuật, việc kiểm tra bằng siêu âm hố khoan và koden test cọc khoan nhồi mang lại những giá trị kinh tế kỹ thuật sống còn, quyết định trực tiếp đến sự thành bại của mẻ đổ bê tông thương phẩm:

• Bảo đảm an toàn tuyệt đối cho khâu hạ lồng cốt thép: Khung cốt thép của các cấu kiện cọc nhồi thường có trọng lượng từ vài tấn đến hàng chục tấn với chiều dài hàng chục mét. Nếu thành vách xuất hiện các vị trí co thắt tiết diện mà không được phát hiện qua siêu âm hố khoan, lồng thép khi hạ xuống sẽ bị mắc kẹt lơ lửng lưng chừng hố đào. Sự cố kẹt lồng thép gây tê liệt toàn bộ dây chuyền thi công, buộc nhà thầu phải cắt bỏ lồng thép hoặc nhổ lên xử lý lại với chi phí vô cùng tốn kém.

• Kiểm soát chặt chẽ thể tích bê tông thực tế và chống lãng phí vật tư: Các hang hốc ngầm do sạt lở thành vách có thể tiêu tốn hàng chục mét khối vữa bê tông tươi ngoài dự toán. Dữ liệu từ thiết bị siêu âm hố khoan trong ca koden test cung cấp diện tích mặt cắt hai trục theo từng mét chiều sâu, giúp tính toán chính xác tổng dung tích rỗng thực tế của hố cọc. Ban chỉ huy có thể lên kế hoạch đặt hàng trạm trộn bê tông vừa vặn, tránh tình trạng thiếu hụt vữa làm gián đoạn mẻ đổ hoặc thừa mứa bê tông gây lãng phí.

• Xác nhận độ sạch của đáy hố móng chịu tải: Đối với cọc chống chịu mũi ngàm vào tầng đá cứng hoặc cuội sỏi chặt, sức chịu tải của cọc phụ thuộc hoàn toàn vào diện tích tiếp xúc trực tiếp giữa bê tông và nền đá nguyên thổ. Kết quả siêu âm hố khoan nhận biết rõ ràng ranh giới giữa lớp bùn cặn lơ lửng và nền đá cứng, bảo đảm chiều dày lớp mùn lắng nằm trong ranh giới cho phép trước khi ký lệnh cho phép đổ bê tông.

• Cung cấp bằng chứng kỹ thuật phục vụ nghiệm thu chuyển bước: Tiêu chuẩn quốc gia TCVN 9395:2012 quy định biên bản nghiệm thu kích thước hình học hố đào là điều kiện bắt buộc để chuyển bước thi công. Dải giấy in nhiệt thu được từ ca siêu âm hố khoan qua thiết bị koden test có chữ ký tươi của các bên giám sát là chứng chỉ pháp lý bảo vệ nhà thầu trong các đợt thanh tra chất lượng và quyết toán công trình.

Các Thông Số Hình Học Thu Nhận Được Từ Kết Quả Siêu Âm Hố Khoan

Một ca kiểm tra siêu âm hố khoan hoàn chỉnh qua phương pháp koden test cọc khoan nhồi cung cấp cho kỹ sư giám sát một hệ thống số liệu trắc địa ngầm toàn diện. Các chỉ tiêu kỹ thuật này phản ánh đầy đủ mọi đặc trưng cơ lý của hố móng dọc theo chiều sâu:

Đường Kính Danh Định Và Bán Kính Thực Tế Theo Hai Trục Vuông Góc

Thiết bị siêu âm hố khoan sử dụng cụm bốn mắt cảm biến đặt đối xứng vuông góc nhau, chia không gian hố đào thành hai mặt cắt trực giao quy ước. Mặt cắt trục thứ nhất phản ánh diện mạo thành vách bên trái và bên phải, trong khi mặt cắt trục thứ hai phản ánh thành vách phía trước và phía sau.

Dữ liệu bán kính thực tế trong biểu đồ koden test được so sánh trực tiếp với đường thẳng nét đứt biểu thị cho đường kính danh định thiết kế ban đầu. Kỹ sư có thể nhìn thấy ngay những vị trí hố đào bị co hẹp hoặc mở rộng so với bản vẽ. Sự kết hợp hai trục trực giao cho phép dựng lại tiết diện ngang của cọc ở bất kỳ cao độ nào, hỗ trợ đánh giá mức độ tròn trịa hoặc méo mó của hố cọc ngầm.

Độ Thẳng Đứng Và Quỹ Đạo Độ Lệch Tâm Trục Cọc

Độ thẳng đứng là chỉ tiêu kỹ thuật sống còn của cọc khoan nhồi. Bên trong thân đầu dò của hệ thống siêu âm hố khoan được tích hợp cảm biến gia tốc và con quay hồi chuyển điện tử, liên tục đo đạc góc nghiêng của đầu dò so với phương dây dọi trọng lực Trái Đất.

Kết quả đo đạc từ thí nghiệm koden test cung cấp một đường quỹ đạo tâm hố móng chạy từ miệng ống dẫn hướng xuống đáy cọc. Kỹ sư dễ dàng đọc được độ lệch tâm của mũi cọc so với tim thiết kế ban đầu theo từng phương trực giao. Tỷ lệ phần trăm độ nghiêng được tính toán dựa trên độ lệch tâm lớn nhất chia cho tổng chiều sâu hố cọc, làm cơ sở đối chiếu trực tiếp với ranh giới an toàn của tiêu chuẩn xây dựng.

Cao Độ Chạm Đáy Và Chiều Dày Lớp Cặn Lắng Mũi Cọc

Khi đầu dò di chuyển xuống vùng đáy hố móng, chùm sóng từ thiết bị siêu âm hố khoan phản ứng rất nhạy bén với sự thay đổi mật độ vật chất. Lớp mùn khoan và đất đá vụn xốp mềm có trở kháng âm học thấp sẽ làm suy giảm biên độ sóng dội ngược, trong khi bề mặt nền đá cứng nguyên thổ phía dưới tạo ra một đỉnh xung phản xạ cực mạnh.

Khoảng chênh lệch giữa vị trí suy giảm sóng và vị trí chạm nền cứng chính là chiều dày lớp cặn lắng mùn khoan được ghi nhận trên biểu đồ koden test. Đồng thời, đồng hồ đếm vòng quay puly cáp hiển thị cao độ chạm đáy thực tế của hố cọc, giúp kỹ sư đối soát chuẩn xác với nhật ký chiều dài cần khoan cơ giới đã thả xuống trước đó.

Nhận Diện Các Khuyết Tật Hình Học Qua Biểu Đồ Siêu Âm Hố Khoan Và Koden Test

Kỹ năng quan trọng nhất của người kỹ sư hiện trường là khả năng phân tích dải giấy in nhiệt thu được từ ca siêu âm hố khoan và koden test cọc khoan nhồi để chẩn đoán chính xác tình trạng vách đất. Dưới đây là cách nhận diện năm dạng khuyết tật hình học điển hình thường gặp trong thực tế:

┌────────────────────────────────────────────────────────────────────────┐
│                   HÌNH THÁI CÁC DẠNG KHUYẾT TẬT HỐ MÓNG                │
├────────────────────────────────────────────────────────────────────────┤
│ 1. CO THẮT VÁCH (Necking): Đường biên thực tế lấn vào trong đường chuẩn│
│ 2. SẠT LỞ HÀM ẾCH (Overbreak): Đường biên thực tế phình rộng ra ngoài │
│ 3. NGHIÊNG LỆCH TRỤC (Drifting): Đường tim cọc trôi dạt sang một phía │
│ 4. MÙN LẮNG ĐÁY (Sediment): Đoạn đệm sóng suy giảm kéo dài ở đáy hố   │
│ 5. NHIỄU SÓNG RĂNG CƯA (Noise): Vách đất xuất hiện nhiều gai nhọn li ti│
└────────────────────────────────────────────────────────────────────────┘

Hiện Tượng Co Thắt Vách Đất Và Nguy Cơ Kẹt Lồng Thép

Hiện tượng co thắt thành vách hiển thị trên biểu đồ siêu âm hố khoan dưới dạng đường nét liền thực tế lấn sâu vào phía bên trong của đường danh định thiết kế. Khoảng cách giữa hai vách đối diện bị thu hẹp cục bộ so với kích thước ban đầu.

Khuyết tật này thường xuất hiện khi hố khoan đi qua các tầng bùn sét mềm, sét dẻo chảy hoặc sét hữu cơ có tính trương nở cao. Dưới tác động ngâm lâu trong môi trường dung dịch nước, các khoáng vật sét hấp thụ nước, trương phồng thể tích và đẩy trồi thành vách lấn sâu vào lòng hố đào. Trong quá trình đánh giá biểu đồ koden test, việc phát hiện co thắt vách đất giúp phòng ngừa nguy cơ giảm tiết diện chịu lực của thân cọc và làm mỏng lớp bê tông bảo vệ cốt thép, tạo điều kiện cho nước ngầm xâm thực ăn mòn kim loại về lâu dài.

Hiện Tượng Sạt Lở Hàm Ếch Và Bài Toán Hao Hụt Bê Tông

Ngược lại với hiện tượng co thắt, hiện tượng sạt lở hiển thị trên kết quả siêu âm hố khoan bằng các đường biên thực tế lồi hẳn ra phía ngoài rất xa so với đường thiết kế danh định. Bán kính hố đào tại những vị trí này tăng vọt, tạo thành những hốc rỗng dạng hàm ếch bất đối xứng.

Sạt lở vách đất thường xảy ra tại các tầng cát hạt mịn, cát pha ngậm nước áp lực cao hoặc tầng cuội sỏi rời rạc. Áp lực thủy tĩnh của dung dịch giữ vách không đủ lớn để cân bằng với áp lực nước ngầm xung quanh, khiến các hạt đất cát bị xói trôi sụp đổ. Trên bản vẽ koden test cọc khoan nhồi, các hốc sạt lở này báo hiệu nguy cơ thất thoát hàng chục khối bê tông tươi. Ngoài ra, đất đá sạt lở rơi xuống đáy còn làm ô nhiễm vùng mũi cọc và gây nguy cơ phân tầng bê tông khi rót vữa.

Hiện Tượng Nghiêng Lệch Trục Cọc Vượt Ranh Giới An Toàn

Trên dải giấy in nhiệt của thiết bị siêu âm hố khoan, khuyết tật nghiêng trục được thể hiện qua đường quỹ đạo tim cọc ở giữa không còn duy trì vị trí thẳng đứng trùng với trục số không trung tâm. Đường tim cọc bị uốn cong hoặc trôi dạt dần sang một phía theo chiều sâu, đạt độ lệch tâm cực đại tại đáy móng.

Nguyên nhân chính khiến cọc bị nghiêng là do mũi khoan cơ giới va phải các tảng đá mồ côi cứng hoặc bề mặt vỉa đá phân bố nghiêng, làm đầu gầu bị trượt lệch hướng tâm. Khi đọc kết quả thí nghiệm koden test, cọc bị nghiêng làm thay đổi hướng truyền lực từ kết cấu bên trên xuống nền đất, sinh ra mô men uốn nguy hiểm tại chân cột công trình. Tiêu chuẩn xây dựng quy định độ nghiêng của cọc thẳng đứng tuyệt đối không được vượt quá một phần trăm tổng chiều sâu cọc.

Hiện Tượng Bùn Lắng Đáy Hố Và Nguy Cơ Lún Mũi Cọc

Khi đọc biểu đồ đáy từ ca siêu âm hố khoan, kỹ sư quan sát kỹ phần tiếp giáp giữa lòng hố và nền đất cứng. Nếu xuất hiện một khoảng đệm chuyển tiếp có biên độ sóng suy giảm kéo dài trước khi chạm tới đáy cứng thực tế, đó là dấu hiệu của lớp cặn lắng mùn khoan chưa được vét sạch.

Lớp mùn lắng xốp mềm này nếu không được xử lý triệt để sẽ nằm kẹp giữa mũi bê tông và nền đá nguyên thổ. Dưới tải trọng nén khổng lồ của tòa nhà, lớp cặn lắng bị nén bẹp làm cọc bị lún tụt quá mức cho phép, gây rạn nứt kết cấu dầm sàn phía trên. Biểu đồ koden test giúp kỹ sư đối chiếu với tiêu chuẩn quốc gia TCVN 9395:2012, bảo đảm chiều dày lớp cặn lắng mũi cọc đối với cọc chống ngàm đá không được vượt quá năm centimet.

Tín Hiệu Nhiễu Răng Cưa Do Dung Dịch Khoan Bị Nhiễm Cát

Một trường hợp dị thường phổ biến khi thực hiện siêu âm hố khoan là đường biên vách đất không hiển thị mượt mà mà xuất hiện vô số các gai nhọn răng cưa li ti nhấp nhô dày đặc ở cả hai phía vách.

Đây không phải là khuyết tật của đất nền mà là hiện tượng nhiễu âm học do dung dịch giữ vách bị nhiễm bẩn hạt cát mịn lơ lửng với hàm lượng lớn. Mỗi hạt cát mịn hoạt động như một mặt phản xạ âm học nhỏ, làm tán xạ chùm sóng siêu âm và gửi về hàng loạt tín hiệu giả mạo trên dải giấy koden test. Kỹ sư giám sát cần phân biệt rõ hiện tượng nhiễu sóng này với sự cố sạt lở vách đất thật để tránh đưa ra các quyết định xử lý sai lầm tại hiện trường.

Ảnh Hưởng Của Dung Dịch Giữ Vách Đến Chất Lượng Siêu Âm Hố Khoan

Chất lượng của dung dịch giữ vách quyết định trực tiếp đến độ sắc nét và độ chính xác của phép đo siêu âm hố khoan và kết quả koden test cọc khoan nhồi. Sóng siêu âm lan truyền hoàn toàn trong môi trường chất lỏng này, do đó mọi biến động về đặc tính lưu chất đều tác động đến kết quả đo đạc:

Sự Khác Biệt Giữa Bùn Bentonite Truyền Thống Và Dung Dịch Polymer

Trong công nghệ thi công cọc nhồi hiện đại, hai loại dung dịch giữ vách phổ biến nhất là bùn sét bentonite và dung dịch polymer tổng hợp:

• Môi trường bùn bentonite: Là huyền phù khoáng sét có khối lượng riêng lớn, tạo màng sét giữ vách rất tốt. Vận tốc truyền sóng âm trong bùn bentonite thường dao động trong khoảng từ một nghìn năm trăm mét trên giây đến một nghìn năm trăm bốn mươi mét trên giây tùy theo tỷ trọng bùn.

• Môi trường dung dịch polymer sinh thái: Là dung dịch keo mạch phân tử dài, khối lượng riêng nhẹ xấp xỉ nước sạch. Vận tốc truyền sóng âm trong polymer thường chậm hơn đáng kể, chỉ đạt khoảng một nghìn bốn trăm hai mươi mét trên giây đến một nghìn bốn trăm sáu mươi mét trên giây.

Nếu tiến hành siêu âm hố khoan trong môi trường dung dịch polymer mà kỹ thuật viên koden test sử dụng giá trị vận tốc sóng âm mặc định của bentonite hoặc nước sạch, sai số đo lường bán kính hố cọc có thể lên tới năm đến mười phần trăm. Điều này làm sai lệch hoàn toàn kết quả tính toán thể tích bê tông hao hụt.

Quy Trình Hiệu Chuẩn Vận Tốc Âm Học Thực Tế Tại Miệng Hố

Để triệt tiêu hoàn toàn sai số do môi trường lưu chất, quy trình siêu âm hố khoan và thí nghiệm koden test chuẩn mực bắt buộc phải bao gồm bước hiệu chuẩn vận tốc âm học thực tế ngay tại miệng hố móng trước khi thả máy:

• Kỹ thuật viên sử dụng một tấm thép phản xạ tiêu chuẩn có bề mặt nhẵn bóng được gá lắp cố định vuông góc với mắt cảm biến ở một khoảng cách đã biết chính xác, ví dụ năm mươi centimet hoặc một mét.

• Cụm đầu dò và tấm thép được thả chìm dưới mực dung dịch khoan ít nhất một mét để loại bỏ ảnh hưởng của bọt khí bề mặt.

• Trạm điều khiển phát xung đo đạc thời gian truyền khứ hồi từ cảm biến đến tấm thép và tự động quy đổi ra vận tốc truyền sóng âm thực tế của dung dịch tại hố móng đó.

• Giá trị vận tốc âm thực tế này được khóa vào bộ nhớ máy đo và in trực tiếp lên phần đầu của dải giấy in nhiệt koden test làm căn cứ tính toán cho toàn bộ hành trình quét dọc hố đào.

Quy Trình Thực Hiện Siêu Âm Hố Khoan Chuẩn Kỹ Thuật Tại Hiện Trường

Để bảo đảm số liệu đo đạc khách quan và an toàn tuyệt đối cho thiết bị máy móc, công tác siêu âm hố khoan theo phương pháp koden test phải được triển khai tuần tự qua sáu bước kỹ thuật nghiêm ngặt:

[BƯỚC 1: Lắp đặt khung tời & cân bằng bọt thủy điện tử]
   │
[BƯỚC 2: Kiểm tra tỷ trọng và hàm lượng cát dung dịch]
   │
[BƯỚC 3: Hiệu chuẩn vận tốc âm bằng tấm phản xạ tiêu chuẩn]
   │
[BƯỚC 4: Thả đầu dò quét dọc thân cọc tốc độ 8 - 10 m/phút]
   │
[BƯỚC 5: Đo cao độ đáy & kiểm tra đối soát chiều kéo lên]
   │
[BƯỚC 6: Xuất dải in nhiệt gốc & ký nháy giáp lai khóa dữ liệu]

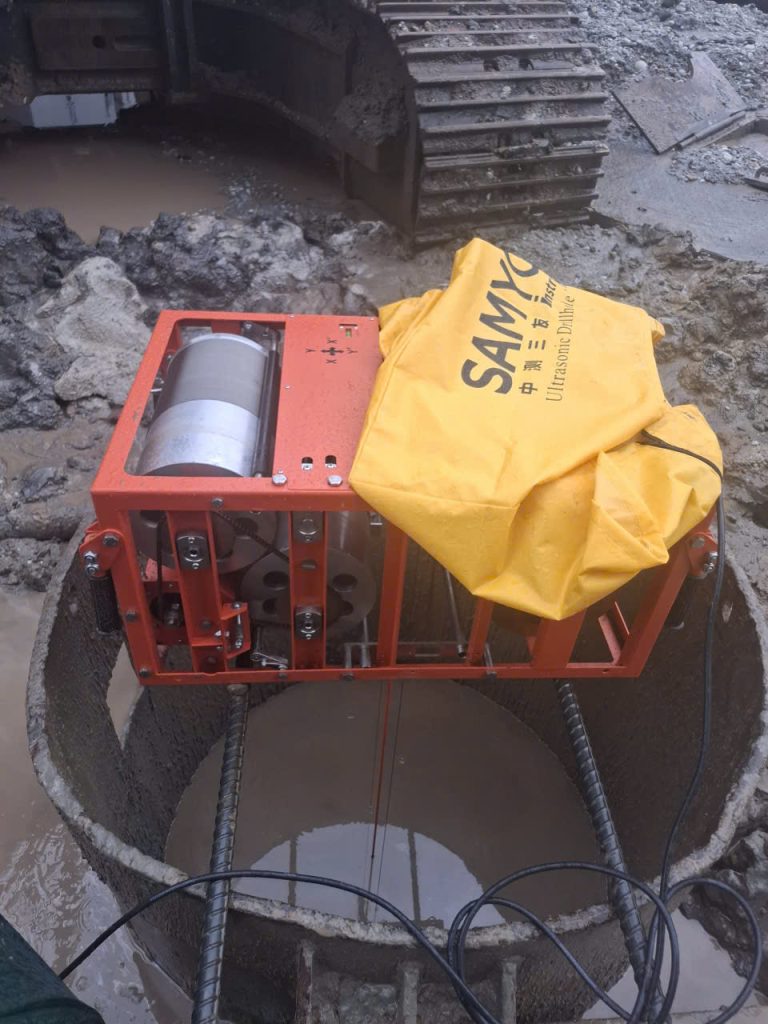

Bước 1: Lắp Đặt Khung Tời Và Cân Bằng Bệ Máy

Khung giá đỡ tời cáp điện cơ được định vị vững chắc trên miệng ống vách thép dẫn hướng bằng hệ thống bulông khóa ren chịu lực. Kỹ thuật viên đặt bọt thủy chuẩn điện tử lên mặt bàn tời để cân chỉnh độ thăng bằng ngang theo cả hai chiều vuông góc. Bàn tời bị nghiêng sẽ khiến đầu dò kim loại rơi lệch khỏi tâm hình học ngay từ mét sâu đầu tiên, tạo ra độ nghiêng giả mạo trên kết quả siêu âm hố khoan.

Bước 2: Kiểm Tra Nhanh Chất Lượng Dung Dịch Giữ Vách

Trước khi thả thiết bị đo xuống sâu, kỹ sư hiện trường kiểm tra nhanh các chỉ tiêu lưu chất của dung dịch: tỷ trọng dung dịch phải nằm trong khoảng cho phép, độ nhớt đạt tiêu chuẩn và hàm lượng cát lơ lửng bắt buộc phải nhỏ hơn sáu phần trăm. Nếu dung dịch quá đặc hoặc nhiễm nhiều cát thô, yêu cầu nhà thầu vận hành máy tách cát ly tâm lọc sạch dung dịch trước khi tiến hành siêu âm hố khoan và chạy phép thử koden test.

Bước 3: Thao Tác Hiệu Chuẩn Vận Tốc Âm Mốc Chuẩn

Kỹ sư giám sát trực tiếp quan sát kỹ thuật viên ngâm tấm thép phản xạ tiêu chuẩn dưới mực dung dịch để xác lập thông số vận tốc truyền sóng âm thực tế. Tuyệt đối không cho phép kỹ thuật viên nhập tay một giá trị vận tốc âm tùy ý từ bàn phím mà không thông qua bước hiệu chuẩn vật lý trực tiếp tại miệng hố móng trước khi kích hoạt máy koden test cọc khoan nhồi.

Bước 4: Khống Chế Tốc Độ Trượt Thả Đầu Dò

Động cơ tời cáp điều khiển biến tần nhả dây cáp đều đặn, đưa khối đầu dò kim loại trượt dần từ miệng ống vách xuống đáy cọc. Tốc độ thả cáp chuẩn xác khi làm siêu âm hố khoan bắt buộc phải duy trì ổn định trong khoảng từ tám đến mười mét trong một phút. Thao tác nhả cáp quá nhanh sẽ làm đầu dò chao đảo như con lắc trong dung dịch đặc, gây méo mó đường biên vách đất và tạo ra sai số góc nghiêng ảo.

Bước 5: Kiểm Tra Cao Độ Đáy Và Quét Đối Soát Chiều Lên

Khi đầu dò chạm tới lớp cặn lắng đáy hố móng, dây cáp tín hiệu chùng nhẹ và màn hình hiển thị đỉnh sóng phản xạ từ bề mặt nền cứng. Sau khi ghi nhận cao độ đáy và chiều dày lớp mùn lắng, kỹ thuật viên vận hành tời kéo đầu dò ngược lên miệng hố với tốc độ đều đặn để thực hiện quét đối soát chéo dữ liệu hai chiều, bảo đảm quy trình thí nghiệm koden test không bỏ sót bất kỳ điểm khuyết tật nào dọc thân cọc.

Bước 6: Xuất Bản Dải In Nhiệt Gốc Và Ký Khóa Dữ Liệu

Ngay khi đầu dò được kéo lên khỏi mặt đất an toàn, máy in nhiệt tích hợp trên trạm điều khiển xuất bản trực tiếp dải biểu đồ mặt cắt hình học hai trục trực giao. Kỹ sư giám sát của nhà thầu chính, đại diện tư vấn giám sát và kỹ thuật viên thực hiện siêu âm hố khoan bắt buộc phải dùng bút mực ký tươi, ghi rõ họ tên và chức danh giáp lai trực tiếp lên dải giấy in nhiệt gốc của máy koden test ngay tại miệng hố móng để khóa cứng số liệu, ngăn chặn mọi hành vi can thiệp chỉnh sửa dữ liệu sau này.

Biện Pháp Xử Lý Sự Cố Hiện Trường Sau Khi Có Kết Quả Siêu Âm Hố Khoan

Khi kết quả siêu âm hố khoan qua biểu đồ koden test phát hiện các khuyết tật hình học vượt quá dung sai cho phép của hồ sơ thiết kế, ban chỉ huy công trường cần phối hợp cùng các bên liên quan triển khai ngay các giải pháp xử lý kỹ thuật chuẩn mực:

• Quy trình xử lý hiện tượng co thắt vách đất: Khi phát hiện vị trí co thắt tiết diện, nhà thầu phải rút thiết bị đo lên và điều động máy khoan đưa gầu nạo mở rộng vách chuyên dụng xuống đúng cao độ bị nghẹt. Cho gầu quay chậm rãi để cạo gọt lớp đất sét trương nở lồi ra, kết hợp bơm tuần hoàn dung dịch giữ vách để đẩy mùn sét lên bể lắng. Sau khi nạo gọt xong, tiến hành siêu âm hố khoan bằng thiết bị koden test kiểm tra lại lần hai để xác nhận đường kính hố móng đã thông suốt mới cho phép hạ lồng thép.

• Quy trình xử lý sự cố sạt lở hàm ếch lớn: Trường hợp hố móng xuất hiện các hốc sạt lở lớn, nhà thầu phải lập tức bơm bổ sung dung dịch bentonite hoặc polymer chất lượng cao vào hố móng, duy trì mực dung dịch luôn đầy ắp đến miệng ống dẫn hướng để tăng áp lực thủy tĩnh giữ vách. Đồng thời, căn cứ vào thể tích thực tế do máy siêu âm hố khoan tính toán, trạm trộn bê tông điều phối tăng cường số lượng xe bồn chở vữa tươi đến công trường liền mạch, bảo đảm tốc độ dâng vữa liên tục để đẩy trôi bùn sạt lở lên bề mặt.

• Quy trình xử lý cặn lắng đáy hố móng quá dày: Nếu chiều dày lớp mùn cặn vượt quá năm centimet, tuyệt đối không được hạ lồng cốt thép xuống hố móng. Nhà thầu phải hạ hệ thống ống thép dẫn khí nén xuống cách đáy cọc khoảng hai mươi centimet, kết nối máy nén khí công suất cao để tạo dòng tuần hoàn ngược cực mạnh. Luồng khí nén sẽ sục tung và hút sạch toàn bộ mùn khoan, cát lắng đẩy trào lên bề mặt. Sau khi thổi rửa đáy xong, tiến hành siêu âm hố khoan quét lại riêng vùng đáy cọc qua phép đo koden test cọc khoan nhồi để xác nhận đáy móng đã sạch đạt chuẩn nghiệm thu.

Tiêu Chuẩn Nghiệm Thu Và Tính Pháp Lý Của Hồ Sơ Siêu Âm Hố Khoan

Một bộ hồ sơ kiểm tra siêu âm hố khoan đính kèm kết quả koden test có đầy đủ giá trị pháp lý phục vụ công tác thanh quyết toán và bàn giao công trình phải đáp ứng các yêu cầu khắt khe của quy chuẩn xây dựng hiện hành:

Tiêu Chuẩn Kỹ Thuật Quốc Gia TCVN 9395:2012

Tiêu chuẩn TCVN 9395:2012 quy định các ranh giới dung sai cho phép trong thi công và nghiệm thu cọc khoan nhồi:

• Độ nghiêng của cọc khoan nhồi thẳng đứng không được vượt quá một phần trăm tổng chiều sâu cọc.

• Đường kính thực tế của hố cọc tại mọi vị trí không được nhỏ hơn đường kính danh định thiết kế ban đầu.

• Chiều dày lớp cặn lắng mùn khoan dưới đáy cọc chịu mũi bắt buộc phải nhỏ hơn hoặc bằng năm centimet.

• Toàn bộ các thông số kỹ thuật này phải được chứng minh bằng văn bản kết quả đo đạc khách quan từ thiết bị siêu âm hố khoan và biểu đồ koden test được các bên giám sát xác nhận.

Năng Lực Pháp Nhân Phòng Thí Nghiệm LAS-XD

Đơn vị thực hiện công tác siêu âm hố khoan bắt buộc phải có tư cách pháp nhân độc lập và sở hữu giấy chứng nhận đủ điều kiện hoạt động thí nghiệm chuyên ngành xây dựng do Bộ Xây dựng cấp mã số LAS-XD hợp lệ. Trong danh mục các phép thử được công nhận của phòng LAS-XD phải có hạng mục kiểm tra hình học hố khoan bằng phương pháp thí nghiệm koden test. Mọi kết quả đo đạc thiếu dấu mộc tròn pháp nhân LAS-XD đều không đủ giá trị pháp lý để nghiệm thu thanh toán.

Hồ Sơ Kiểm Định Và Hiệu Chuẩn Thiết Bị Đo Lường

Toàn bộ hệ thống thiết bị đo đạc phục vụ ca siêu âm hố khoan bao gồm khối đầu dò cảm biến thạch anh, hệ thống tời cáp điện cơ và trạm ghi trung tâm phải có tem kiểm định và giấy chứng nhận hiệu chuẩn định kỳ còn hiệu lực trong vòng mười hai tháng do viện đo lường hoặc trung tâm kiểm định nhà nước cấp. Số seri dập nổi trên thân thiết bị koden test tại hiện trường phải trùng khớp hoàn toàn với số seri ghi trên giấy kiểm định đo lường.

Bản Lưu Trữ Dữ Liệu Số Gốc Dài Hạn

Ngoài bản in nhiệt giấy gốc, đơn vị thí nghiệm chuyên nghiệp có trách nhiệm lưu trữ an toàn các tệp tin dữ liệu số thô ghi nhận từ hệ thống siêu âm hố khoan trên máy chủ dữ liệu tối thiểu năm năm. Dữ liệu số nguyên bản từ phép đo koden test này là cơ sở kỹ thuật quan trọng để đối soát chéo khi công trình tiến hành thí nghiệm kiểm tra khuyết tật thân cọc bằng phương pháp siêu âm truyền qua ống vách hoặc thí nghiệm nén tĩnh tải trọng cao sau khi bê tông đông kết.

Hướng Dẫn Quản Trị Rủi Ro Và Ngăn Ngừa Gian Lận Khi Thực Hiện Siêu Âm Hố Khoan

Để bảo vệ quyền lợi chính đáng của chủ đầu tư và nhà thầu chính, kỹ sư giám sát cần nâng cao cảnh giác trước một số thủ thuật gian lận số liệu siêu âm hố khoan có thể xuất hiện trong quá trình làm koden test cọc khoan nhồi:

• Gian lận góc đặt tấm thép mốc chuẩn âm học: Thợ đo thiếu trung thực có thể cố tình đặt tấm thép mốc chuẩn bị nghiêng một góc nhỏ khi hiệu chuẩn ban đầu để làm tăng thời gian truyền sóng âm quy ước. Thao tác sai lệch này làm bóp méo đường cơ sở quy chiếu, kéo thẳng nhân tạo một hố cọc đang bị nghiêng lệch tâm trên giấy in nhiệt koden test. Kỹ sư giám sát phải trực tiếp đứng cạnh quan sát thao tác thả tấm thép mốc chuẩn vuông góc tuyệt đối trước khi bấm nút đo.

• Thả cáp tời quá tốc độ quy định: Nhả phanh tời cho đầu dò rơi tự do quá nhanh trong môi trường dung dịch đặc quánh làm thiết bị bị dòng chất lỏng đẩy chao đảo như con lắc. Cáp chùng làm cảm biến gia tốc ghi nhận góc nghiêng biến thiên liên tục, tạo ra những đường gợn sóng giả tạo che lấp các khuyết tật thực tế của thành vách. Kỹ sư cần khống chế nghiêm ngặt tốc độ thả cáp ổn định từ tám đến mười mét trên một phút khi vận hành máy siêu âm hố khoan.

• Từ chối xuất dải in nhiệt gốc tại miệng hố móng: Tuyệt đối không chấp nhận lý do máy in bị hỏng để mang dữ liệu số về văn phòng xử lý đồ họa trên máy tính. Khoảng thời gian trống này là cơ hội để kẻ gian dùng phần mềm cắt sửa, kéo thẳng các đoạn cọc bị lỗi. Yêu cầu bắt buộc là máy in nhiệt phải xuất trực tiếp dải biểu đồ koden test tại miệng hố cọc và các bên cùng ký nháy giáp lai bằng bút mực ngay lập tức để khóa dữ liệu gốc.

Thực hiện nghiêm túc quy trình siêu âm hố khoan và tuân thủ các nguyên tắc giám sát độc lập trong từng ca koden test là chìa khóa vàng giúp nhà thầu loại bỏ hoàn toàn các rủi ro địa kỹ thuật nguy hiểm. Sự chuẩn mực trong khâu đo đạc hình học không chỉ bảo đảm tính toàn vẹn của kết cấu móng sâu theo chuẩn TCVN 9395:2012 mà còn khẳng định uy tín và năng lực chuyên nghiệp của các bên tham gia dự án công trình.
