Thí Nghiệm Osterberg O-Cell: Nguyên Lý Và Ứng Dụng
Thí nghiệm Osterberg O-cell là một phương pháp thử tải trọng cọc tiên tiến, ra đời nhằm giải quyết bài toán nan giải của ngành nền móng: làm thế nào để thử tải những cọc có sức chịu tải siêu lớn (hàng nghìn tấn) mà phương pháp nén tĩnh truyền thống gần như không thể thực hiện được vì hệ thống chất tải quá cồng kềnh. Thay vì chất tải từ trên mặt đất xuống như nén tĩnh thông thường, O-cell sử dụng kích thủy lực được đặt sẵn bên trong thân cọc, tạo ra lực thử từ bên trong — một ý tưởng đột phá mang tên nhà phát minh Jorj Osterberg. Bài viết này trình bày chi tiết nguyên lý hoạt động, ưu nhược điểm, quy trình thực hiện và các ứng dụng thực tế của phương pháp O-cell.
Osterberg O-cell là gì? Nguồn gốc phương pháp
Định nghĩa
O-cell (Osterberg cell) là một loại kích thủy lực đặc biệt được thiết kế để đặt cố định bên trong thân cọc khoan nhồi hoặc cọc barrette trước khi đổ bê tông. Khi thí nghiệm, kích được bơm dầu áp lực cao để tạo ra lực đẩy hai chiều: đẩy phần cọc phía trên kích đi lên và đẩy phần cọc phía dưới kích đi xuống. Bằng cách đo lường lực đẩy và chuyển vị tương ứng của hai phần cọc, kỹ sư có thể đánh giá sức chịu tải của cọc một cách độc lập cho từng phần — điều mà nén tĩnh truyền thống không làm được.
Bối cảnh ra đời
Phương pháp này được phát minh bởi Giáo sư Jorj Osterberg (Đại học Northwestern, Hoa Kỳ) vào những năm 1980, xuất phát từ nhu cầu thực tế: các công trình ngày càng cao, tải trọng cọc ngày càng lớn, trong khi phương pháp nén tĩnh truyền thống gặp giới hạn về khả năng tạo tải trọng thử. Để thử một cọc 5000 tấn bằng nén tĩnh, cần hệ thống đối trọng hoặc dầm phản lực tương đương — điều gần như bất khả thi về mặt kỹ thuật và kinh tế. O-cell ra đời như một lời giải cho bài toán này, và nhanh chóng được áp dụng rộng rãi trên toàn thế giới cho các dự án có cọc tải trọng lớn.
Về phương pháp nén tĩnh truyền thống để so sánh, bạn đọc tham khảo tổng quan thí nghiệm nén tĩnh cọc.
Nguyên lý hoạt động chi tiết của O-cell
Cấu tạo và vị trí đặt kích
O-cell về cơ bản là một kích thủy lực hình trụ dẹt có đường kính tương đương hoặc nhỏ hơn một chút so với đường kính cọc, được chế tạo đặc biệt để chịu được môi trường bê tông tươi và áp lực lớn. Trước khi đổ bê tông cọc, O-cell được gắn cố định vào lồng thép tại vị trí đã được tính toán trong thiết kế — thông thường đặt gần mũi cọc (để phần cọc phía dưới ngắn, tập trung đo sức kháng mũi) hoặc đặt tại vị trí cân bằng sao cho sức kháng của phần trên và phần dưới tương đương nhau (để cả hai phần cùng đạt tới giới hạn). Cùng với O-cell, hệ thống ống dẫn dầu áp lực và cáp tín hiệu của các cảm biến đo chuyển vị cũng được lắp đặt đồng thời và bảo vệ cẩn thận trong suốt quá trình đổ bê tông.
Quá trình gia tải hai chiều
Khi bê tông cọc đã đạt cường độ yêu cầu, tiến hành thí nghiệm bằng cách bơm dầu áp lực cao vào O-cell theo từng cấp tải. Kích giãn nở, tạo ra hai lực ngược chiều nhau: lực hướng lên tác dụng vào phần cọc phía trên (huy động chủ yếu ma sát thân của đoạn cọc trên), lực hướng xuống tác dụng vào phần cọc phía dưới (huy động chủ yếu sức kháng mũi cộng với ma sát thân đoạn dưới). Các cảm biến đo chuyển vị được bố trí để ghi nhận độc lập chuyển vị đi lên của phần cọc trên và chuyển vị đi xuống của phần cọc dưới tại mỗi cấp tải. Quá trình gia tải tiếp tục cho đến khi một trong hai phần đạt tới giới hạn (chuyển vị tăng đột biến) hoặc đạt tải trọng thử tối đa theo thiết kế.
Thu được hai đường cong độc lập
Kết quả của thí nghiệm O-cell là hai đường cong tải trọng – chuyển vị độc lập: một cho phần cọc phía trên (đặc trưng cho ma sát thân) và một cho phần cọc phía dưới (đặc trưng cho sức kháng mũi). Đây chính là ưu điểm độc đáo của phương pháp — thay vì chỉ biết tổng sức chịu tải chung chung như nén tĩnh truyền thống, kỹ sư biết được chi tiết từng thành phần sức kháng đến từ đâu. Thông tin này cực kỳ có giá trị cho việc tối ưu thiết kế cọc: nếu ma sát thân đã đủ lớn trong khi sức kháng mũi còn dư nhiều, có thể rút ngắn chiều dài cọc ở dự án tương tự để tiết kiệm chi phí.
Ưu điểm vượt trội so với nén tĩnh truyền thống
Không cần hệ thống phản lực khổng lồ

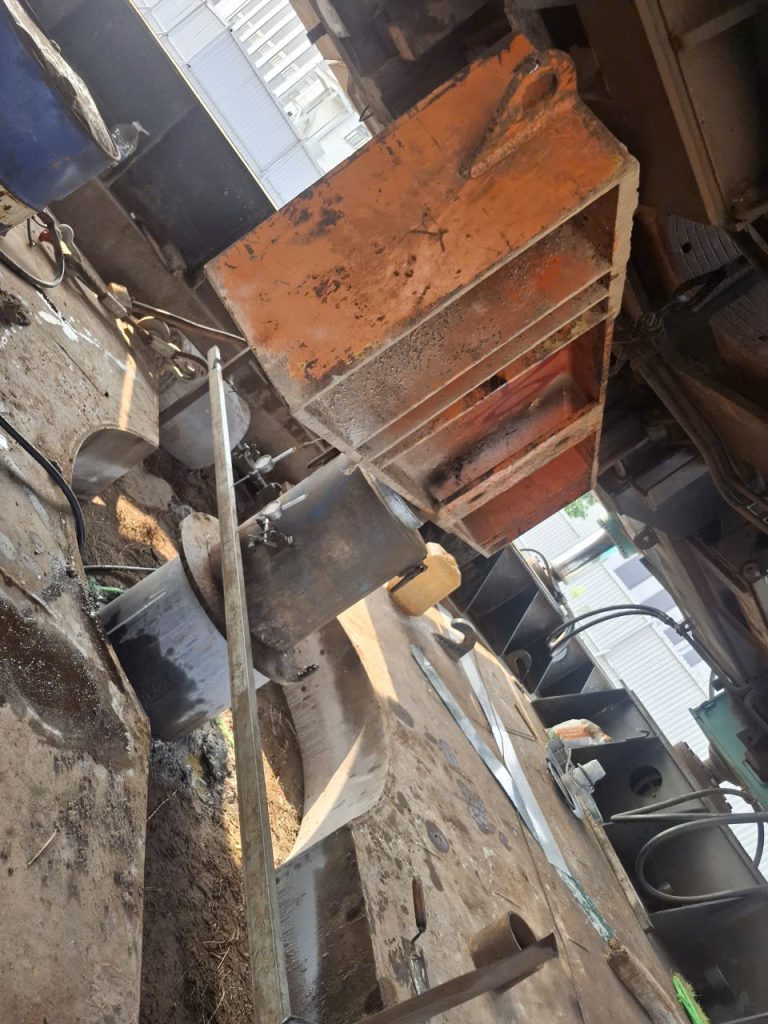

Đây là ưu điểm lớn nhất và cũng là lý do ra đời của phương pháp. Nén tĩnh truyền thống cần dầm phản lực, cọc neo hoặc khối đối trọng có khả năng chịu lực tương đương tải trọng thử — với cọc 3000-5000 tấn, hệ thống này có quy mô và chi phí khổng lồ, thậm chí bất khả thi tại những mặt bằng chật hẹp. O-cell loại bỏ hoàn toàn nhu cầu này vì lực thử được tạo ra từ bên trong cọc, hai phần cọc tự làm đối trọng cho nhau theo nguyên lý action-reaction. Nhờ đó, O-cell có thể thử được những cọc có tải trọng mà không phương pháp nào khác thực hiện được.
Tiết kiệm thời gian và không phụ thuộc mặt bằng
Thời gian chuẩn bị cho thí nghiệm O-cell ngắn hơn đáng kể so với nén tĩnh truyền thống vì không phải thi công cọc neo, lắp dựng dầm phản lực hay vận chuyển đối trọng. Mặt bằng thi công cũng không cần rộng lớn để bố trí hệ phản lực. Điều này đặc biệt có ý nghĩa tại các công trường đô thị chật hẹp hoặc các dự án có tiến độ gấp.
Thông tin chi tiết về phân bố sức kháng
Như đã phân tích ở trên, việc thu được hai đường cong độc lập cho phần trên và phần dưới cọc mang lại thông tin chi tiết mà nén tĩnh truyền thống không có được. Ngoài ra, có thể bố trí nhiều O-cell tại các vị trí khác nhau trong cùng một cọc (cọc nhiều tầng kích) để phân tách chi tiết hơn nữa sức kháng của từng đoạn cọc — kỹ thuật này đặc biệt hữu ích cho cọc siêu dài đi qua nhiều lớp địa chất khác nhau.
Về các phương pháp chất tải trong nén tĩnh truyền thống để so sánh, xem tại phương pháp chất tải nén tĩnh.
Hạn chế và thách thức của O-cell
Phải lên kế hoạch từ giai đoạn thi công cọc
Nhược điểm lớn nhất của O-cell là tính “một đi không trở lại”: kích phải được đặt vào lồng thép trước khi đổ bê tông, tức là quyết định thí nghiệm O-cell phải được đưa ra ngay từ giai đoạn thiết kế và thi công cọc. Không thể quyết định bổ sung thí nghiệm O-cell sau khi cọc đã thi công xong — khác với nén tĩnh truyền thống hay PDA có thể thực hiện bất cứ lúc nào sau khi cọc đủ tuổi. Điều này đòi hỏi sự phối hợp chặt chẽ giữa tư vấn thiết kế, nhà thầu thi công và đơn vị thí nghiệm ngay từ đầu dự án.
Chi phí kích dùng một lần
O-cell là thiết bị dùng một lần — sau khi thí nghiệm xong, kích nằm vĩnh viễn trong thân cọc và không thể tái sử dụng. Chi phí chế tạo một O-cell có khả năng chịu tải hàng nghìn tấn không hề rẻ. Tuy nhiên, khi so sánh với chi phí của hệ thống phản lực khổng lồ cho nén tĩnh cọc tải trọng tương đương (nếu làm được), O-cell thường vẫn kinh tế hơn đáng kể. Bài toán kinh tế cần được tính toán cụ thể cho từng dự án.
Đòi hỏi kỹ sư có kinh nghiệm diễn giải
Kết quả O-cell là hai đường cong tải trọng – chuyển vị riêng biệt cho hai hướng, khác với một đường cong duy nhất của nén tĩnh truyền thống. Việc diễn giải, tổng hợp hai đường cong này để đưa ra kết luận về tổng sức chịu tải của cọc đòi hỏi kỹ sư có kiến thức chuyên sâu và kinh nghiệm thực tế. Ngoài ra, cần áp dụng các phương pháp chuyển đổi tương đương để so sánh kết quả O-cell với tiêu chí nghiệm thu thông thường (vốn được xây dựng dựa trên nén tĩnh đỉnh cọc).
Quy trình thực hiện thí nghiệm O-cell
Giai đoạn chuẩn bị (trước và trong khi thi công cọc)
Tư vấn thiết kế xác định vị trí đặt O-cell dựa trên tính toán phân bố sức kháng dự kiến. Đơn vị thí nghiệm phối hợp với nhà thầu để gắn O-cell, hệ thống ống dẫn dầu và cảm biến vào lồng thép đúng vị trí thiết kế, đảm bảo các bộ phận được bảo vệ an toàn trong quá trình hạ lồng và đổ bê tông. Mọi thông số kỹ thuật của O-cell (diện tích piston, hành trình tối đa, áp lực làm việc) được ghi nhận đầy đủ làm cơ sở tính toán sau này.
Giai đoạn thí nghiệm (sau khi bê tông đủ cường độ)
Kết nối hệ thống bơm dầu áp lực và thiết bị đo ghi với O-cell thông qua các ống dẫn đã đặt sẵn. Tiến hành gia tải theo từng cấp, mỗi cấp giữ tải đủ thời gian để chuyển vị ổn định rồi mới ghi số liệu. Theo dõi đồng thời chuyển vị hai hướng và áp lực dầu. Thí nghiệm kết thúc khi đạt tải trọng tối đa theo kế hoạch hoặc khi một phần cọc có dấu hiệu đạt giới hạn (chuyển vị tăng nhanh bất thường).
Giai đoạn xử lý số liệu và báo cáo
Chuyển đổi áp lực dầu thành lực tác dụng dựa trên diện tích piston của O-cell. Vẽ hai đường cong tải trọng – chuyển vị độc lập, phân tích xác định sức kháng của từng phần. Tổng hợp để đánh giá tổng sức chịu tải tương đương của cọc và so sánh với yêu cầu thiết kế. Báo cáo cần trình bày rõ phương pháp chuyển đổi và các giả thiết áp dụng để đảm bảo tính minh bạch.
Ứng dụng thực tế của O-cell
Các loại công trình phù hợp
O-cell phát huy tối đa giá trị trong các trường hợp: cọc khoan nhồi đường kính lớn (D1500 trở lên) có sức chịu tải thiết kế hàng nghìn tấn; cọc barrette cho nhà cao tầng và tầng hầm sâu; móng trụ cầu lớn, đặc biệt là cầu vượt sông, vượt biển; các công trình công nghiệp nặng có tải trọng tập trung lớn. Nói chung, khi tải trọng cọc vượt quá khả năng thực tế của nén tĩnh truyền thống (thường trên 2000-3000 tấn tùy điều kiện), O-cell là lựa chọn hàng đầu.
Ứng dụng tại Việt Nam
Tại Việt Nam, phương pháp O-cell đã được áp dụng cho một số dự án trọng điểm có cọc tải trọng lớn như các dự án cầu lớn, nhà cao tầng tại Hà Nội và TP.HCM. Cùng với sự phát triển của các công trình quy mô ngày càng lớn, nhu cầu áp dụng O-cell được dự báo sẽ tiếp tục tăng trong những năm tới. Việc làm chủ công nghệ này giúp các đơn vị thí nghiệm trong nước đáp ứng được yêu cầu ngày càng cao của thị trường.
Câu hỏi thường gặp về thí nghiệm O-cell
O-cell có thể thay thế hoàn toàn nén tĩnh truyền thống không?
Không hoàn toàn. O-cell là giải pháp tối ưu cho cọc tải trọng siêu lớn mà nén tĩnh không thực hiện được. Tuy nhiên, với cọc có tải trọng thông thường, nén tĩnh truyền thống vẫn là phương pháp đơn giản, trực quan và được quy định rõ ràng trong tiêu chuẩn. Hai phương pháp bổ sung cho nhau tùy theo quy mô và yêu cầu của từng dự án.
Nếu muốn thí nghiệm O-cell thì cần chuẩn bị từ khi nào?
Ngay từ giai đoạn thiết kế. Vị trí đặt O-cell, số lượng kích, và các yêu cầu kỹ thuật liên quan phải được đưa vào hồ sơ thiết kế cọc. Đơn vị thí nghiệm cần tham gia từ sớm để phối hợp với nhà thầu trong quá trình lắp đặt kích vào lồng thép. Đây là điểm khác biệt quan trọng nhất về mặt tổ chức so với các phương pháp thí nghiệm khác.
Kết quả O-cell có được công nhận để nghiệm thu không?
Có, với điều kiện được thực hiện bởi đơn vị có năng lực và báo cáo được lập đúng quy trình kỹ thuật. Phương pháp O-cell đã được công nhận trong nhiều tiêu chuẩn quốc tế (như ASTM D1143 có đề cập đến phương pháp thử tải hai chiều). Tại Việt Nam, kết quả O-cell được tư vấn thiết kế và chủ đầu tư chấp nhận khi có đầy đủ cơ sở kỹ thuật và được trình bày minh bạch trong báo cáo.
Kết luận
Thí nghiệm Osterberg O-cell là một đột phá công nghệ giải quyết bài toán thử tải cọc siêu lớn mà các phương pháp truyền thống không làm được. Với nguyên lý tạo lực từ bên trong thân cọc, O-cell loại bỏ nhu cầu hệ phản lực khổng lồ, tiết kiệm thời gian, đồng thời cung cấp thông tin chi tiết về phân bố sức kháng mà không phương pháp nào khác có được. Dù đòi hỏi sự chuẩn bị từ sớm và kỹ sư có kinh nghiệm diễn giải, O-cell xứng đáng là lựa chọn hàng đầu cho các dự án có cọc tải trọng lớn trong thời đại công trình ngày càng vươn cao và vươn xa.
