Đối với kỹ sư mới vào nghề, đọc kết quả siêu âm cọc khoan nhồi thường gây bối rối vì báo cáo gồm nhiều biểu đồ, đường cong và bảng số liệu khó hiểu. Bài viết này của Koden Test VN sẽ hướng dẫn bạn cách đọc từng thành phần của kết quả siêu âm xuyên lỗ (Crosshole Sonic Logging – CSL): từ biểu đồ thời gian truyền sóng, vận tốc sóng, các đường cong năng lượng cho đến tiêu chí đánh giá theo TCVN 9396:2012.
Kết quả siêu âm xuyên lỗ gồm những thành phần nào?

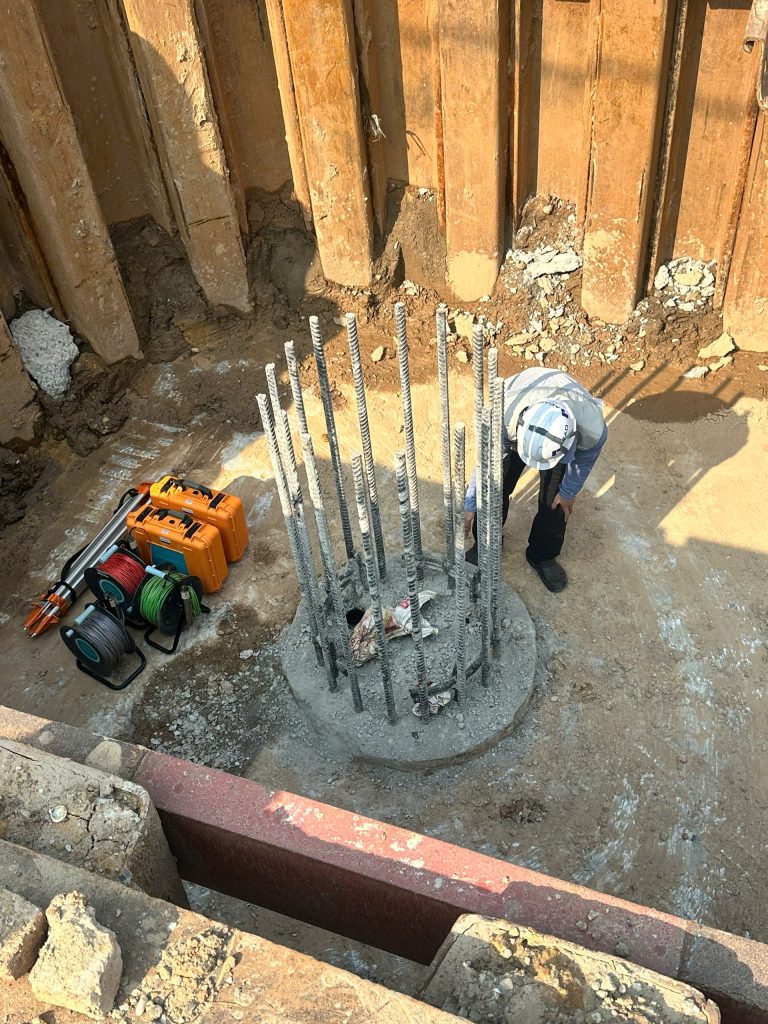

Trước khi học cách đọc, bạn cần biết một bộ kết quả siêu âm xuyên lỗ thường gồm ba nhóm thông tin chính. Thứ nhất là biểu đồ thời gian truyền sóng theo chiều sâu (còn gọi là đường cong FAT – First Arrival Time), thể hiện thời gian sóng siêu âm đi từ đầu phát đến đầu thu tại từng độ sâu đo. Thứ hai là biểu đồ vận tốc sóng, được tính từ thời gian truyền và khoảng cách giữa các ống siêu âm đặt trong cọc. Thứ ba là các đường cong năng lượng (biên độ tín hiệu thu được), cho biết mức độ suy giảm tín hiệu dọc theo thân cọc. Ngoài ba biểu đồ này, báo cáo còn có thông tin cọc (đường kính, chiều dài, ngày đổ bê tông), sơ đồ bố trí ống đo và phần kết luận đánh giá của đơn vị thí nghiệm.
Nếu bạn chưa nắm rõ nguyên lý của phương pháp này, hãy xem thêm bài viết Siêu Âm Cọc Khoan Nhồi: Kiểm Tra Tính Toàn Vẹn Thân Cọc để hiểu bản chất trước khi đi sâu vào cách đọc kết quả.

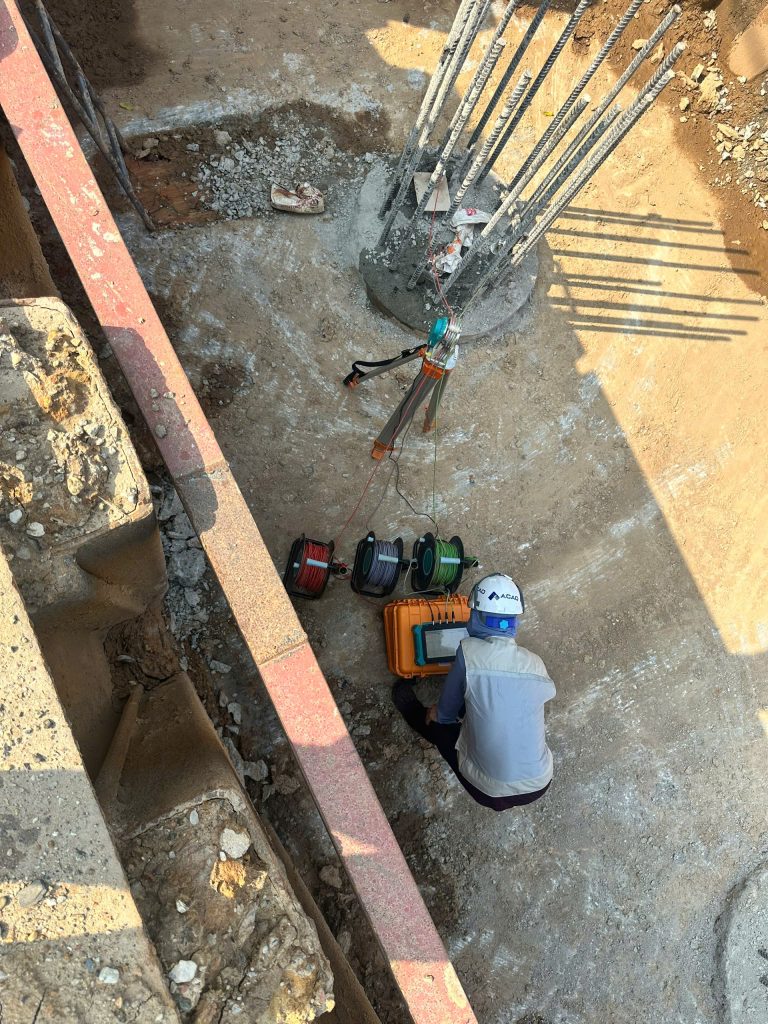

Cách đọc biểu đồ thời gian truyền sóng
Biểu đồ thời gian truyền sóng là thành phần quan trọng nhất khi đọc kết quả siêu âm cọc. Trên biểu đồ, trục dọc thể hiện độ sâu của cọc, trục ngang thể hiện thời gian sóng đi từ đầu phát đến đầu thu (tính bằng micro giây). Ở những đoạn cọc tốt, bê tông đặc chắc nên sóng truyền nhanh và đều, đường cong thời gian chạy gần như thẳng đứng và ít biến động. Khi gặp vùng bê tông rỗng, lẫn tạp chất hoặc nứt, sóng không thể đi thẳng mà phải vòng qua khuyết tật, khiến thời gian đến tăng lên và đường cong lệch sang phải một cách đột ngột. Mức độ lệch càng lớn thì khuyết tật càng nghiêm trọng. Người mới nên so sánh đường cong thực tế với đường thời gian trung bình của toàn cọc: bất kỳ đoạn nào lệch hẳn khỏi xu hướng chung đều là vị trí cần đánh dấu để xem xét kỹ lưỡng hơn.
Cách đọc vận tốc sóng và đánh giá chất lượng bê tông
Vận tốc sóng được tính bằng cách lấy khoảng cách giữa hai ống đo chia cho thời gian truyền sóng tại cùng một độ sâu. Bê tông đặc chắc cho vận tốc cao và ổn định dọc theo thân cọc, trong khi vùng bê tông kém chất lượng, rỗng hoặc lẫn đất sẽ làm vận tốc sụt giảm. Khi đọc kết quả siêu âm cọc, bạn hãy quan sát tính đồng đều của đường cong vận tốc: những đoạn vận tốc giảm rõ rệt so với phần còn lại của cọc chính là vị trí nghi ngờ có khuyết tật. Lưu ý rằng giá trị vận tốc tuyệt đối còn phụ thuộc vào mác bê tông, tuổi bê tông và điều kiện bảo dưỡng, vì vậy việc đánh giá luôn dựa trên sự so sánh tương đối trong cùng một cọc, kết hợp với các tiêu chí nêu trong TCVN 9396:2012, chứ không nên áp một ngưỡng cứng nhắc cho mọi công trình.
Nhận biết cọc tốt và khuyết tật qua chênh lệch thời gian, suy giảm năng lượng

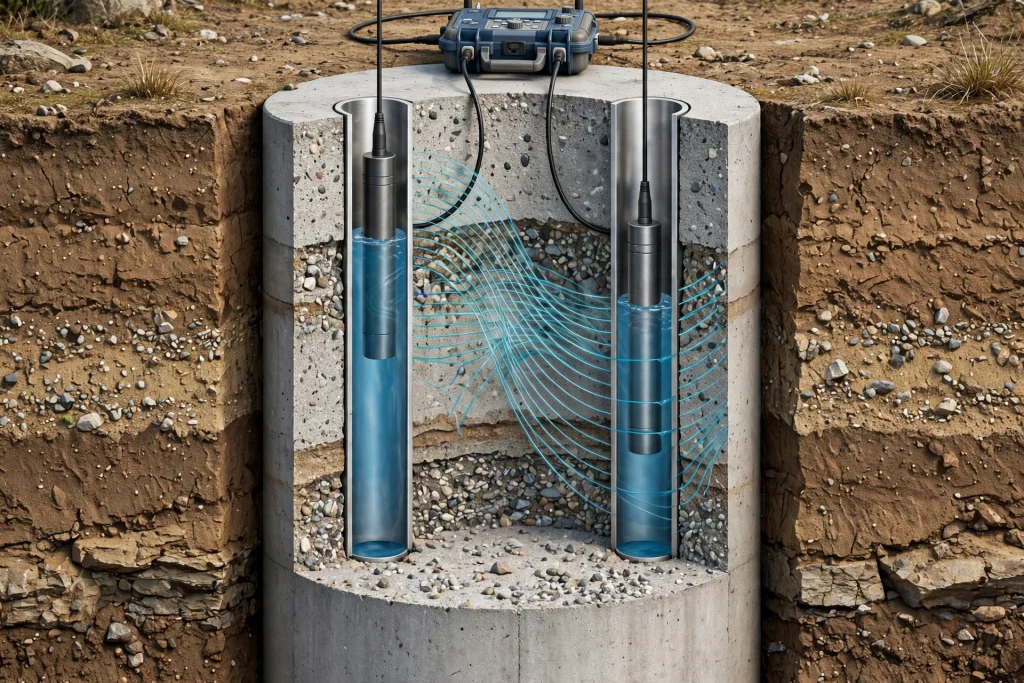

Đây là kỹ năng cốt lõi khi đọc kết quả siêu âm cọc khoan nhồi. Một cọc tốt có ba dấu hiệu rõ ràng: thời gian truyền sóng đồng đều theo chiều sâu, vận tốc sóng ổn định không biến động lớn, và năng lượng tín hiệu thu được mạnh, đều trên toàn bộ chiều dài đo. Ngược lại, khuyết tật trong thân cọc thường bộc lộ qua hai dấu hiệu đi kèm nhau: chênh lệch thời gian truyền sóng tăng đột biến tại một độ sâu nhất định, đồng thời năng lượng tín hiệu suy giảm mạnh (biên độ trên đường cong năng lượng tụt thấp rõ rệt). Sự kết hợp của cả hai dấu hiệu giúp kỹ sư phân biệt khuyết tật thật với các nhiễu do ống đo bị nghiêng, thành ống bám bẩn hoặc nước trong ống không đầy – những yếu tố cũng có thể gây biến động nhẹ trên biểu đồ nhưng thường không làm suy giảm năng lượng nghiêm trọng. Khi cả thời gian và năng lượng cùng bất thường tại cùng một độ sâu, khả năng cao đó chính là vị trí khuyết tật cần được xử lý và đánh giá thêm.
Để hiểu đúng phạm vi mà phương pháp này có thể kiểm tra, bạn có thể tham khảo thêm bài viết Phạm Vi Khảo Sát Siêu Âm Cọc: Hiểu Đúng Vùng Được Kiểm Tra 2026.
Tiêu chí đánh giá kết quả theo TCVN 9396:2012
TCVN 9396:2012 – Cọc khoan nhồi – Kiểm tra tính đồng nhất của bê tông bằng phương pháp siêu âm là căn cứ để đánh giá kết quả. Theo tiêu chuẩn này, đơn vị thí nghiệm phải thực hiện đo đạc đúng quy trình, xử lý số liệu và đối chiếu mức chênh lệch thời gian truyền sóng cùng mức suy giảm năng lượng với các tiêu chí phân loại nêu trong tiêu chuẩn để đưa ra kết luận về tình trạng cọc. Khi đọc một báo cáo kết quả, bạn nên kiểm tra các nội dung sau: đơn vị thực hiện có đủ năng lực và thiết bị còn hiệu lực kiểm định; số lượng mặt cắt đo có đầy đủ theo quy định; báo cáo có trình bày đầy đủ biểu đồ gốc (thời gian, vận tốc, năng lượng) thay vì chỉ đưa ra kết luận chung chung; và kết luận cuối cùng có viện dẫn rõ ràng điều khoản áp dụng của TCVN 9396:2012 hay không. Một báo cáo đạt chuẩn là báo cáo minh bạch về số liệu, để người đọc có thể tự đối chiếu và kiểm chứng.
Bạn cũng có thể so sánh với một phương pháp kiểm tra tính toàn vẹn khác trong bài viết PIT Là Gì? So Sánh PIT Và Siêu Âm Xuyên Lỗ Cọc Khoan Nhồi.
Kết luận
Đọc kết quả siêu âm cọc khoan nhồi không khó nếu bạn nắm được logic cốt lõi: thời gian truyền sóng cho biết sóng đi nhanh hay chậm, vận tốc sóng phản ánh chất lượng bê tông, còn năng lượng tín hiệu giúp xác nhận khuyết tật. Người mới nên luyện đọc nhiều bộ kết quả thực tế và luôn đối chiếu với TCVN 9396:2012 trước khi đưa ra nhận định. Nếu cần đơn vị thí nghiệm siêu âm cọc khoan nhồi uy tín, hãy liên hệ Koden Test VN qua hotline 0963.886.661 để được tư vấn chi tiết.
