Khi kiểm tra chất lượng cọc khoan nhồi, hai phương pháp không phá hủy được nhắc đến nhiều nhất là PIT và siêu âm xuyên lỗ. Vậy PIT là gì, siêu âm xuyên lỗ hoạt động ra sao, và nên chọn phương pháp nào cho công trình của bạn? Bài viết của Koden Test VN dưới đây giải thích nguyên lý từng phương pháp và so sánh PIT và siêu âm xuyên lỗ về nguyên lý, thiết bị, độ chính xác, chi phí và điều kiện áp dụng.
PIT là gì? Nguyên lý kiểm tra toàn vẹn cọc bằng sóng ứng suất
PIT (Pile Integrity Test) là phương pháp kiểm tra toàn vẹn cọc bằng sóng ứng suất biến dạng nhỏ. Nguyên lý của PIT khá đơn giản: kỹ thuật viên dùng búa gõ nhẹ lên đầu cọc để tạo ra một sóng ứng suất truyền dọc theo thân cọc. Một đầu dò gia tốc đặt trên đầu cọc sẽ thu lại tín hiệu sóng phản xạ từ mũi cọc và từ các vị trí có sự thay đổi trở kháng như vết nứt, đoạn thắt eo, vùng rỗng hoặc lẫn tạp chất.
Dựa vào thời gian sóng truyền đi và phản xạ về, cùng với biên độ tín hiệu, người phân tích có thể đánh giá chiều dài thực tế của cọc, phát hiện các khuyết tật lớn dọc thân cọc và nhận định định tính về chất lượng bê tông.
Ưu điểm của PIT là nhanh, gọn nhẹ và chi phí thấp; đặc biệt không cần đặt ống siêu âm trước khi đổ bê tông nên áp dụng được cho cọc đã thi công xong mà không có sự chuẩn bị trước.
Tuy nhiên, PIT chỉ nhạy với khuyết tật gây thay đổi đột ngột trở kháng dọc trục cọc; khuyết tật nhỏ, lệch tâm hoặc gần đầu cọc có thể không phát hiện được. Kết quả mang tính định tính: khó xác định chính xác kích thước, mức độ khuyết tật và phụ thuộc nhiều vào việc xử lý mặt đầu cọc cùng kinh nghiệm của người phân tích.
Siêu âm xuyên lỗ cọc khoan nhồi là gì?

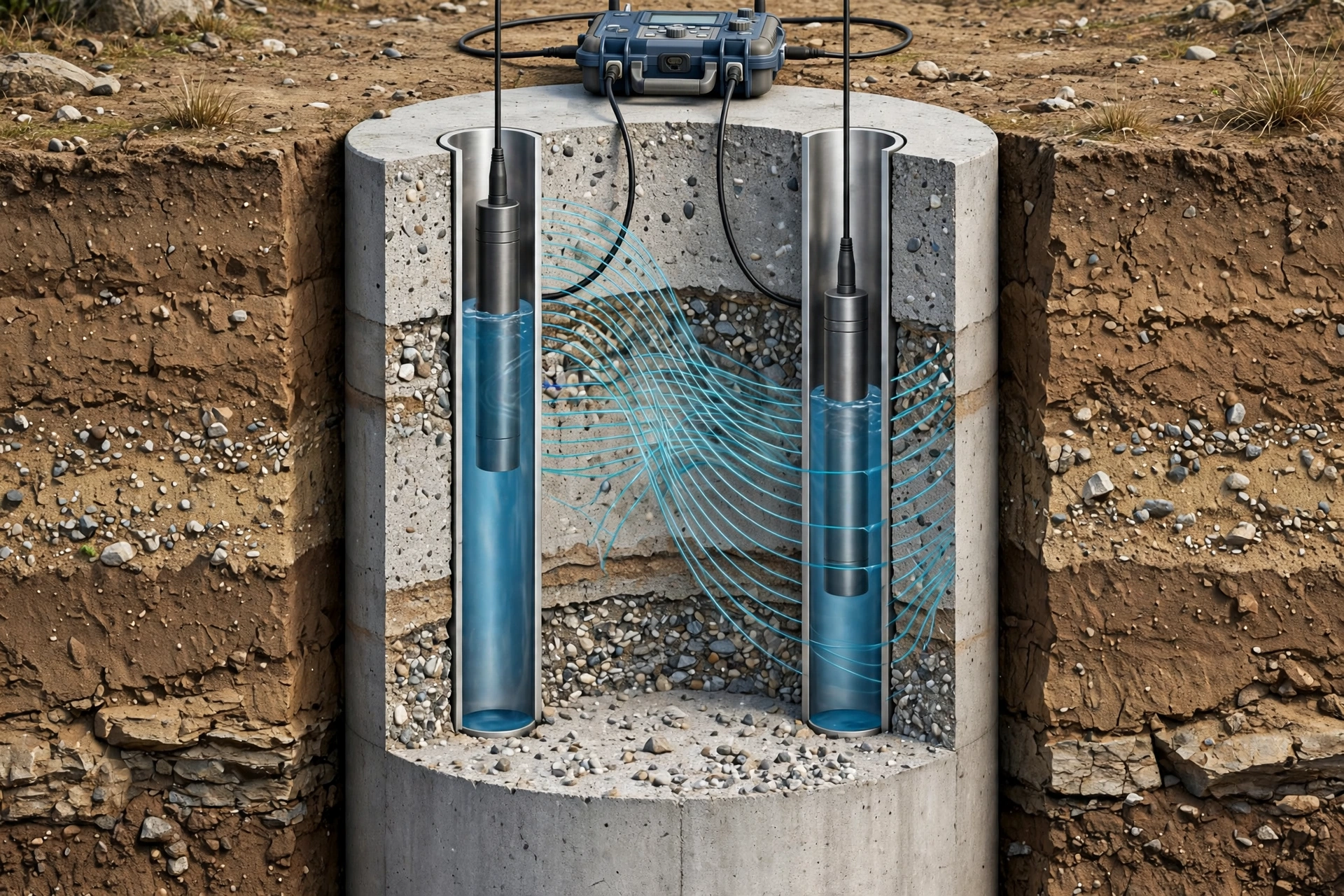

Siêu âm xuyên lỗ (Crosshole Sonic Logging) là phương pháp kiểm tra chất lượng bê tông thân cọc bằng sóng siêu âm truyền giữa các ống siêu âm được đặt sẵn trong cọc. Trước khi đổ bê tông, người ta buộc từ 2 ống siêu âm trở lên vào lồng thép cọc. Sau khi bê tông đạt cường độ, các ống được đổ đầy nước, đầu phát và đầu thu được thả xuống từng cặp ống và kéo đều từ đáy lên đầu cọc.
Tại mỗi độ sâu, đầu phát tạo xung siêu âm, đầu thu ghi lại thời gian truyền sóng và năng lượng tín hiệu. Bê tông đặc chắc cho thời gian truyền sóng ổn định; những vùng có rỗng, lẫn đất, phân tầng hoặc bê tông kém chất lượng sẽ làm thời gian truyền sóng tăng đột biến hoặc tín hiệu suy giảm mạnh. Nhờ đo theo từng cặp ống và suốt chiều dài cọc, siêu âm xuyên lỗ cho phép khảo sát gần như toàn bộ mặt cắt thân cọc.
Tại Việt Nam, phương pháp này được thực hiện theo TCVN 9396:2012 – Cọc khoan nhồi – Xác định tính đồng nhất của bê tông – Phương pháp siêu âm. Đây là căn cứ kỹ thuật quan trọng để đánh giá và nghiệm thu chất lượng cọc. Bạn có thể tham khảo thêm bài viết siêu âm cọc là gì và quy trình siêu âm cọc khoan nhồi để hiểu rõ từng bước thực hiện theo tiêu chuẩn.
Bảng so sánh PIT và siêu âm xuyên lỗ
Bảng dưới đây tóm tắt những điểm khác biệt cốt lõi giữa PIT và siêu âm xuyên lỗ:
| Tiêu chí | PIT | Siêu âm xuyên lỗ |
|---|---|---|
| Nguyên lý | Sóng ứng suất biến dạng nhỏ, gõ búa tại đầu cọc | Sóng siêu âm truyền giữa các cặp ống siêu âm |
| Thiết bị | Búa gõ và 01 đầu dò gia tốc đặt trên đầu cọc | Đầu phát và đầu thu thả trong ống siêu âm chứa đầy nước |
| Chuẩn bị trước | Không cần ống siêu âm, chỉ cần xử lý mặt đầu cọc | Cần đặt từ 2 ống siêu âm trở lên vào lồng thép trước khi đổ bê tông |
| Vùng khảo sát | Dọc trục cọc, nhạy với thay đổi trở kháng lớn | Gần như toàn bộ mặt cắt thân cọc giữa các cặp ống |
| Độ chi tiết kết quả | Định tính, phát hiện khuyết tật lớn | Chi tiết theo từng độ sâu, xác định vị trí khuyết tật rõ ràng hơn |
| Thời gian thí nghiệm | Nhanh | Dài hơn do phải đo từng cặp ống |
| Chi phí | Thấp hơn | Cao hơn do cần ống siêu âm và thời gian đo dài hơn |
Ưu điểm và hạn chế của từng phương pháp
PIT ghi điểm ở sự đơn giản: thiết bị gọn nhẹ, kiểm tra nhanh nhiều cọc mà không cần chuẩn bị từ giai đoạn thi công — phù hợp để sàng lọc số lượng lớn cọc khi ngân sách hạn chế. Hạn chế lớn nhất của PIT là độ tin cậy giảm dần theo chiều sâu và với cọc đường kính lớn; những khuyết tật nhỏ hoặc nằm lệch trục có thể không được phát hiện.
Ngược lại, siêu âm xuyên lỗ cho kết quả chi tiết và đáng tin cậy hơn: toàn bộ chiều dài cọc được khảo sát bằng sóng siêu âm, vị trí khuyết tật xác định tương đối chính xác theo độ sâu. Tuy nhiên, phương pháp này phụ thuộc hoàn toàn vào ống siêu âm được đặt đúng kỹ thuật trước khi đổ bê tông — ống bị tắc, bong tách hoặc cong vênh sẽ làm mất dữ liệu tại đúng vị trí cần kiểm tra nhất. Chi phí và thời gian thí nghiệm cũng cao hơn đáng kể so với PIT.
Khi nào nên chọn PIT, khi nào chọn siêu âm xuyên lỗ?
Nên chọn PIT khi: cần kiểm tra nhanh số lượng lớn cọc; cọc không được đặt ống siêu âm từ trước; ngân sách kiểm tra hạn chế; hoặc dùng như bước sàng lọc sơ bộ trước khi quyết định kiểm tra chi tiết những cọc nghi ngờ.
Nên chọn siêu âm xuyên lỗ khi: cọc khoan nhồi có đường kính lớn, vai trò chịu lực quan trọng; chủ đầu tư hoặc tư vấn giám sát yêu cầu kiểm tra chi tiết theo TCVN 9396:2012; cần xác định chính xác vị trí và mức độ khuyết tật để xử lý; hoặc ống siêu âm đã được đặt sẵn trong quá trình thi công.
Thực tế, hai phương pháp thường bổ sung cho nhau: dùng PIT sàng lọc nhanh toàn bộ cọc, rồi dùng siêu âm xuyên lỗ kiểm tra kỹ những cọc có dấu hiệu bất thường — vừa tối ưu chi phí, vừa đảm bảo độ tin cậy.
Tóm lại, PIT và siêu âm xuyên lỗ đều là những phương pháp kiểm tra không phá hủy quan trọng đối với cọc khoan nhồi, mỗi phương pháp có nguyên lý, ưu nhược điểm và phạm vi áp dụng riêng. Việc lựa chọn đúng phương pháp — hoặc phối hợp cả hai — sẽ giúp chủ đầu tư đánh giá chính xác chất lượng cọc mà vẫn kiểm soát tốt tiến độ và chi phí.
Koden Test VN cung cấp dịch vụ thí nghiệm kiểm tra cọc khoan nhồi, bao gồm siêu âm xuyên lỗ theo TCVN 9396:2012. Liên hệ hotline 0963.886.661 để được tư vấn phương pháp kiểm tra phù hợp với công trình của bạn.
