Biết cách đọc kết quả PDA giúp chủ đầu tư, tư vấn giám sát và nhà thầu nghiệm thu móng cọc chính xác. Thí nghiệm PDA (Pile Driving Analyzer) ghi lại sóng ứng suất truyền trong thân cọc sau mỗi nhát búa, từ đó suy ra sức chịu tải, độ lún và tình trạng toàn vẹn của cọc. Bài viết hướng dẫn đọc biểu đồ sóng lực – vận tốc, nhận diện các thông số chính và đánh giá cọc đạt hay không đạt theo TCVN 11321:2016 và ASTM D4945.
Bộ kết quả thí nghiệm PDA gồm những gì?
Một bộ kết quả PDA hoàn chỉnh gồm: thông tin cọc thử, bản ghi sóng lực – vận tốc của từng nhát búa, bảng tổng hợp thông số phân tích, kết quả CAPWAP và kết luận đánh giá. Để hiểu đúng các thành phần này, bạn nên nắm trước quy trình thử động biến dạng lớn của thí nghiệm PDA cọc.
Cách đọc biểu đồ sóng lực (Force) và vận tốc (Velocity)

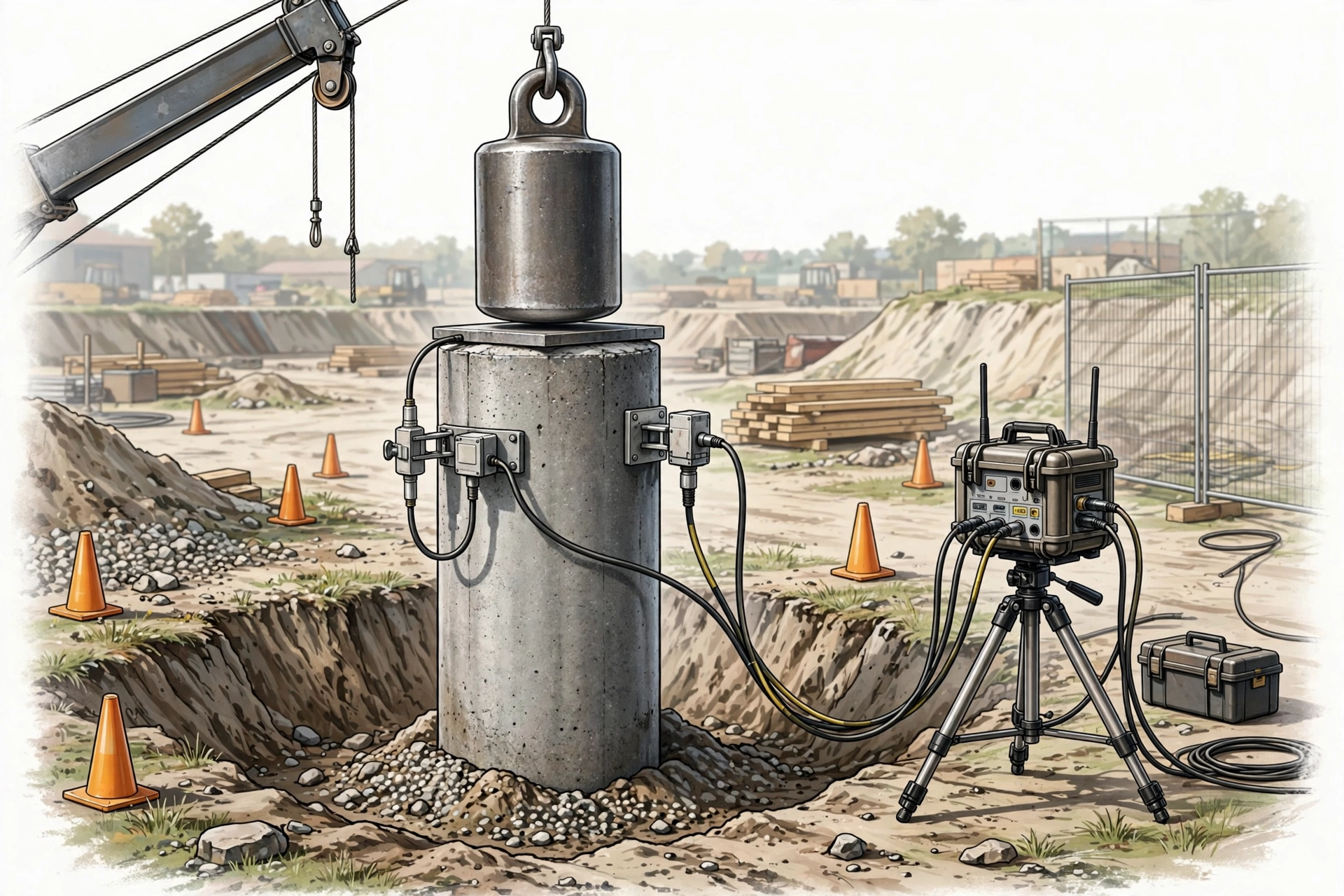

Biểu đồ sóng là phần quan trọng nhất khi đọc kết quả PDA. Tại đầu cọc, đầu đo biến dạng ghi lại lực F(t), gia tốc kế ghi lại vận tốc v(t) theo thời gian. Khi búa rơi xuống, sóng nén truyền từ đầu cọc xuống mũi cọc với vận tốc sóng đặc trưng của vật liệu cọc. Với đoạn cọc đồng nhất, lực và vận tốc có quan hệ tỷ lệ F = Z × v (Z là trở kháng của cọc).
Khi sóng gặp sức kháng của đất hoặc tới mũi cọc, một phần sóng phản xạ trở lại: tại vùng đất cứng, đường lực có xu hướng tăng trong khi đường vận tốc giảm; tại vị trí tiết diện thu hẹp hoặc khuyết tật thì ngược lại. Thời điểm phản xạ cho biết vị trí phát sinh — sóng đi từ đầu cọc xuống mũi và về mất khoảng 2L/c (L là chiều dài cọc, c là vận tốc truyền sóng). Phản xạ sớm hơn mốc 2L/c là dấu hiệu thay đổi trở kháng dọc thân cọc, cần kiểm tra kỹ.
Các thông số chính trong kết quả PDA
- Sức chịu tải động: tính theo phương pháp Case từ cặp giá trị lực – vận tốc tại thời điểm sóng phản xạ từ mũi cọc về tới đầu cọc.
- Sức chịu tải tĩnh suy ra: sau khi loại bỏ thành phần cản nhớt và hiệu ứng động, cho ra sức chịu tải tương đương điều kiện tĩnh để đối chiếu với tải trọng thiết kế.
- Độ lún mỗi nhát búa: độ lún của đầu cọc sau mỗi lần búa rơi; độ lún quá lớn cho thấy cọc chưa huy động đủ sức kháng hoặc năng lượng búa chưa đủ.
- Năng lượng búa truyền vào cọc: cho biết nhát búa có đủ mạnh để huy động sức kháng của cọc hay không.
- Ứng suất nén và kéo cực đại: dùng để kiểm soát, bảo đảm không vượt giới hạn cho phép của vật liệu cọc trong quá trình thử.
- Chỉ số toàn vẹn thân cọc: phản ánh mức độ đồng nhất của thân cọc dựa trên các phản xạ sóng bất thường.
Phần mềm CAPWAP phân tích tín hiệu như thế nào?
CAPWAP (Case Pile Wave Analysis Program) là phần mềm phân tích tín hiệu sóng phổ biến sau thí nghiệm PDA. Phần mềm xây dựng mô hình số gồm cọc và các lớp đất xung quanh, mô phỏng quá trình truyền sóng rồi điều chỉnh dần tham số đất (sức kháng ma sát thân, sức kháng mũi, hệ số cản nhớt) đến khi đường cong tính toán trùng khớp với đường cong đo tại hiện trường. Kết quả cho biết phân bố sức kháng dọc thân cọc và mô phỏng đường cong tải trọng – độ lún tương đương thí nghiệm tĩnh. Việc kiểm soát ứng suất cọc khi thi công cũng phân tích theo nguyên lý tương tự, xem thêm PDA kiểm soát ứng suất cọc đóng.
Dấu hiệu cọc đạt và không đạt qua kết quả PDA
Cọc được xem là đạt khi: sức chịu tải đáp ứng yêu cầu thiết kế và tiêu chí nghiệm thu của dự án; độ lún mỗi nhát búa nằm trong giới hạn cho phép; ứng suất nén, kéo không vượt giới hạn của vật liệu; biểu đồ sóng không xuất hiện phản xạ bất thường cho thấy khuyết tật thân cọc.
Cọc có dấu hiệu không đạt khi: sức chịu tải thấp hơn tải trọng yêu cầu; độ lún quá lớn; xuất hiện phản xạ sớm nghi ngờ nứt, thắt nghẹt hoặc bê tông kém chất lượng; ứng suất vượt ngưỡng cho phép. Khi nghi ngờ, đơn vị thí nghiệm thường đề xuất thử lại với năng lượng búa lớn hơn hoặc đối chứng bằng thí nghiệm nén tĩnh.
Đối chiếu kết quả PDA với TCVN 11321:2016 và ASTM D4945
Tại Việt Nam, thí nghiệm PDA được viện dẫn theo TCVN 11321:2016 (thử động biến dạng lớn) cùng tiêu chuẩn quốc tế ASTM D4945. Báo cáo cần thể hiện đầy đủ điều kiện thử, thiết bị sử dụng, bản ghi sóng và phương pháp phân tích.
PDA cho kết quả nhanh, phù hợp với số lượng cọc lớn, nhưng độ tin cậy phụ thuộc vào năng lượng búa và chất lượng phân tích tín hiệu. Khi cần độ chính xác cao nhất hoặc kết quả chưa rõ ràng, thí nghiệm nén tĩnh là phương pháp đối chứng tin cậy. Xem so sánh thí nghiệm PDA và nén tĩnh cọc để lựa chọn phương pháp phù hợp.
Kết luận
Đọc kết quả PDA là quá trình kết hợp quan sát biểu đồ sóng lực – vận tốc, kiểm tra thông số sức chịu tải, độ lún, năng lượng búa và đối chiếu với TCVN 11321:2016, ASTM D4945. Hiểu đúng kết quả giúp nghiệm thu cọc chính xác, tránh rủi ro cho công trình. Cần tư vấn thí nghiệm và phân tích kết quả PDA, liên hệ Koden Test VN qua hotline 0963.886.661.
