Thí Nghiệm PDA Cho Cọc Ép: Quy Trình Và Ưu Điểm

Thí nghiệm PDA cho cọc ép là một trong những ứng dụng phổ biến và hiệu quả nhất của phương pháp thử động biến dạng lớn (Pile Driving Analyzer). Sở dĩ như vậy vì đặc thù của cọc ép — tiết diện đều đặn, đầu cọc phẳng, số lượng lớn trong mỗi dự án — rất phù hợp với nguyên lý đóng búa và đo sóng của phương pháp PDA. Bài viết này phân tích chi tiết quy trình thực hiện, cách lựa chọn thiết bị, ưu điểm vượt trội của PDA khi áp dụng cho cọc ép, cùng những lưu ý quan trọng để đạt kết quả tin cậy nhất.

Vì sao PDA đặc biệt phù hợp với cọc ép?

Đặc thù cọc ép lý tưởng cho phương pháp đóng búa

Cọc ép — bao gồm cọc bê tông ly tâm dự ứng lực và cọc vuông bê tông cốt thép — có những đặc điểm hình học rất thuận lợi cho thí nghiệm PDA. Tiết diện cọc đều đặn suốt chiều dài giúp sóng ứng suất truyền đi ổn định, ít bị phản xạ nhiễu từ những thay đổi tiết diện đột ngột. Đầu cọc phẳng sẵn, vuông góc với trục cọc, tạo điều kiện lý tưởng để gắn cảm biến đo biến dạng và gia tốc, đồng thời chịu lực đóng búa một cách đồng đều.

Ngược lại, với cọc khoan nhồi, đầu cọc sau khi đổ bê tông thường không phẳng, bê tông đầu cọc có thể lẫn tạp chất, đòi hỏi công tác chuẩn bị đầu cọc kỹ lưỡng (đục bỏ phần bê tông kém chất lượng, đổ bù đầu cọc, mài phẳng) trước khi có thể gắn cảm biến và đóng búa. Công tác chuẩn bị này tốn thời gian và chi phí, đồng thời tiềm ẩn rủi ro nếu thực hiện không đúng kỹ thuật.

Số lượng cọc lớn — lợi thế về tốc độ và chi phí

Các dự án sử dụng cọc ép thường có số lượng cọc rất lớn, từ vài chục đến hàng trăm thậm chí hàng nghìn cọc (nhà xưởng công nghiệp, khu đô thị, hạ tầng). Với tốc độ chỉ 1-2 giờ cho một cọc thí nghiệm, PDA cho phép kiểm tra hàng loạt cọc trong thời gian ngắn với chi phí hợp lý trên mỗi cọc. Đây là lợi thế vượt trội so với nén tĩnh — phương pháp mà mỗi cọc tốn 5-10 ngày và chi phí cao gấp nhiều lần, khiến việc kiểm tra đại trà bằng nén tĩnh là bất khả thi về mặt kinh tế.

Về nguyên lý chung của phương pháp PDA, bạn đọc có thể tham khảo tổng quan thí nghiệm PDA để có cái nhìn đầy đủ trước khi đi sâu vào ứng dụng cho cọc ép.

Quy trình thí nghiệm PDA cho cọc ép — từng bước chi tiết

Bước 1: Lựa chọn cọc thí nghiệm

Không phải cọc nào cũng cần thí nghiệm PDA — thông thường, chủ đầu tư và tư vấn thiết kế sẽ chỉ định tỷ lệ cọc cần kiểm tra (ví dụ 1-2% tổng số cọc, tối thiểu một số lượng nhất định). Cọc được chọn nên đại diện cho các điều kiện khác nhau của dự án: vị trí có địa chất đặc trưng, cọc có chiều dài khác nhau, hoặc cọc tại vị trí chịu tải trọng lớn. Việc lựa chọn đúng cọc đại diện giúp kết quả thí nghiệm có giá trị khái quát cao cho toàn bộ dự án.

Bước 2: Chuẩn bị đầu cọc và gắn cảm biến

Với cọc ép, công tác chuẩn bị đầu cọc tương đối đơn giản: kiểm tra đầu cọc không bị nứt vỡ do quá trình ép, làm sạch bề mặt vị trí gắn cảm biến. Hai loại cảm biến được gắn vào thân cọc tại vị trí cách đầu cọc khoảng 2 lần đường kính cọc: cảm biến đo biến dạng (strain transducer) và cảm biến gia tốc (accelerometer), bố trí đối xứng nhau quanh chu vi cọc. Vị trí gắn cảm biến phải đảm bảo bề mặt phẳng, sạch, và cảm biến được cố định chắc chắn để không bị xê dịch khi búa đóng.

Bước 3: Lựa chọn và vận hành búa đóng

Búa rơi tự do (drop hammer) được nâng lên độ cao nhất định rồi thả rơi tự do xuống đầu cọc thông qua tấm đệm đầu cọc (cushion) có tác dụng phân bố đều lực đóng và bảo vệ đầu cọc khỏi nứt vỡ. Trọng lượng búa và chiều cao rơi được tính toán sao cho tạo ra biến dạng đủ lớn trong cọc (biến dạng lớn — high strain) nhưng không gây hư hại cọc. Thông thường cần thực hiện nhiều nhát búa (5-10 nhát) để thu thập đủ số liệu và kiểm tra tính lặp lại của kết quả.

Bước 4: Thu thập và phân tích tín hiệu tại hiện trường

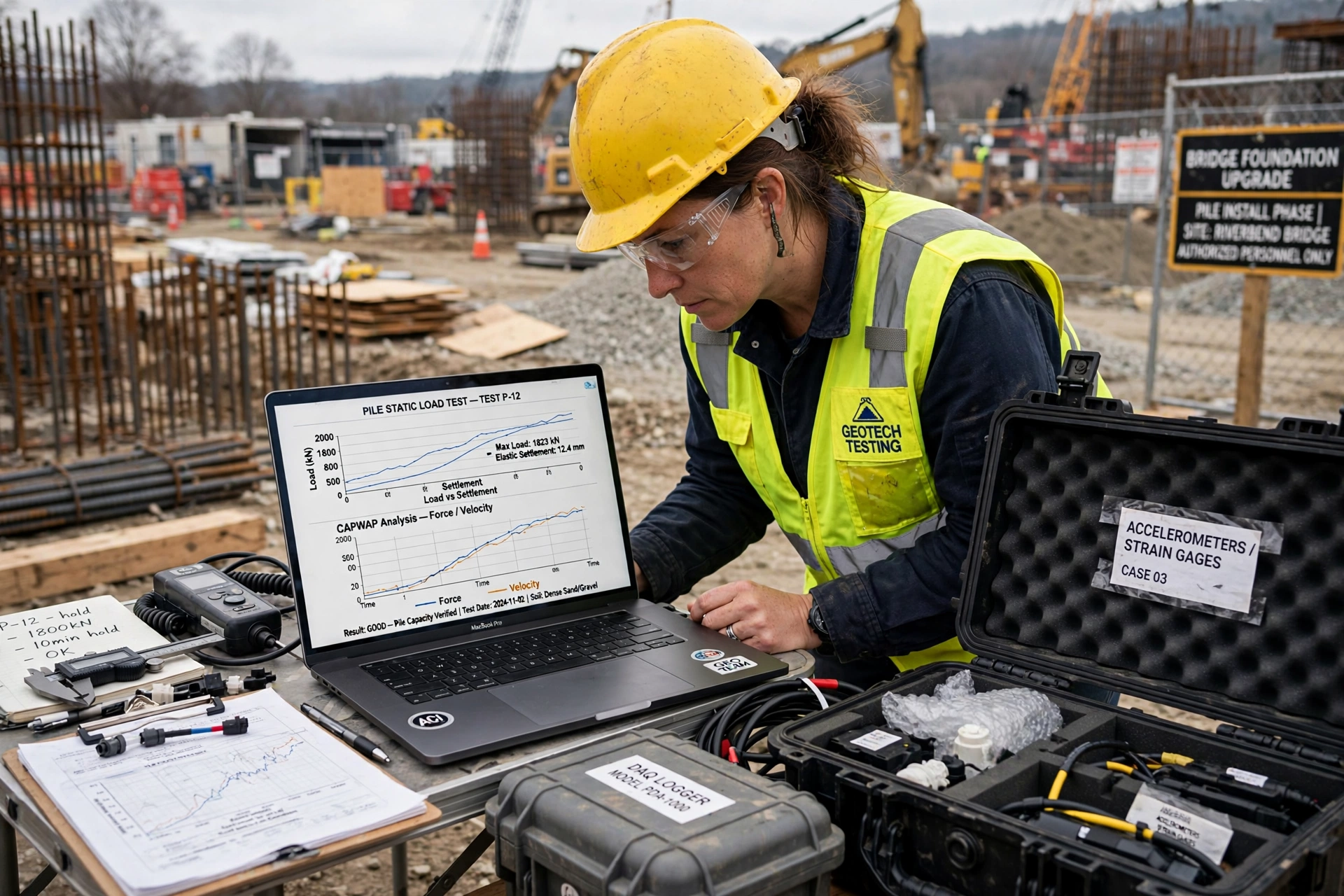

Tín hiệu từ các cảm biến được truyền về bộ phân tích PDA (Pile Driving Analyzer) — thiết bị chuyên dụng ghi nhận đồng thời tín hiệu lực và vận tốc theo thời gian thực. Kỹ sư tại hiện trường có thể quan sát trực tiếp dạng sóng, đánh giá sơ bộ chất lượng số liệu và quyết định có cần đóng thêm nhát búa bổ sung hay không. Kết quả phân tích sơ bộ theo phương pháp Case cho ra ước tính sức chịu tải ngay tại hiện trường.

Bước 5: Lập báo cáo kết quả

Số liệu hiện trường được xử lý chi tiết tại văn phòng, bao gồm phân tích theo phương pháp Case chi tiết và phân tích CAPWAP chuyên sâu (nếu có yêu cầu). Báo cáo cuối cùng bao gồm: thông tin cọc thí nghiệm, thiết bị và thông số đóng búa, biểu đồ sóng, kết quả sức chịu tải, đánh giá tính toàn vẹn thân cọc và kết luận đáp ứng yêu cầu thiết kế hay không. Báo cáo do phòng thí nghiệm được công nhận cấp có giá trị pháp lý để nghiệm thu.

Cách chọn búa đóng phù hợp cho cọc ép

Nguyên tắc lựa chọn trọng lượng búa

Trọng lượng búa là thông số quan trọng nhất, thường được chọn bằng khoảng 1-2% sức chịu tải thiết kế của cọc. Ví dụ, với cọc ép có sức chịu tải thiết kế 100 tấn, búa có trọng lượng 1-2 tấn là phù hợp. Nguyên tắc này đảm bảo năng lượng đóng đủ lớn để huy động toàn bộ sức kháng của cọc (cả ma sát thân và sức kháng mũi) mà không gây hư hại.

Hậu quả của việc chọn sai búa

Búa quá nhẹ so với yêu cầu sẽ không tạo ra biến dạng đủ lớn trong cọc — sóng ứng suất không đủ mạnh để “đánh thức” toàn bộ sức kháng của đất nền, dẫn đến kết quả sức chịu tải bị đánh giá thấp hơn thực tế (thiếu an toàn cho kết luận nhưng gây lãng phí vì có thể yêu cầu tăng số lượng cọc). Ngược lại, búa quá nặng có nguy cơ làm nứt vỡ đầu cọc, hư hỏng cảm biến, thậm chí gây phá hoại thân cọc — thiệt hại trực tiếp và phải thay cọc mới. Do đó, việc tính toán lựa chọn búa phải do kỹ sư có kinh nghiệm thực hiện, dựa trên sức chịu tải thiết kế, loại cọc và điều kiện địa chất cụ thể.

Đọc và đánh giá kết quả PDA cọc ép

Các thông số chính trong kết quả

Kết quả PDA cho cọc ép bao gồm ba nhóm thông số chính. Thứ nhất, sức chịu tải của cọc tính theo phương pháp Case (ước tính nhanh tại hiện trường) và theo phân tích CAPWAP (chính xác hơn, thực hiện tại văn phòng). Thứ hai, chỉ số nguyên vẹn Beta đánh giá tính toàn vẹn thân cọc: Beta gần bằng 1.0 cho thấy cọc nguyên vẹn tốt; Beta giảm đáng kể báo hiệu có khuyết tật (nứt, thắt cổ) tại vị trí tương ứng. Thứ ba, phân bố sức kháng theo chiều sâu — cho biết phần sức chịu tải đến từ ma sát thân và phần đến từ sức kháng mũi, thông tin quan trọng để đánh giá sự làm việc của cọc trong nền đất thực tế.

Dấu hiệu cọc ép đạt chất lượng tốt

Một cọc ép chất lượng tốt khi thí nghiệm PDA sẽ cho tín hiệu sóng “sạch” — đường cong lực và vận tốc có dạng đều đặn, không xuất hiện các phản xạ bất thường báo hiệu khuyết tật. Chỉ số Beta gần 1.0 trên toàn bộ chiều dài cọc. Sức chịu tải đo được đáp ứng hoặc vượt yêu cầu thiết kế với hệ số an toàn phù hợp. Chi tiết về cách đọc hiểu từng loại biểu đồ, bạn đọc tham khảo hướng dẫn đọc kết quả PDA.

So sánh PDA cọc ép với PDA cọc khoan nhồi

Để thấy rõ ưu thế của PDA khi áp dụng cho cọc ép, có thể so sánh trực tiếp với cọc khoan nhồi trên các khía cạnh: chuẩn bị đầu cọc — cọc ép gần như không cần chuẩn bị, cọc khoan nhồi cần đục, đổ bù và mài phẳng; thời gian mỗi cọc — cọc ép 1-2 giờ, cọc khoan nhồi 3-4 giờ kể cả chuẩn bị; rủi ro hư hỏng — cọc ép thấp, cọc khoan nhồi cao hơn do chất lượng bê tông đầu cọc không đồng đều; chi phí mỗi cọc — cọc ép thấp hơn đáng kể. Chính những khác biệt này khiến PDA trở thành “cặp bài trùng” với cọc ép trong các dự án có số lượng cọc lớn. Phân tích sâu hơn xem tại điểm khác biệt PDA giữa hai loại cọc.

Lưu ý quan trọng để kết quả PDA cọc ép tin cậy

Để đảm bảo chất lượng kết quả, cần lưu ý 5 điểm: một, cọc thí nghiệm phải đủ tuổi bê tông (đạt cường độ thiết kế) — ép cọc xong cần chờ đủ thời gian trước khi thí nghiệm; hai, kiểm tra kỹ đầu cọc không bị nứt do quá trình ép trước khi gắn cảm biến; ba, tấm đệm đầu cọc phải phù hợp, thay mới khi đã bị dập nát sau nhiều nhát búa; bốn, đảm bảo cọc thí nghiệm đã “nghỉ” đủ thời gian sau khi ép (hiệu ứng setup trong đất sét cần thời gian để sức kháng phục hồi); năm, ghi chép đầy đủ nhật ký ép cọc của cọc thí nghiệm làm tài liệu đối chiếu. Tham khảo thêm 5 lưu ý khi thí nghiệm PDA tại hiện trường.

Câu hỏi thường gặp về PDA cọc ép

Ép cọc xong bao lâu thì thí nghiệm PDA được?

Cần chờ bê tông cọc đạt cường độ thiết kế (thường 21-28 ngày tùy mác bê tông) và đất nền xung quanh cọc ổn định trở lại sau quá trình ép (đặc biệt quan trọng với đất sét — hiện tượng setup có thể làm tăng sức kháng theo thời gian). Thí nghiệm quá sớm sẽ cho kết quả thấp hơn thực tế.

Một ngày làm được bao nhiêu cọc PDA?

Với cọc ép, mỗi cọc chỉ mất 1-2 giờ bao gồm gắn cảm biến, đóng búa và thu số liệu. Trong điều kiện thuận lợi, một đội có thể thực hiện 3-5 cọc mỗi ngày. Tốc độ này vượt trội hoàn toàn so với nén tĩnh.

PDA cọc ép có cần phân tích CAPWAP không?

Tùy yêu cầu của dự án. Phân tích Case tại hiện trường đã cho ước tính sức chịu tải đủ tin cậy cho mục đích kiểm tra đại trà. Tuy nhiên, với cọc quan trọng hoặc khi kết quả Case có dấu hiệu bất thường, phân tích CAPWAP chuyên sâu sẽ cho kết quả chính xác và chi tiết hơn nhiều.

Kết luận

Thí nghiệm PDA cho cọc ép là sự kết hợp hoàn hảo giữa phương pháp thử động hiện đại và loại cọc có đặc thù phù hợp nhất. Với tốc độ nhanh, chi phí hợp lý và độ tin cậy cao, PDA là giải pháp tối ưu để kiểm soát sức chịu tải hàng loạt cọc ép trong các dự án lớn. Kết hợp PDA kiểm tra đại trà với 1-2 cọc nén tĩnh kiểm chứng sẽ tạo nên bộ hồ sơ nghiệm thu đầy đủ, thuyết phục và kinh tế nhất cho chủ đầu tư.
