Khảo sát địa chất phục vụ thiết kế nền đường và hạ tầng kỹ thuật tại KCN DEEP C

Khảo sát địa chất phục vụ thiết kế nền đường và hạ tầng kỹ thuật tại KCN DEEP C. Là một trong những khu công nghiệp trọng điểm của khu vực ven biển Hải Phòng, nơi quy tụ nhiều dự án đầu tư lớn trong và ngoài nước. Tuy nhiên, ẩn sâu dưới bề mặt san lấp bằng phẳng là một thực tế địa chất vô cùng phức tạp: những lớp bùn sét, sét pha dẻo chảy có chiều dày lớn, lên tới 10–17m hoặc hơn – sản phẩm của quá trình trầm tích Holocen ở vùng cửa sông ven biển.

Đối với các công trình nhà máy, xưởng sản xuất, giải pháp móng cọc thường được lựa chọn để truyền tải trọng xuống tầng đất tốt phía dưới. Nhưng đối với hệ thống nền đường giao thông nội bộ và hạ tầng kỹ thuật (cấp thoát nước, cống hộp, bể ngầm…) – nơi tải trọng phân bố đều trên diện rộng và chiều dài tuyến lớn – câu chuyện lại hoàn toàn khác.

Bài viết này sẽ đi sâu vào các chỉ tiêu thí nghiệm trọng tâm trong khảo sát nền đường và hạ tầng kỹ thuật tại DEEP C, đặc biệt là độ chặt K và mô đun biến dạng E₀. Qua đó, chúng tôi sẽ chia sẻ cách ACAO sử dụng số liệu khảo sát chính xác để tối ưu hóa chiều dày lớp cát đắp gia tải – một giải pháp xử lý nền đất yếu vừa hiệu quả vừa tiết kiệm chi phí.

1. Đặc điểm địa chất khu vực KCN DEEP C – Thách thức cho nền đường

Khu vực DEEP C nằm trong vùng đất lấn biển, được hình thành từ quá trình bồi tụ của hệ thống sông Thái Bình và tác động của thủy triều vịnh Bắc Bộ. Cấu trúc địa tầng điển hình từ trên xuống dưới bao gồm:

• Lớp 1 (0 – 2,0m): Đất san lấp, thành phần chủ yếu là cát pha, trạng thái chặt vừa.

• Lớp 2 (2,0 – 18,0m): Bùn sét, sét pha, màu xám đen đến xám xanh, trạng thái dẻo chảy đến nhão – đây là lớp đất yếu điển hình gây ra mọi thách thức cho công tác xử lý nền.

• Lớp 3 (18,0 – 25,0m): Sét pha, trạng thái dẻo mềm đến dẻo cứng, có khả năng chịu tải trung bình.

• Lớp 4 (≥ 25,0m): Cát hạt nhỏ đến hạt trung, trạng thái chặt vừa đến rất chặt – tầng đất tốt để đặt mũi cọc cho các công trình có tải trọng lớn.

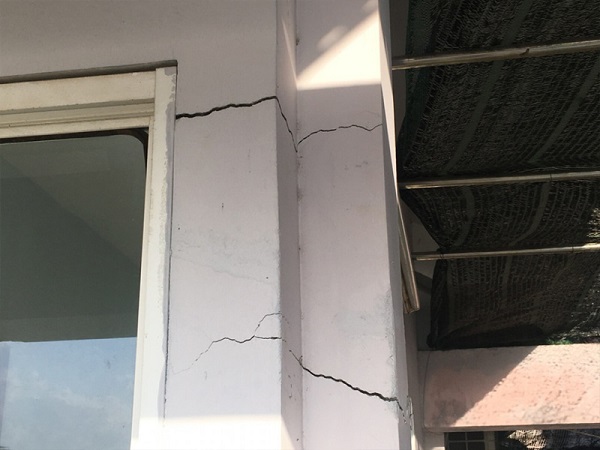

Thách thức lớn nhất đối với nền đường chính là lớp bùn sét yếu dày 15–16m với các đặc tính cơ lý rất kém: độ ẩm tự nhiên cao (W > 70%), hệ số rỗng lớn (e₀ > 1,8), sức kháng cắt không thoát nước nhỏ (Cᵤ < 10 kPa). Đây là “kẻ thù” số một gây ra hiện tượng lún trồi, mất ổn định mái taluy và lún kéo dài nếu không được xử lý đúng cách.

“Với nền đất yếu tại DEEP C, không thể đắp đường trực tiếp lên lớp bùn mà không qua xử lý. Mọi tính toán thiết kế đều phải dựa trên bộ số liệu khảo sát chính xác và đầy đủ – từ độ chặt, mô đun biến dạng đến các chỉ tiêu cố kết của nền.”

2. Các chỉ tiêu thí nghiệm trọng tâm trong khảo sát nền đường

Để có đủ cơ sở dữ liệu cho thiết kế nền đường và hạ tầng kỹ thuật tại DEEP C, chúng tôi tập trung vào hai nhóm chỉ tiêu chính: chỉ tiêu về độ chặt (dành cho vật liệu đắp) và chỉ tiêu về biến dạng (dành cho nền đất yếu và nền sau xử lý).

2.1. Độ chặt K – “Thước đo” chất lượng đắp nền

Độ chặt K (hệ số đầm chặt) là tỷ lệ giữa khối lượng thể tích khô của đất tại hiện trường sau khi đầm nén và khối lượng thể tích khô lớn nhất của cùng loại đất đó xác định trong phòng thí nghiệm theo quy trình đầm nén tiêu chuẩn (22TCN 333:06). Nói một cách dễ hiểu, K cho biết lớp đất đắp đã được nén chặt đến mức độ nào so với khả năng tối đa của nó.

Yêu cầu độ chặt theo tiêu chuẩn:

Theo 22TCN 333:2006, tùy theo vị trí lớp đất trong nền đường mà yêu cầu độ chặt khác nhau:

Riêng đối với lớp đắp gia tải – một giải pháp xử lý nền đất yếu phổ biến tại DEEP C, yêu cầu độ chặt thường được quy định là K ≥ 0,95 theo 22TCN 333:06, đảm bảo khối đắp đủ ổn định để tạo tải trọng nén ép nền đất yếu phía dưới.

Quy trình xác định độ chặt K tại hiện trường:

Tại các dự án của ACAO tại DEEP C, chúng tôi thực hiện xác định độ chặt K theo đúng quy trình:

1. Thí nghiệm đầm nén trong phòng: Xác định khối lượng thể tích khô lớn nhất (γ_kᵐᵃˣ) và độ ẩm tốt nhất (W_opt) của vật liệu đắp (cát đắp nền hoặc đất đắp) theo 22TCN 333:06.

2. Thí nghiệm hiện trường: Sau mỗi lớp đắp (thường dày 20–30cm), tiến hành xác định khối lượng thể tích khô hiện trường (γ_kʰᵗ) bằng phương pháp rót cát hoặc dao vòng.

3. Tính toán hệ số đầm chặt K = γ_kʰᵗ / γ_kᵐᵃˣ. Nếu K đạt yêu cầu theo quy định cho từng vị trí lớp đất, tiếp tục đắp lớp tiếp theo; nếu không đạt, phải đầm bổ sung hoặc điều chỉnh độ ẩm.

Vai trò của độ chặt K trong tối ưu hóa cát đắp gia tải:

Đối với lớp cát đắp gia tải, việc kiểm soát chặt chẽ K có ý nghĩa then chốt:

• Đảm bảo tải trọng thiết kế: Chỉ khi cát được đầm nén đạt độ chặt yêu cầu (K ≥ 0,95) thì khối lượng thể tích của khối đắp mới đạt giá trị tính toán, từ đó tạo đúng tải trọng nén ép lên nền đất yếu.

• Tránh lún thêm sau khi dỡ tải: Nếu cát đắp gia tải không được đầm chặt đủ, sau khi dỡ tải để thi công lớp kết cấu áo đường, bản thân khối đắp có thể tiếp tục lún thêm, gây hư hỏng mặt đường.

• Tối ưu chiều dày lớp đắp: Khi biết chính xác dung trọng của cát đắp sau khi đầm nén (γ = γ_kʰᵗ × (1+W)), chúng tôi có thể tính toán chính xác chiều dày cần thiết để đạt được tải trọng gia tải mong muốn – không thừa, không thiếu.

2.2. Mô đun biến dạng E₀ – “Chìa khóa” dự báo độ lún

Mô đun biến dạng E₀ (modulus of deformation) là chỉ tiêu đặc trưng cho khả năng chống lại biến dạng của đất dưới tác dụng của tải trọng tĩnh. Nó được xác định từ thí nghiệm nén tĩnh hiện trường bằng tấm nén phẳng theo TCVN 9354:2012, hoặc từ thí nghiệm nén cố kết trong phòng theo TCVN 4200:2012.

E₀ càng lớn, đất càng khó bị lún và ngược lại. Đối với nền đường, mô đun biến dạng của nền đất yếu là đầu vào quan trọng nhất để tính toán độ lún cố kết và thời gian cố kết.

Phân loại đất theo giá trị E₀:

Tại DEEP C, lớp bùn sét yếu thường có E₀ chỉ khoảng 0,8 – 1,2 MPa – một giá trị rất thấp, đồng nghĩa với độ lún rất lớn khi chịu tải trọng đắp đường.

Phương pháp xác định mô đun biến dạng E₀:

Theo TCVN 9354:2012, mô đun biến dạng được xác định từ thí nghiệm tấm nén phẳng tại hiện trường hoặc từ thí nghiệm nén cố kết trong phòng:

• Phương pháp hiện trường (TCVN 9354:2012): Đặt tấm nén cứng (đường kính 30–80cm) lên mặt nền cần đánh giá, gia tải từng cấp, đo độ lún tương ứng. Mô đun biến dạng được tính từ đoạn quan hệ tuyến tính giữa áp lực và độ lún. Tiêu chuẩn này áp dụng cho đất loại sét, đất loại cát và đất hòn lớn ở thế nằm và độ ẩm tự nhiên, hoặc sau khi san lấp và đầm nén đến độ chặt yêu cầu.

• Phương pháp trong phòng (TCVN 4200:2012): Đối với các mẫu bùn sét nguyên dạng lấy từ hiện trường, thí nghiệm nén cố kết một trục xác định hệ số nén lún a (cm²/kG), từ đó tính E₀ = β × (1+e₀)/a.

Ứng dụng của E₀ trong thiết kế nền đường:

• Dự báo độ lún cuối cùng (S): S = Σ (Δp_i × h_i)/E₀ᵢ, trong đó Δpᵢ là gia số ứng suất tại lớp thứ i, hᵢ là chiều dày lớp. Với giá trị E₀ rất thấp của lớp bùn sét tại DEEP C, độ lún thường lên tới 30–60cm hoặc hơn, phải được xử lý triệt để trước khi đưa công trình vào sử dụng.

• Tính toán thời gian cố kết: Các thông số cố kết (Cᵥ – hệ số cố kết thấm, C_c – chỉ số nén) được xác định từ thí nghiệm nén cố kết, kết hợp với chiều dài đường thấm (phụ thuộc bố trí bấc thấm) để tính thời gian cần thiết đạt độ lún yêu cầu.

• Kiểm tra sau khi xử lý nền: Sau khi thi công bấc thấm và đắp gia tải, các thí nghiệm hiện trường xác định E₀ của nền sau xử lý để đánh giá hiệu quả. Thông thường, sau xử lý bằng bấc thấm kết hợp gia tải trước, E₀ của nền có thể tăng gấp 2–3 lần so với ban đầu, giúp giảm đáng kể độ lún dư.

3. Giải pháp xử lý nền đất yếu cho hạ tầng KCN DEEP C: Bấc thấm kết hợp gia tải trước

Sau khi có đầy đủ các chỉ tiêu khảo sát – đặc biệt là E₀ của nền đất yếu và độ chặt K của vật liệu đắp – bước tiếp theo là lựa chọn giải pháp xử lý phù hợp. Tại DEEP C, nơi lớp bùn sét dày và có tính thấm rất kém, giải pháp được áp dụng phổ biến nhất cho nền đường và hạ tầng kỹ thuật là bấc thấm kết hợp gia tải trước (Preloading with PVD – Prefabricated Vertical Drain).

3.1. Nguyên lý của giải pháp

Bấc thấm là các dải vật liệu tổng hợp có lõi thoát nước và vỏ lọc, được cắm sâu vào nền đất yếu. Nguyên lý hoạt động như sau:

• Rút ngắn đường thấm: Trong điều kiện tự nhiên, nước lỗ rỗng trong lớp bùn sét phải thoát theo phương thẳng đứng lên trên hoặc xuống dưới, với chiều dài đường thấm bằng chiều dày lớp bùn (có thể lên tới 10–15m). Việc cắm bấc thấm tạo ra các đường thoát nước theo phương đứng với khoảng cách chỉ 1–2m, rút ngắn đường thấm xuống hàng chục lần.

• Đẩy nhanh quá trình cố kết: Sau khi có bấc thấm, tải trọng đắp gia tải (thường là cát hoặc đất đắp) sẽ gây ra áp lực nước lỗ rỗng dư trong nền đất yếu. Nước lỗ rỗng dư này sẽ nhanh chóng thoát ra ngoài qua bấc thấm và lớp cát đệm thoát nước bề mặt, làm cho đất nền cố kết nhanh hơn rất nhiều so với tự nhiên. Nhờ đó, nền đất đạt độ lún quy định trong thời gian cho phép.

3.2. Vai trò của số liệu khảo sát trong thiết kế giải pháp

Số liệu khảo sát địa chất của ACAO đóng vai trò quyết định trong việc thiết kế tối ưu giải pháp bấc thấm kết hợp gia tải trước. Cụ thể:

• Chiều sâu cắm bấc thấm: Phải xuyên qua toàn bộ lớp bùn sét yếu và cắm vào lớp đất tốt hơn bên dưới. Nếu cắm quá nông, phần bùn bên dưới không được xử lý; nếu cắm quá sâu sẽ gây lãng phí. Từ mặt cắt địa chất chi tiết, chúng tôi xác định chính xác chiều sâu cắm bấc.

• Khoảng cách bấc thấm (mạng lưới hình vuông hoặc tam giác đều): Phụ thuộc vào hệ số cố kết thấm Cᵥ của đất và thời gian thi công yêu cầu. Giá trị Cᵥ được xác định từ thí nghiệm nén cố kết trong phòng. Bấc thấm càng dày (khoảng cách càng nhỏ), thời gian cố kết càng nhanh nhưng chi phí càng cao – đây là bài toán tối ưu cần cân nhắc.

• Chiều dày lớp cát đắp gia tải và thời gian gia tải: Đây là yếu tố quan trọng nhất, được tính toán dựa trên E₀, hệ số nén lún C_c và áp lực tiền cố kết σ’_p của nền đất yếu. Độ lún cuối cùng dự báo, tốc độ lún theo thời gian, và yêu cầu độ lún dư sau xử lý (thường < 10–15cm) sẽ quyết định chiều dày lớp cát đắp gia tải cần thiết và thời gian chờ lún.

4. Tối ưu hóa chiều dày lớp cát đắp gia tải – Nơi số liệu ACAO tạo ra giá trị gia tăng

Đây là phần trọng tâm mà các số liệu khảo sát chính xác của ACAO tạo ra khác biệt lớn nhất. Tối ưu hóa chiều dày lớp cát đắp gia tải không chỉ ảnh hưởng trực tiếp đến chi phí xây dựng (cát đắp thường chiếm tỷ trọng lớn trong tổng mức đầu tư) mà còn ảnh hưởng đến tiến độ và chất lượng công trình.

4.1. Cơ sở lý thuyết

Tải trọng gia tải cần thiết (Δp) được xác định từ độ lún yêu cầu:

Δp = S_yc × E₀ / h

Trong đó:

• S_yc: độ lún cần đạt được (dự báo, thường lấy bằng 90–95% độ lún cuối cùng)

• E₀: mô đun biến dạng của nền đất yếu (MPa)

• h: chiều dày lớp đất yếu (m)

Sau khi có Δp, chiều dày lớp cát đắp gia tải (H_cát) được tính:

H_cát = Δp / (γ_cát × K)

Trong đó:

• γ_cát: dung trọng tự nhiên của cát (thường 1,55–1,65 T/m³)

• K: độ chặt yêu cầu (≥ 0,95)

Nhận xét quan trọng: H_cát tỷ lệ thuận với S_yc và E₀ (E₀ càng lớn thì cần Δp càng lớn để đạt cùng độ lún) nhưng tỷ lệ nghịch với γ_cát và K. Do đó, nếu E₀ được xác định quá thấp, chiều dày cát đắp sẽ được tính toán quá mỏng → không đủ tải trọng để nén ép nền, dẫn đến lún dư vượt quá cho phép. Ngược lại, nếu E₀ được xác định quá cao, chiều dày cát đắp sẽ quá lớn → lãng phí vật liệu, tăng chi phí và thời gian thi công.

4.2. Giá trị gia tăng từ số liệu ACAO

Chính xác ở khâu này, các thí nghiệm chuyên sâu của ACAO tạo ra lợi thế cạnh tranh:

1. Xác định E₀ chính xác từ thí nghiệm tấm nén hiện trường (TCVN 9354:2012): Thay vì chỉ dựa vào các công thức kinh nghiệm hay tương quan từ thí nghiệm trong phòng, chúng tôi chủ động thực hiện thí nghiệm tấm nén phẳng ngay trên nền đất hiện trường – cho giá trị E₀ phản ánh đúng nhất trạng thái thực tế của nền đất yếu.

2. Phân tích đầy đủ các chỉ tiêu cố kết từ thí nghiệm nén cố kết trong phòng (TCVN 4200:2012): Hệ số nén lún C_c, hệ số cố kết Cᵥ, áp lực tiền cố kết σ’_p… được xác định trên mẫu nguyên dạng bảo quản cẩn thận.

3. Đánh giá chính xác dung trọng cát đắp sau khi đầm nén (γ_cát): Thông qua thí nghiệm đầm nén tiêu chuẩn và hiện trường, chúng tôi cung cấp γ_cát thực tế – không phải giá trị lý thuyết – giúp tính toán H_cát sát với thực tế thi công.

4. Theo dõi lún bằng hệ thống quan trắc chuyên dụng: Trong suốt quá trình đắp gia tải, chúng tôi bố trí các mốc đo lún, bàn đo lún, áp kế nước lỗ rỗng… Số liệu quan trắc liên tục được đối chiếu với dự báo ban đầu, nếu có sai lệch sẽ kịp thời điều chỉnh thiết kế.

4.3. Kết quả thực tế từ các dự án

Tại một dự án hạ tầng KCN DEEP C do ACAO thực hiện khảo sát, với lớp bùn sét dày 16m, E₀ = 1,0 MPa (xác định từ thí nghiệm tấm nén hiện trường), yêu cầu độ lún sau xử lý đạt 90% độ lún cuối cùng. Sử dụng số liệu chính xác của chúng tôi:

• Tính toán ban đầu cho thấy cần lớp cát đắp gia tải dày 3,2m.

• Tuy nhiên, nhờ số liệu E₀ chính xác và việc tối ưu hóa bố trí bấc thấm (khoảng cách 1,2m mạng lưới hình vuông), chiều dày cát đắp thực tế được điều chỉnh xuống còn 2,7m.

• Kết quả: Tiết kiệm 15–18% khối lượng cát đắp, tương đương hàng tỷ đồng chi phí cho một dự án có tổng chiều dài tuyến đường lớn. Thời gian gia tải được rút ngắn từ 8 tháng xuống còn 6 tháng nhờ bố trí bấc thấm tối ưu.

Số liệu quan trắc lún trong quá trình thi công cho thấy độ lún thực tế bám sát đường cong lún dự báo, chứng tỏ các chỉ tiêu khảo sát của ACAO là hoàn toàn chính xác và tin cậy.

5. Quy trình khảo sát địa chất cho nền đường và hạ tầng kỹ thuật của ACAO

Tại ACAO, chúng tôi thực hiện khảo sát địa chất cho các dự án hạ tầng KCN DEEP C theo một quy trình chặt chẽ, đảm bảo cung cấp đầy đủ và chính xác các chỉ tiêu cần thiết cho thiết kế nền đường và xử lý nền đất yếu.

5.1. Khoan và lấy mẫu

• Mật độ hố khoan: Dọc theo tuyến đường, mật độ hố khoan được bố trí 50–100m/hố, riêng các vị trí có cống hộp, bể ngầm, hoặc khu vực có địa chất phức tạp, mật độ được tăng lên 25–50m/hố.

• Độ sâu khoan: Đảm bảo xuyên qua toàn bộ lớp đất yếu và cắm vào tầng đất tốt phía dưới, thường từ 25–35m.

• Lấy mẫu nguyên dạng: Sử dụng ống mẫu hở thành mỏng (thin-walled tube) kết hợp dung dịch bentonite để lấy mẫu bùn sét và sét yếu phục vụ thí nghiệm nén cố kết.

5.2. Thí nghiệm hiện trường

• Thí nghiệm xuyên tiêu chuẩn (SPT): Thực hiện liên tục theo TCVN 9351:2012, ghi nhận chỉ số N của từng lớp đất, là cơ sở đánh giá sơ bộ độ chặt, sức kháng cắt, và mô đun biến dạng.

• Thí nghiệm tấm nén phẳng (Plate Load Test): Theo TCVN 9354:2012, thực hiện trên nền đất yếu ở các vị trí đại diện để xác định E₀ chính xác nhất.

5.3. Thí nghiệm trong phòng

Bộ chỉ tiêu thí nghiệm đầy đủ bao gồm:

5.4. Báo cáo khảo sát và đề xuất giải pháp

Sau khi hoàn thành thí nghiệm, báo cáo khảo sát của ACAO không chỉ cung cấp các bảng số liệu thô mà còn bao gồm:

• Mặt cắt địa chất chi tiết dọc theo tuyến đường.

• Đánh giá phân loại nền đất theo mức độ yếu.

• Tính toán dự báo độ lún cho từng đoạn tuyến (lún tức thời, lún cố kết sơ cấp, lún cố kết thứ cấp).

• Đề xuất giải pháp xử lý phù hợp (đắp gia tải đơn thuần, bấc thấm kết hợp gia tải, hoặc giải pháp khác tùy theo tải trọng và yêu cầu kỹ thuật).

• Khuyến nghị chiều dày lớp cát đắp gia tải tối ưu và thời gian gia tải cần thiết – đây là phần tạo ra giá trị gia tăng lớn nhất cho chủ đầu tư.

6. Kết luận: Từ số liệu khảo sát đến nền đường bền vững

Khảo sát địa chất cho nền đường và hạ tầng kỹ thuật tại KCN DEEP C không chỉ là công việc lấy mẫu và thí nghiệm thông thường. Đó là một quá trình “giải mã” địa chất phức tạp, cung cấp bức tranh toàn cảnh về các lớp đất yếu, các chỉ tiêu cơ lý – đặc biệt là độ chặt K và mô đun biến dạng E₀ – làm nền tảng cho mọi tính toán thiết kế.

Với đội ngũ kỹ sư giàu kinh nghiệm, trang thiết bị hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt, ACAO tự hào là đơn vị đồng hành tin cậy của các chủ đầu tư tại KCN DEEP C trong việc:

• Cung cấp số liệu khảo sát chính xác, trung thực, đầy đủ.

• Tối ưu hóa chiều dày lớp cát đắp gia tải – tiết kiệm chi phí, rút ngắn tiến độ.

• Đảm bảo nền đường và hệ thống hạ tầng kỹ thuật ổn định, bền vững trong suốt vòng đời công trình.

“Một nền đường vững chãi bắt đầu từ những con số khảo sát chính xác. Và tại DEEP C, nơi thử thách địa chất là lớn nhất, sự chính xác ấy càng trở nên sống còn.”
