Bong Tách Ống Siêu Âm Cọc: Nguyên Nhân Và Cách Xử Lý 2026

Siêu âm truyền qua ống hoạt động như thế nào?

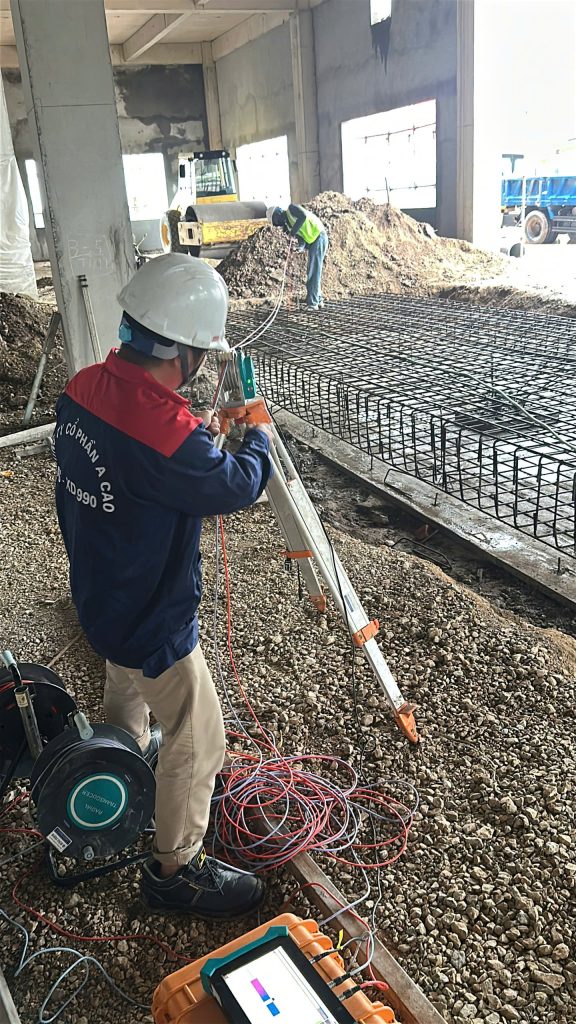

Phương pháp siêu âm truyền qua ống, thường gọi là CSL (Crosshole Sonic Logging), sử dụng các ống đo được lắp đặt trong lồng thép trước khi đổ bê tông. Khi thử nghiệm, đầu phát và đầu thu được hạ xuống hai ống khác nhau. Hai đầu dò di chuyển đồng thời theo chiều sâu để ghi lại tín hiệu truyền qua bê tông giữa chúng.

Mỗi cặp ống tạo ra một mặt cắt khảo sát. Nếu cọc có nhiều ống, kỹ thuật viên có thể kiểm tra các cặp khác nhau và so sánh dữ liệu giữa chúng. Thông thường, kết quả ghi nhận thời gian truyền và cường độ tín hiệu. FHWA mô tả CSL là phương pháp truyền sóng siêu âm giữa các đầu dò đặt trong ống tiếp cận, dùng thời gian truyền và cường độ tín hiệu để đánh giá bê tông nằm giữa các ống. FHWA – Drilled Shafts Manual

Điều đó có nghĩa là biểu đồ CSL không phải hình ảnh trực tiếp của toàn bộ thân cọc. Kết quả phản ánh đường truyền sóng qua những vùng được khảo sát giữa các ống. Nếu xảy ra bong tách ống siêu âm cọc tại một vị trí, các mặt cắt sử dụng ống đó có thể bị ảnh hưởng. Người đọc cần kiểm tra xem thay đổi tín hiệu có liên quan đến ống, bê tông nằm giữa hai ống hay điều kiện đo.

Bong tách ống siêu âm cọc là gì?

Bong tách ống là tình trạng mặt ngoài của ống đo không còn tiếp xúc tốt với bê tông tại một đoạn nhất định. Giữa ống và bê tông có thể xuất hiện khe hở hoặc vùng liên kết kém. Khi đó, năng lượng âm truyền từ đầu dò qua nước, thành ống và bê tông có thể bị suy giảm.

Trong điều kiện bình thường, xung siêu âm đi từ đầu phát qua môi trường trong ống, truyền qua thành ống và bê tông rồi đến đầu thu ở ống đối diện. Nếu tiếp xúc giữa ống và bê tông không tốt, tín hiệu có thể yếu đi hoặc thay đổi so với các cao độ lân cận.

Tài liệu FHWA về nền móng sâu cho biết khi ống bị tách khỏi bê tông, CSL có thể ghi nhận mất tín hiệu một phần hoặc hoàn toàn, tùy mức độ bong tách quanh ống. Vì vậy, tín hiệu suy giảm là dấu hiệu cần kiểm tra, chứ chưa đủ để kết luận bê tông bị khuyết tật. FHWA – Soils and Foundations Reference Manual

Vì sao bong tách ống làm thay đổi tín hiệu?

CSL đánh giá bê tông thông qua sự truyền sóng giữa các ống đo. Một vùng bê tông không đồng nhất có thể làm thay đổi thời gian truyền hoặc cường độ tín hiệu. Nhưng sự tiếp xúc kém giữa ống và bê tông cũng có thể gây ra biểu hiện tương tự.

Khi thấy tín hiệu bất thường, cần đặt những câu hỏi sau:

• Dấu hiệu xuất hiện ở một cặp ống hay nhiều cặp?
• Những mặt cắt bị ảnh hưởng có chung một ống không?
• Tín hiệu suy giảm ở một đoạn ngắn hay kéo dài theo chiều sâu?
• Đo lặp tại cùng vị trí có tái hiện hiện tượng không?
• Đầu dò có di chuyển ổn định trong ống không?
• Ống có đủ nước, bị tắc hoặc có vật cản không?
• Cao độ bất thường có liên quan đến sự kiện nào trong nhật ký thi công không?

Các câu hỏi này giúp phân biệt tín hiệu cần kiểm tra với kết luận về nguyên nhân. Khi nghi bong tách ống siêu âm cọc, cần xác định trước dữ liệu có đáng tin cậy hay không rồi mới đánh giá phạm vi và khả năng ảnh hưởng.

Nguyên nhân có thể gây bong tách ống

Vật liệu và bề mặt ống

Vật liệu, độ dày và tình trạng bề mặt ống có thể ảnh hưởng đến liên kết với bê tông. FHWA ghi nhận ống PVC có khả năng bong tách khỏi bê tông cao hơn ống thép trong một số điều kiện và có thể ảnh hưởng đến kết quả CSL. Tài liệu này cũng nhấn mạnh bề mặt ngoài ống cần sạch để hỗ trợ liên kết với bê tông. FHWA – Drilled Shafts Construction Procedures and LRFD Design Methods

Điều đó không có nghĩa mọi cọc dùng ống PVC đều xảy ra bong tách. Việc chọn vật liệu phải tuân theo thiết kế, yêu cầu kỹ thuật và biện pháp thi công của dự án.

Quá trình bê tông đông cứng và thay đổi thể tích

Trong quá trình bê tông đông cứng, thay đổi thể tích và nhiệt độ có thể tác động đến sự tiếp xúc quanh ống. Tài liệu FHWA đề cập khả năng bê tông co lại khỏi ống trong một số điều kiện, đặc biệt khi sử dụng ống PVC. Tuy nhiên, không nên mặc định đây là nguyên nhân duy nhất của một biểu đồ bất thường nếu chưa kiểm tra các yếu tố khác.

Tác động trong quá trình thi công

Ống có thể bị tác động khi vận chuyển, lắp lên lồng thép, hạ lồng xuống hố khoan hoặc đổ bê tông. Ống bị móp, lệch hoặc biến dạng có thể ảnh hưởng đến việc đưa đầu dò xuống và làm kết quả đo thiếu ổn định.

Đây không phải lúc nào cũng là bong tách ống siêu âm cọc. Đó có thể là sự cố hình học hoặc cản trở bên trong ống, nhưng đều cần được kiểm tra để tránh quy mọi tín hiệu bất thường cho bê tông.

Thời điểm thí nghiệm

Thời gian từ lúc đổ bê tông đến lúc thử có thể là dữ liệu cần xét, đặc biệt khi sử dụng ống PVC. Một số tài liệu kỹ thuật khuyến nghị cân nhắc nguy cơ bong tách khi lập kế hoạch thử nghiệm. Thời điểm cụ thể cần theo tiêu chuẩn, yêu cầu dự án, điều kiện thi công và vật liệu ống; không nên áp dụng một mốc chung cho mọi công trình.

Dấu hiệu nào có thể liên quan đến bong tách ống?

Không có một dấu hiệu riêng lẻ nào đủ để xác nhận bong tách ống siêu âm cọc. Tuy nhiên, một số mẫu hình dưới đây có thể giúp khoanh vùng cần kiểm tra.

Nhiều mặt cắt cùng suy giảm và dùng chung một ống

Giả sử cọc có các ống A, B, C và D. Nếu các mặt cắt A–B, B–C và B–D đều có tín hiệu suy giảm ở gần cùng cao độ, còn các mặt cắt không dùng ống B ít bị ảnh hưởng hơn, tình trạng quanh ống B có thể là giả thuyết cần kiểm tra.

Đây chỉ là dấu hiệu gợi ý. Một vùng bê tông bất thường gần ống B cũng có thể ảnh hưởng đến nhiều mặt cắt liên quan. Cần xem xét thêm kết quả đo lặp và các cặp ống khác.

Tín hiệu suy giảm rồi phục hồi

Tín hiệu yếu đi tại một đoạn ngắn rồi trở lại gần mức ban đầu có thể liên quan đến vùng bê tông bất thường, tình trạng tiếp xúc ống, lỗi đo hoặc một yếu tố khác trên đường truyền. Dạng biểu đồ này không đủ để nhận diện nguyên nhân.

Bất thường tập trung gần đầu cọc

Một số tài liệu FHWA lưu ý tình trạng bong tách ống PVC có thể xảy ra gần mặt đất hoặc phía trên mực nước ngầm trong những điều kiện nhất định. Nếu tín hiệu bất thường tập trung ở đầu cọc, hãy xem xét loại ống, thời điểm thử, tình trạng bảo vệ đầu ống và hồ sơ thi công.

Vị trí gần đầu cọc không phải bằng chứng xác nhận bong tách. Khu vực này cũng có thể chịu ảnh hưởng của các yếu tố thi công khác.

Kết quả đo lặp không ổn định

Nếu đo nhiều lần tại cùng vị trí mà kết quả khác nhau đáng kể, cần kiểm tra thiết bị, dây cáp, thao tác kéo đầu dò và tình trạng ống. Tính lặp lại giúp đánh giá độ tin cậy của dữ liệu, nhưng kết quả ổn định cũng không tự xác định được nguyên nhân.

Cách phân biệt sự cố ống với vùng bê tông bất thường

Việc phân biệt bong tách ống siêu âm cọc với bất thường bê tông cần dựa vào nhiều dữ liệu cùng lúc.

So sánh các mặt cắt

Lập bảng các cặp ống bị ảnh hưởng theo độ sâu. Nếu nhiều mặt cắt cùng dùng một ống ghi nhận thay đổi tương tự, hãy kiểm tra khả năng vấn đề nằm quanh ống đó. Nếu các đường truyền khác nhau cùng phản ánh một vùng tương tự trong tiết diện cọc, cần xem xét khả năng có vùng bê tông bất thường.

Cách so sánh này chỉ có ý nghĩa khi sơ đồ bố trí ống đã được xác nhận. Nếu không biết chính xác vị trí các ống, việc xác định vùng ảnh hưởng có thể sai.

Đo lại đoạn nghi ngờ

Đo lặp tại cùng độ sâu giúp xem hiện tượng có tái hiện hay không. Ghi lại cặp ống, độ sâu, thông số tín hiệu và điều kiện đo của từng lần. Nếu kết quả thay đổi nhiều, cần rà soát nguyên nhân liên quan đến thiết bị, thao tác hoặc đường đi của đầu dò.

Tín hiệu lặp lại vẫn chưa chứng minh nguyên nhân là bê tông hay bong tách ống siêu âm cọc. Nó chỉ cho biết hiện tượng có tính tái hiện trong điều kiện đo đó.

Kiểm tra ống và đầu dò

Cần xác nhận đầu dò có thể đi đến độ sâu dự kiến, ống có bị tắc hoặc móp không, lượng nước có phù hợp không và chiều dài ống có đủ để khảo sát đoạn cọc cần kiểm tra hay không. Nếu một đoạn không có dữ liệu, báo cáo phải nêu rõ; không được coi phần thiếu dữ liệu là phần bê tông đạt yêu cầu.

Đối chiếu nhật ký thi công

Nhật ký đổ bê tông, thời gian thi công, khối lượng bê tông, quá trình hạ lồng, sự cố tại hiện trường và sơ đồ ống là những dữ liệu có thể giúp giải thích kết quả. Chúng không thay thế phép đo, nhưng giúp kỹ sư xác định giả thuyết nào cần kiểm tra thêm.

Quy trình xử lý khi nghi bong tách ống

Bước 1: Ghi rõ vùng tín hiệu bất thường

Xác định cao độ bắt đầu và kết thúc, cặp ống liên quan và thông số thay đổi. Ghi rõ tín hiệu yếu, thời gian truyền tăng hay dữ liệu bị mất. Lưu dữ liệu gốc theo quy trình của dự án.

Bước 2: Rà soát điều kiện thí nghiệm

Kiểm tra thiết bị, dây cáp, đầu dò, độ sâu, nước trong ống và khả năng di chuyển của đầu dò. Nếu phép đo bị ảnh hưởng bởi sự cố kỹ thuật, cần ghi nhận trước khi phân tích chất lượng bê tông.

Bước 3: Đo lặp theo quy trình

Thử lại vùng nghi ngờ và so sánh với dữ liệu ban đầu. Ghi nhận hiện tượng có tái diễn hay không. Nếu hai lần đo khác biệt lớn, cần tìm nguyên nhân trước khi đưa ra nhận xét kỹ thuật.

Bước 4: Đối chiếu các cặp ống

Kiểm tra những mặt cắt có chung một ống và những mặt cắt không có ống đó. Mục tiêu là xem bất thường có tập trung quanh một đường ống hay phản ánh một vùng bê tông trên nhiều đường truyền.

Bước 5: Kiểm tra hồ sơ và hiện trường

Rà soát loại ống, sơ đồ lắp đặt, chiều dài ống, thời điểm thí nghiệm và nhật ký thi công. Nếu có thể quan sát phần đầu ống, kiểm tra tình trạng phần lộ ra và khả năng tiếp cận. Việc kiểm tra đầu ống không xác nhận được liên kết dọc toàn thân cọc, nhưng có thể bổ sung thông tin.

Bước 6: Đề xuất đánh giá tiếp theo

Nếu kết quả vẫn đáng nghi, kỹ sư phụ trách cần quyết định phương án kiểm tra bổ sung theo yêu cầu dự án. Phương án phù hợp phụ thuộc vào vị trí nghi ngờ, cấu tạo cọc, khả năng tiếp cận và mục tiêu đánh giá.

Không nên dùng một biểu đồ CSL đơn lẻ để quyết định nghiệm thu, sửa chữa hoặc loại bỏ cọc khi nguyên nhân chưa được làm rõ. Cũng không nên bỏ qua tín hiệu bất thường chỉ vì bong tách ống siêu âm cọc là một khả năng.

Ba tình huống minh họa

Một ống có thể liên quan đến nhiều mặt cắt bất thường

Một cọc có bốn ống A, B, C và D. Ở một đoạn gần đầu cọc, A–B và B–C đều ghi nhận tín hiệu suy giảm. C–D không có biểu hiện tương tự. Kỹ sư cần kiểm tra các mặt cắt sử dụng ống B, đo lặp và rà soát tình trạng ống.

Có thể xem xét giả thuyết bong tách ống siêu âm cọc, nhưng cũng cần đánh giá khả năng có vùng bê tông bất thường gần ống B. Chỉ một mẫu hình trên biểu đồ chưa đủ để khẳng định nguyên nhân.

Nhiều mặt cắt cùng cho thấy thay đổi ở vùng tương tự

Nếu nhiều cặp ống khác nhau cùng ghi nhận biến đổi ở một cao độ và vùng không gian tương tự, kỹ sư cần đánh giá khả năng tồn tại vùng bê tông không đồng nhất. Đồng thời, cần kiểm tra xem các mặt cắt có dùng chung ống hoặc chịu cùng một điều kiện đo hay không.

Tín hiệu mất nhưng đầu dò vẫn đi qua

Mất tín hiệu có thể liên quan đến tiếp xúc ống, điều kiện đường truyền, thiết bị hoặc bất thường bê tông. Cần kiểm tra thiết bị và điều kiện nước, sau đó đo lại. Nếu hiện tượng vẫn tồn tại, hãy ghi rõ đoạn dữ liệu bị hạn chế và đề xuất đánh giá tiếp.

Không nên diễn giải mất tín hiệu thành “cọc chắc chắn đứt” hay “bê tông chắc chắn rỗng”. Cũng không nên coi vùng đó là bình thường khi chưa xác định được nguyên nhân.

Cách ghi nhận trong báo cáo siêu âm cọc

Báo cáo nên tách biệt dữ liệu quan sát được, nhận xét kỹ thuật và kiến nghị. Ví dụ:

“Tại đoạn độ sâu từ … đến …, mặt cắt … ghi nhận tín hiệu suy giảm so với các cao độ lân cận. Kết quả đo lặp … . Các mặt cắt có chung ống … ghi nhận … . Dữ liệu tại khu vực này có dấu hiệu bất thường; cần đối chiếu hồ sơ thi công và đánh giá bổ sung theo yêu cầu của kỹ sư phụ trách.”

Nếu có cơ sở nghi bong tách ống siêu âm cọc, có thể nêu đây là một khả năng cần kiểm tra. Không nên viết giả thuyết như thể nguyên nhân đã được xác nhận.

Những hạn chế cần lưu ý

CSL khảo sát các vùng bê tông nằm trên đường truyền giữa các ống được lắp đặt. Phạm vi đánh giá phụ thuộc vào số lượng, vị trí ống và chương trình đo. Vì vậy, không nên xem kết quả là hình ảnh trực tiếp của toàn bộ thân cọc.

Phương pháp cũng không tự xác định chính xác loại khuyết tật. Tín hiệu thay đổi cho biết có sự khác biệt trên đường truyền cần phân tích thêm. Khi nghi bong tách ống siêu âm cọc, biểu đồ một mình thường không đủ để phân biệt giữa sự cố tiếp xúc ống và bất thường bê tông. Cần kết hợp sơ đồ ống, các mặt cắt, phép đo lặp, điều kiện thí nghiệm và hồ sơ thi công.

Câu hỏi thường gặp

Bong tách ống siêu âm cọc có nghĩa là cọc bị hỏng không?

Không. Bong tách ống có thể ảnh hưởng đến tín hiệu CSL nhưng không tự động chứng minh cọc bị hỏng. Cần kiểm tra dữ liệu đo, các cặp ống và hồ sơ thi công.

Tín hiệu mất hoàn toàn có nghĩa là bê tông rỗng không?

Không thể kết luận chỉ từ tín hiệu mất. Cần kiểm tra thiết bị, đầu dò, nước trong ống và khả năng lưu thông của ống, sau đó đo lại và đánh giá theo quy trình của dự án.

Dùng ống PVC có chắc chắn gây bong tách không?

Không. FHWA ghi nhận ống PVC có khả năng bong tách cao hơn ống thép trong một số điều kiện, nhưng không có nghĩa mọi cọc dùng PVC đều gặp hiện tượng này. Cần dựa vào điều kiện thực tế và kết quả đo.

Có thể xác định ống bị bong từ một biểu đồ không?

Một biểu đồ thường chưa đủ để khẳng định. Cần so sánh các mặt cắt có chung ống, kiểm tra phép đo lặp và xem xét tình trạng ống.

Một mặt cắt bất thường nhưng các mặt cắt khác bình thường thì sao?

Hãy đo lặp mặt cắt đó, kiểm tra hai ống liên quan và đối chiếu các mặt cắt lân cận. Sự khác biệt giữa các mặt cắt là thông tin hữu ích, nhưng chưa đủ để xác định nguyên nhân.

Siêu âm truyền qua ống có kiểm tra toàn bộ tiết diện cọc không?

Phương pháp khảo sát bê tông trên các đường truyền giữa những ống được lắp đặt. Mức độ bao phủ phụ thuộc vào sơ đồ ống và chương trình đo. Nếu cần đánh giá thêm một vùng cụ thể, kỹ sư có thể đề xuất phương pháp bổ sung.

Kết luận

Bong tách ống siêu âm cọc có thể làm tín hiệu CSL suy giảm hoặc mất, khiến kết quả dễ bị nhầm với dấu hiệu bất thường trong bê tông. Cách xử lý phù hợp là kiểm tra điều kiện thí nghiệm, đo lặp, so sánh các mặt cắt có chung ống, rà soát hồ sơ thi công và nêu rõ giới hạn của dữ liệu.

Một tín hiệu đáng nghi cần được xem xét nghiêm túc, nhưng không nên kết luận nguyên nhân khi chưa đủ bằng chứng. Khi kết quả CSL được đánh giá cùng sơ đồ ống và thông tin thi công, kỹ sư có cơ sở tốt hơn để xác định bước kiểm tra tiếp theo.
