Nguyên Lý PDA Test: Cách Đo Sức Chịu Tải Cọc Bằng Sóng Ứng Suất

Nguyên lý PDA Test dựa trên việc tạo một tác động động đủ lớn lên đầu cọc, sau đó đo đồng thời phản ứng lực và vận tốc của cọc để phân tích sự truyền sóng ứng suất dọc theo thân cọc.

Nói đơn giản hơn, khi búa hoặc quả nặng tác động vào đầu cọc, năng lượng không chỉ làm đầu cọc chuyển động xuống dưới. Tác động đó tạo ra một sóng ứng suất truyền dọc theo thân cọc, đi tới khu vực mũi cọc và tương tác với đất xung quanh.

Một phần năng lượng được sử dụng để thắng sức kháng của đất. Một phần bị tiêu tán. Một phần sóng phản xạ trở lại phía đầu cọc.

Các cảm biến gắn gần đầu cọc ghi nhận diễn biến này trong khoảng thời gian rất ngắn.

Từ dữ liệu biến dạng và gia tốc, hệ thống PDA xác định các đại lượng như lực, vận tốc, ứng suất, năng lượng truyền và các đặc trưng động khác của cọc.

Dữ liệu sau đó được phân tích để hỗ trợ đánh giá sức chịu tải của cọc và phản ứng của hệ cọc đất.

TCVN 11321:2016 mô tả phương pháp thử động biến dạng lớn dựa trên việc xác định lực và vận tốc thân cọc khi đầu cọc chịu tác động dọc trục của một quả búa nặng, tạo ra chuyển vị đủ lớn. Phương pháp có thể áp dụng cho cọc đóng, cọc ép, cọc khoan dẫn, cọc khoan nhồi và các loại cọc khác đáp ứng điều kiện thử. TCVN

Hiểu đơn giản nguyên lý PDA Test trong 30 giây

Có thể hình dung quá trình như sau.

Một quả búa rơi xuống đầu cọc.

Ngay khi va chạm, thân cọc chịu một xung lực lớn trong thời gian rất ngắn.

Xung lực tạo ra sóng ứng suất chạy dọc theo cọc.

Cọc bắt đầu chuyển động và truyền lực xuống đất.

Đất xung quanh thân cọc và đất dưới mũi cọc chống lại chuyển động này.

Sự tương tác giữa cọc và đất tạo ra các sóng phản xạ.

Cảm biến đặt gần đầu cọc ghi nhận những phản ứng đó.

Máy PDA sau đó sử dụng dữ liệu lực và vận tốc để phân tích cách cọc đã phản ứng với tải trọng động.

Đây chính là nền tảng của nguyên lý thí nghiệm PDA.

Điểm cần nhớ là PDA không đặt tải tĩnh lên đầu cọc giống thí nghiệm nén tĩnh. PDA tạo một tải trọng động có cường độ lớn trong thời gian ngắn, rồi sử dụng lý thuyết truyền sóng và mô hình động để đánh giá phản ứng của cọc.

Sóng ứng suất là nền tảng của nguyên lý PDA Test

Muốn hiểu PDA sâu hơn, cần hiểu khái niệm sóng ứng suất.

Khi đầu cọc bị búa tác động, toàn bộ thân cọc không đồng thời chịu cùng một lực ngay lập tức.

Tác động truyền xuống dưới dưới dạng một sóng cơ học.

Có thể hình dung giống như khi một đầu của thanh dài bị tác động mạnh. Sự biến dạng bắt đầu tại vị trí va chạm rồi lan dọc theo chiều dài của thanh.

Trong cọc cũng vậy.

Sóng đi từ đầu cọc xuống mũi với một vận tốc phụ thuộc vào vật liệu của cọc.

TCVN 11321:2016 nêu mối liên hệ giữa mô đun đàn hồi động, khối lượng riêng và vận tốc truyền sóng theo biểu thức:

E = ρc²

Trong đó E là mô đun đàn hồi động, ρ là khối lượng riêng vật liệu và c là vận tốc truyền sóng trong cọc. TCVN

Do đó, cọc bê tông, cọc thép hoặc các loại cọc khác có đặc tính truyền sóng khác nhau.

Thông tin về vật liệu, tiết diện và chiều dài cọc phải được nhập đúng để quá trình phân tích có ý nghĩa.

Tại sao PDA phải đo cả lực và vận tốc?

Đây là phần rất quan trọng của nguyên lý PDA Test.

Một mình lực chưa đủ.

Một mình vận tốc cũng chưa đủ để mô tả đầy đủ phản ứng của cọc.

ASTM D4945-26 mô tả phương pháp thử dựa trên các phép đo biến dạng và gia tốc gần đầu cọc nhằm xác định lực và vận tốc của cọc dưới tác động va đập dọc trục. ASTM International Store

Lực cho biết cường độ tác động truyền qua thân cọc.

Vận tốc cho biết cọc đang chuyển động như thế nào dưới tác động đó.

Khi đặt hai tín hiệu cạnh nhau theo thời gian, kỹ sư có thể quan sát được cách sóng truyền xuống thân cọc và phản xạ trở lại.

Sự thay đổi tương quan giữa lực và vận tốc chứa thông tin về sức kháng của đất, đặc tính thân cọc và hiệu quả truyền năng lượng.

Vì vậy trên màn hình hoặc báo cáo PDA thường xuất hiện đồng thời các đường tín hiệu lực và vận tốc.

Cảm biến PDA đo dữ liệu như thế nào?

Một hệ thống PDA thường sử dụng hai nhóm cảm biến chính.

Nhóm đầu tiên là cảm biến biến dạng.

Khi cọc chịu nén hoặc kéo trong thời gian va đập, thân cọc xuất hiện biến dạng rất nhỏ. Cảm biến ghi nhận biến dạng này.

Từ biến dạng và đặc tính vật liệu của cọc, hệ thống có thể xác định lực.

Nhóm thứ hai là cảm biến gia tốc.

Cảm biến ghi nhận gia tốc của cọc khi chịu va đập.

Thông qua xử lý tín hiệu theo thời gian, dữ liệu gia tốc được chuyển thành vận tốc.

Kết quả cuối cùng là hai chuỗi dữ liệu quan trọng:

F(t): lực thay đổi theo thời gian

và

V(t): vận tốc thay đổi theo thời gian

Đây chính là hai dữ liệu nền tảng để PDA phân tích phản ứng động của cọc.

Vì sao cảm biến thường được lắp gần đầu cọc?

Vị trí gần đầu cọc giúp cảm biến ghi nhận được sóng ngay sau khi tải trọng va đập được truyền vào cọc.

TCVN 11321:2016 yêu cầu báo cáo thí nghiệm mô tả vị trí lắp đầu đo, hệ thống thiết bị, diện tích tiết diện, chiều dài cọc dưới đầu đo, khối lượng riêng, vận tốc sóng và mô đun đàn hồi động của cọc. TCVN

Thông thường cảm biến được bố trí đối xứng trên các phía của cọc.

Việc sử dụng nhiều cảm biến không chỉ nhằm thu tín hiệu.

Nó còn giúp kiểm tra xem tác động của búa có tương đối đồng tâm hay không.

Nếu hai cảm biến đối diện cho tín hiệu chênh lệch quá lớn, có thể cần xem xét hiện tượng tải lệch tâm, điều kiện lắp cảm biến hoặc chất lượng truyền lực vào đầu cọc.

Điều này đặc biệt quan trọng đối với cọc khoan nhồi có đường kính lớn.

Điều gì xảy ra khi sóng đi xuống thân cọc?

Sau khi búa tác động, sóng ứng suất truyền xuống dưới.

Trong một cọc lý tưởng có tiết diện, vật liệu và đặc tính đồng đều, sóng sẽ truyền theo một quy luật tương đối ổn định.

Nhưng cọc thực tế không tồn tại độc lập.

Xung quanh nó là đất.

Dọc thân cọc tồn tại ma sát giữa đất và bề mặt cọc.

Ở đáy cọc tồn tại sức kháng mũi.

Khi sóng truyền xuống, cọc cố gắng chuyển động nhưng đất chống lại chuyển động đó.

Chính sức kháng của đất làm thay đổi tín hiệu sóng.

Đến mũi cọc, một phần năng lượng được truyền vào đất, còn một phần sóng có thể phản xạ ngược trở lại.

Máy PDA ghi nhận sóng đi và sóng phản xạ thông qua tín hiệu lực và vận tốc tại vị trí cảm biến.

Đây là cơ sở để suy luận về phản ứng của hệ cọc đất.

Ma sát thành ảnh hưởng đến tín hiệu PDA ra sao?

Cọc chịu tải dọc trục chủ yếu thông qua hai thành phần sức kháng.

Một phần tải được truyền vào đất dọc theo bề mặt thân cọc.

Đây là sức kháng ma sát thành.

Phần còn lại được truyền qua đáy cọc.

Đó là sức kháng mũi.

Khi sóng ứng suất truyền dọc thân cọc, đất xung quanh tác động lên cọc tại nhiều vị trí khác nhau.

Các phản ứng này ảnh hưởng tới dạng sóng phản xạ.

Tuy nhiên PDA tại hiện trường không đơn giản nhìn một điểm trên đường tín hiệu rồi nói:

“Đây chính xác là 500 tấn ma sát thành.”

Việc phân tách sức kháng thành và sức kháng mũi thường cần phân tích sâu hơn bằng mô hình truyền sóng, trong đó CAPWAP là phương pháp được sử dụng rộng rãi.

Sức kháng mũi thể hiện như thế nào trong nguyên lý PDA?

Khi sóng truyền đến mũi cọc, cọc truyền lực vào lớp đất hoặc đá phía dưới.

Nếu mũi cọc gặp tầng có sức kháng lớn, phản ứng từ vùng mũi sẽ ảnh hưởng đáng kể tới sóng phản xạ.

Thời gian sóng truyền từ cảm biến xuống mũi rồi quay trở lại liên quan tới chiều dài cọc và vận tốc truyền sóng.

Đây là lý do chiều dài cọc dưới vị trí cảm biến là một trong những thông số đầu vào quan trọng của thí nghiệm.

Nhưng cũng không nên hiểu rằng PDA chỉ đo sức kháng mũi.

Tín hiệu thu được là kết quả tổng hợp của toàn bộ hệ thống gồm thân cọc, ma sát đất cọc, mũi cọc, vật liệu và tác động của búa.

Phân tích cần tách các thành phần này bằng mô hình phù hợp.

PDA xác định sức chịu tải cọc trực tiếp hay gián tiếp?

Đây là một điểm rất quan trọng nếu muốn viết bài kỹ thuật chính xác.

PDA xác định sức kháng tĩnh của cọc theo cách gián tiếp từ dữ liệu động.

ASTM D4945-26 nói rõ sức kháng nén tĩnh huy động được suy ra từ dữ liệu thử, vì vậy đây là kết quả gián tiếp. Trong khi đó, phép thử tải tĩnh theo ASTM D1143/D1143M đo sức kháng tĩnh tại thời điểm thử theo một cách khác. ASTM International Store

Điều này không có nghĩa PDA không có giá trị.

Ngược lại, PDA là một công cụ rất mạnh khi được sử dụng đúng điều kiện.

Nhưng không nên quảng cáo nó theo kiểu:

“Máy PDA trực tiếp cân được sức chịu tải cọc.”

Cách diễn đạt chính xác hơn là:

PDA sử dụng dữ liệu phản ứng động của cọc để phân tích và ước tính sức kháng tĩnh huy động.

Vì sao búa phải tạo chuyển vị đủ lớn?

Đây là một trong những điểm quan trọng nhất nhưng thường bị bỏ qua.

Giả sử một cọc thực tế có khả năng chịu tải rất lớn.

Nếu chỉ gõ nhẹ lên đầu cọc, cọc gần như không dịch chuyển.

Đất xung quanh chưa được huy động đáng kể.

Kết quả đo khi đó không thể đại diện đầy đủ cho sức kháng cực hạn của cọc.

ASTM D4945-26 yêu cầu kỹ sư bảo đảm phép thử tạo đủ tải trọng dọc trục và chuyển vị để đáp ứng mục đích thử. Nếu mục tiêu là xác định trạng thái phá hoại địa kỹ thuật, tác động phải tạo ra chuyển vị dọc trục vĩnh viễn đáng kể. ASTM International Store

TCVN 11321:2016 cũng mô tả tải trọng va đập phải tạo ra chuyển vị đủ lớn ở khu vực đầu cọc. TCVN

Vì vậy PDA không đơn thuần là vấn đề:

Búa bao nhiêu tấn?

Mà còn phải xét:

búa truyền được bao nhiêu năng lượng vào cọc và mức sức kháng nào đã thực sự được huy động.

Năng lượng búa liên quan gì tới kết quả PDA?

Không phải toàn bộ năng lượng danh nghĩa của quả búa đều truyền vào cọc.

Trong quá trình va chạm có thể tồn tại tổn thất tại:

đệm đầu cọc;

hệ dẫn hướng;

vị trí tiếp xúc;

cấu tạo búa;

và các thành phần khác của hệ thống.

PDA có thể đánh giá năng lượng thực tế truyền vào cọc dựa trên dữ liệu đo.

Điều này rất hữu ích.

Hai nhát búa có cùng khối lượng và cùng chiều cao rơi chưa chắc truyền chính xác cùng một năng lượng vào cọc.

Chất lượng tiếp xúc và điều kiện đầu cọc có thể làm kết quả khác nhau.

Do đó, khi đánh giá PDA, không nên chỉ nhìn khối lượng búa trên giấy.

Dữ liệu năng lượng thực đo quan trọng hơn.

Vì sao đầu cọc phải được chuẩn bị tốt?

Tất cả năng lượng thử đều phải đi qua đầu cọc trước khi truyền xuống thân cọc.

Nếu đầu cọc bê tông bị vỡ, không bằng phẳng hoặc chịu lực lệch tâm, một phần năng lượng có thể bị mất hoặc tạo ra phản ứng không mong muốn.

Với cọc khoan nhồi, công tác chuẩn bị đầu cọc càng đáng chú ý vì kích thước cọc có thể lớn và phải bố trí hệ thống quả nặng riêng.

Mục tiêu là tạo một tác động theo phương dọc trục và truyền lực tương đối đồng đều vào tiết diện cọc.

Nếu búa rơi lệch rõ rệt khỏi trục cọc, ngoài phản ứng nén dọc trục có thể phát sinh thêm uốn.

Khi đó tín hiệu giữa các phía của cọc có thể mất cân bằng và làm phân tích phức tạp hơn.

Trở kháng của cọc là gì và tại sao quan trọng?

Trong lý thuyết truyền sóng PDA, một khái niệm quan trọng là trở kháng cọc.

Có thể hiểu đơn giản, trở kháng thể hiện mối quan hệ giữa đặc tính vật liệu, tiết diện cọc và tốc độ truyền sóng.

Cọc tiết diện lớn sẽ có đặc tính truyền lực khác cọc tiết diện nhỏ.

Cọc thép khác cọc bê tông.

Cọc D1500 khác cọc D600.

Vì vậy khi nhập sai diện tích tiết diện hoặc đặc tính vật liệu, kết quả quy đổi giữa biến dạng, lực và vận tốc có thể bị ảnh hưởng.

Đây là lý do PDA cần dữ liệu đầu vào chính xác chứ không chỉ cần gắn cảm biến.

Tại sao vận tốc truyền sóng phải được xác định đúng?

Thời gian sóng truyền dọc cọc là cơ sở quan trọng để diễn giải dữ liệu.

Nếu vận tốc truyền sóng được giả định không phù hợp, vị trí của các phản xạ theo chiều dài cọc có thể bị xác định sai.

TCVN 11321:2016 dành nội dung riêng cho xác định vận tốc truyền sóng, khối lượng riêng và mô đun đàn hồi động của vật liệu cọc. TCVN

Với bê tông, đặc tính vật liệu có thể thay đổi theo:

cường độ;

tuổi bê tông;

cấp phối;

mật độ;

và chất lượng thực tế của cọc.

Đây cũng là lý do ASTM D4945-26 lưu ý đối với cọc đổ tại chỗ phải chú ý đến sự thay đổi tính chất bê tông và tiết diện dọc cọc khi diễn giải tín hiệu. ASTM International Store

Case Method trong PDA là gì?

Khi PDA thu được tín hiệu lực và vận tốc, một phương pháp tính nhanh có thể được sử dụng để đưa ra các thông số đánh giá tại hiện trường.

Nhóm phương pháp này thường được gọi là Case Method.

Mục tiêu là sử dụng quan hệ giữa lực và vận tốc tại những thời điểm đặc trưng của quá trình truyền sóng để ước tính sức kháng.

Một hệ số damping được sử dụng để xử lý thành phần sức kháng động của đất.

Kết quả có thể giúp kỹ sư có đánh giá nhanh ngay tại công trường.

Tuy nhiên hệ cọc đất thực tế phức tạp hơn một mô hình tính nhanh.

Do đó trong nhiều dự án, dữ liệu đại diện tiếp tục được phân tích bằng CAPWAP.

CAPWAP liên quan thế nào tới nguyên lý PDA Test?

CAPWAP không phải một loại cảm biến khác.

Nó là một phương pháp phân tích tín hiệu động.

Dữ liệu lực và vận tốc đã đo từ PDA được đưa vào quá trình phân tích.

Sau đó một mô hình số của hệ cọc đất được xây dựng.

Mô hình giả định các thành phần như sức kháng đất, damping, quake và phân bố sức kháng theo chiều sâu.

Máy tính mô phỏng phản ứng của mô hình rồi so sánh với tín hiệu thực đo.

Các tham số được điều chỉnh để tín hiệu tính toán phù hợp hơn với dữ liệu thực tế.

Từ đó CAPWAP có thể hỗ trợ ước tính:

sức kháng tổng;

sức kháng ma sát thành;

sức kháng mũi;

phân bố sức kháng;

và quan hệ tải trọng chuyển vị mô phỏng.

Vì vậy có thể hiểu:

PDA thu dữ liệu.

CAPWAP phân tích sâu dữ liệu PDA.

Vì sao cùng một cọc nhưng mỗi nhát búa có thể cho kết quả khác nhau?

Đây là điều hoàn toàn có thể xảy ra.

Mỗi nhát tác động có thể mang một mức năng lượng khác nhau.

Nếu nhát đầu còn nhẹ, cọc có thể chưa huy động nhiều sức kháng.

Khi tăng năng lượng, chuyển vị tăng và nhiều sức kháng của đất được huy động hơn.

Do đó sức kháng tính toán có thể tăng.

Nhưng không thể cứ tiếp tục tăng năng lượng vô hạn.

Ứng suất trong cọc cũng tăng theo.

Mục tiêu là đạt mức huy động phù hợp nhưng vẫn kiểm soát cọc trong giới hạn kỹ thuật của chương trình thử.

Đây chính là lý do PDA đồng thời theo dõi sức kháng và ứng suất.

Ứng suất nén trong PDA có ý nghĩa gì?

Khi búa tác động xuống đầu cọc, thân cọc chịu ứng suất nén.

Nếu ứng suất quá lớn, cọc có nguy cơ bị hư hỏng.

PDA giúp đo phản ứng này trong quá trình thử.

Với cọc đóng, việc kiểm soát ứng suất nén đặc biệt hữu ích vì cọc có thể phải chịu hàng trăm hoặc hàng nghìn nhát búa trong quá trình thi công.

Nếu hệ búa không phù hợp hoặc năng lượng quá lớn, cọc có thể bị hư hỏng trước khi đạt độ sâu thiết kế.

Do đó PDA không chỉ dùng để tìm một con số sức chịu tải.

Nó còn có thể hỗ trợ đánh giá liệu hệ thống đóng cọc có đang truyền năng lượng một cách phù hợp hay không.

TCVN 11321:2016 cũng đề cập việc sử dụng thử động biến dạng lớn trong giai đoạn đầu thi công cọc đóng để quan trắc hiệu suất búa, lực kéo nén trong cọc và mức độ nguyên dạng. THƯ VIỆN PHÁP LUẬT

Tại sao trong cọc lại có thể xuất hiện ứng suất kéo?

Mặc dù búa tác động theo hướng nén xuống, sóng phản xạ có thể tạo ra những vùng ứng suất kéo trong thân cọc.

Hiện tượng này liên quan đến truyền và phản xạ sóng tại các vùng có sự thay đổi trở kháng hoặc do phản ứng của đất và mũi cọc.

Ứng suất kéo đặc biệt đáng quan tâm đối với một số loại cọc bê tông.

Nếu vượt khả năng chịu kéo của vật liệu, cọc có thể phát sinh nứt.

Do đó dữ liệu PDA có giá trị không chỉ trong việc đánh giá sức chịu tải mà còn trong việc kiểm soát trạng thái ứng suất động khi thi công.

PDA có thể phát hiện khuyết tật thân cọc bằng nguyên lý phản xạ sóng không?

Về nguyên lý, sự thay đổi đáng kể tiết diện hoặc trở kháng trong thân cọc có thể làm xuất hiện phản xạ trên tín hiệu.

Do đó PDA có thể cung cấp một số thông tin về tính nguyên dạng của cọc.

TCVN 11321:2016 cũng đưa mức độ nguyên dạng của cọc vào nhóm thông tin có thể được xem xét trong thử động biến dạng lớn. TCVN

Tuy nhiên không nên suy diễn thành:

PDA thay thế hoàn toàn PIT hoặc siêu âm cọc.

ASTM D4945-26 cảnh báo khi dùng dữ liệu động để đánh giá integrity, phản xạ do thay đổi điều kiện đất có thể che lấp hoặc gây diễn giải nhầm một số vấn đề về tính nguyên dạng. ASTM International Store

Mỗi phương pháp kiểm tra có mục tiêu và giới hạn riêng.

Hiện tượng damping của đất trong PDA là gì?

Khi cọc chuyển động nhanh dưới tác động của búa, đất phản ứng không giống hoàn toàn khi cọc chịu tải tĩnh từ từ.

Ngoài thành phần sức kháng tĩnh, tồn tại thành phần sức kháng phụ thuộc vào tốc độ chuyển động.

Đây là một trong các hiệu ứng động thường được mô hình hóa thông qua damping.

Muốn từ phản ứng động suy ra sức kháng tĩnh, mô hình cần xử lý thành phần này.

Đây cũng là lý do không thể đơn giản lấy lực cực đại đo được rồi gọi đó là sức chịu tải tĩnh của cọc.

PDA cần mô hình cơ học.

Quake trong phân tích PDA là gì?

Trong các mô hình động cọc đất, quake thường được hiểu là một tham số mô tả khoảng chuyển vị đàn hồi cần thiết trước khi sức kháng đất được huy động đầy đủ theo mô hình.

Nói đơn giản hơn, đất không phải một điểm tựa cứng tuyệt đối.

Nó có khả năng biến dạng.

Một mức chuyển vị nhất định xảy ra trước khi phản ứng đất phát triển theo trạng thái được mô hình hóa.

Quake cùng damping là những tham số quan trọng trong phân tích mô hình cọc đất, đặc biệt trong CAPWAP.

Đây là phần cho thấy vì sao kết quả PDA không chỉ là thao tác của máy đo mà còn cần kiến thức địa kỹ thuật để diễn giải.

Vì sao điều kiện đất ảnh hưởng mạnh đến kết quả PDA?

Cùng một loại cọc nhưng đặt trong hai nền đất khác nhau có thể cho phản ứng động rất khác.

Cát chặt, sét mềm, sét cứng, đá phong hóa hay tầng đá đều tương tác với cọc theo cách khác nhau.

Độ bão hòa cũng ảnh hưởng.

Lịch sử thi công ảnh hưởng.

Thời gian từ khi thi công tới lúc thử cũng có thể ảnh hưởng.

ASTM D4945-26 yêu cầu tài liệu thử ghi nhận các yếu tố liên quan đến loại đất hoặc đá, độ chặt, cường độ, phân tầng, độ bão hòa, thời gian từ khi thi công và các đặc điểm có thể tác động đến sức kháng huy động. ASTM International Store

Vì vậy PDA không nên được phân tích tách rời hồ sơ địa chất.

Tại sao thời điểm thử PDA rất quan trọng?

Đất xung quanh cọc có thể thay đổi trạng thái sau quá trình thi công.

Với một số loại đất, sức kháng có thể tăng theo thời gian sau khi cọc được đóng.

Hiện tượng này thường được gọi là setup.

Ở một số điều kiện khác có thể tồn tại xu hướng khác.

Do đó kết quả PDA ngay sau khi thi công và kết quả thử lại vài ngày sau chưa chắc giống nhau.

Đây là lý do khi so sánh dữ liệu cần ghi rõ:

thời điểm thử

thời gian từ khi thi công

và

cọc đang được thử trong trạng thái đóng ban đầu hay restrike.

Restrike giúp hiểu sức chịu tải thế nào?

Restrike là việc tác động lại lên cọc sau một khoảng thời gian nghỉ.

Mục đích là kiểm tra phản ứng của cọc khi điều kiện đất quanh cọc đã thay đổi so với thời điểm vừa đóng.

Trong những nền đất có setup rõ, sức kháng ở lần restrike có thể khác lần cuối của quá trình đóng ban đầu.

Do đó dữ liệu restrike có thể hữu ích khi mục tiêu chính là đánh giá sức chịu tải sau khi đất đã có thời gian phục hồi.

Việc lựa chọn thời gian và phương pháp restrike phải theo đề cương thí nghiệm của dự án.

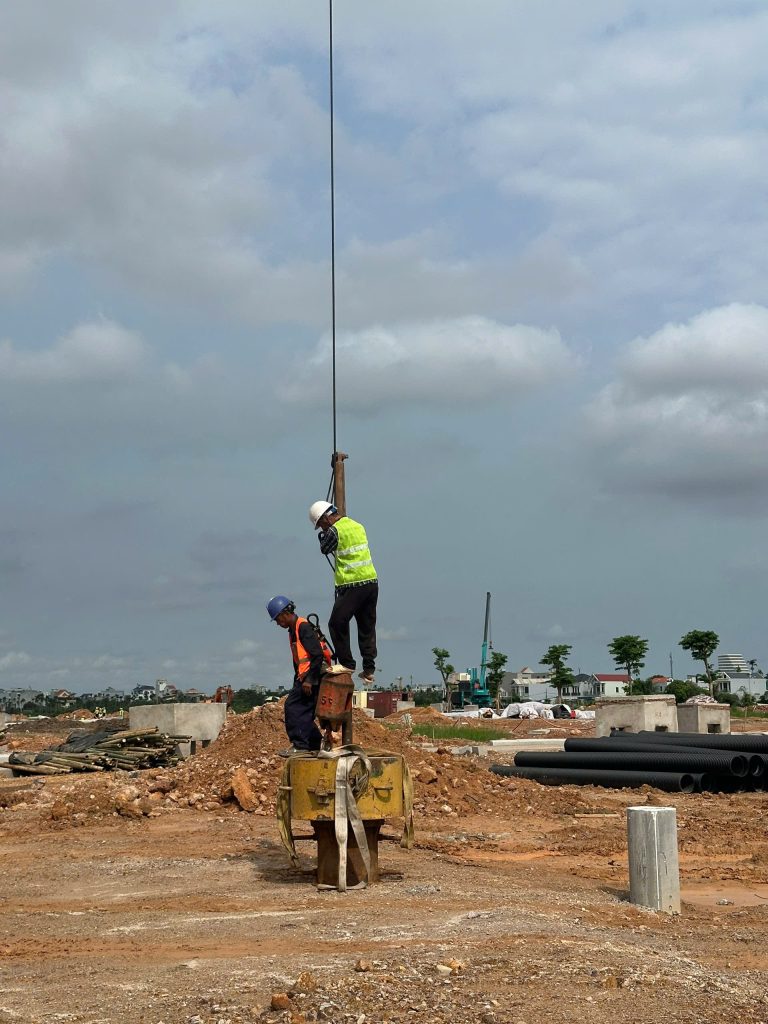

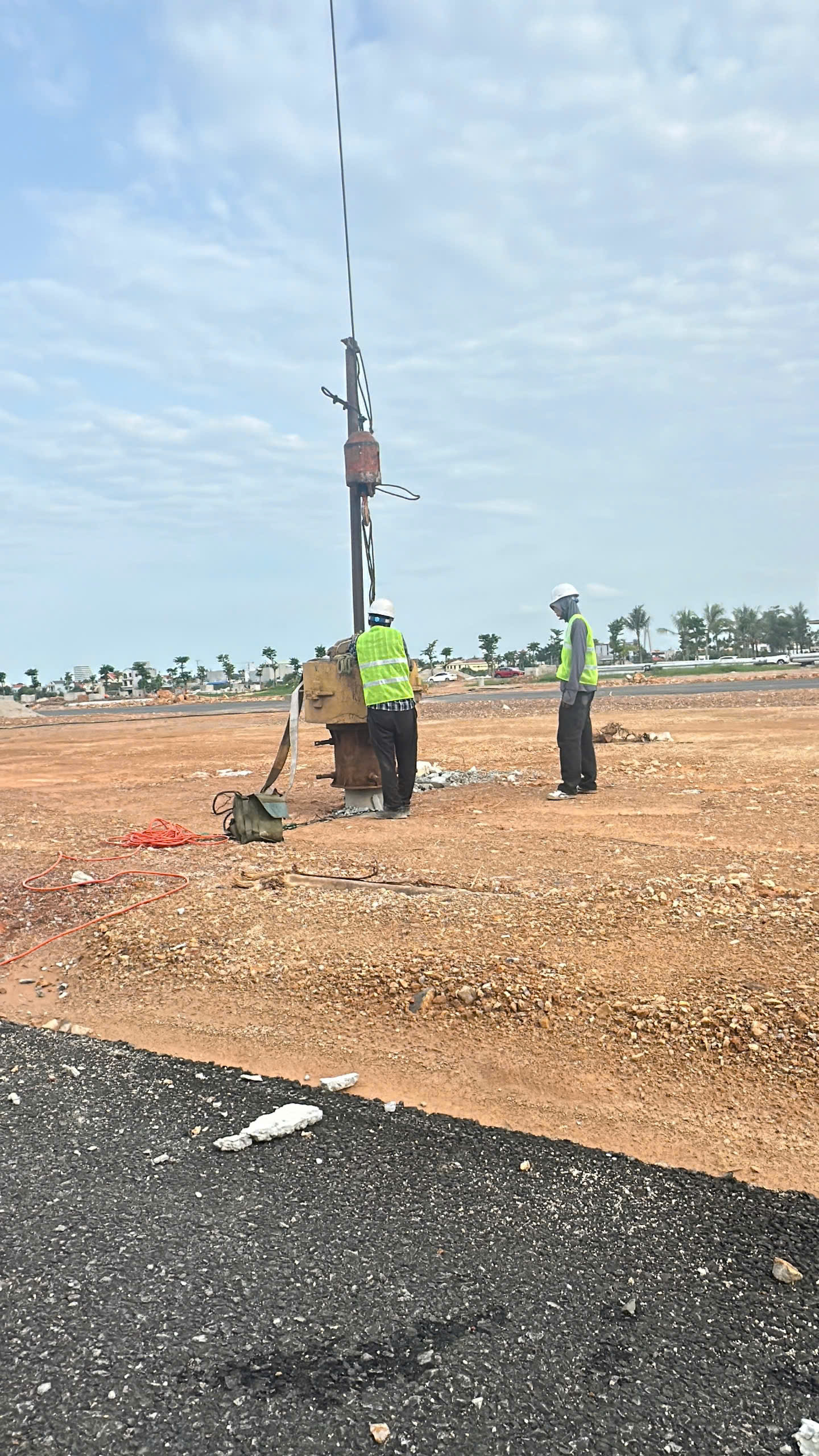

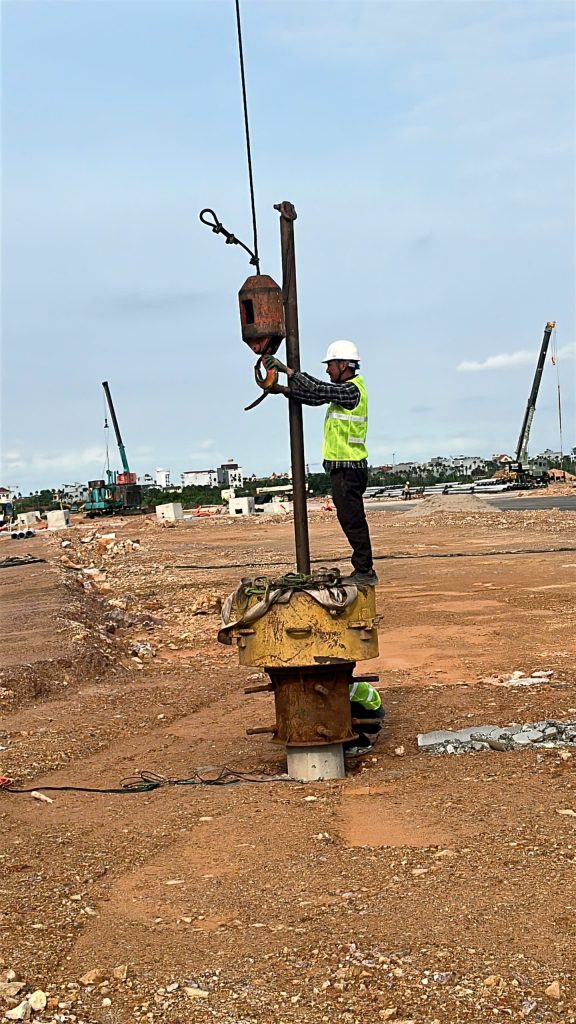

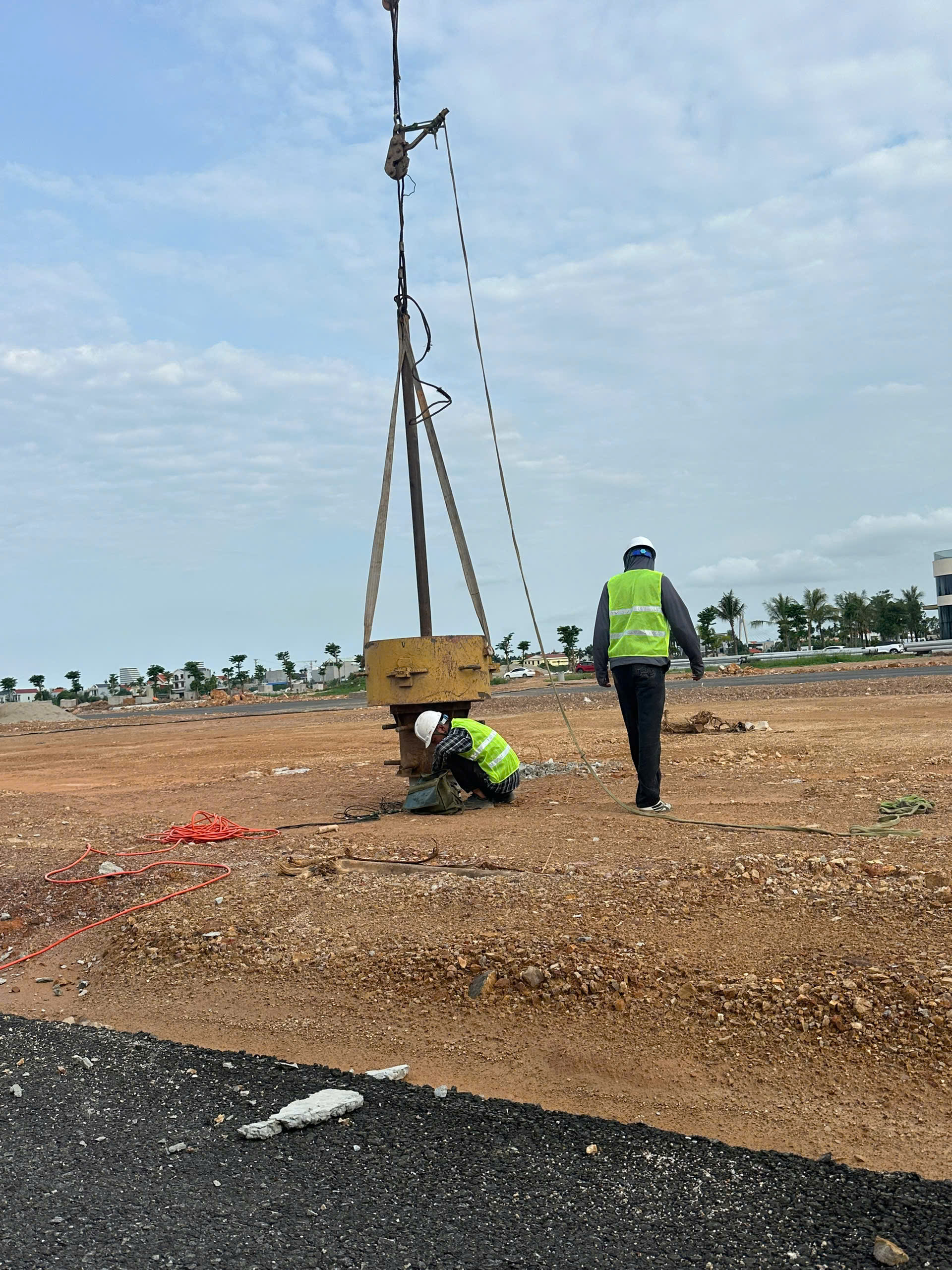

Nguyên lý PDA Test đối với cọc khoan nhồi có khác không?

Nền tảng vật lý vẫn là truyền sóng ứng suất.

Điểm khác chủ yếu nằm ở cách tạo tải.

Cọc đóng vốn đã có hệ búa đóng cọc.

Cọc khoan nhồi sau khi hoàn thiện không có búa thi công gắn sẵn.

Vì vậy cần bố trí một hệ thống quả nặng hoặc thiết bị tác động riêng để tạo lực va đập trên đầu cọc.

Đầu cọc phải được chuẩn bị phù hợp để chịu va đập và truyền lực xuống thân cọc.

Cọc khoan nhồi có đường kính lớn cũng đòi hỏi việc tạo tải tương đối đồng tâm.

ASTM D4945-26 hiện áp dụng high-strain dynamic testing cho các phần tử móng sâu hoạt động tương tự cọc đóng hoặc cọc đổ tại chỗ, không phụ thuộc phương pháp thi công khi đáp ứng yêu cầu của phép thử. ASTM International Store

PDA Test khác PIT ở nguyên lý nào?

Cả hai đều liên quan đến sóng trong thân cọc nhưng năng lượng và mục đích rất khác nhau.

PIT thường sử dụng một tác động nhỏ để khảo sát phản xạ sóng phục vụ đánh giá tính đồng nhất hoặc một số khuyết tật của cọc.

PDA là high-strain dynamic testing, sử dụng tải động lớn đủ để tạo phản ứng đáng kể của hệ cọc đất.

Mục tiêu của PDA có thể bao gồm đánh giá sức chịu tải, ứng suất, năng lượng và phản ứng của cọc dưới tải động.

Vì vậy không nên gọi PDA là “PIT dùng búa lớn”.

Nó là một phương pháp thử có mô hình phân tích và mục đích khác.

PDA Test khác nén tĩnh ngay từ nguyên lý như thế nào?

Nén tĩnh tạo tải tương đối chậm và duy trì tải tại các cấp để đo chuyển vị của đầu cọc.

PDA tạo tải va đập trong thời gian rất ngắn.

Nén tĩnh quan sát trực tiếp quan hệ tải trọng và chuyển vị dưới điều kiện tải gần tĩnh.

PDA ghi lực và vận tốc động rồi sử dụng lý thuyết truyền sóng để phân tích.

Vì vậy hai phương pháp không nên bị đánh đồng.

Có thể tóm tắt:

ASTM D4945-26 cũng phân biệt rõ sức kháng tĩnh suy ra từ thử động với phép đo sức kháng tĩnh theo phương pháp static load test. ASTM International Store

Một nhát búa PDA diễn ra như thế nào?

Có thể chia một nhát thử thành bốn giai đoạn về mặt vật lý.

Đầu tiên là va chạm.

Búa tiếp xúc với đầu cọc và truyền năng lượng.

Tiếp theo là sóng đi xuống.

Ứng suất truyền từ đầu cọc xuống dưới.

Sau đó là tương tác với đất và mũi cọc.

Cọc chuyển động, huy động ma sát thành và sức kháng mũi.

Cuối cùng là sóng phản xạ trở lại.

Cảm biến gần đầu cọc ghi nhận toàn bộ diễn biến trong khoảng thời gian rất ngắn.

Phần mềm lưu tín hiệu của từng nhát búa để kỹ sư lựa chọn các nhát đại diện phục vụ phân tích.

Kỹ sư nhìn gì trên biểu đồ PDA?

Người đọc PDA không chỉ nhìn con số Capacity.

Trước tiên cần nhìn chất lượng hai tín hiệu lực và vận tốc.

Sau đó xem mức năng lượng truyền.

Tiếp theo là ứng suất nén và kéo.

Cần xem chuyển vị đã được huy động.

Cần kiểm tra sự cân bằng giữa các cảm biến.

Sau đó mới đánh giá các giá trị sức kháng.

Nếu thực hiện CAPWAP, kết quả phân tích sâu được xem cùng biểu đồ khớp tín hiệu và các thông số mô hình.

Đây là cách đọc báo cáo có ý nghĩa hơn so với việc kéo xuống cuối trang tìm một con số có đơn vị tấn.

Sai lầm phổ biến khi hiểu nguyên lý PDA Test

Sai lầm phổ biến nhất là cho rằng búa càng nặng thì kết quả càng chính xác.

Không đúng.

Búa cần tạo năng lượng phù hợp, không phải năng lượng lớn nhất có thể.

Sai lầm thứ hai là cho rằng lực cực đại chính là sức chịu tải.

Không đúng.

Sức chịu tải được phân tích từ phản ứng của hệ cọc đất, không phải đơn giản lấy giá trị lực lớn nhất.

Sai lầm thứ ba là cho rằng cọc không lún nhiều thì chắc chắn sức chịu tải rất cao.

Cũng không đúng.

Nếu tải tác động chưa đủ lớn, cọc có thể chưa được huy động tới mức cần thiết.

Sai lầm cuối cùng là coi kết quả PDA như một con số tuyệt đối không phụ thuộc điều kiện thử.

Trong thực tế, chất lượng dữ liệu, năng lượng, đất nền, tuổi cọc và phương pháp phân tích đều quan trọng.

TCVN nào quy định nguyên lý thí nghiệm PDA?

Tiêu chuẩn trực tiếp tại Việt Nam là:

TCVN 11321:2016 – Cọc – Phương pháp thử động biến dạng lớn.

Tiêu chuẩn này được biên soạn trên cơ sở tham khảo ASTM D4945-00 và áp dụng thử động biến dạng lớn nhằm đánh giá sức chịu tải cọc dựa trên việc xác định lực và vận tốc thân cọc khi chịu tác động dọc trục. TCVN

TCVN yêu cầu đề cương thử được lập và phê duyệt trước khi thí nghiệm, đồng thời báo cáo phải thể hiện các thông tin về thiết bị đo, đầu đo, đặc tính cọc, biểu đồ lực và vận tốc, cũng như phương pháp truyền sóng dùng để đánh giá dữ liệu. THƯ VIỆN PHÁP LUẬT

Đối với tiêu chuẩn quốc tế, ASTM hiện công bố ASTM D4945-26 – Standard Test Method for High-Strain Dynamic Testing of Deep Foundations là phiên bản active. ASTM International Store

FAQ về nguyên lý PDA Test

Nguyên lý PDA Test là gì?

Nguyên lý PDA Test là tạo một tác động động dọc trục lên đầu cọc, đo lực và vận tốc của cọc rồi sử dụng lý thuyết truyền sóng để phân tích phản ứng của hệ cọc đất.

PDA đo sức chịu tải trực tiếp không?

Không hoàn toàn. Sức kháng tĩnh huy động được suy ra từ dữ liệu động nên đây là một kết quả gián tiếp. ASTM International Store

Tại sao PDA cần cảm biến gia tốc?

Cảm biến gia tốc ghi chuyển động của cọc. Dữ liệu được xử lý để xác định vận tốc, một trong hai tín hiệu chính cùng với lực.

Tại sao phải dùng nhiều cảm biến?

Bố trí nhiều cảm biến giúp thu dữ liệu đại diện và hỗ trợ kiểm tra ảnh hưởng của tải lệch tâm hoặc tín hiệu bất thường.

Búa PDA càng nặng càng tốt phải không?

Không. Năng lượng cần đủ để huy động phản ứng cần thiết nhưng đồng thời phải kiểm soát ứng suất trong cọc.

CAPWAP có phải nguyên lý PDA không?

CAPWAP là phương pháp phân tích sâu dữ liệu lực và vận tốc thu được từ PDA. Nó sử dụng mô hình truyền sóng và tương tác cọc đất để khớp tín hiệu và ước tính các thành phần sức kháng.

PDA có sử dụng được cho cọc khoan nhồi không?

Có. TCVN 11321:2016 bao gồm cọc khoan nhồi trong phạm vi áp dụng của phương pháp thử động biến dạng lớn. TCVN

PDA có thay thế được nén tĩnh không?

Không nên coi hai phương pháp là thay thế hoàn toàn cho nhau. Nguyên lý, dạng tải và cách xác định sức kháng khác nhau; việc sử dụng phương pháp nào phụ thuộc thiết kế và chương trình thử.

Kết luận

Nguyên lý PDA Test dựa trên một nền tảng vật lý tương đối rõ ràng: tác động một tải trọng động đủ lớn lên đầu cọc, tạo sóng ứng suất truyền dọc thân cọc, đo lực và vận tốc tại đầu cọc rồi phân tích sự tương tác giữa cọc và đất.

Giá trị của PDA không nằm ở việc “đập một nhát rồi máy hiện ra bao nhiêu tấn”.

Đằng sau con số sức chịu tải là cả một chuỗi dữ liệu gồm năng lượng va đập, sóng đi, sóng phản xạ, vận tốc cọc, ứng suất, chuyển vị, sức kháng động của đất và mô hình truyền sóng.

Nếu năng lượng không đủ, sức kháng của cọc có thể chưa được huy động đầy đủ.

Nếu đầu cọc chuẩn bị không tốt hoặc búa tác động lệch tâm, chất lượng tín hiệu có thể giảm.

Nếu thông số vật liệu, tiết diện hoặc vận tốc truyền sóng nhập sai, quá trình phân tích cũng bị ảnh hưởng.

Vì vậy một phép thử PDA có giá trị cần kết hợp thiết bị phù hợp, hệ tạo tải phù hợp, dữ liệu đầu vào chính xác, tín hiệu đạt chất lượng và kỹ sư có kinh nghiệm phân tích.

Đối với các dự án tại Việt Nam, TCVN 11321:2016 là tài liệu quan trọng khi lập đề cương và triển khai thử động biến dạng lớn. Với dự án áp dụng ASTM, cần kiểm tra phiên bản được chỉ định trong hồ sơ; ASTM D4945-26 hiện là phiên bản active của tiêu chuẩn High-Strain Dynamic Testing of Deep Foundations. ASTM International Store

Hiểu đúng nguyên lý này giúp nhà thầu, tư vấn và chủ đầu tư sử dụng PDA đúng mục đích, đồng thời tránh những cách diễn giải quá đơn giản như “PDA chính là nén tĩnh nhanh” hoặc “số lớn nhất trên màn hình chính là sức chịu tải thực của cọc”.

Cam kết của Koden Test Việt Nam

Chúng tôi hiểu rằng “Móng có vững, nhà mới bền”. Vì vậy, mỗi dự án đều được thực hiện với tinh thần trách nhiệm cao nhất, giá thành cạnh tranh và thời gian hoàn thành nhanh chóng.

Koden Test VN – Chuyên gia thí nghiệm cọc khoan nhồi

Liên hệ ngay để được tư vấn miễn phí và nhận báo giá ưu đãi:

📞 Hotline: 0963886661
📧 Email: contact@kodentest.vn
🌐 Website: kodentest.vn
📍 Địa chỉ: 82 Phương Trạch – Vĩnh Thanh – Hà Nội

KODEN TEST VIỆT NAM – LAS-XD : Chất Lượng Khẳng Định Bằng Công Nghệ Và Uy Tín.

Bài viết liên quan trên Koden Test VN

Siêu Âm Hố Khoan: Nhận Diện Khuyết Tật Vách Đất Và Kiểm Soát Rủi Ro Trước Khi Đổ Bê Tông
Xem bài Siêu âm hố khoan
Đây là một trong những bài mới được Google crawl gần đây trên kodentest.vn

Quy Trình 5 Bước Thí Nghiệm Koden Kiểm Tra Thành Vách Hố Khoan Chuẩn Kỹ Thuật
Xem bài Quy trình 5 bước Koden Test

Vì Sao Hình Học Hố Khoan Quan Trọng Không Kém Độ Sâu Cọc?
Xem bài về hình học hố khoan

Koden Test Và Kiểm Soát Biến Dạng Hố Khoan Trong Thi Công Cọc Khoan Nhồi
Xem bài kiểm soát biến dạng hố khoan
