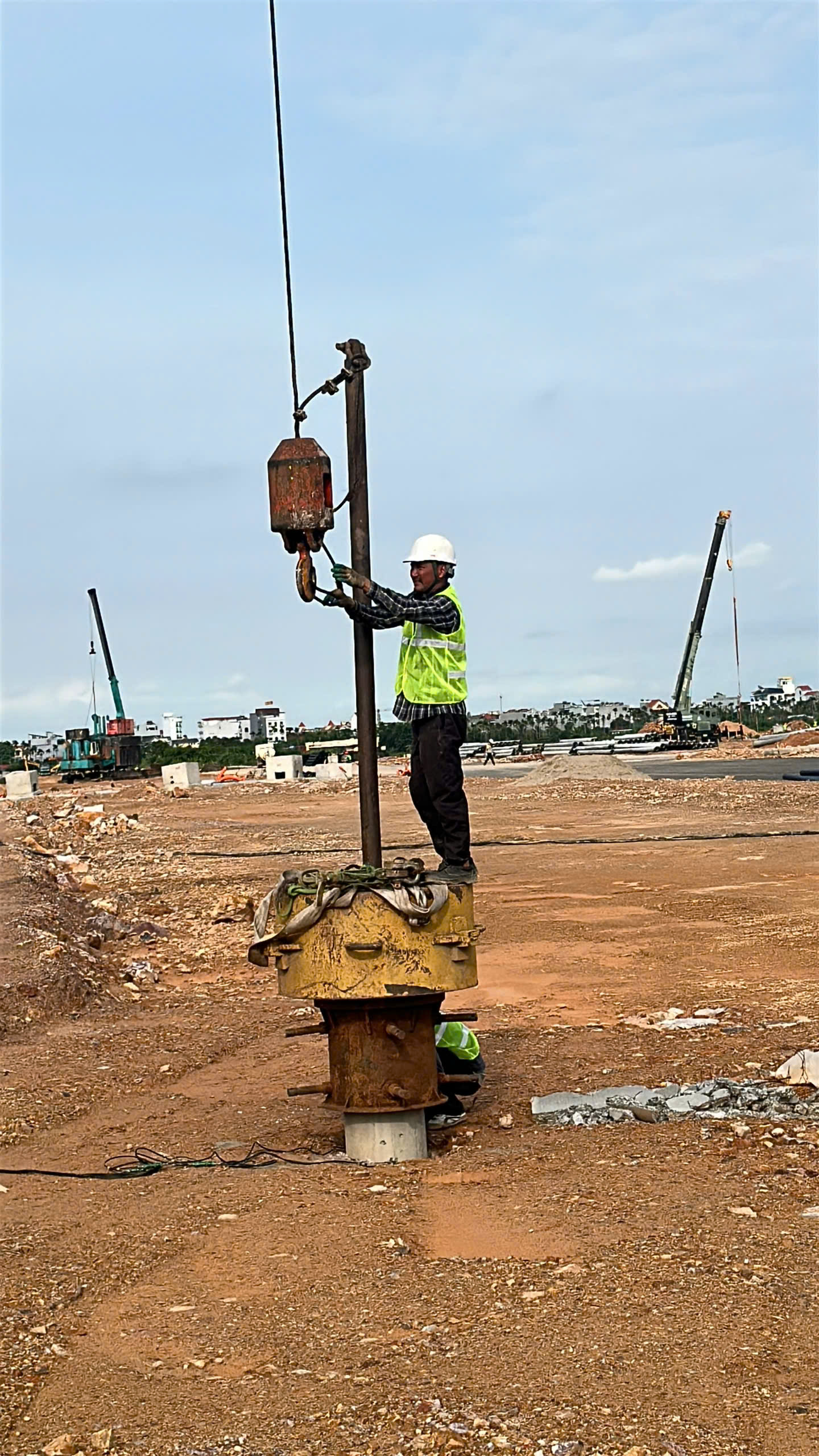

Quy Trình Thí Nghiệm PDA Test: 10 Bước Kiểm Tra Sức Chịu Tải Cọc

Quy trình thí nghiệm PDA Test không đơn giản là lắp cảm biến lên thân cọc rồi thả một quả nặng xuống đầu cọc để đọc kết quả sức chịu tải.

Một phép thử động biến dạng lớn có giá trị cần bắt đầu từ việc lựa chọn cọc thử, kiểm tra hồ sơ thiết kế, chuẩn bị đầu cọc, lựa chọn hệ tạo va chạm, lắp đặt cảm biến đúng vị trí, kiểm tra tín hiệu, tăng dần năng lượng tác động và cuối cùng là phân tích dữ liệu lực, vận tốc và phản ứng của hệ cọc đất.

Tại Việt Nam, phương pháp thử động biến dạng lớn được quy định trong TCVN 11321:2016. Tiêu chuẩn mô tả việc sử dụng lực va chạm dọc trục kết hợp các đầu đo biến dạng và gia tốc để xác định phản ứng động của cọc, sau đó phân tích dữ liệu nhằm đánh giá các thông số cần thiết. THƯ VIỆN PHÁP LUẬT

ASTM hiện hành là ASTM D4945-26 – Standard Test Method for High-Strain Dynamic Testing of Deep Foundations. Tiêu chuẩn này cũng yêu cầu đo phản ứng lực và vận tốc của móng sâu dưới tác động va đập dọc trục; sức kháng tĩnh huy động được suy ra từ dữ liệu động nên là kết quả gián tiếp. ASTM International Store

Để hiểu rõ cách một ca PDA được triển khai tại công trường, dưới đây là 10 bước của quy trình thí nghiệm PDA Test từ lúc chuẩn bị đến khi lập báo cáo.

Bước 1: Thu thập hồ sơ và lập đề cương thí nghiệm PDA

Trước khi đưa thiết bị ra công trường, cần xác định rõ mục tiêu của phép thử.

Không nên bắt đầu bằng câu hỏi:

“Cần quả búa bao nhiêu tấn?”

mà trước hết phải trả lời:

Cọc nào được thử?

Loại cọc gì?

Kích thước và chiều dài bao nhiêu?

Sức chịu tải thiết kế là bao nhiêu?

Mục tiêu của PDA là kiểm tra sức chịu tải, ứng suất trong cọc hay cả hai?

Một bộ thông tin đầu vào cơ bản thường gồm tên dự án, mã cọc, loại cọc, tiết diện, chiều dài, vật liệu, cường độ bê tông, thời điểm thi công cọc, sức chịu tải thiết kế, hồ sơ địa chất và yêu cầu nghiệm thu.

Nếu là cọc khoan nhồi, cần biết ngày đổ bê tông và tình trạng đầu cọc.

Nếu là cọc đóng hoặc cọc ép, nên có thêm nhật ký thi công và thông tin về thiết bị hạ cọc.

TCVN 11321:2016 yêu cầu thí nghiệm được chuẩn bị trên cơ sở chương trình hoặc đề cương phù hợp, đồng thời báo cáo cuối cùng phải lưu các thông tin về cọc, thời gian thi công và những hiện tượng bất thường trong quá trình thi công. THƯ VIỆN PHÁP LUẬT

Đây là bước giúp tránh tình trạng ra công trường rồi mới phát hiện sức chịu tải dự kiến, chiều dài cọc hoặc cấu hình đầu cọc không giống thông tin ban đầu.

Bước 2: Kiểm tra thời điểm cọc đủ điều kiện thử PDA

Không phải cọc vừa thi công xong là có thể lập tức thực hiện PDA.

Đối với cọc khoan nhồi, bê tông cần đạt trạng thái phù hợp để chịu tải trọng va đập.

Ngoài ra, đất xung quanh cọc cũng cần có thời gian phục hồi sau những xáo trộn do quá trình thi công.

TCVN 11321:2016 nêu rằng nếu không có yêu cầu đặc biệt khác về thời gian thử, khoảng nghỉ tối thiểu thông thường là 21 ngày đối với cọc khoan nhồi và 7 ngày đối với các loại cọc khác. Đối với cọc khoan nhồi, bê tông cũng phải đạt cường độ theo yêu cầu thiết kế trước khi thử. THƯ VIỆN PHÁP LUẬT

Tuy nhiên không nên biến các mốc này thành quy tắc duy nhất cho mọi dự án.

Hồ sơ thiết kế, đề cương được phê duyệt và yêu cầu kỹ thuật của công trình vẫn là căn cứ trực tiếp cần kiểm tra.

Thời điểm thử có ý nghĩa lớn vì sức kháng của đất quanh cọc có thể thay đổi theo thời gian.

Vì vậy trong báo cáo PDA luôn nên ghi rõ:

Ngày thi công cọc

Ngày thí nghiệm

Khoảng thời gian giữa thi công và thử

Bước 3: Chuẩn bị đầu cọc trước khi thí nghiệm PDA Test

Đây là một trong những bước quan trọng nhất của quy trình thí nghiệm PDA Test, đặc biệt với cọc khoan nhồi.

Toàn bộ xung lực từ búa hoặc quả nặng phải truyền qua đầu cọc xuống thân cọc.

Nếu đầu cọc không phẳng, bê tông bị vỡ, tải tác động lệch hoặc vùng tiếp xúc quá nhỏ, năng lượng truyền vào cọc có thể không đạt yêu cầu.

TCVN 11321:2016 yêu cầu đối với cọc đổ tại chỗ, đầu cọc phải được gia công để có đủ vị trí lắp thiết bị, mặt đầu cọc bằng phẳng và vuông góc với trục cọc. Khi cần có thể bố trí lớp đệm và bản thép nhằm giúp xung lực được phân bố phù hợp trên đầu cọc. THƯ VIỆN PHÁP LUẬT

Trong thực tế nên kiểm tra ít nhất các nội dung sau trước ngày thử:

Cao độ đầu cọc có phù hợp để thao tác hay không.

Bê tông đầu cọc có bị vỡ hoặc rỗ không.

Mặt đầu cọc có tương đối bằng phẳng không.

Có đủ không gian để bố trí búa, cần cẩu và hệ dẫn hướng không.

Khu vực thân cọc tại vị trí dự kiến gắn cảm biến có thể tiếp cận được không.

Một ca PDA có thể chậm nhiều giờ nếu chỉ tới lúc kỹ thuật viên đến mới bắt đầu đục sửa đầu cọc.

Bước 4: Chuẩn bị hệ thống tạo va chạm

PDA là thử động biến dạng lớn, vì vậy cần một hệ thống tạo tác động đủ năng lượng.

Tùy loại cọc, hệ tác động có thể là búa đóng cọc đang sử dụng hoặc một quả nặng thả rơi được bố trí riêng.

TCVN 11321:2016 nêu quả nặng thả rơi thường có khối lượng tối thiểu khoảng 1% đến 2% sức chịu tải yêu cầu của cọc, đồng thời thiết bị phải tạo tác động dọc trục và gần đúng tâm cọc. Tiêu chuẩn cũng yêu cầu lực tác động đủ để tạo chuyển vị cần thiết nhằm huy động sức kháng đất. THƯ VIỆN PHÁP LUẬT

Điểm quan trọng là con số 1% đến 2% không nên được hiểu thành:

“Cứ tính 2% rồi dùng đúng quả búa đó cho mọi cọc.”

Khối lượng búa chỉ là một phần của bài toán.

Năng lượng thực tế còn phụ thuộc chiều cao rơi, hệ đệm, tình trạng đầu cọc, hiệu quả truyền lực và đặc tính của cọc.

Do đó hệ búa phải được lựa chọn trong đề cương thử thay vì quyết định tùy ý tại hiện trường.

Bước 5: Xác định và đánh dấu vị trí lắp cảm biến PDA

PDA thường sử dụng hai nhóm cảm biến:

cảm biến biến dạng

và

cảm biến gia tốc.

Các cảm biến được bố trí đối xứng trên thân cọc nhằm giảm ảnh hưởng của uốn và giúp kiểm tra tính cân bằng của tác động.

TCVN 11321:2016 quy định mỗi loại đầu đo tối thiểu có hai cảm biến bố trí đối xứng qua tim cọc. Các đầu đo được bố trí cách đầu cọc ít nhất khoảng 1,5 lần đường kính hoặc bề rộng cọc, và khoảng cách giữa đầu đo biến dạng với đầu đo gia tốc được nêu trong khoảng 50 mm đến 100 mm. THƯ VIỆN PHÁP LUẬT

Ví dụ với một cọc khoan nhồi đường kính lớn, kỹ thuật viên phải xác định trước cao độ đủ thấp để tín hiệu không bị ảnh hưởng quá nhiều bởi vùng tác động trực tiếp của búa nhưng vẫn thuận tiện cho lắp đặt.

Vị trí hai phía phải tương ứng với nhau.

Nếu một cảm biến được lắp cao hơn đáng kể cảm biến đối diện, việc so sánh tín hiệu sẽ mất ý nghĩa.

Bước 6: Lắp cảm biến biến dạng và gia tốc

Sau khi đánh dấu vị trí, kỹ thuật viên tiến hành lắp đặt các đầu đo.

Cảm biến phải được liên kết chắc chắn với thân cọc.

Nếu cảm biến bị rung, trượt hoặc bong trong lúc búa va chạm, dữ liệu có thể trở nên không sử dụng được.

Theo TCVN 11321:2016, cảm biến có thể được gắn bằng hệ bu lông hoặc phương án liên kết phù hợp, đồng thời phải đủ chắc để không rời ra trong quá trình tạo va chạm. THƯ VIỆN PHÁP LUẬT

Sau khi lắp xong cần kiểm tra:

Độ chắc của liên kết.

Dây tín hiệu.

Nguồn điện.

Kết nối tới máy PDA.

Tình trạng từng kênh đo.

Thông số hiệu chuẩn của cảm biến.

Không nên đợi tới khi búa đã treo phía trên đầu cọc mới phát hiện một kênh gia tốc không nhận tín hiệu.

Bước 7: Nhập chính xác thông số cọc vào hệ thống PDA

Trước khi thực hiện nhát búa đầu tiên, kỹ thuật viên phải nhập các thông tin cần thiết vào hệ thống thu nhận dữ liệu.

Thông số có thể bao gồm:

Tên dự án.

Mã cọc.

Loại cọc.

Chiều dài cọc dưới cảm biến.

Tiết diện cọc.

Diện tích tiết diện.

Khối lượng riêng.

Mô đun đàn hồi.

Vận tốc truyền sóng.

Thông tin hệ búa.

Một sai sót ở bước này có thể ảnh hưởng trực tiếp đến cách thiết bị quy đổi tín hiệu.

Ví dụ, nếu nhập sai đường kính cọc, diện tích tiết diện bị sai.

Khi diện tích sai, quan hệ giữa biến dạng và lực cũng bị ảnh hưởng.

TCVN 11321:2016 yêu cầu xác định các đặc trưng như vận tốc truyền sóng, khối lượng riêng và mô đun đàn hồi động của cọc, đồng thời thiết bị thu nhận phải xử lý biến dạng và gia tốc để xác định lực và vận tốc theo thời gian. THƯ VIỆN PHÁP LUẬT

Vì vậy PDA không phải phép thử mà máy móc có thể “tự hiểu” mọi thông số của cọc.

Dữ liệu đầu vào vẫn phải chính xác.

Bước 8: Kiểm tra hệ thống và thực hiện nhát búa thử ở năng lượng thấp

Đây là bước không nên bỏ qua.

Không nên bắt đầu ngay bằng chiều cao rơi lớn nhất.

TCVN 11321:2016 hướng dẫn bắt đầu bằng chiều cao rơi thấp nhằm kiểm tra hoạt động của cảm biến và hệ thống truyền dữ liệu. Sau khi tín hiệu phù hợp mới tăng dần chiều cao rơi để huy động phản ứng của cọc. THƯ VIỆN PHÁP LUẬT

Nhát đầu tiên giúp kiểm tra nhiều vấn đề.

Hai cảm biến lực có cân bằng tương đối không.

Hai cảm biến gia tốc có phản ứng hợp lý không.

Búa có tác động tương đối chính tâm không.

Dữ liệu lực và vận tốc có hình dạng phù hợp không.

Cảm biến có bị lỏng không.

Máy có ghi đủ dữ liệu không.

Nếu phát hiện bất thường, kỹ thuật viên nên dừng để tìm nguyên nhân trước khi tăng năng lượng.

Đây là cách tốt hơn nhiều so với việc tiếp tục thả búa rồi hy vọng phần mềm tự sửa tín hiệu về sau.

Bước 9: Tăng dần năng lượng và thực hiện thí nghiệm PDA chính thức

Khi hệ thống đã hoạt động ổn định, chiều cao rơi hoặc mức năng lượng được tăng dần theo đề cương.

Mục tiêu không phải là tạo nhát búa mạnh nhất có thể.

Mục tiêu là tạo đủ năng lượng để huy động sức kháng cần đánh giá nhưng vẫn kiểm soát ứng suất trong cọc.

Trong mỗi nhát tác động, hệ thống PDA có thể ghi nhận các dữ liệu quan trọng như năng lượng truyền, lực lớn nhất, ứng suất trong cọc, chuyển vị và các chỉ số liên quan đến phản ứng cọc. TCVN 11321 cũng yêu cầu đo độ lún đầu cọc sau quá trình va chạm và lưu dữ liệu của từng nhát thử. THƯ VIỆN PHÁP LUẬT

Kỹ thuật viên theo dõi liên tục:

Năng lượng truyền vào cọc

Nếu năng lượng vẫn thấp, cọc có thể chưa được huy động đủ.

Độ lún đầu cọc

Đây là dữ liệu quan trọng để đánh giá mức chuyển vị đã phát sinh.

Ứng suất nén

Không được tăng năng lượng một cách thiếu kiểm soát làm phát sinh ứng suất bất lợi.

Ứng suất kéo

Đặc biệt đáng quan tâm đối với một số loại cọc bê tông.

Chất lượng đường sóng

Nếu tín hiệu xấu, nhát búa đó chưa chắc phù hợp để sử dụng cho phân tích cuối cùng.

Bước 10: Kiểm tra chất lượng dữ liệu ngay tại hiện trường

Một lỗi phổ biến là nghĩ rằng:

“Máy đã lưu file thì dữ liệu chắc chắn dùng được.”

Không phải vậy.

TCVN 11321:2016 yêu cầu kiểm tra sự tương quan giữa tín hiệu lực và vận tốc để đánh giá hệ thống cảm biến có làm việc chính xác hay không. Nếu tín hiệu không nhất quán, nguyên nhân phải được kiểm tra và xử lý trước khi tiếp tục. THƯ VIỆN PHÁP LUẬT

Một số nguyên nhân làm tín hiệu kém có thể gồm:

Cảm biến bị lỏng.

Một cảm biến bị hỏng.

Dây tín hiệu có vấn đề.

Búa rơi lệch tâm.

Đầu cọc bị phá hoại cục bộ.

Thông số đầu vào chưa chính xác.

Liên kết cảm biến với thân cọc không tốt.

Nếu nguyên nhân không được xử lý, dữ liệu không nên được sử dụng chỉ vì công trường đã mất thời gian thực hiện phép thử.

Chất lượng của dữ liệu đầu vào quyết định chất lượng của toàn bộ phân tích phía sau.

Kết quả PDA có được biết ngay tại công trường không?

Một số thông số có thể được hệ thống hiển thị ngay trong quá trình thử.

TCVN 11321:2016 nêu các kết quả hiện trường có thể gồm biểu đồ sóng, chiều cao rơi búa, năng lượng truyền, lực lớn nhất, sức chịu tải dự kiến theo phương pháp Case Goble, ứng suất và thông tin về mức độ nguyên dạng của cọc. THƯ VIỆN PHÁP LUẬT

Tuy nhiên không nên hiểu số hiện trên màn hình ngay sau một nhát búa là kết luận cuối cùng của toàn bộ thí nghiệm.

Dữ liệu vẫn cần được kiểm tra chất lượng và phân tích.

Trong những dự án yêu cầu phân tích sâu, một hoặc nhiều nhát búa đại diện có thể được lựa chọn để phân tích tín hiệu bằng phần mềm chuyên dụng.

Phân tích dữ liệu sau thí nghiệm PDA

Sau khi hoàn thành hiện trường, kỹ sư lựa chọn dữ liệu có chất lượng phù hợp để xử lý.

Quá trình phân tích có thể xem xét:

Sức kháng tổng.

Sức kháng ma sát thành.

Sức kháng mũi.

Ứng suất trong cọc.

Mức năng lượng.

Tình trạng truyền sóng.

Mức chuyển vị huy động.

Tính nguyên dạng trong phạm vi phương pháp.

TCVN 11321:2016 quy định dữ liệu thu được được phân tích bằng phần mềm chuyên dụng và kết quả cuối cùng có thể bao gồm sức chống mũi cũng như sức chịu tải tổng cộng của cọc. THƯ VIỆN PHÁP LUẬT

Trong một số chương trình thử, phân tích signal matching như CAPWAP có thể được sử dụng để đánh giá chi tiết hơn tương tác cọc đất.

Điểm quan trọng là kết quả cuối cùng phải dựa trên nhát búa đủ chất lượng, không nhất thiết là nhát có con số sức chịu tải lớn nhất.

Quy trình PDA Test đối với cọc khoan nhồi có gì cần lưu ý?

Với cọc khoan nhồi, công tác chuẩn bị thường phức tạp hơn cọc đóng vì cần tổ chức riêng hệ tạo tải.

Cọc phải đủ tuổi hoặc đạt cường độ yêu cầu.

Đầu cọc cần được xử lý.

Phải có mặt bằng cho cẩu và quả nặng.

Hệ dẫn hướng phải giúp tải tác động tương đối dọc trục và chính tâm.

Cảm biến phải có vị trí lắp thuận lợi trên thân cọc.

Một vấn đề đáng chú ý là cọc khoan nhồi có đường kính lớn.

Nếu tải tác động lệch tâm rõ rệt, phản ứng uốn có thể làm tín hiệu hai phía khác biệt.

Do đó việc chuẩn bị đầu cọc và hệ dẫn hướng không nên bị xem là công việc phụ.

Quy trình PDA Test đối với cọc đóng

Với cọc đóng, việc tạo tải thường thuận lợi hơn vì hệ búa vốn đã tồn tại trong quá trình thi công.

PDA có thể được sử dụng ngay trong quá trình đóng để theo dõi:

năng lượng búa;

ứng suất trong cọc;

hiệu quả hệ thống đóng;

sức kháng huy động;

và phản ứng của cọc.

Một phép thử khác có thể được thực hiện theo dạng restrike, tức tác động lại sau một khoảng thời gian nghỉ.

Điều này đặc biệt hữu ích khi sức kháng của đất thay đổi theo thời gian.

Dù vậy, việc lựa chọn thời điểm thử phải nằm trong chương trình kỹ thuật của dự án, không nên quyết định tùy ý tại công trường.

Tại sao phải đo độ lún sau mỗi mức tác động?

Độ lún đầu cọc cung cấp thông tin về mức chuyển vị mà tải động đã huy động.

Giả sử máy đưa ra một sức kháng nhất định nhưng đầu cọc hầu như không chuyển vị.

Khi đó cần xem xét liệu toàn bộ khả năng chịu tải của cọc đã thực sự được huy động chưa.

ASTM D4945-26 nhấn mạnh kỹ sư phải bảo đảm phép thử tạo đủ tải trọng và chuyển vị cho mục đích thử; nếu mục tiêu là xác định trạng thái phá hoại địa kỹ thuật, tác động phải tạo ra chuyển vị dọc trục vĩnh viễn đáng kể. ASTM International Store

Đây là lý do không thể chỉ hỏi:

PDA ra bao nhiêu tấn?

Mà cần hỏi thêm:

Cọc đã được huy động đến mức nào?

Khi nào nên dừng tăng chiều cao rơi búa?

Không nên có một công thức chung kiểu:

Cứ tăng cho đến khi đạt đúng X mét.

Việc dừng hoặc tăng năng lượng cần dựa trên nhiều thông tin cùng lúc.

Ví dụ:

đã đạt mục tiêu đề cương;

sức kháng đã được huy động phù hợp;

độ lún đáp ứng mục tiêu;

ứng suất trong cọc đang tiến gần giới hạn cho phép;

đầu cọc xuất hiện dấu hiệu bất thường;

hoặc đã đạt chiều cao rơi tối đa được phê duyệt.

TCVN 11321:2016 nêu chiều cao rơi lớn nhất được quy định trong đề cương hoặc biện pháp thử đã được phê duyệt và có thể được điều chỉnh dựa trên ứng suất, tình trạng đầu cọc và độ lún đo tại hiện trường. THƯ VIỆN PHÁP LUẬT

Như vậy người thực hiện không nên tăng năng lượng chỉ để tạo một con số sức chịu tải đẹp hơn.

Các lỗi thường gặp trong quy trình thí nghiệm PDA Test

Thử khi đầu cọc chưa được chuẩn bị tốt

Đầu cọc vỡ hoặc không phẳng có thể làm chất lượng truyền lực giảm.

Búa tác động lệch tâm

Tải lệch có thể tạo phản ứng uốn và làm tín hiệu hai phía mất cân bằng.

Gắn cảm biến không chắc

Cảm biến bị rung hoặc trượt có thể tạo dữ liệu sai.

Nhập sai tiết diện cọc

Thông số hình học sai có thể ảnh hưởng tới quy đổi lực.

Tăng năng lượng quá nhanh

Bỏ qua nhát thử năng lượng thấp làm mất cơ hội kiểm tra hệ thống trước.

Chỉ chọn nhát có Capacity lớn nhất

Nhát có giá trị lớn nhất chưa chắc là nhát có chất lượng tín hiệu tốt nhất.

Không đo chuyển vị đầu cọc

Khi đó khó đánh giá cọc đã được huy động đến mức nào.

Dùng kết quả hiện trường làm kết luận cuối cùng

Kết quả tức thời cần được phân biệt với phân tích hoàn chỉnh sau thử.

Checklist trước khi bắt đầu PDA Test

Nhà thầu và đơn vị thí nghiệm có thể kiểm tra nhanh:

1. Đề cương PDA đã được phê duyệt.
2. Đúng cọc theo danh sách thử.
3. Có hồ sơ kích thước và chiều dài cọc.
4. Có sức chịu tải thiết kế hoặc mục tiêu thử.
5. Cọc đã đủ điều kiện về thời gian và cường độ.
6. Đầu cọc đã được chuẩn bị.
7. Hệ búa và giá dẫn hướng đã sẵn sàng.
8. Vị trí cảm biến đã được đánh dấu.
9. Cảm biến đã được lắp chắc chắn.
10. Dữ liệu đầu vào trên máy PDA đã được kiểm tra.
11. Thiết bị đo độ lún đã bố trí.
12. Vùng thử đã được kiểm soát an toàn.

Checklist này nên được hoàn thành trước khi nâng quả nặng lên vị trí thử.

Báo cáo PDA Test cần có những nội dung gì?

Theo TCVN 11321:2016, báo cáo cần lưu các thông tin chung về công trình, vị trí, địa chất, cọc thử, ngày thử, kích thước cọc, thời gian thi công, các hiện tượng bất thường và dữ liệu phục vụ đánh giá. THƯ VIỆN PHÁP LUẬT

Một báo cáo thực tế nên giúp người đọc trả lời được:

Cọc nào đã được thử?

Cọc có kích thước và chiều dài bao nhiêu?

Thử vào thời điểm nào?

Sử dụng hệ tạo va chạm nào?

Cảm biến được bố trí ra sao?

Các nhát tác động có năng lượng bao nhiêu?

Tín hiệu lực và vận tốc có chất lượng thế nào?

Ứng suất cực đại bao nhiêu?

Sức kháng huy động là bao nhiêu?

Phương pháp phân tích cuối cùng là gì?

Có CAPWAP hay phân tích signal matching hay không nếu đề cương yêu cầu?

Kết luận được đưa ra dựa trên tiêu chí nào?

Một báo cáo tốt phải cho phép người khác hiểu quá trình tạo ra kết quả, chứ không chỉ nhìn thấy một con số cuối cùng.

Quy trình PDA Test mất bao lâu?

Không có một thời gian cố định cho mọi cọc.

Phần ghi dữ liệu động của từng nhát búa có thể diễn ra tương đối nhanh.

Nhưng tổng thời gian còn phụ thuộc rất nhiều vào:

chuẩn bị đầu cọc;

lắp đặt hệ búa;

lắp cảm biến;

đấu nối thiết bị;

kiểm tra tín hiệu;

số mức năng lượng;

số nhát thử;

và điều kiện mặt bằng.

Một cọc đã chuẩn bị hoàn chỉnh sẽ triển khai nhanh hơn nhiều so với cọc mà đội thử tới nơi mới bắt đầu đục đầu cọc và bố trí cần cẩu.

Vì vậy muốn rút ngắn thời gian PDA, hiệu quả nhất không phải là yêu cầu kỹ thuật viên “đo nhanh hơn”.

Điều hiệu quả hơn là chuẩn bị công trường trước khi thiết bị đến.

Câu hỏi thường gặp về quy trình thí nghiệm PDA Test

Quy trình thí nghiệm PDA Test gồm những bước nào?

Có thể tóm tắt thành: chuẩn bị hồ sơ, xác nhận điều kiện cọc, xử lý đầu cọc, chuẩn bị hệ tạo tải, lắp cảm biến, nhập thông số, kiểm tra thiết bị, tạo va chạm tăng dần, kiểm tra dữ liệu, phân tích và lập báo cáo.

Cọc khoan nhồi bao lâu thì PDA được?

TCVN 11321:2016 nêu thời gian nghỉ tối thiểu thông thường 21 ngày đối với cọc khoan nhồi khi không có yêu cầu đặc biệt khác, đồng thời bê tông phải đáp ứng yêu cầu cường độ thiết kế. THƯ VIỆN PHÁP LUẬT

Búa PDA phải nặng bao nhiêu?

Không có một khối lượng áp dụng cho tất cả cọc. TCVN nêu quả nặng thả rơi thường có khối lượng tối thiểu khoảng 1% đến 2% sức chịu tải yêu cầu, nhưng cấu hình cuối cùng phải căn cứ đề cương, năng lượng, kích thước và đặc tính cọc. THƯ VIỆN PHÁP LUẬT

Cảm biến PDA lắp ở đâu?

TCVN yêu cầu các đầu đo bố trí đối xứng và cách đầu cọc ít nhất khoảng 1,5 lần đường kính hoặc bề rộng cọc. THƯ VIỆN PHÁP LUẬT

Có cần thử nhát nhẹ trước không?

Có. TCVN hướng dẫn bắt đầu với chiều cao rơi thấp để kiểm tra đầu đo và hệ thống truyền dữ liệu trước khi tăng năng lượng. THƯ VIỆN PHÁP LUẬT

PDA có kết quả ngay tại công trường không?

Một số thông số sơ bộ được hiển thị ngay, nhưng kết quả cuối cùng vẫn cần kiểm tra chất lượng dữ liệu và phân tích theo phương pháp đã được quy định.

PDA có thay thế nén tĩnh không?

Không nên coi PDA là phương pháp thay thế hoàn toàn nén tĩnh. ASTM D4945-26 xác định sức kháng tĩnh huy động từ thử động là một kết quả gián tiếp, trong khi thử tải tĩnh đánh giá theo một phương pháp khác. ASTM International Store

Kết luận

Quy trình thí nghiệm PDA Test là một chuỗi công việc kỹ thuật liên tục từ chuẩn bị hồ sơ tới phân tích dữ liệu, chứ không phải chỉ là công đoạn thả búa xuống đầu cọc.

Một phép thử có chất lượng cần bảo đảm cọc đủ điều kiện thử, đầu cọc được chuẩn bị phù hợp, hệ tạo va chạm đúng phương dọc trục, cảm biến được lắp chắc chắn và các thông số đầu vào được xác nhận chính xác.

Trong quá trình thử, năng lượng cần được tăng dần từ mức thấp, đồng thời theo dõi lực, vận tốc, ứng suất, năng lượng truyền và chuyển vị đầu cọc.

Nếu tín hiệu không bảo đảm chất lượng, nguyên nhân cần được xử lý trước khi tiếp tục.

Sau hiện trường, dữ liệu được kiểm tra và phân tích bằng phương pháp phù hợp để đánh giá phản ứng của cọc và sức kháng huy động.

Tại Việt Nam, việc triển khai nên bám TCVN 11321:2016 – Cọc – Phương pháp thử động biến dạng lớn cùng đề cương thí nghiệm được phê duyệt. Với dự án sử dụng tiêu chuẩn quốc tế, ASTM hiện công bố ASTM D4945-26 là phiên bản active về High-Strain Dynamic Testing of Deep Foundations. ASTM International Store

Thực hiện đúng quy trình giúp PDA trở thành một công cụ kiểm tra có giá trị, thay vì chỉ tạo ra một con số sức chịu tải thiếu bối cảnh.

Cam kết của Koden Test Việt Nam

Chúng tôi hiểu rằng “Móng có vững, nhà mới bền”. Vì vậy, mỗi dự án đều được thực hiện với tinh thần trách nhiệm cao nhất, giá thành cạnh tranh và thời gian hoàn thành nhanh chóng.

Koden Test VN – Chuyên gia thí nghiệm cọc khoan nhồi

Liên hệ ngay để được tư vấn miễn phí và nhận báo giá ưu đãi:

📞 Hotline: 0963886661
📧 Email: contact@kodentest.vn
🌐 Website: kodentest.vn
📍 Địa chỉ: 82 Phương Trạch – Vĩnh Thanh – Hà Nội

KODEN TEST VIỆT NAM – LAS-XD : Chất Lượng Khẳng Định Bằng Công Nghệ Và Uy Tín.

Bài viết liên quan trên Koden Test VN

Siêu Âm Hố Khoan: Nhận Diện Khuyết Tật Vách Đất Và Kiểm Soát Rủi Ro Trước Khi Đổ Bê Tông
https://kodentest.vn/sieu-am-ho-khoan/
Đây là một trong những bài mới trên website, được Google crawl gần đây.

Biện Pháp Thi Công Siêu Âm Hố Khoan: Quy Trình An Toàn Và Kỹ Thuật Tác Nghiệp Hiện Trường
https://kodentest.vn/bien-phap-thi-cong-sieu-am-ho-khoan/
Bài đăng ngày 17/09/2026.

Quy Trình 5 Bước Thí Nghiệm Koden Kiểm Tra Thành Vách Hố Khoan Chuẩn Kỹ Thuật
https://kodentest.vn/quy-trinh-5-buoc-thi-nghiem-koden-kiem-tra-thanh-vach-ho-khoan-chuan-ky-thuat/
Bài đăng ngày 04/09/2026.

Vì Sao Hình Học Hố Khoan Quan Trọng Không Kém Độ Sâu Cọc?
https://kodentest.vn/vi-sao-hinh-hoc-ho-khoan-quan-trong-khong-kem-do-sau-coc/

Koden Test Và Kiểm Soát Biến Dạng Hố Khoan Trong Thi Công Cọc Khoan Nhồi
https://kodentest.vn/koden-test-va-kiem-soat-bien-dang-ho-khoan-trong-thi-cong-coc-khoan-nhoi/
